基于FPGA的VGA显示

VGA介绍

VGA显示原理

  VGA显示器使用隔行扫描方式，首先扫描屏幕的奇数行，然后再扫描偶数行。这样可以更快地更新屏幕，并且降低了闪烁效应。
 VGA显示器通过水平同步和垂直同步信号来确定图像的位置和刷新。水平同步信号用于确定何时开始每一行的扫描，而垂直同步信号用于确定何时开始新的屏幕帧
 VGA驱动显示器用的是扫描的方式，一般是逐行扫描。
逐行扫描是扫描从屏幕左上角一点开始，从左像右逐点扫描，每扫描完一行,电子束回到屏幕的左边下一行的起始位置，在这期间，CRT对电子束进行消隐，每行结束时，用行同步信号进行同步；
当扫描完所有的行，形成一帧后，用场同步信号进行场同步，并使扫描回到屏幕左上方，同时进行场消隐,开始下一帧。

VGA时序分析

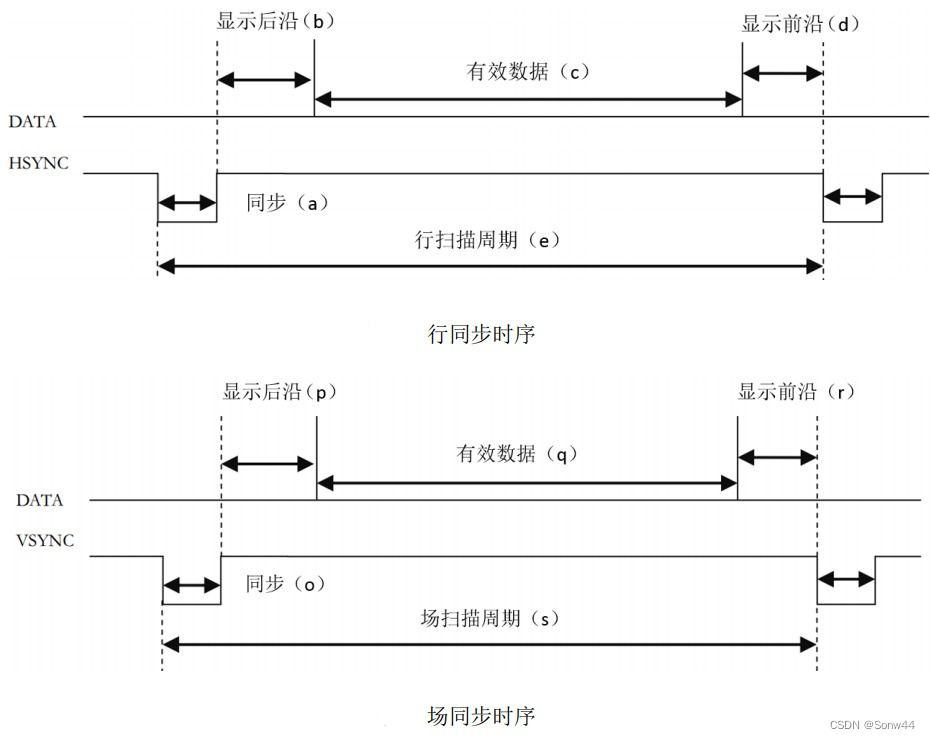

VGA时序图

VS：帧时序
帧时序的四个部分别是:同步脉冲(Sync o)、显示后沿(Back porch p)、显示时序段(Display interval q)和显示前沿(Front porchr)。其中同步脉冲(Sync o)、显示后沿(Back porch p)和显示前沿(Front porch r)是消隐区，RGB信号无效，屏幕不显示数据。显示时序段(Display interval q)是有效数据区

HS：行时序
行时序的四个部分分别是:同步脉冲(Sync a)、显示后沿(Back porch b)、显示时序(Display interval c)和显示前沿(Front porchd)。其中同步脉冲(Sync a)、显示后沿(Back porch b)和显示前沿(Front porch d)是消隐区，RGB信号无效，屏幕不显示数据。显示时序段(Display interval c)是有效数据区。

VGA管脚

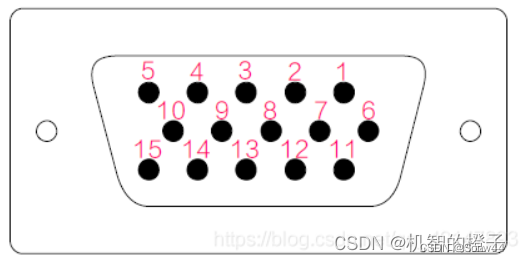

VGA接口是一种D型接口，上面共有15针孔，分成三排，每排五个。 其中，除了2根NC（Not Connect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰值电压为1V。VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。有些不带VGA接口而带有DVI(Digital Visual Interface数字视频接口）接口的显卡，也可以通过一个简单的转接头将DVI接口转成VGA接口

管脚	定义
1	红基色
2	绿基色
3	蓝基色
4	地址码 ID Bit
5	自测试
6	红地
7	绿地
8	蓝地
9	保留（各家定义不同）
10	数字码
11	地址码
12	地址码
13	行同步
14	场同步
15	地址码（各家定义不同）

VGA显示字符

1、参考该链接提取汉字点阵：点阵提取
2、实现代码

module VGA_test(
OSC_50,     //原CLK2_50时钟信号
VGA_CLK,    //VGA自时钟
VGA_HS,     //行同步信号
VGA_VS,     //场同步信号
VGA_BLANK,  //复合空白信号控制信号  当BLANK为低电平时模拟视频输出消隐电平，此时从R9~R0,G9~G0,B9~B0输入的所有数据被忽略
VGA_SYNC,   //符合同步控制信号      行时序和场时序都要产生同步脉冲
VGA_R,      //VGA绿色
VGA_B,      //VGA蓝色
VGA_G);     //VGA绿色
 input OSC_50;     //外部时钟信号CLK2_50
 output VGA_CLK,VGA_HS,VGA_VS,VGA_BLANK,VGA_SYNC;
 output [7:0] VGA_R,VGA_B,VGA_G;
 parameter H_FRONT = 16;     //行同步前沿信号周期长
 parameter H_SYNC = 96;      //行同步信号周期长
 parameter H_BACK = 48;      //行同步后沿信号周期长
 parameter H_ACT = 640;      //行显示周期长
 parameter H_BLANK = H_FRONT+H_SYNC+H_BACK;        //行空白信号总周期长
 parameter H_TOTAL = H_FRONT+H_SYNC+H_BACK+H_ACT;  //行总周期长耗时
 parameter V_FRONT = 11;     //场同步前沿信号周期长
 parameter V_SYNC = 2;       //场同步信号周期长
 parameter V_BACK = 31;      //场同步后沿信号周期长
 parameter V_ACT = 480;      //场显示周期长
 parameter V_BLANK = V_FRONT+V_SYNC+V_BACK;        //场空白信号总周期长
 parameter V_TOTAL = V_FRONT+V_SYNC+V_BACK+V_ACT;  //场总周期长耗时
 reg [10:0] H_Cont;        //行周期计数器
 reg [10:0] V_Cont;        //场周期计数器
 wire [7:0] VGA_R;         //VGA红色控制线
 wire [7:0] VGA_G;         //VGA绿色控制线
 wire [7:0] VGA_B;         //VGA蓝色控制线
 reg VGA_HS;
 reg VGA_VS;
 reg [10:0] X;             //当前行第几个像素点
 reg [10:0] Y;             //当前场第几行
 reg CLK_25;
 always@(posedge OSC_50)
    begin
      CLK_25=~CLK_25;         //时钟
    end
    assign VGA_SYNC = 1'b0;   //同步信号低电平
    assign VGA_BLANK = ~((H_Cont<H_BLANK)||(V_Cont<V_BLANK));  //当行计数器小于行空白总长或场计数器小于场空白总长时，空白信号低电平
    assign VGA_CLK = ~CLK_to_DAC;  //VGA时钟等于CLK_25取反
    assign CLK_to_DAC = CLK_25;
 always@(posedge CLK_to_DAC)
    begin
        if(H_Cont<H_TOTAL)           //如果行计数器小于行总时长
            H_Cont<=H_Cont+1'b1;      //行计数器+1
        else H_Cont<=0
