基于STM32的超声波测距

实验目的

采用stm32F103和HC-SR04超声波模块， 使用标准库或HAL库+ 定时器中断，完成1或2路的超声波障碍物测距功能。

测试数据包含噪声，程序需要进行滤波处理；将测距数值通过串口上传到上位机串口助手

使用的硬件

STM32F103C8T6最小开发板
HC-SR04
ST-Link（其他烧录器也可以）

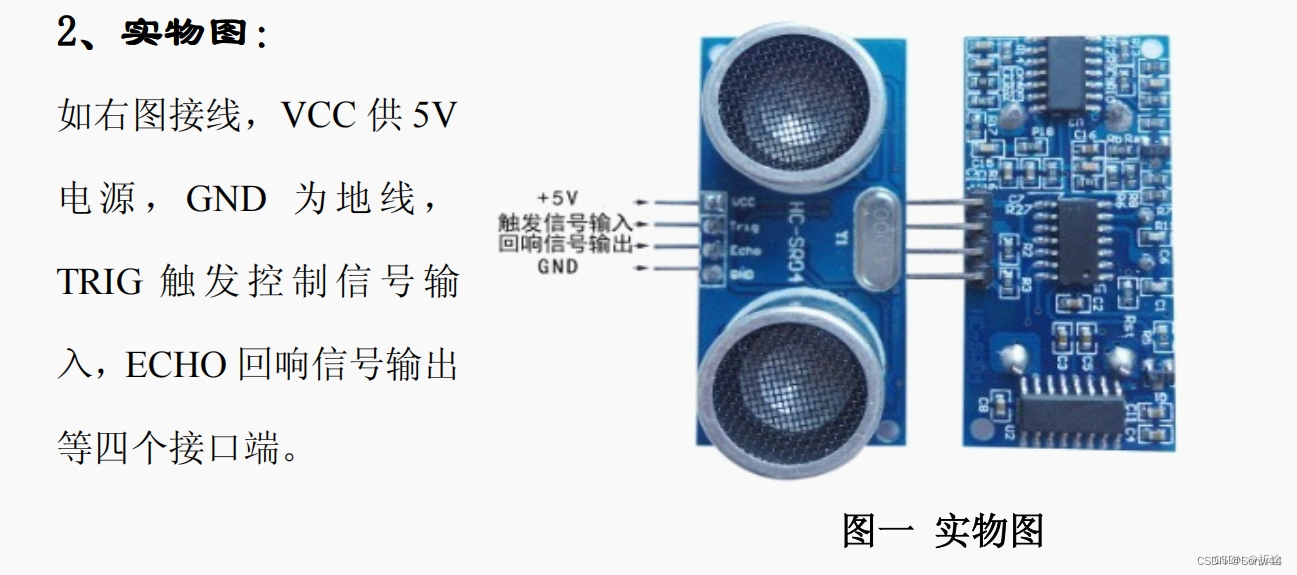

HC-SR04

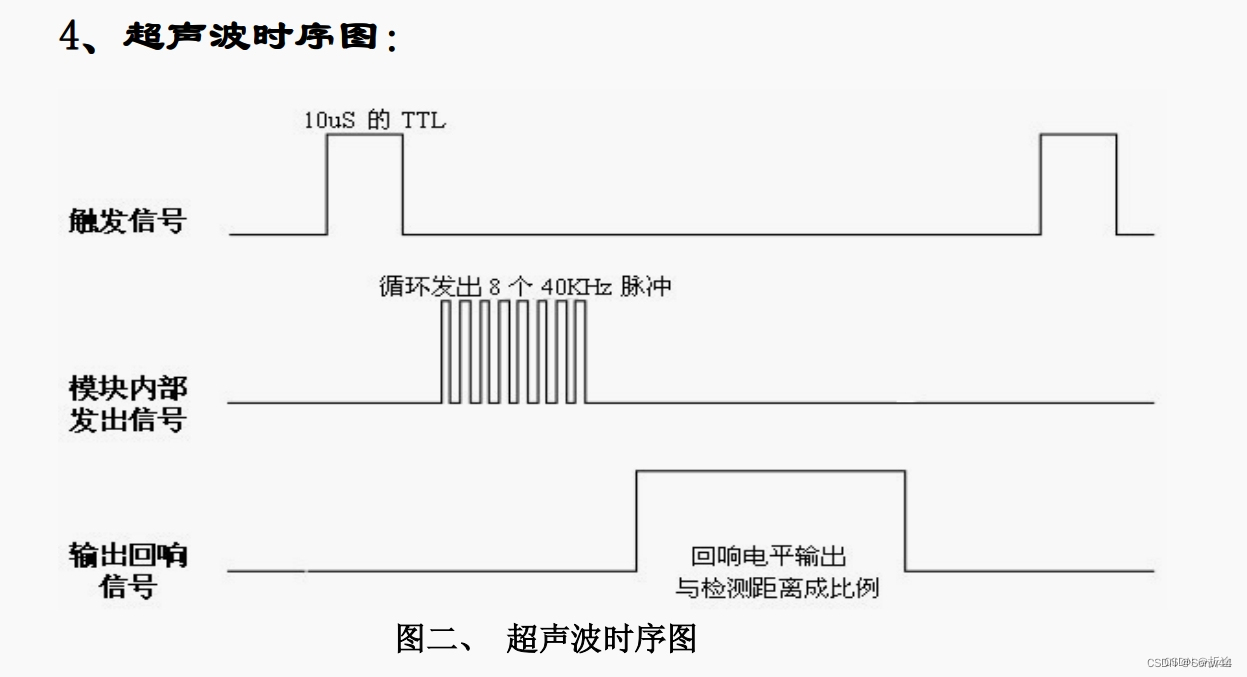

通过时序图我们可以知道，我们给HC-SR04发送长达10us的TTL脉冲，然后模块就会进行测距，测距的结果通过回响信号传达，回响的TTL电平信号时间即是超声波从HC-SR04模块发出，触碰到障碍物后返回到HC-SR04模块的时间总和。

TTL是逻辑电平标准，当电压达到2.4V_{5V之间，那么为逻辑1（高电平），电压在0V}0.4V之间，那么为逻辑0（低电平）。所以我们可以直接通过GPIO口来输出以及输入时序所需的电平信号。

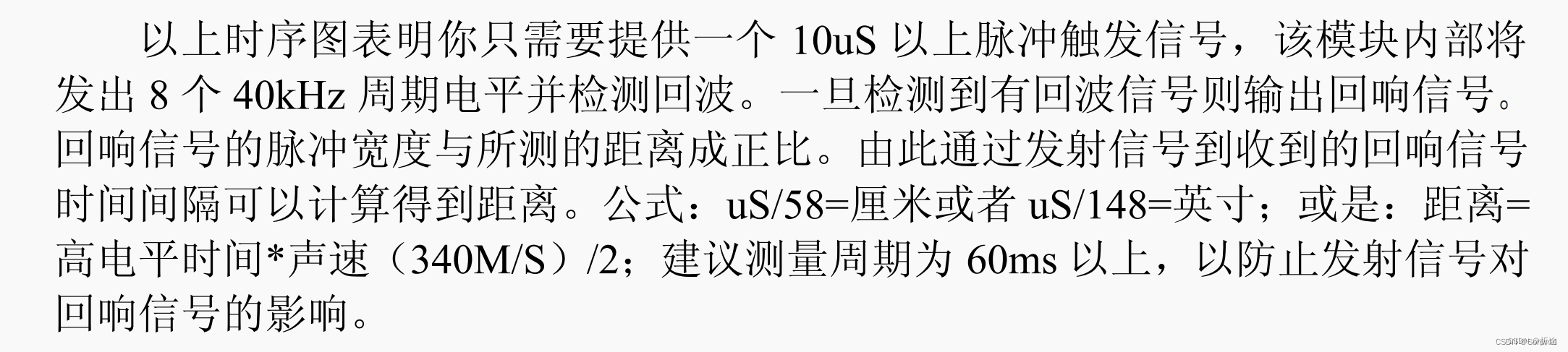

总所周知，声音的速度为340m/s，因此我们将回响电平的时间除340再除2之后得到的就是单位为米的测距结果。

实现方法

我们仅需提供10us的高电平给Trig口即可。然后HC-SR04在测量完毕之后会将结果通过Echo回响回来。

所以我们只需要将Trig口拉高，等待10us（最好再延长一些，代码中用的是15us）后再拉低即可。

接着就只需要等待Echo将数据传输回来，通过时序图我们可以得知回响信号是拉高Echo口，再拉低，中间持续的时间就是测距的结果。

所以我们给Echo口配置一个中断事件，设置为上跳变下跳变都触发，另外再用一个变量记录Echo口到底是拉高还是拉低即可。

如果是拉高，那么我们需要记录下持续的时间，这时候我们需要用定时器计时，所以需要在一开始的时候就配置好定时器的初始化。唯一的问题就是该如何配置定时器的预分频器和自动重装器了。

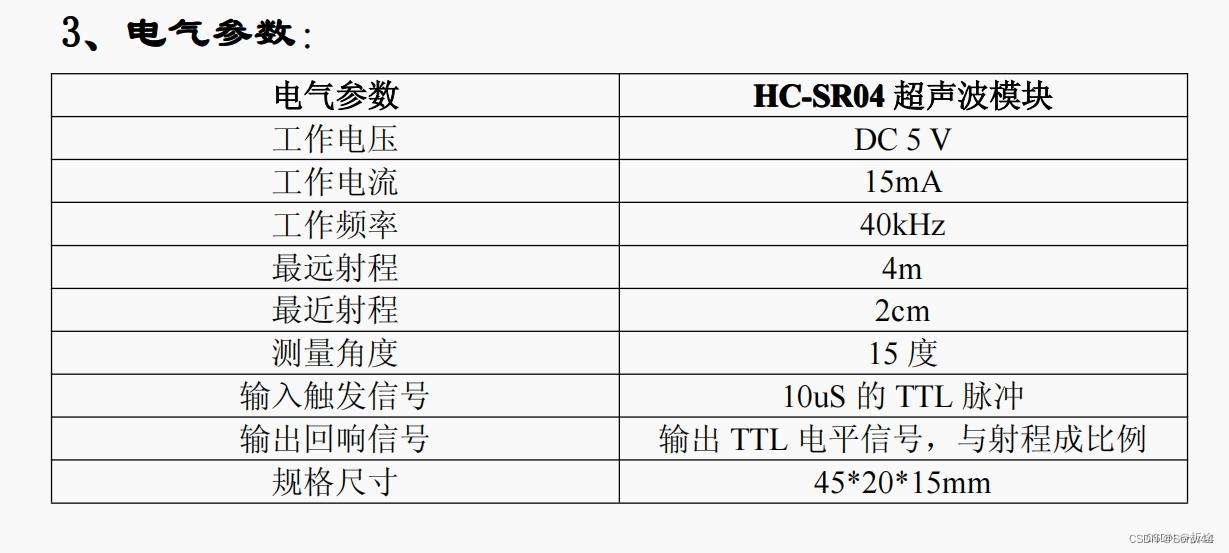

根据说明书我们可以知道HC-SR04的精度为3mm，而测距的公式为 us/58-cm，稍加计算可知，如果我们需要测量3mm，那么得到的时间为17.4us，以此为一个刻度，那么定时器的频率应该为57471Hz。然而这样太麻烦了，而且也不好用，因此我们可以随意一些，我在代码中使用的是预分频器为72，自动重装器为100，那么得到的频率为72MHz/72/100=1000Hz，也就是一次定时器中断的时间为100us，而自动重装器里的每一个值就是1us，所以每次外部中断的下降沿触发之后只需要将定时器触发的次数*100再加上自动重装器里的值就可以得到回响信号的持续时间了，单位是us。

配置HAL库

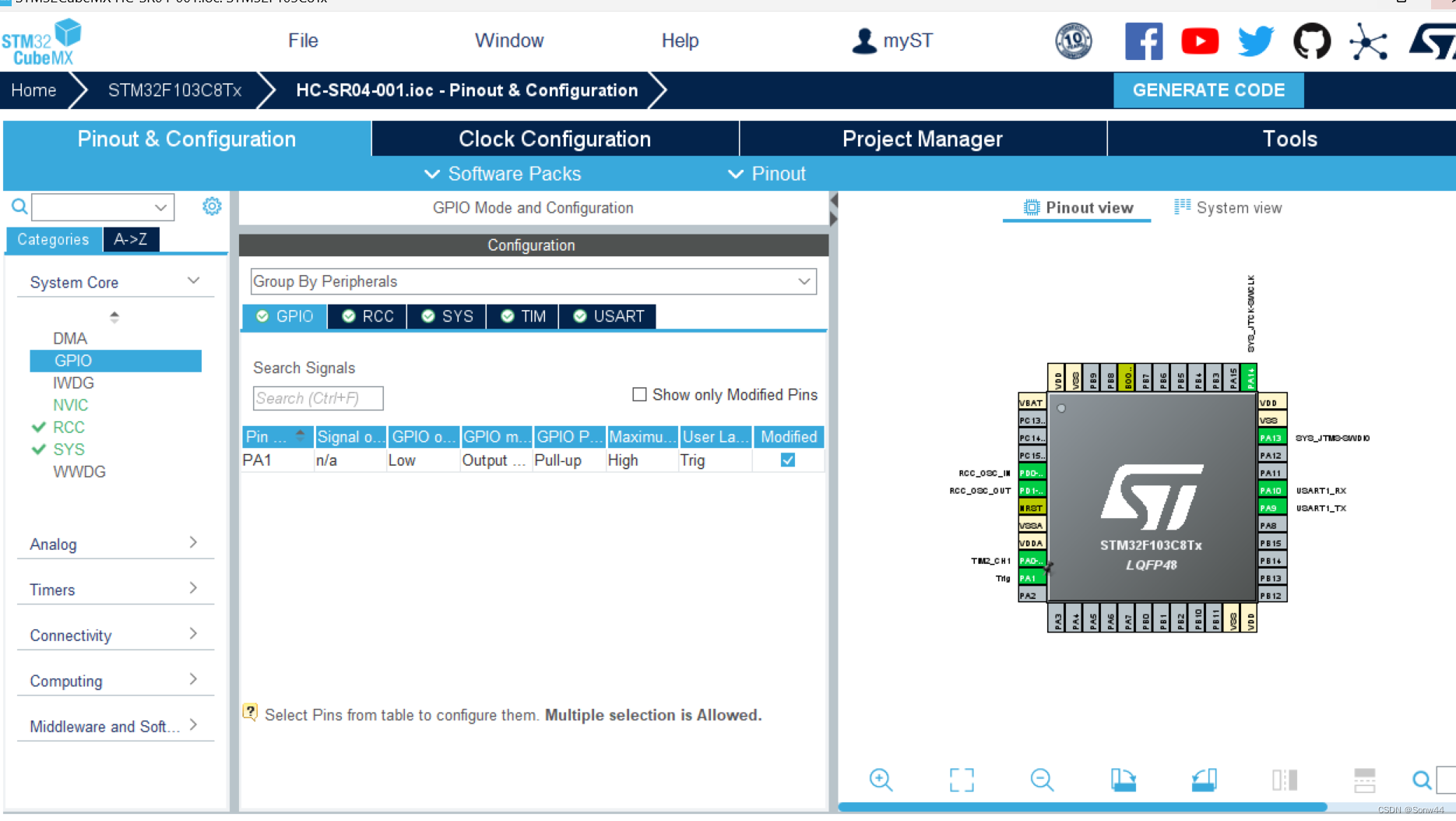

GPIO配置

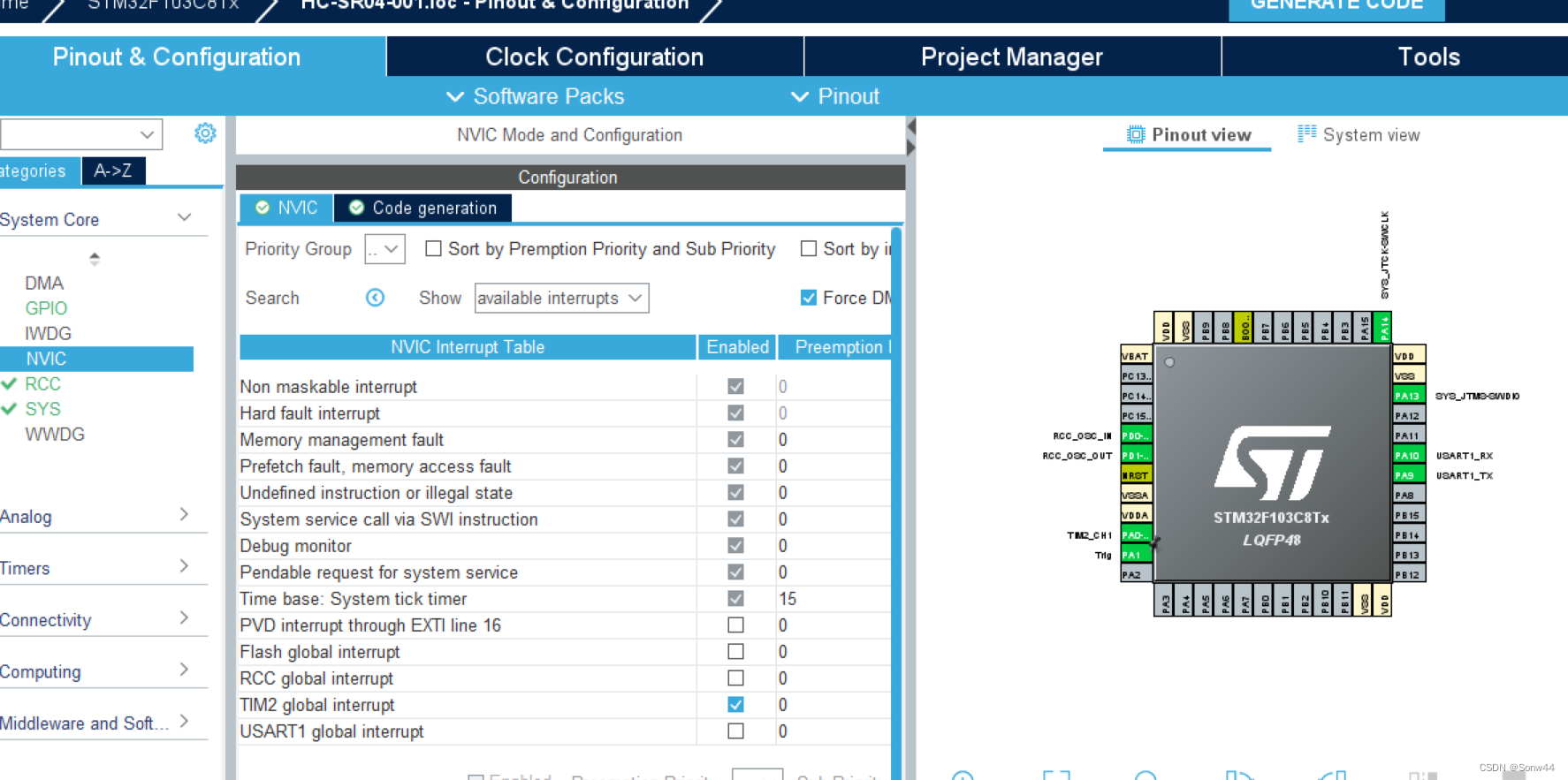

NVIC配置

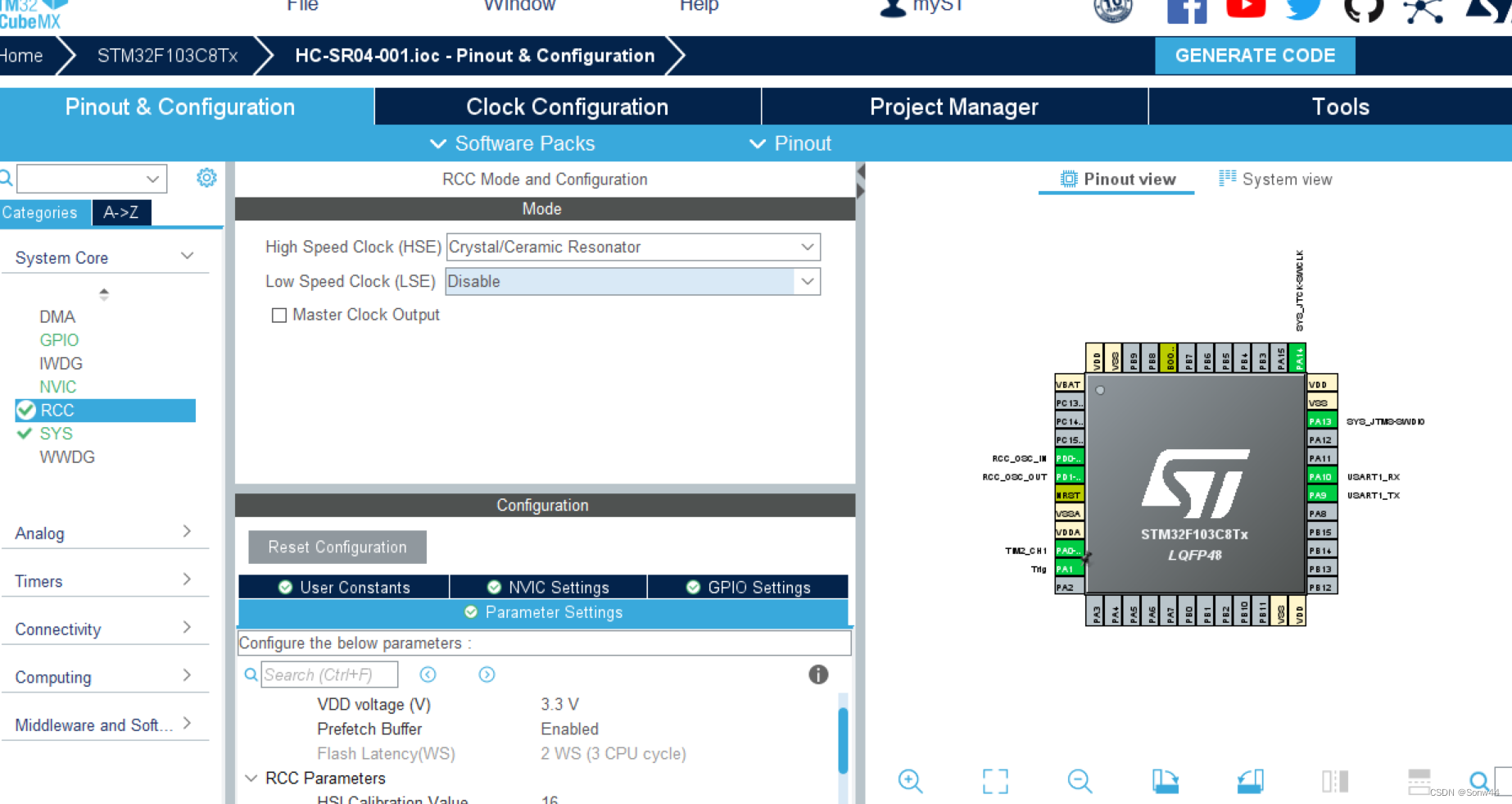

RCC配置

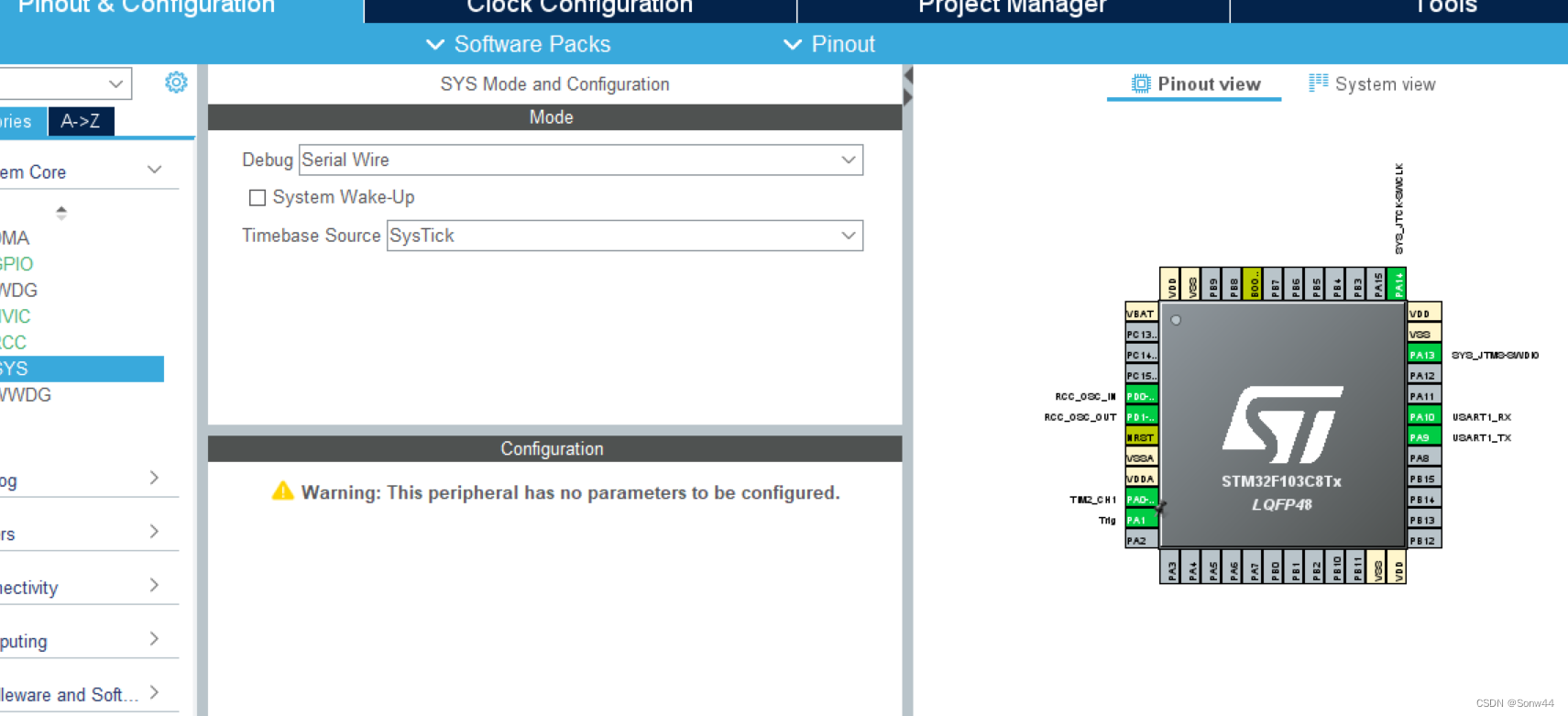

SYS配置

主要代码

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include
