实验需求
五个路由器各有两个环回,一个掩码32位,一个24位,32位的作为源、目标ip
五个路由器掩码为24位的环回可相互ping通

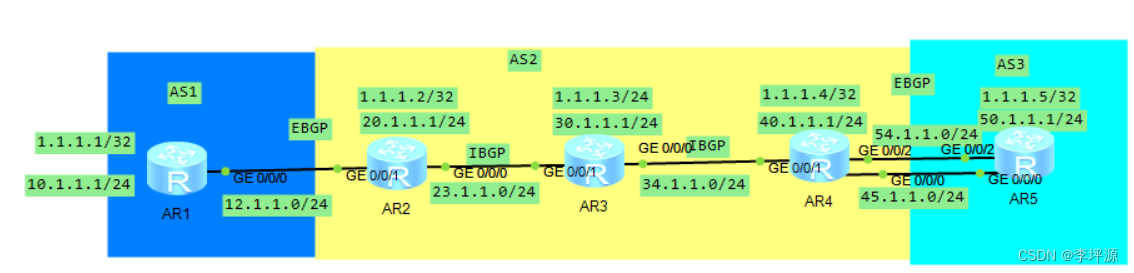

实验拓扑
实验配置

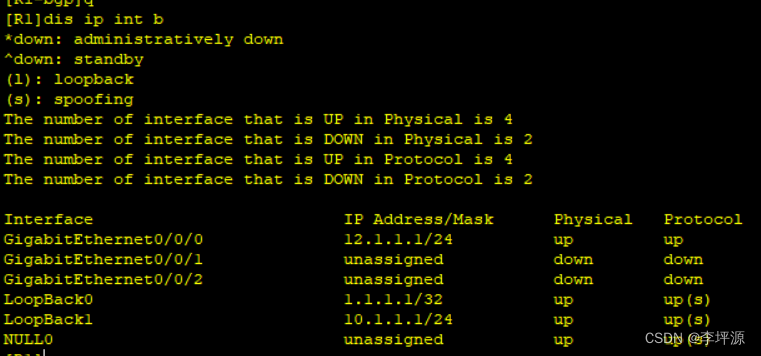

1. 如拓扑图所示为每个路由器的环回以及接口配置ip
例:R1

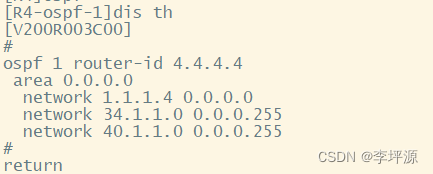

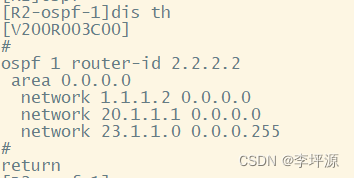

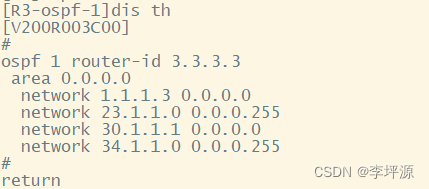

2. 在R2,R3,R4上启动ospf
3.在R1-R5上启动BGP, 并各自建立邻居关系
3.1 R1和R2直连的EBGP邻居关系建立
[R1]bgp 1
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 12.1.1.2 as-number 2
[R2]bgp 2
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 12.1.1.1 as-number 2
3.2 R2、R3、R4之间的IBGP邻居关系建立
[R2]bgp 2
[R2-bgp]router-id 3.3.3.3
[R2-bgp]peer 1.1.1.3 as-number 2
[R2-bgp]peer 1.1.1.3 connect-interface LoopBack 0
[R2-bgp]peer 1.1.1.4 as-number 2
[R2-bgp]peer 1.1.1.4 connect-interface LoopBack 0
[R3]bgp 2
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 1.1.1.2 as-number 2
[R3-bgp]peer 1.1.1.2 connect-interface LoopBack 0
[R3-bgp]peer 1.1.1.4 as-number 2
[R3-bgp]peer 1.1.1.4 connect-interface LoopBack 0
[R4]bgp 2
[R4-bgp]router-id 3.3.3.3
[R4-bgp]peer 1.1.1.2 as-number 2
[R4-bgp]peer 1.1.1.2 connect-interface LoopBack 0
[R4-bgp]peer 1.1.1.3 as-number 2
[R4-bgp]peer 1.1.1.3 connect-interface LoopBack 0
3.3 R4、R5之间的EBGP邻居关系建立
[R4]bgp 2
[R4-bgp]router-id 3.3.3.3
[R4-bgp]peer 1.1.1.5 as-number 3
[R4-bgp]peer 1.1.1.5 connect-interface LoopBack 0
[R4-bgp]peer 1.1.1.5 ebgp-max-hop 2
[R5]bgp 3
[R5-bgp]router-id 5.5.5.5
[R5-bgp]peer 1.1.1.4 as-number 2
[R5-bgp]peer 1.1.1.4 connect-interface LoopBack 0
[R5-bgp]peer 1.1.1.4 ebgp-max-hop 2
4. 进行宣告配置
4.1 宣告
[R1-bgp]network 10.1.1.0 24
[R2-bgp]network 20.1.1.0 24
[R3-bgp]network 30.1.1.0 24
[R4-bgp]network 40.1.1.0 24
[R5-bgp]network 50.1.1.0 24
4.2 解决条目在一个AS内部传递时将不修改条目属性的问题
[R2-bgp]peer 1.1.1.3 next-hop-local
[R2-bgp]peer 1.1.1.4 next-hop-local
[R3-bgp]peer 1.1.1.2 next-hop-local
[R3-bgp]peer 1.1.1.4 next-hop-local
[R4-bgp]peer 1.1.1.2 next-hop-local
[R4-bgp]peer 1.1.1.3 next-hop-local

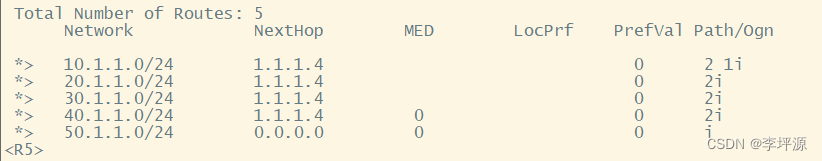

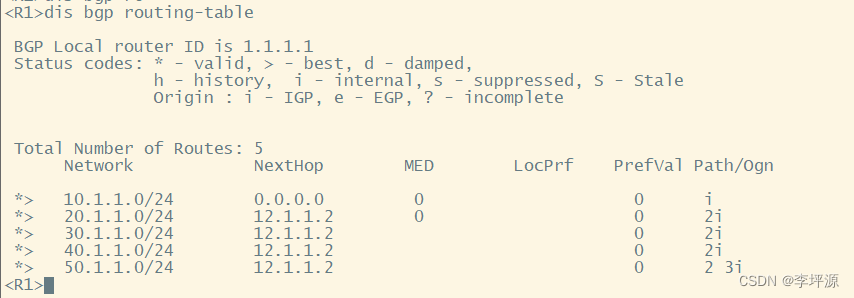

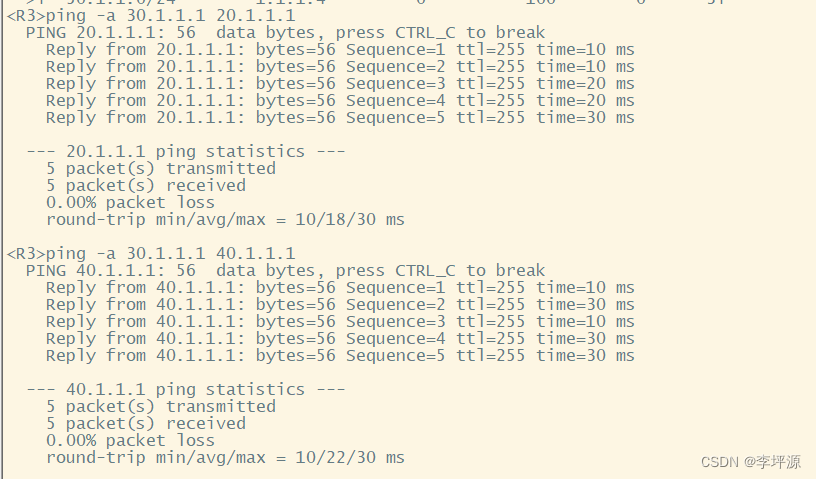

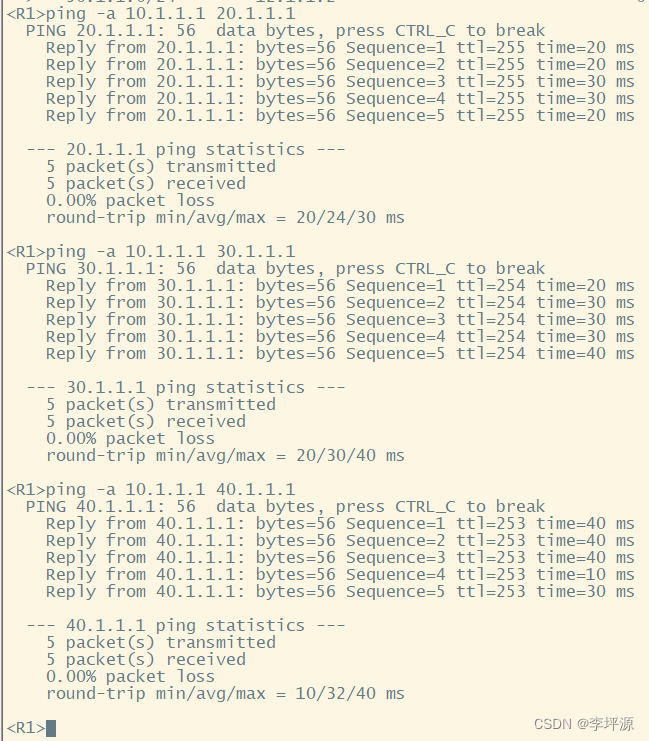

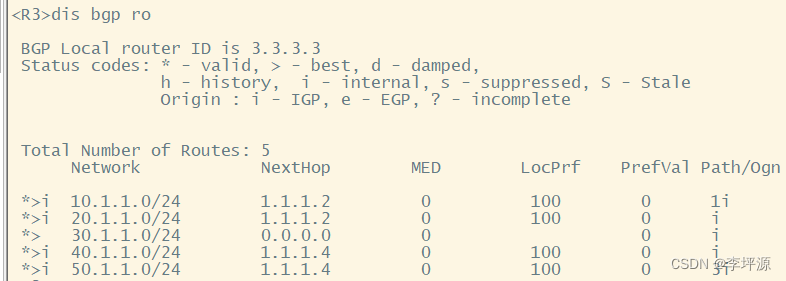

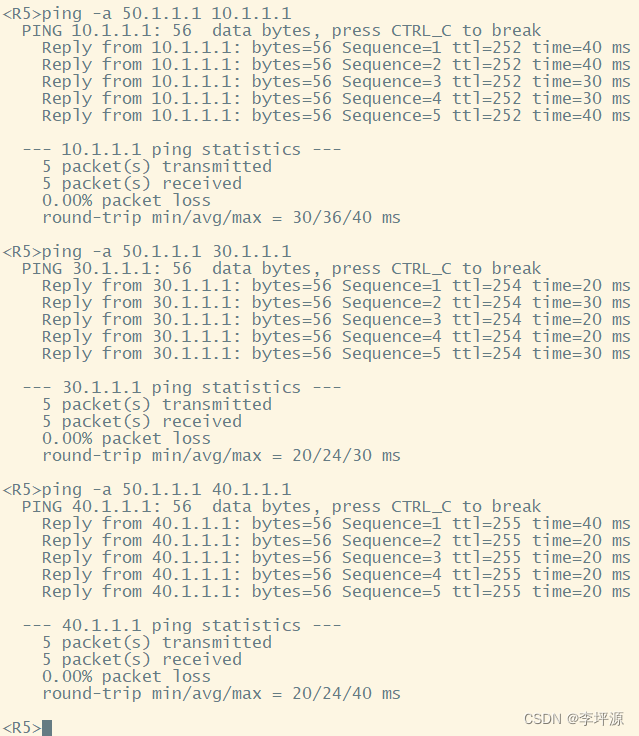

验证
game over
