串口通信原理-串口通信试验

串口通信

       串口是一种应用十分广泛的通讯接口，串口成本低、容易使用、通信线路简单，可实现两个设备的互相通信 单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块互相通信，极大地扩展了单片机的应用范围，增强了单片机系统的硬件实力 。

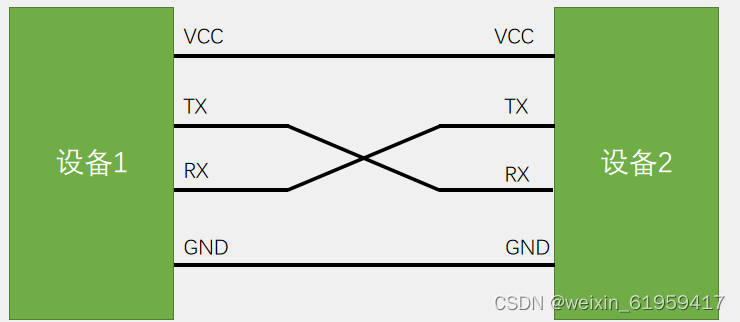

硬件电路

 简单双向串口通信有两根通信线（发送端TX和接收端RX）

TX与RX要交叉连接

当只需单向的数据传输时，可以只接一根通信线

当电平标准不一致时，需要加电平转换芯片

串口参数及时序

 波特率：串口通信的速率

起始位：标志一个数据帧的开始，固定为低电平

数据位：数据帧的有效载荷，1为高电平，0为低电平，低位先行

校验位：用于数据验证，根据数据位计算得来

停止位：用于数据帧间隔，固定为高电平

 USART简介

USART（Universal Synchronous/Asynchronous Receiver/Transmitter）通用同步/异步收发器

USART是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里

自带波特率发生器，最高达4.5Mbits/s

可配置数据位长度（8/9）、停止位长度（0.5/1/1.5/2）

可选校验位（无校验/奇校验/偶校验）

支持同步模式、硬件流控制、DMA、智能卡、IrDA、LIN

STM32F103ZET6 最多可提供 5 路串口，3个是通用同步/异步收发器(USART1、 USART2和USART3)，2个是通用异步收发器(UART4和UART5)

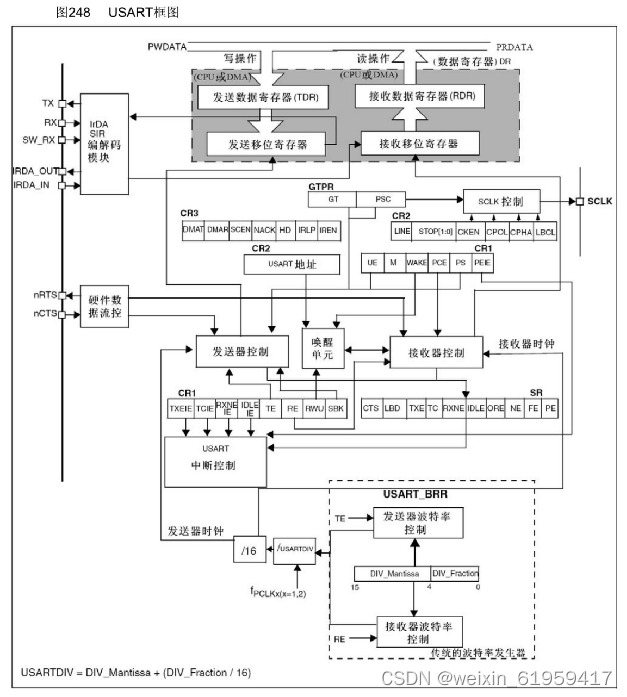

 USART基本结构

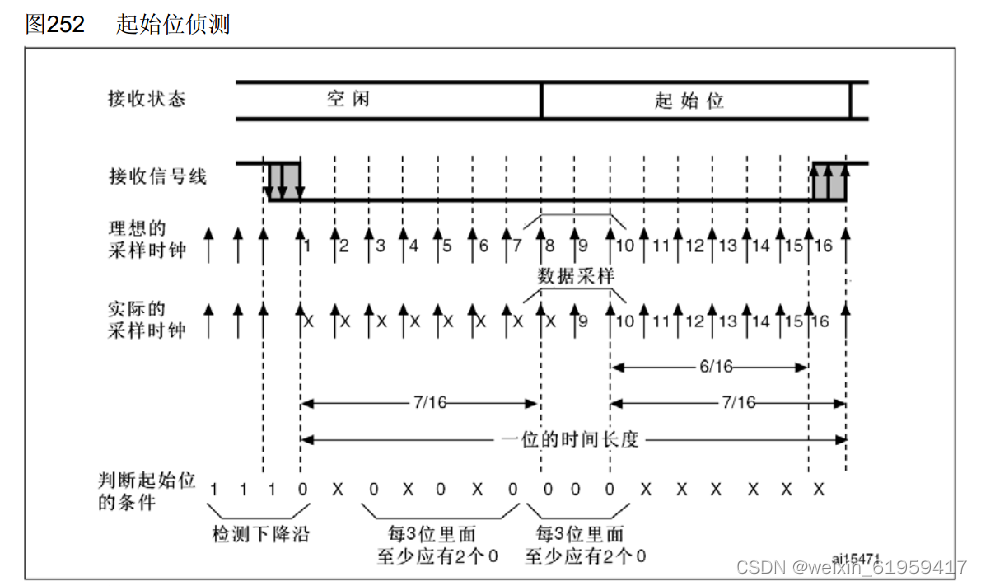

 起始位侦测

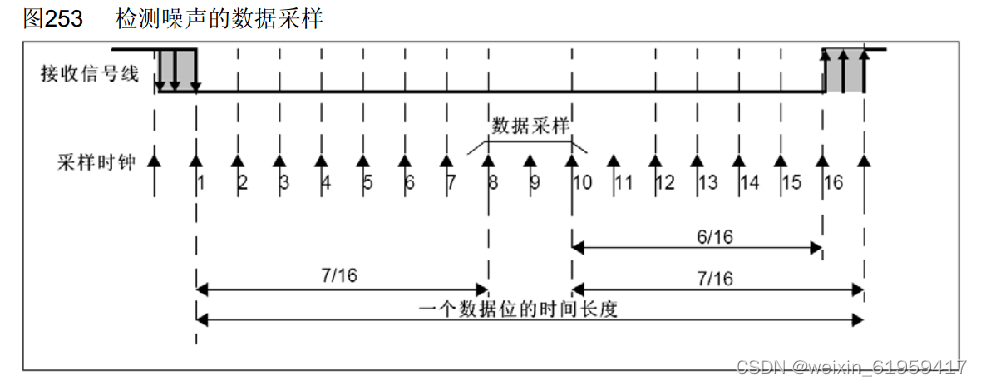

 数据采样



 波特率发生器

发送器和接收器的波特率由波特率寄存器BRR里的DIV确定

计算公式：波特率 = fPCLK2/1 / (16 * DIV)

数据模式

 HEX模式/十六进制模式/二进制模式：以原始数据的形式显示

文本模式/字符模式：以原始数据编码后的形式显示



 串口发送加接收

 Serial.c

#include "stm32f10x.h"
#include <stdio.h>
#include <stdarg.h>

uint8_t Serial_RxData;
uint8_t Serial_RxFlag;

void Serial_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.
