NVIC中断优先级管理-按键外部中断实验

中断系统：

中断：在主程序运行过程中，出现了特定的中断触发条件（中断源），使得CPU暂停当前正在运行的程序，转而去处理中断程序，处理完成后又返回原来被暂停的位置继续运行

中断优先级：当有多个中断源同时申请中断时，CPU会根据中断源的轻重缓急进行裁决，优先响应更加紧急的中断源

中断嵌套：当一个中断程序正在运行时，又有新的更高优先级的中断源申请中断，CPU再次暂停当前中断程序，转而去处理新的中断程序，处理完成后依次进行返回

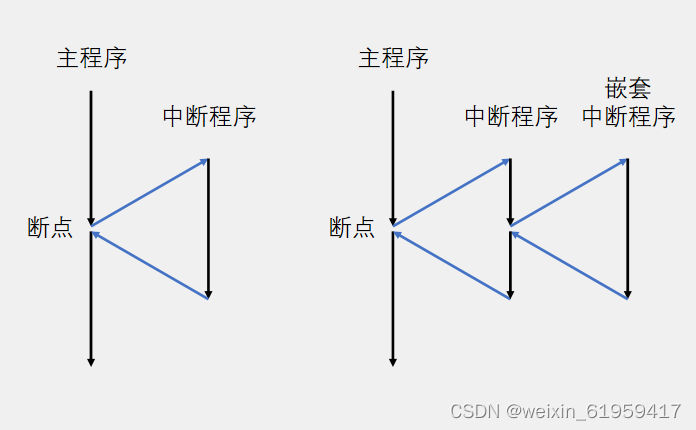

 中断流程管理：

 stm32中断：

68个可屏蔽中断通道，包含EXTI、TIM、ADC、USART、SPI、I2C、RTC等多个外设

使用NVIC统一管理中断，每个中断通道都拥有16个可编程的优先等级，可对优先级进行分组，进一步设置抢占优先级和响应优先级

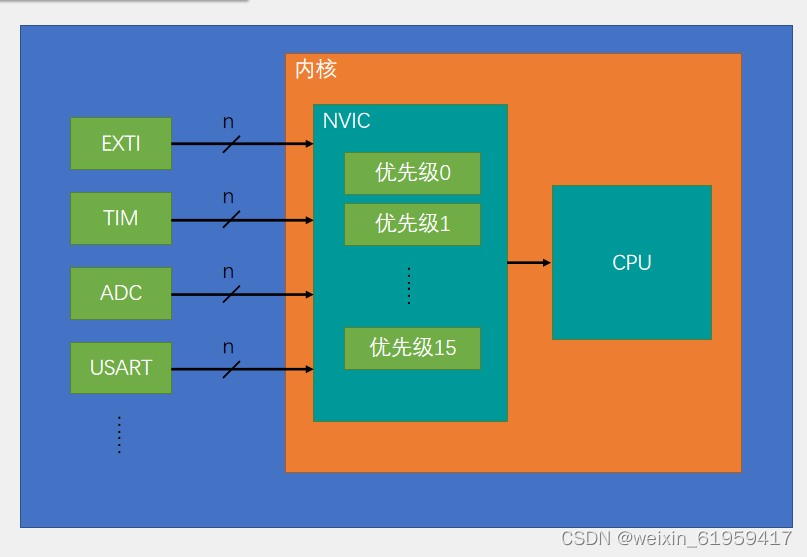

 NVIC基本结构

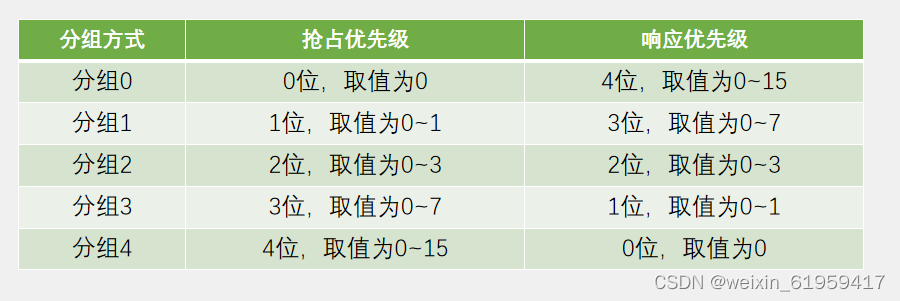

 NVIC优先级分组

NVIC的中断优先级由优先级寄存器的4位（0~15）决定，这4位可以进行切分，分为高n位的抢占优先级和低4-n位的响应优先级

抢占优先级高的可以中断嵌套，响应优先级高的可以优先排队，抢占优先级和响应优先级均相同的按中断号排队。

 按键外部中断实验，使用EXTI外部中断完成。

EXTI简介：

EXTI（Extern Interrupt）外部中断

EXTI可以监测指定GPIO口的电平信号，当其指定的GPIO口产生电平变化时，EXTI将立即向NVIC发出中断申请，经过NVIC裁决后即可中断CPU主程序，使CPU执行EXTI对应的中断程序

支持的触发方式：上升沿/下降沿/双边沿/软件触发

支持的GPIO口：所有GPIO口，但相同的Pin不能同时触发中断 通道数：16个GPIO_Pin，外加PVD输出、RTC闹钟、USB唤醒、以太网唤醒

触发响应方式：中断响应/事件响应

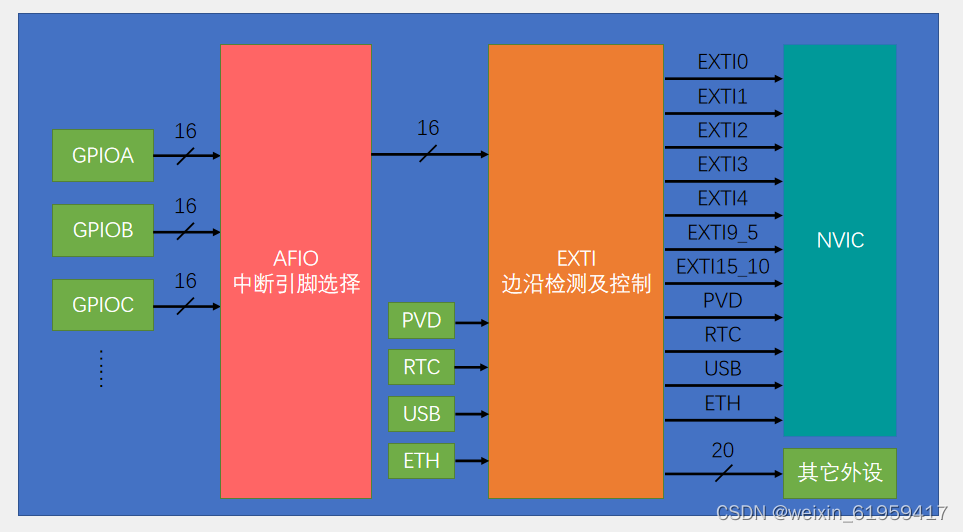

 EXTI基本结构

在STM32中，AFIO主要完成两个任务：复用功能引脚重映射、中断引脚选择

实验实现的内容为，按键计次，按键每按下一次，OLED屏幕上的次数增加一次。

 CountSensor.c

#include "stm32f10x.h"
#include "Delay.h"

uint16_t CountSensor_Count;

void CountSensor_Init(void)//函数初始化
{
	GPIO_InitTypeDef GPIO_InitStructure;
	EXTI_InitTypeDef EXTI_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE, ENABLE);//使能GPIO时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);//使能AFIO时钟


	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOE, &GPIO_InitStructure);

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4);


	EXTI_InitStructure.EXTI_Line = EXTI_Line4;
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;
	EXTI_Init(&EXTI_InitStructure);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);


	NVIC_InitStructure.NVIC_IRQChannel = EXTI4_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);
}

uint32_t CountSensor_Get(void)
{
	return CountSensor_Count;
}

void EXTI4_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line4) == SET)
	{
		Delay_ms(20);

		/*如果出现数据乱跳的现象，可再次判断引脚电平，以避免抖动*/
		if (GPIO_ReadInputDataBit(GPIOE, GPIO_Pin_4) == 0)
		{
			CountSensor_Count ++;
		}
		EXTI_ClearITPendingBit(EXTI_Line4);
	}
}

CountSensor.h

#ifndef __COUNT_SENSOR_H
#define __COUNT_SENSOR_H

void CountSensor_Init(void);
uint32_t CountSensor_Get(void);


#endif

main.c

#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "CountSensor.h"

int main(void)
{
	OLED_Init();

	CountSensor_Init();

	OLED_ShowString(1, 1, "Count:");



	while (1)
	{
		OLED_ShowNum(1, 7, CountSensor_Get(), 5);
	}
}

最后实现的结果为PE4按键按下，OLED屏幕上次数加1。
