前情提要

本文作者在电路方面是小白水平，目前正在学习，有不足之处欢迎指正。

一、概念部分

Buffer（缓冲器）是一种放大器或驱动电路，主要用于隔离输入和输出，以防止负载对前级电路造成干扰或影响。

二、实践部分

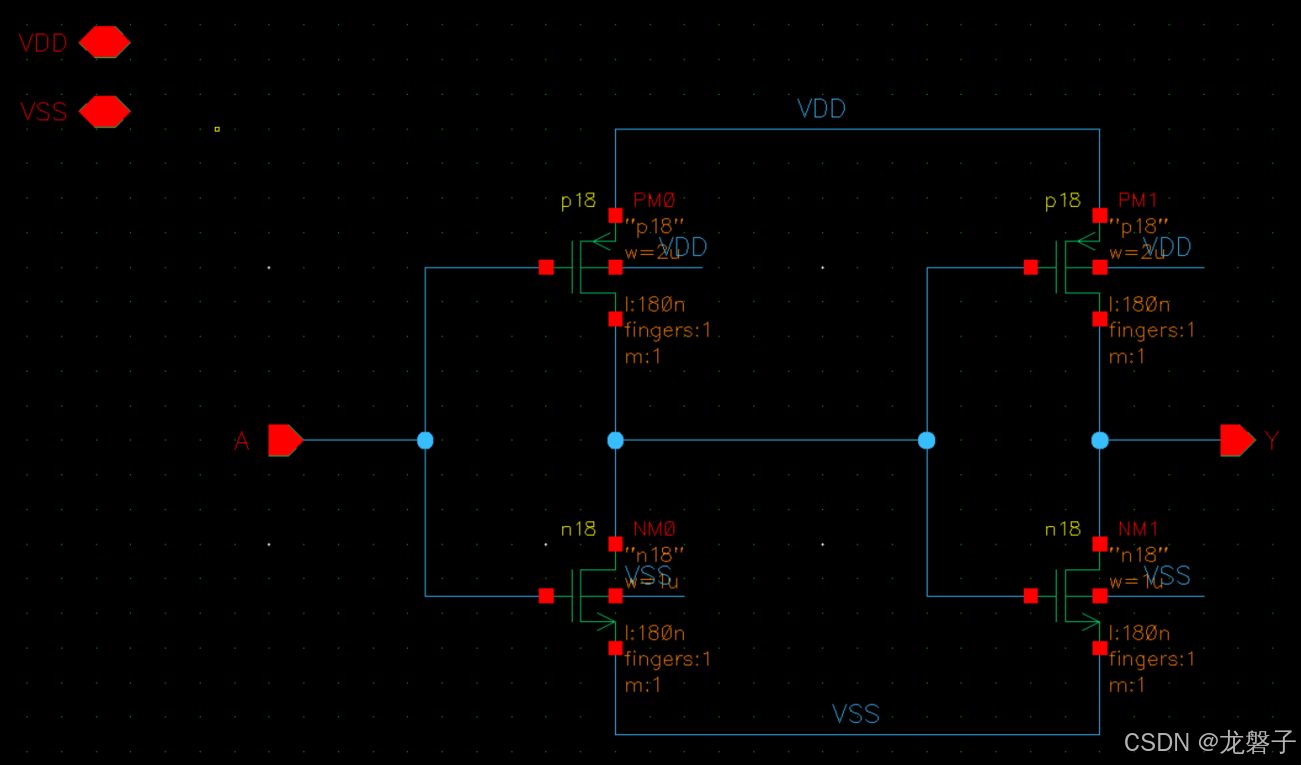

1.电路搭建

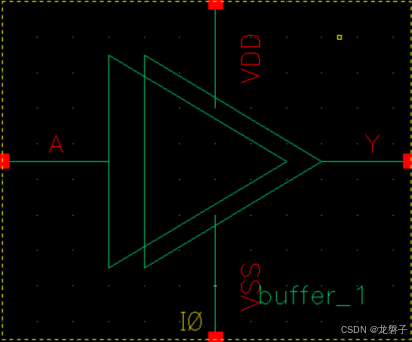

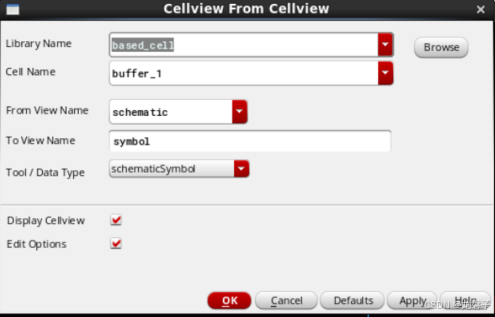

2.创建buffer的symbol

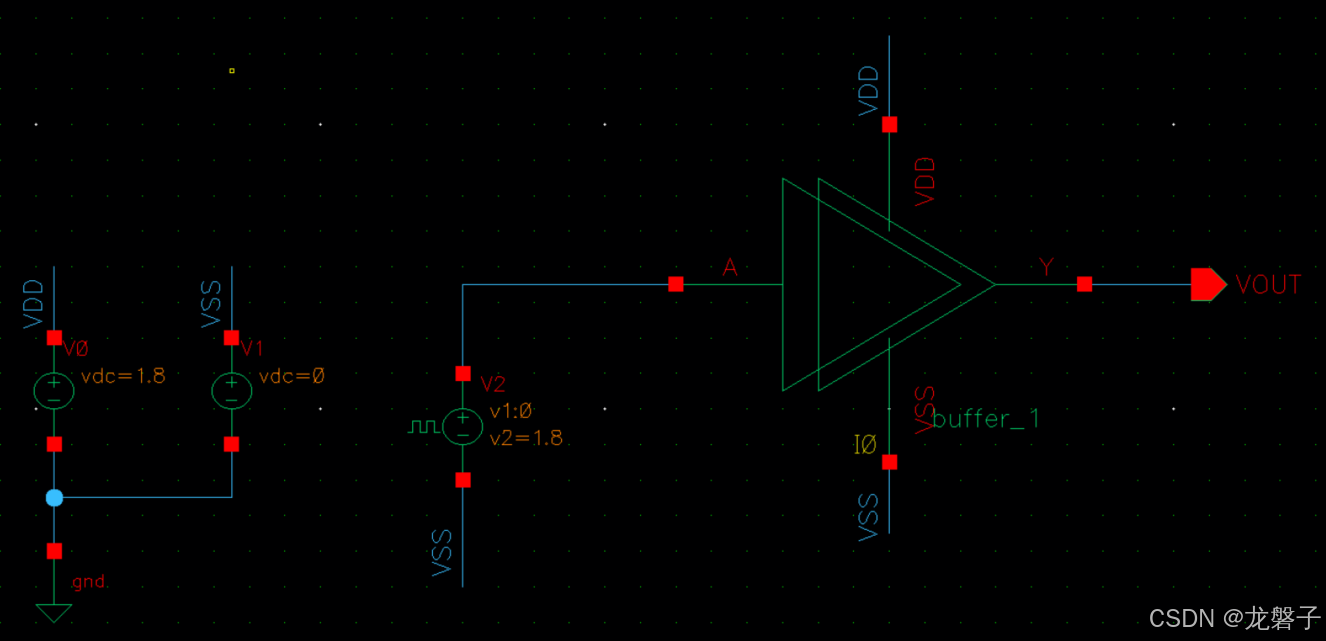

3.创建新的cellview，对此buffer进行仿真验证

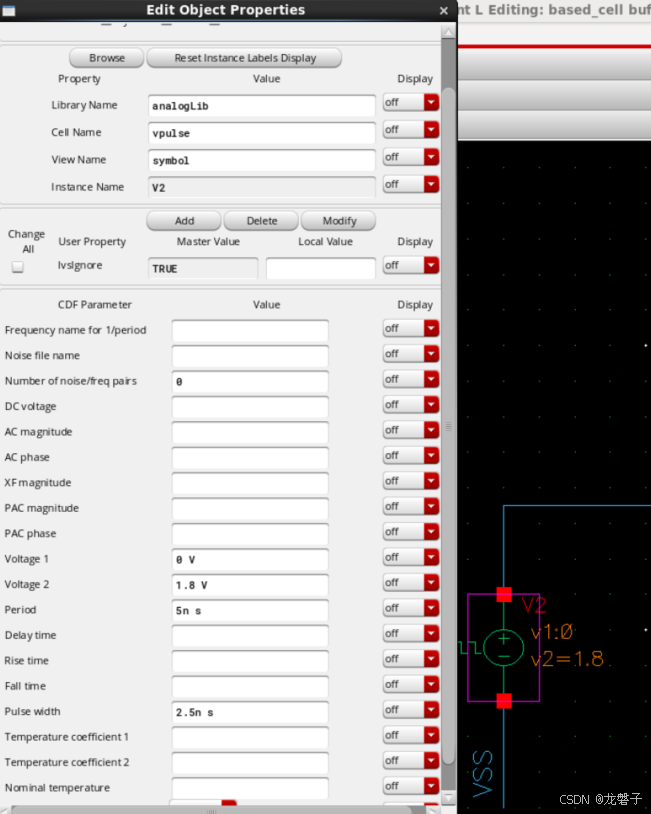

电路中的V2的详细参数

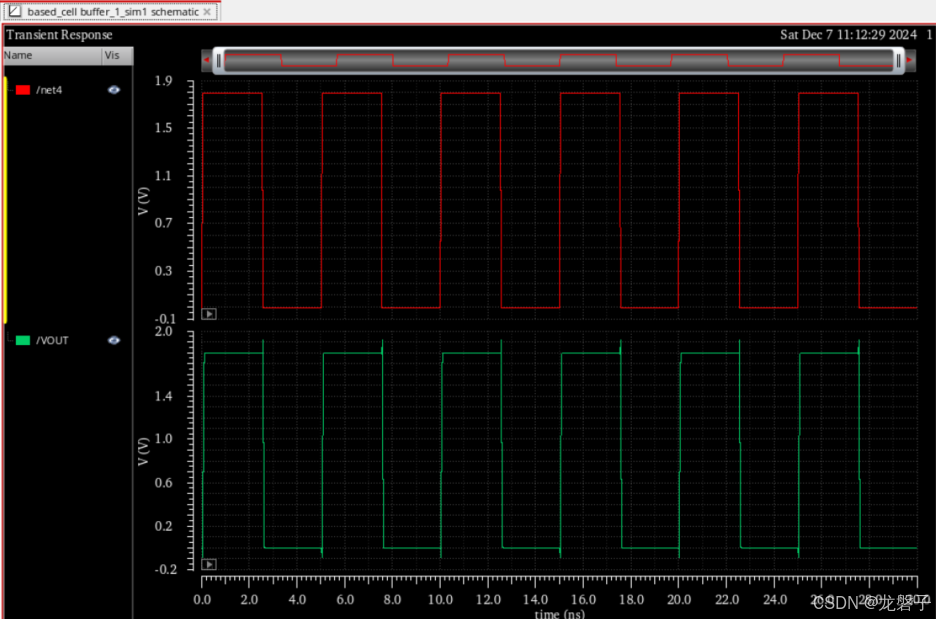

4.运行结果
