小白学电路之拉扎维第三章差分电路仿真实现

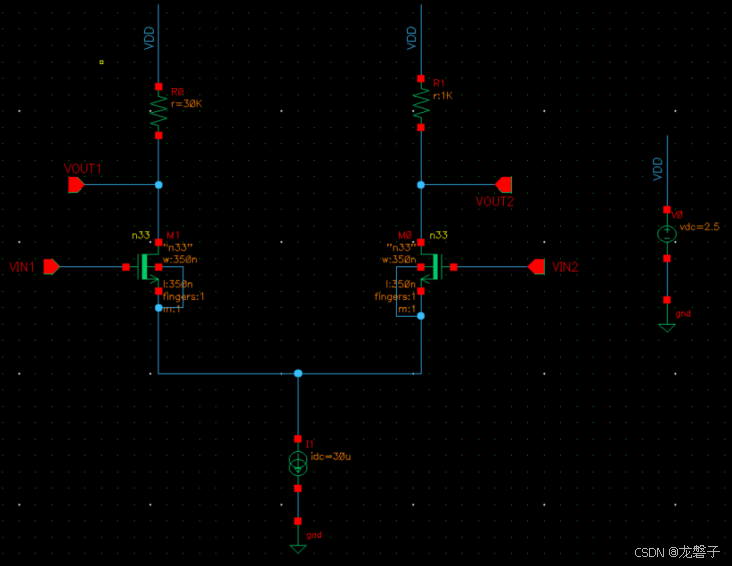

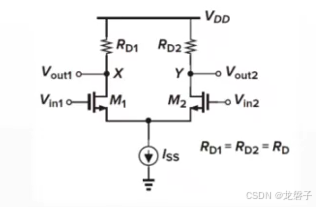

1.电路搭建

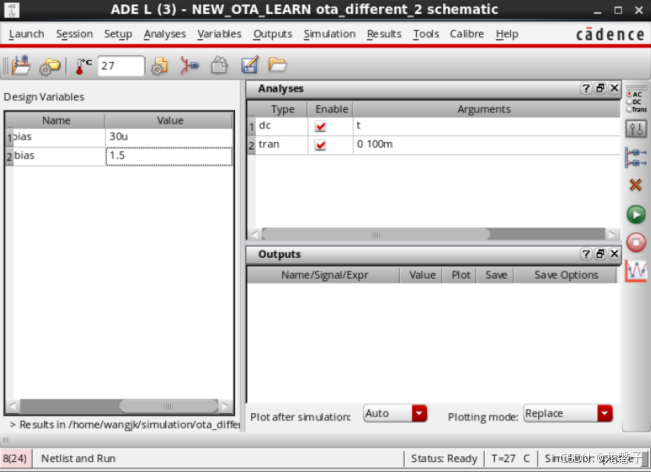

一、仿真前准备：

1.管脚设置为变量：

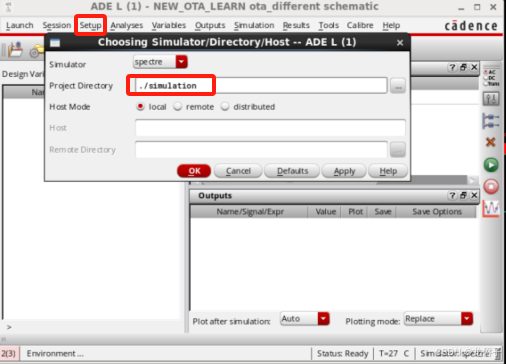

①这个setup中选第二个，再修改这个值为./simulation。

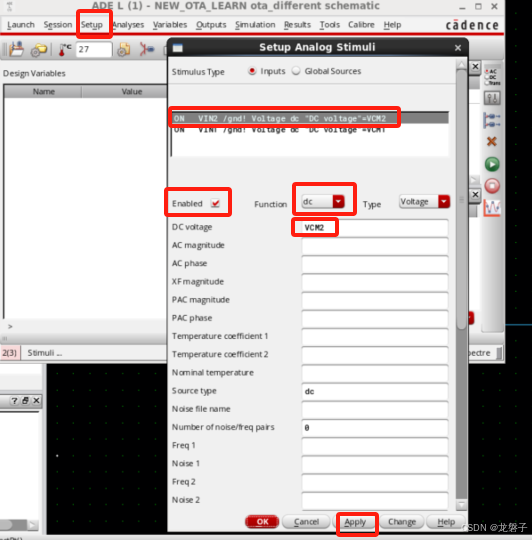

 ②修改两个引脚值为可用的状态

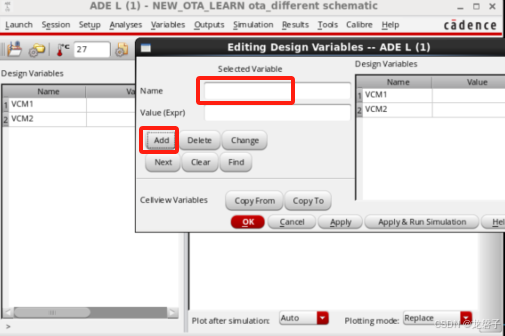

③把设置好的VCM1和VCM2这两个变量添加进来

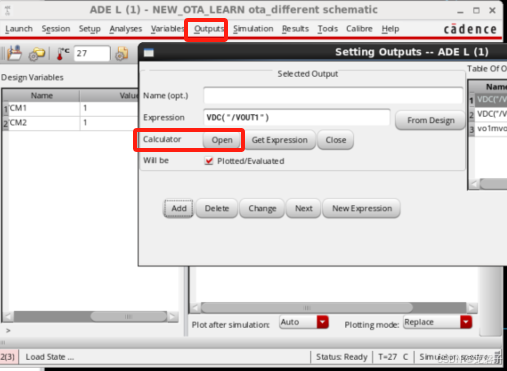

2.输出引脚设置：

①选中outputs之后选择1个输出引脚，查看其输出状态

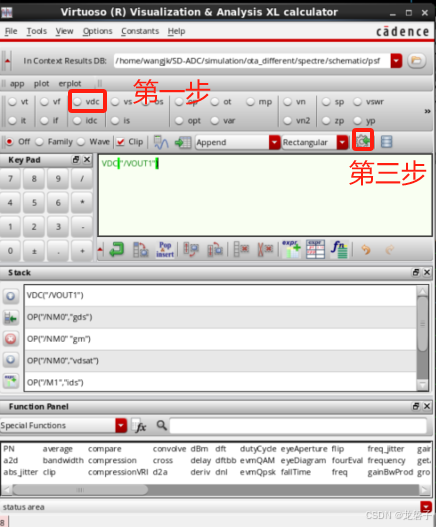

②点击vdc之后选择输出节点，最后点击第三步的按钮，放入仿真面板中。

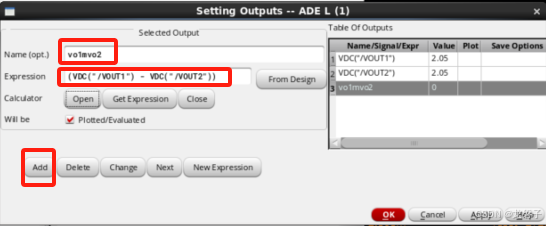

 ③最后设置一个这个，看VCM1-VMC2的大信号输出图像。

三、扫参：

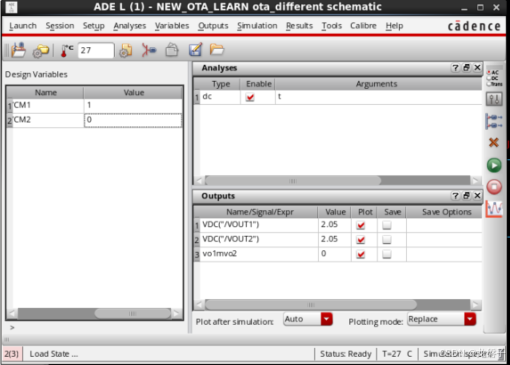

①VCM2先设置为0，看VCM1的变化。

注意：要在跑完dc之后再进行Parametric analysis

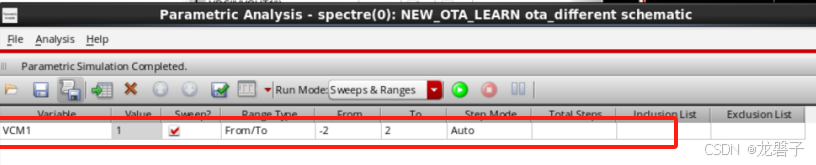

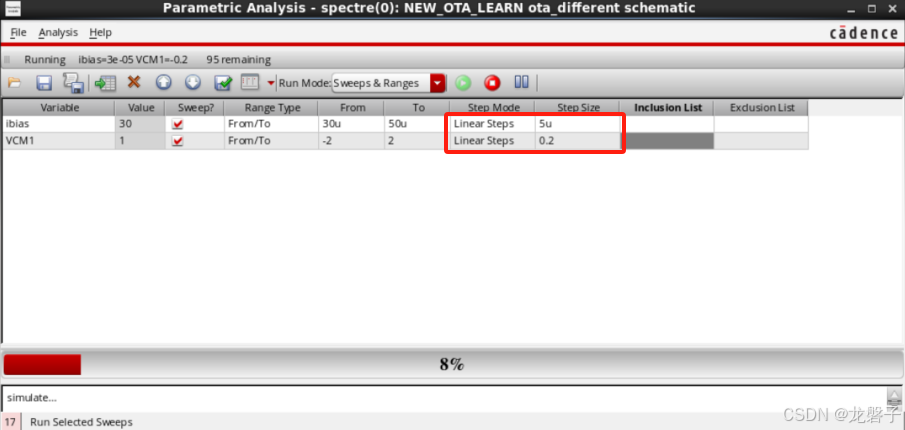

②tools选中之后选第一个Parametric analysis

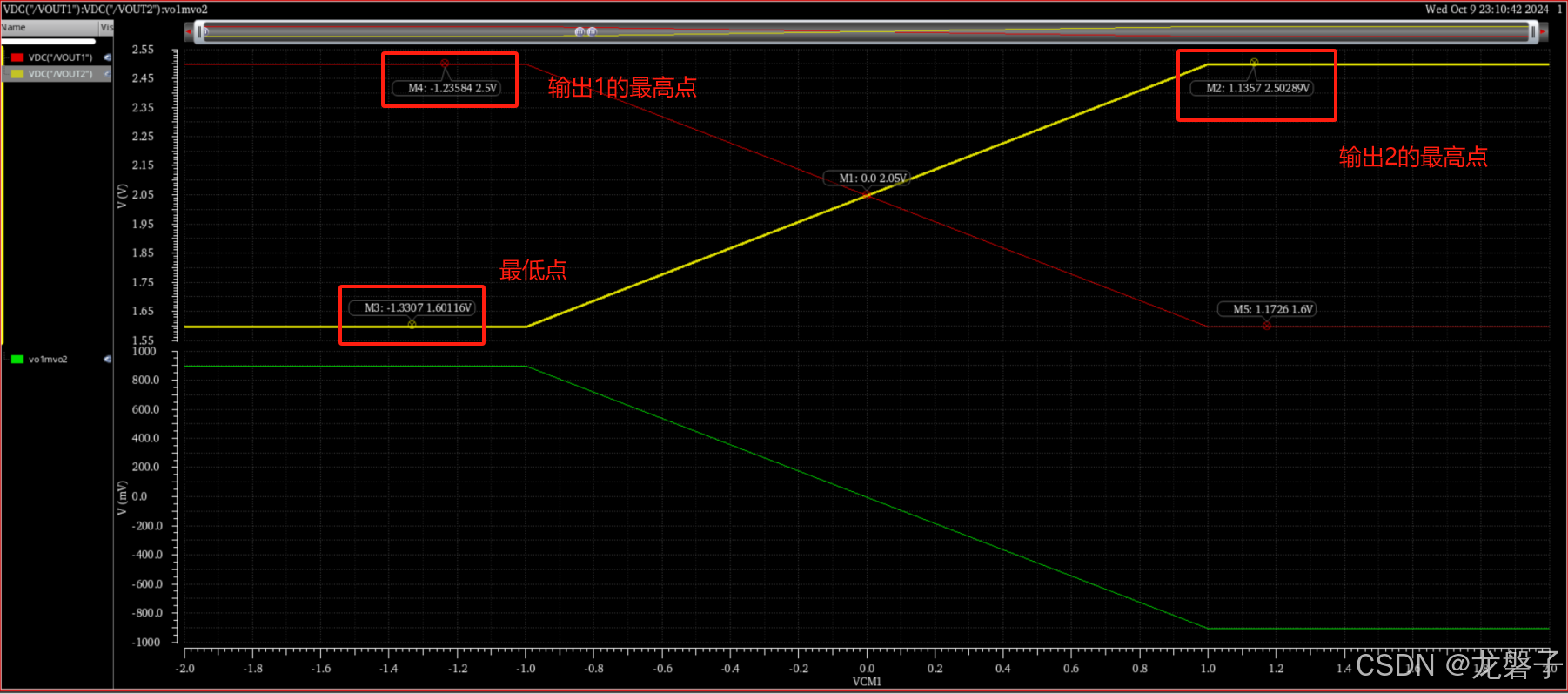

注意：在输出图像中，电压是看第二个参数的，最高是2.5V，最低是1.6V。

为什么最低是1.6V呢？

VDD-RDIss=2.5V-0.9V=1.6V。其中0.9=30uA*30KΩ。

中间交叉的那个点就是VDD-RDIss/2=2.5-0.45=2.05V。

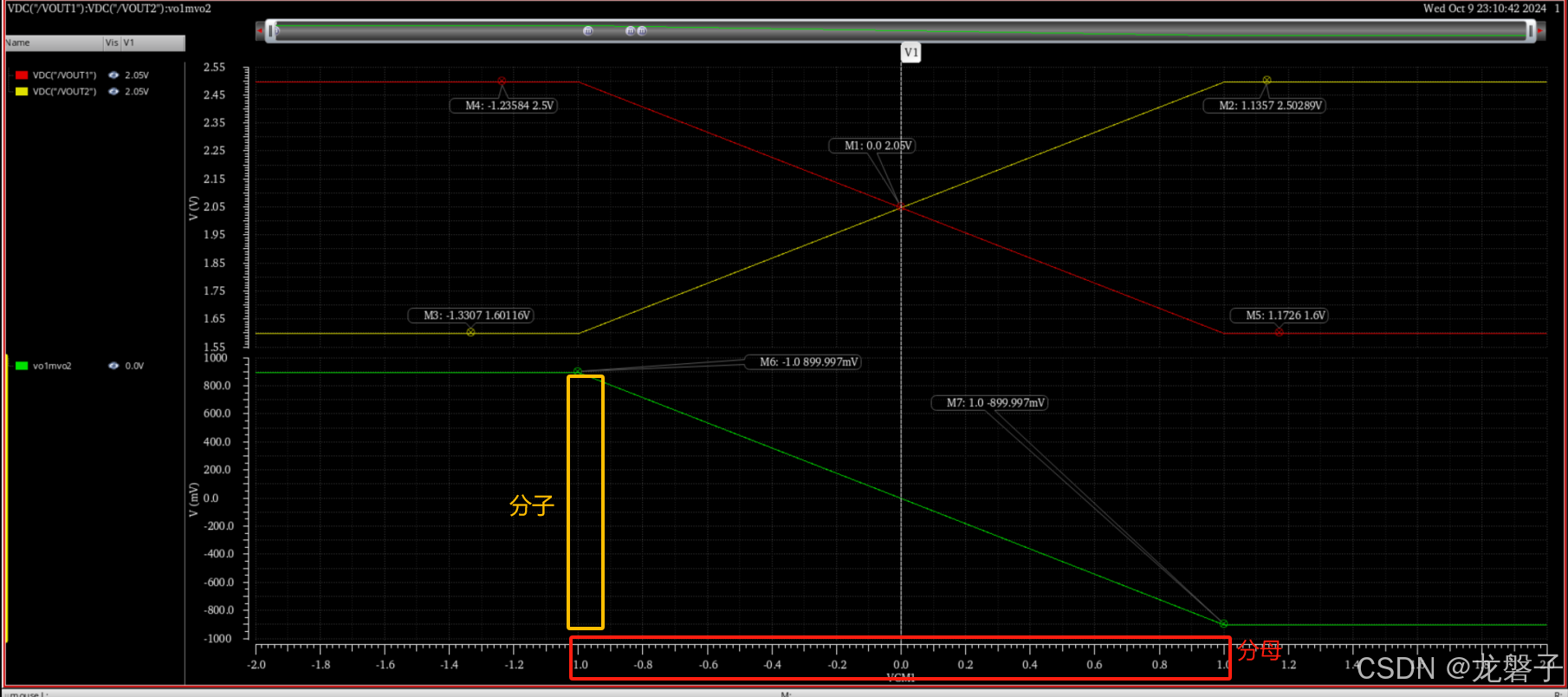

四、增益计算图示。

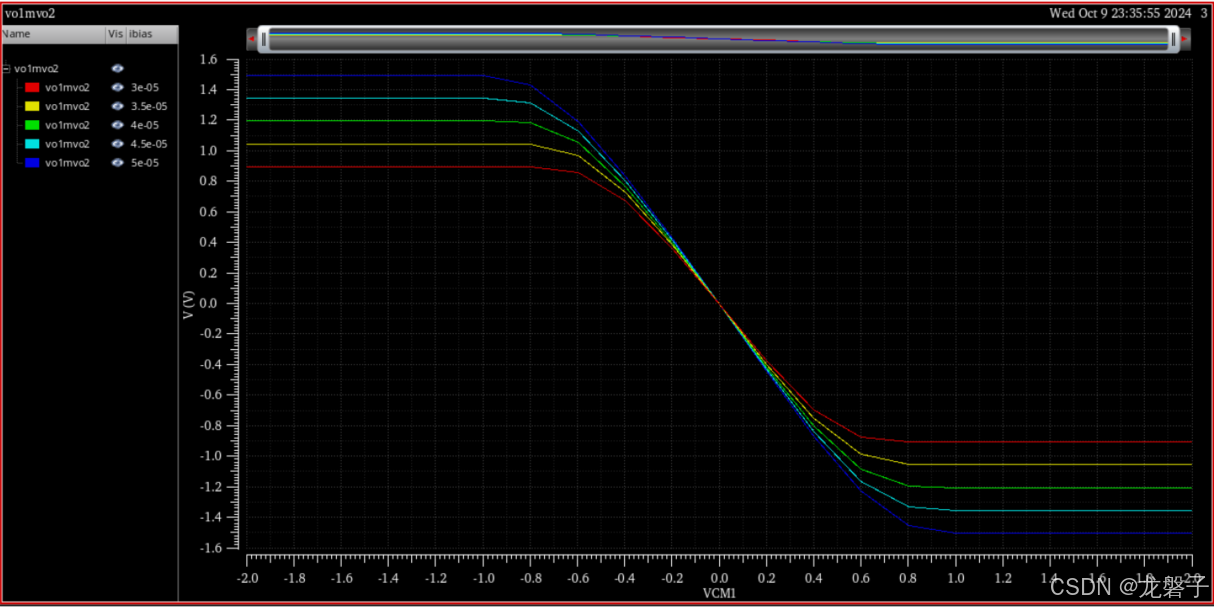

六、改变ISS的大小和VCM1的大小查看变化

只看vcm1mvcm2输出曲线。

根据这两个公式可以解释vcm1mvcm2曲线为什么是最高的增益那条线，输出摆幅也大。

---

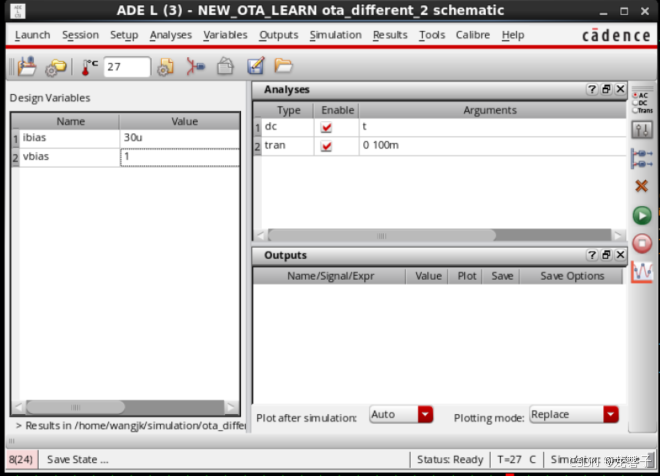

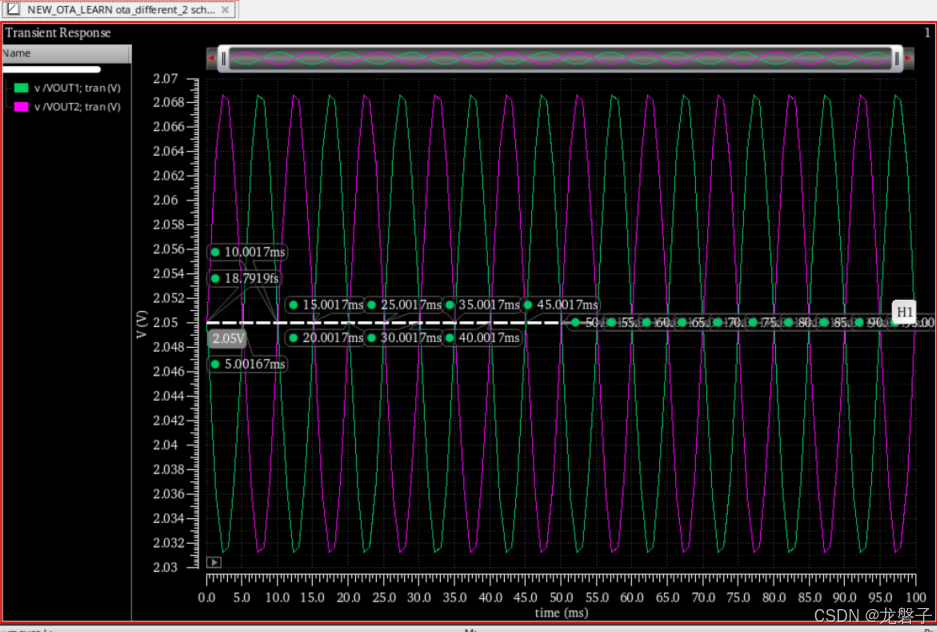

瞬态仿真是tran

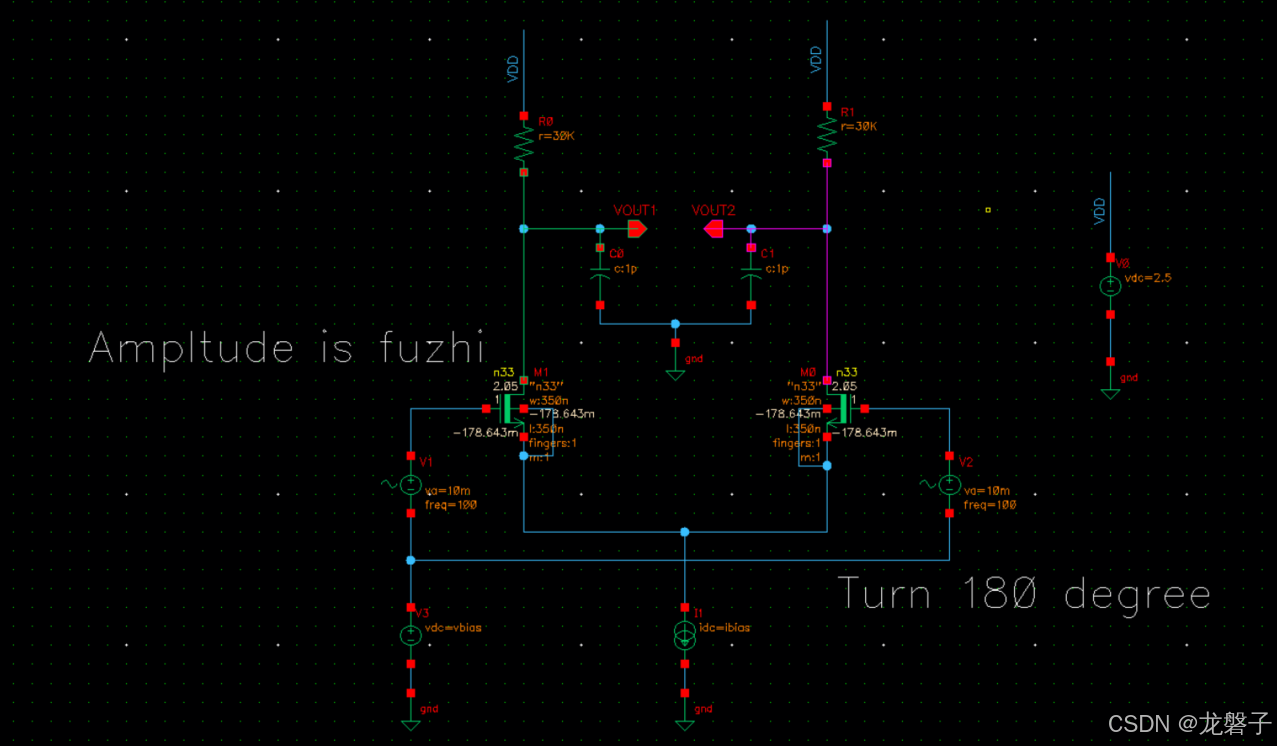

瞬态仿真电路图

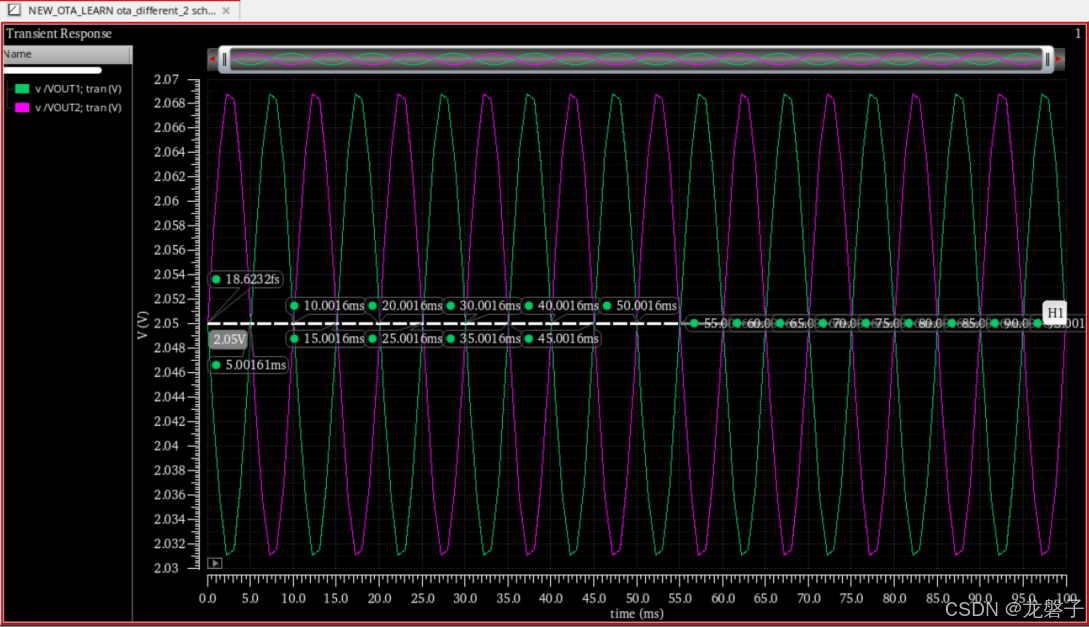

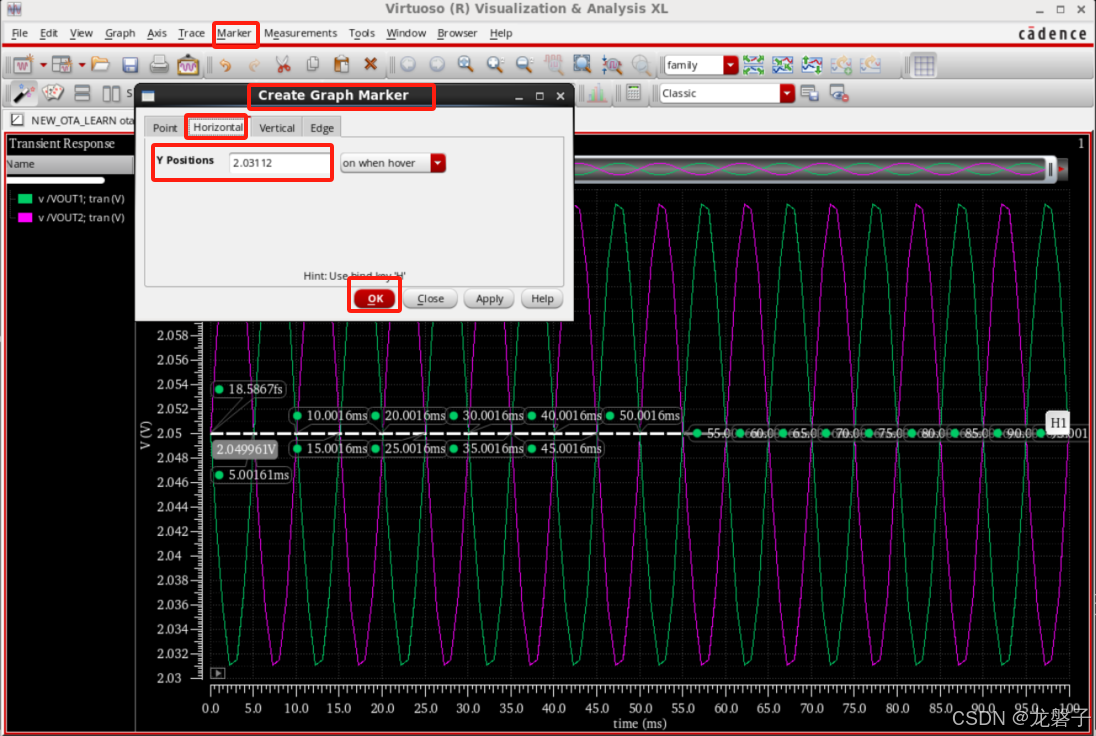

查看输出图像定横坐标

如果M3是在饱和区的情况下，这个输出图像是不会随着vbias的变动而变动的。
