小白跟做江科大51单片机之AT24C02数据存储

1.导入Delay、key、LCD1602相关文件

2.控制逻辑

以I2C去写入，用AT24C02包装好，main调用即可

3.编写I2C.c代码

看着这六个状态编

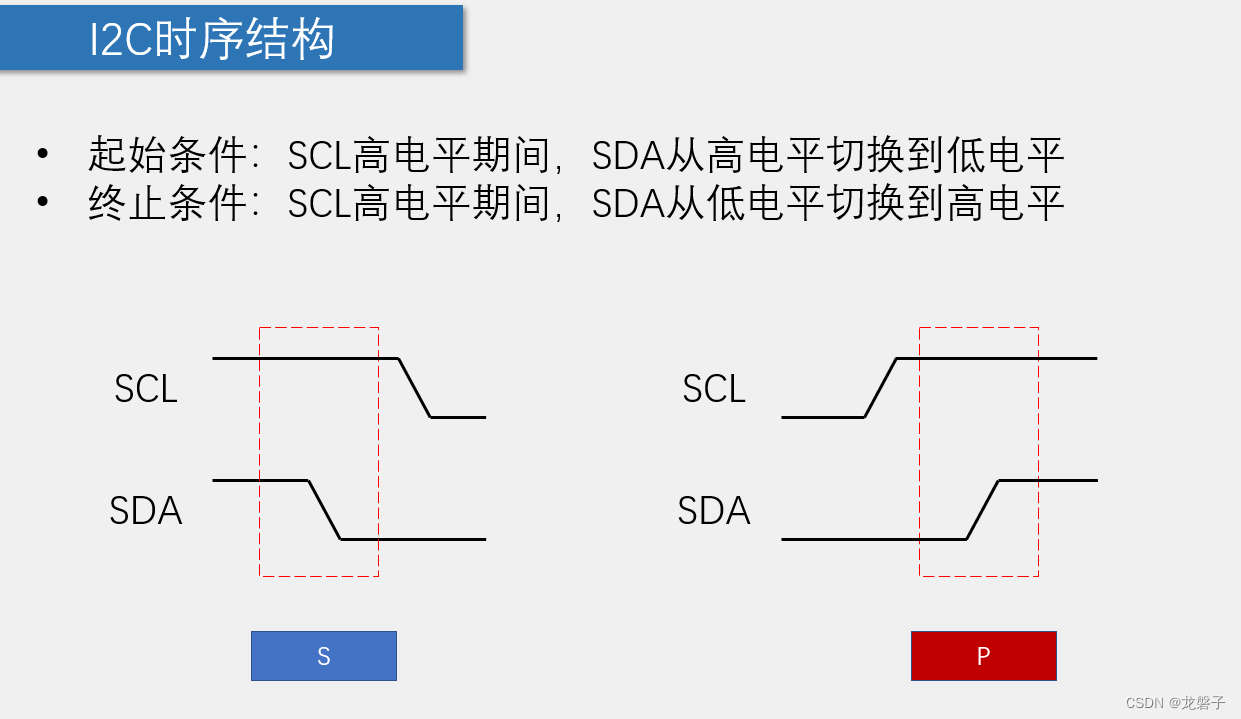

图1 开和关

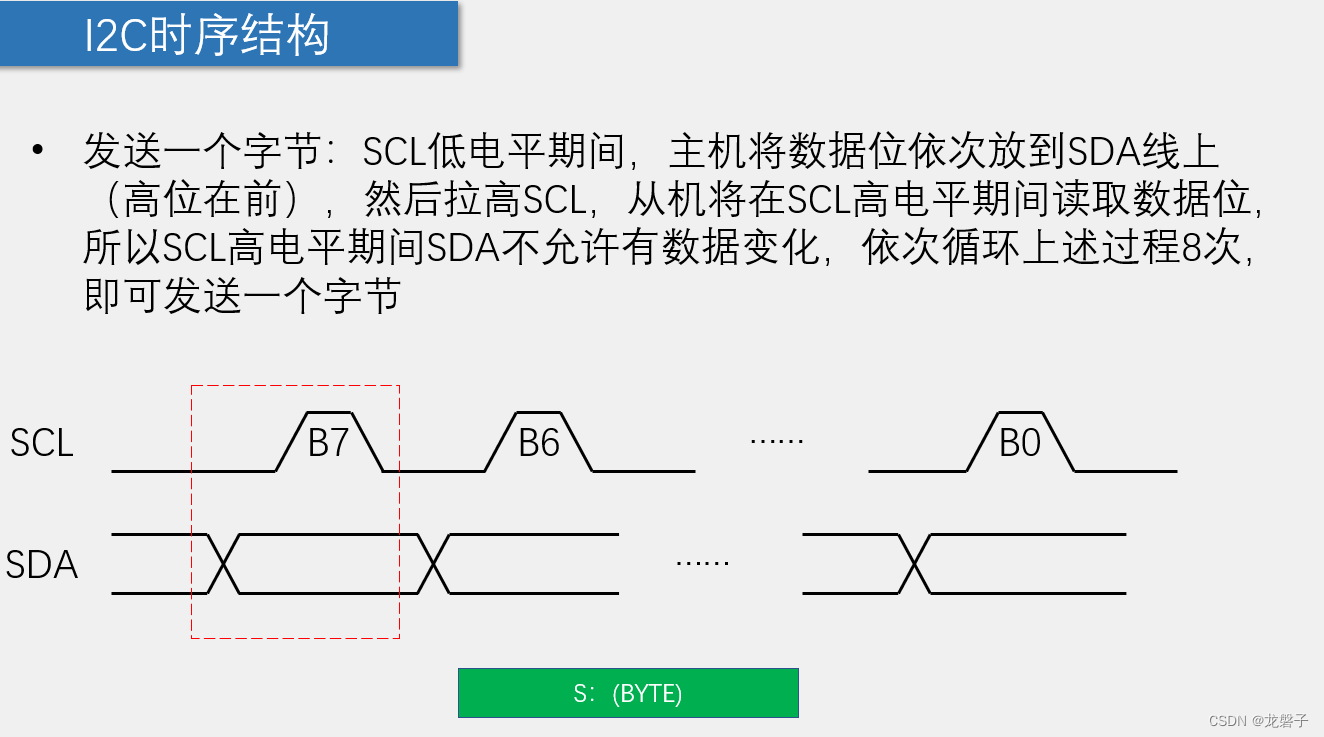

图2 发送一个字节

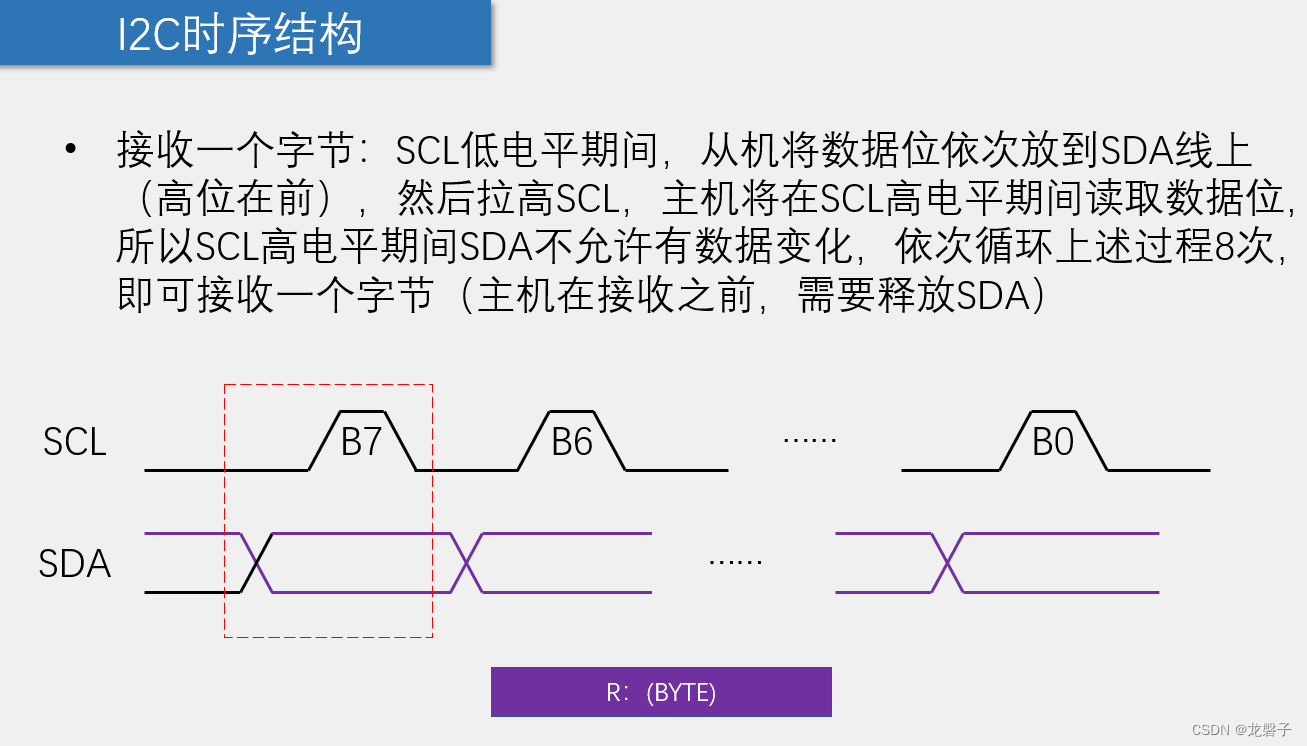

图3 接收一个字节

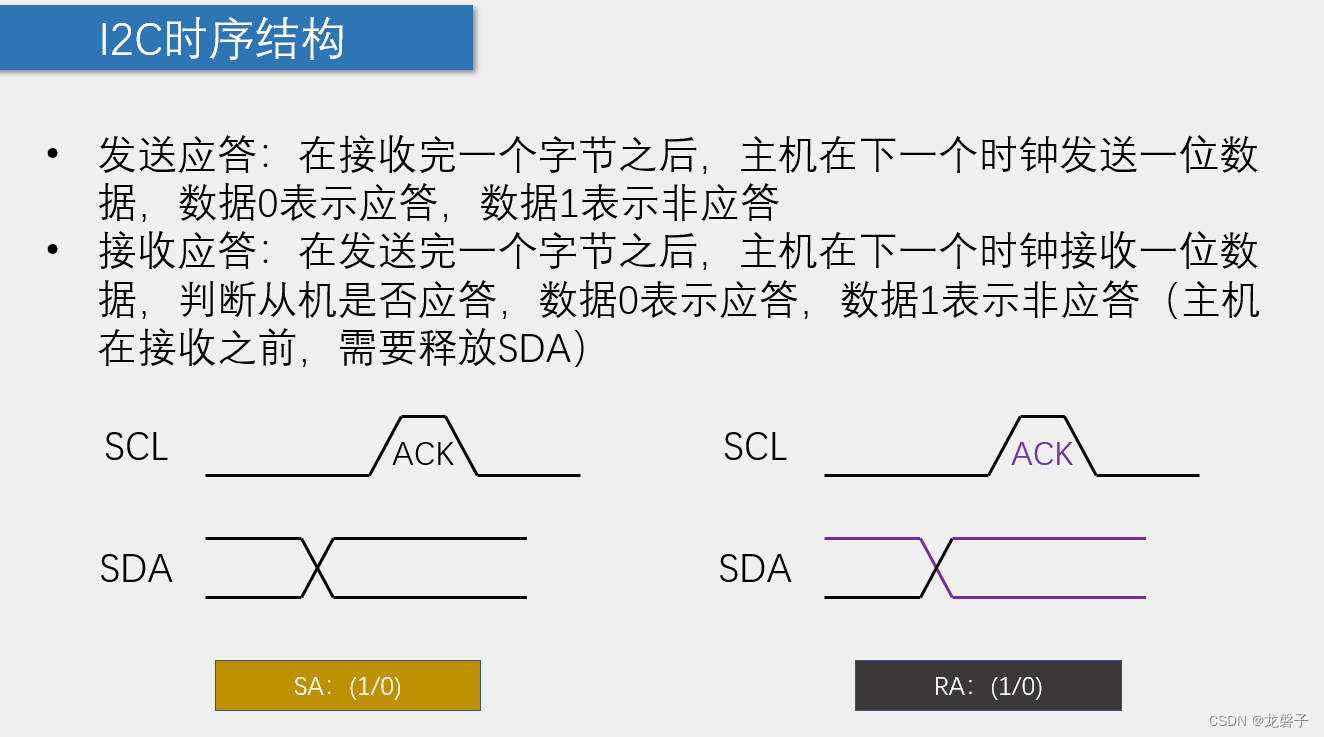

图4 接收和发送应答

I2C.c文件

#include <REGX52.H>
sbit I2C_SCL = P2^1;
sbit I2C_SDA = P2^0;

/**
  * @brief  I2C开始
  * @param  无
  * @retval 无
  */
void I2C_Start(void)
{
    //空闲状态默认SCL和SDA是高电平的
    I2C_SDA=1;    //SDA可能是0，可能是1
    I2C_SCL=1;    //SCL在I2C复合的时候有可能为低电平
    I2C_SDA=0;    //SDA要换为低电平
    I2C_SCL=0;    //SCL要换为低电平
}

/**
  * @brief  I2C发送一个字节
  * @param  Data 要发送的字节
  * @retval 无
  */

void I2C_Send(unsigned char Data)
{
    //默认I2C_SCL=0;
    unsigned char i;
    for(i=0;i<8;i++)
    {
        I2C_SDA=Data&(0x80>>i);
        I2C_SCL=1;

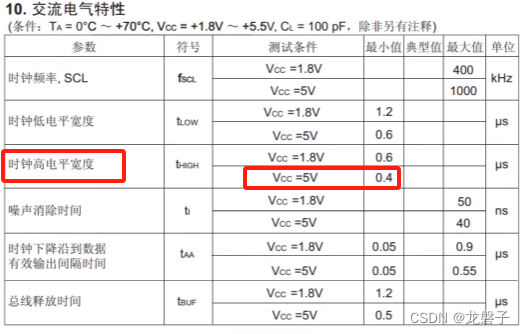

        I2C_SCL=0;    //写了立马就读没超过最大时钟
    }

}

/**
  * @brief  I2C接收一个字节
  * @param  无
  * @retval 接收到的一个字节数据
  */
unsigned char I2C_Receive(void)   //这里不需要参数Data
{
    unsigned char Receive_Data=0x00,i;
    I2C_SDA=1;  //接收之前需要释放，释放SDA是这个语句
    for(i=0;i<8;i++)
    {
        I2C_SCL=1;  //低电平不允许读取，所以要为1
        if(I2C_SDA)Receive_Data|=(0x80>>i);    //第一次读的是最高位
        I2C_SCL=0;
    }
    return Receive_Data;
}

/**
  * @brief  I2C发送应答
  * @param  ACK_select 应答位，0为应答，1为非应答
  * @retval 无
  */
void I2C_Send_ACK(unsigned char ACK_select)
{
    //返回需要通过时序变化，不能直接返回参数值
    I2C_SDA=ACK_select;  //SDA就是应答位
    //发送应答过程
    I2C_SCL=1;
    I2C_SCL=0;
}

/**
  * @brief  I2C接收应答位
  * @param  无
  * @retval 接收到的应答位，0为应答，1为非应答
  */
unsigned char I2C_Receive_ACK(void)
{
    unsigned char ACK_bit;
    //返回需要通过时序变化，不能直接返回参数值
    I2C_SDA=1;  //SDA释放
    //发送应答过程
    I2C_SCL=1;    //SCL拉高可以读取
    ACK_bit=I2C_SDA;
    I2C_SCL=0;
    return ACK_bit;
}

/**
  * @brief  I2C停止
  * @param  无
  * @retval 无
  */
void I2C_Stop(void)
{  //归为0上拉才有意义
    I2C_SDA=0;    //在终止之前，SDA有可能是0，有可能是1
    I2C_SCL=1;    //符合空闲状态标准
    I2C_SDA=1;     //符合空闲状态标准
}

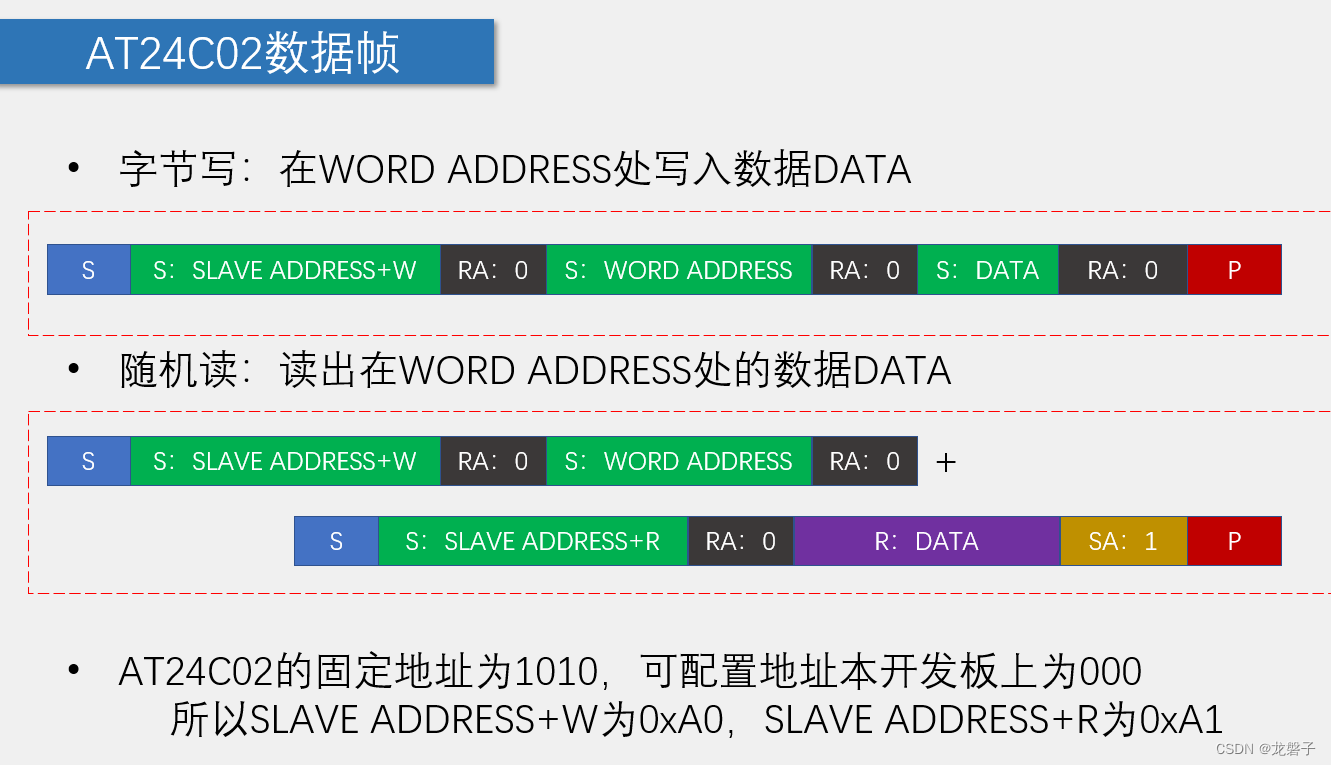

4.看此图编写AT24C02.c代码

#include <REGX52.H>
#include "I2C.h"

#define AT24C02_ADDRESS        0xA0  //默认地址

void AT24C02_WriteByte(unsigned char WordAddress,Data)
{
    I2C_Start();
    I2C_Send(AT24C02_ADDRESS);
    I2C_Send_ACK(0);
    I2C_Send(WordAddress);
    I2C_Send_ACK(0);
    I2C_Send(Data);   //第一个字节数据
    I2C_Send_ACK(0);
    I2C_Stop();
}

unsigned char AT24C02_ReadByte(unsigned char WordAddress)
{
    unsigned char num;
    I2C_Start();
    I2C_Send(AT24C02_ADDRESS);
    I2C_Receive_ACK();     ///开始接收，所以是receive_ACK
    I2C_Send(WordAddress);
    I2C_Receive_ACK();
    I2C_Start();    //直接开始，无需停止
    I2C_Send(AT24C02_ADDRESS|0x01);   //这表示为读
    I2C_Receive_ACK();
    num=I2C_Receive();
    I2C_Send_ACK(1);
    I2C_Stop();
    return num;
}

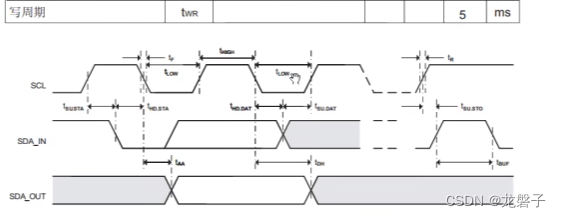

写完要等待5ms

5.编写main代码

#include <REGX52.H>
#include "LCD1602.h"
#include "key.h"
#include "AT24C02.h"
#include "Delay.h"

unsigned char keynum;
unsigned int  figure=0;

void main()
{
    LCD_Init();
    LCD_ShowString(1,1,"Hello!   ");
    while(1)
    {
        keynum=Key();
        //K1按键，Num自增
        if(keynum==1)
        {
            figure++;
            LCD_ShowNum(2,1,figure,5);
        }
        //K2按键，Num自减
        if(keynum==2)
        {
            figure--;
            LCD_ShowNum(2,1,figure,5);
        }
        //K3按键，向AT24C02写入数据
        if(keynum==3)
        {
            AT24C02_WriteByte(0,figure%256);
            Delay(5);
            AT24C02_WriteByte(1,figure/256);
            Delay(5);

            LCD_ShowString(2,1,"Write ok");
            Delay(1000);
            LCD_ShowString(2,1,"              ");
            Delay(500);
        }
        //K4按键，从AT24C02读取数据
        if(keynum==4)
        {
            static int temp=0;
            temp=AT24C02_ReadByte(0);
            temp|=AT24C02_ReadByte(1)<<8;     //这一步为叠加数据
            LCD_ShowString(2,1,"Read  ok");
            Delay(500);
            LCD_ShowString(2,1,"        ");
            LCD_ShowNum(2,1,temp,5);
            Delay(1000);
        }
    }
}

6.试验结果展示

AT24C02存储
