【LTspice仿真篇】：RC电路搭建

---

---

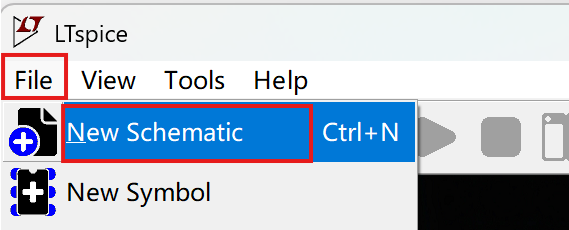

1. 新建原理图

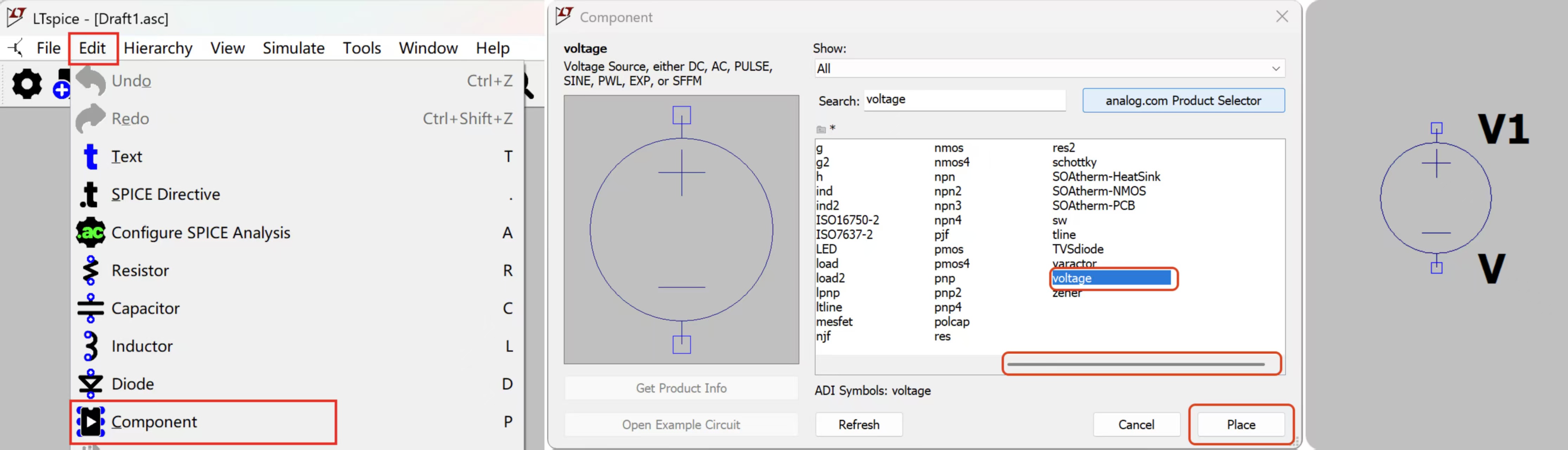

2. 放置电压源

放置一个电压源后，右键可取消放置第二个

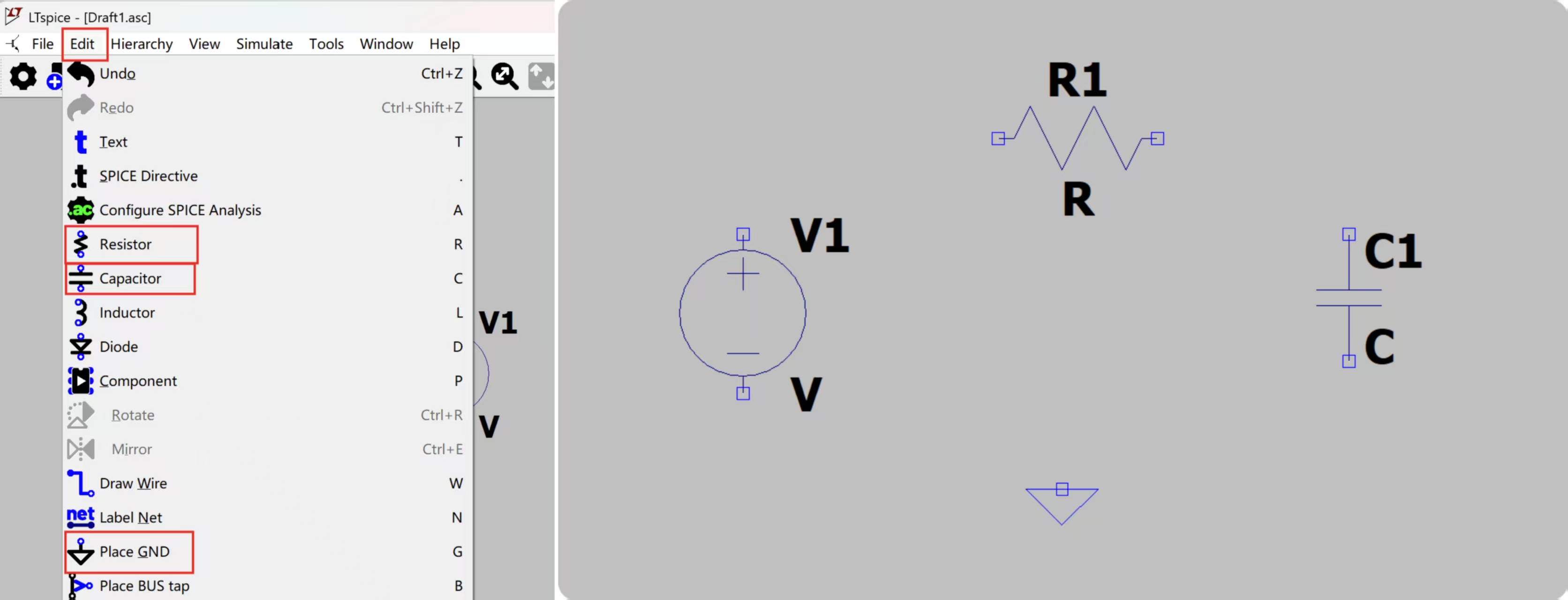

3. 放置电阻，电容，地

ctrl + r：旋转

4. 连线

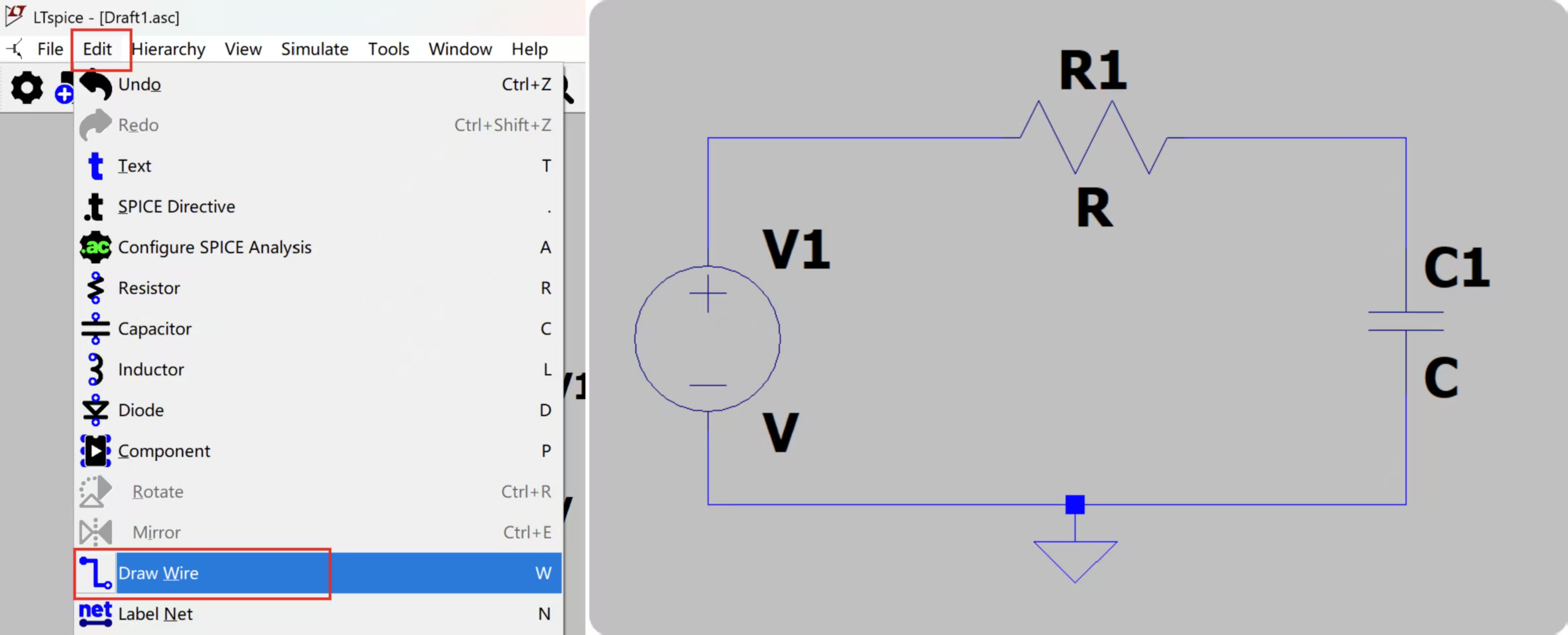

连好线后，右键取消连线状态

5. 编辑元器件参数

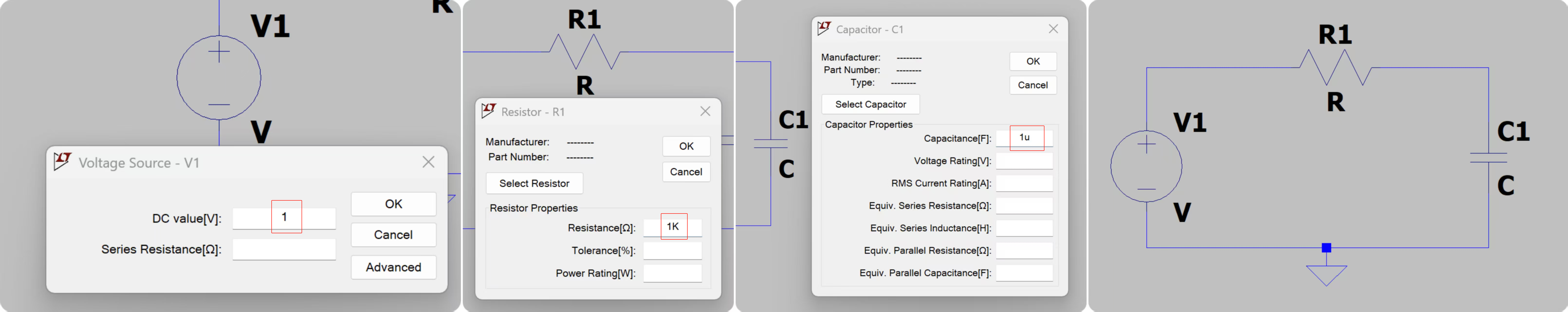

鼠标箭头放到元器件上，右键编辑属性参数

6. 编辑仿真参数

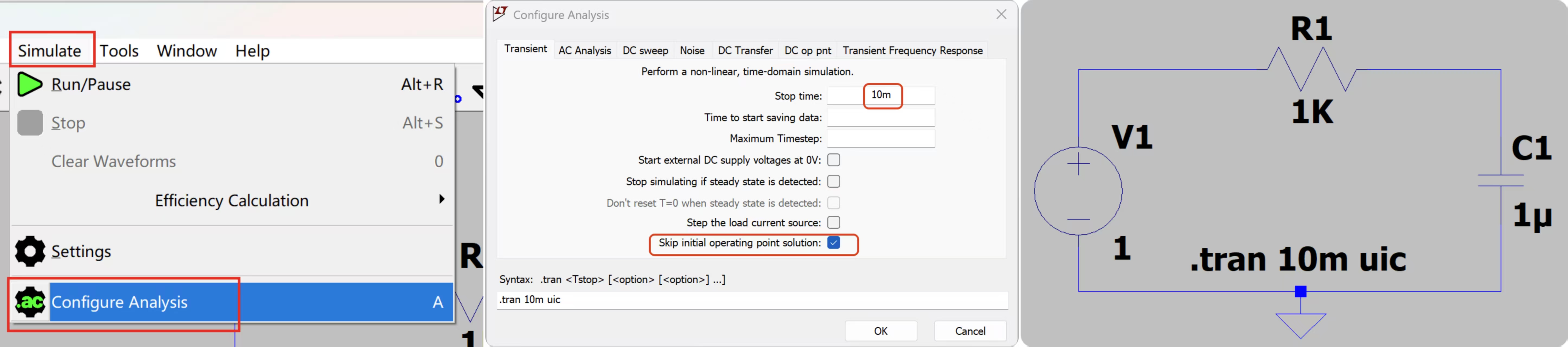

设置仿真结束时间为 10 ms
勾选跳过初始工作点求解

RC电路时间常数RC = 1K * 1uF = 1ms，1RC时完成63.2%的充放电，5RC时完成99.3%（工程上视为完成），10ms仿真时长包含10个时间常数，可完整观测全过程

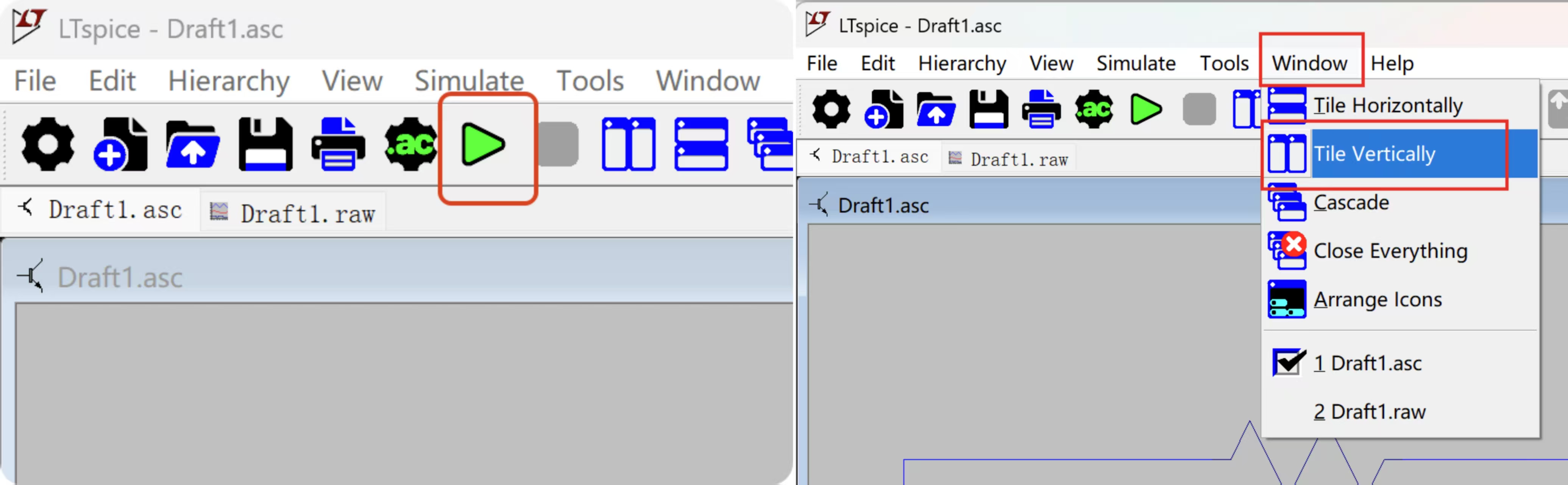

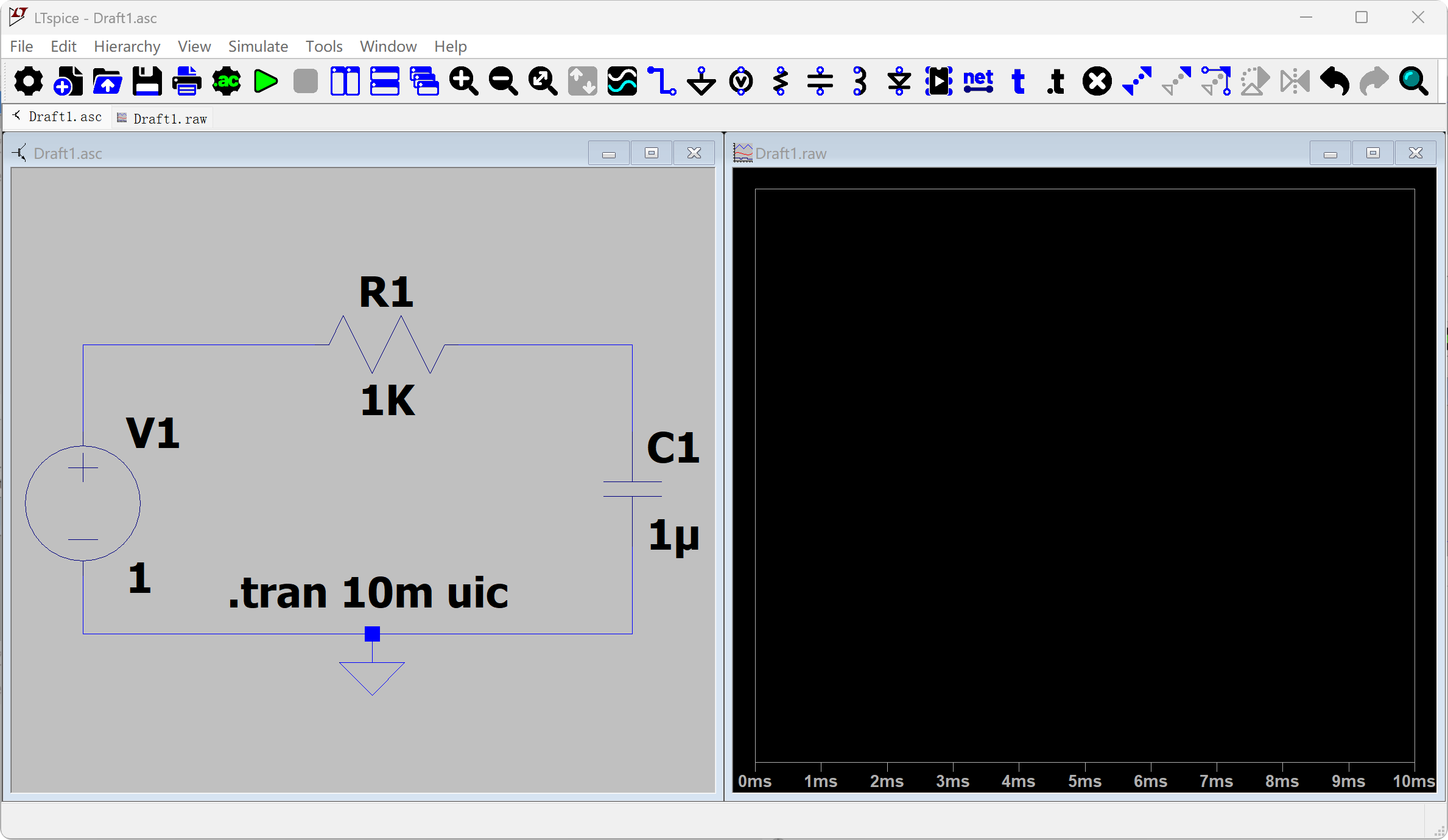

7. 运行仿真

鼠标放在原理图上，按下空格键可以放大原理图

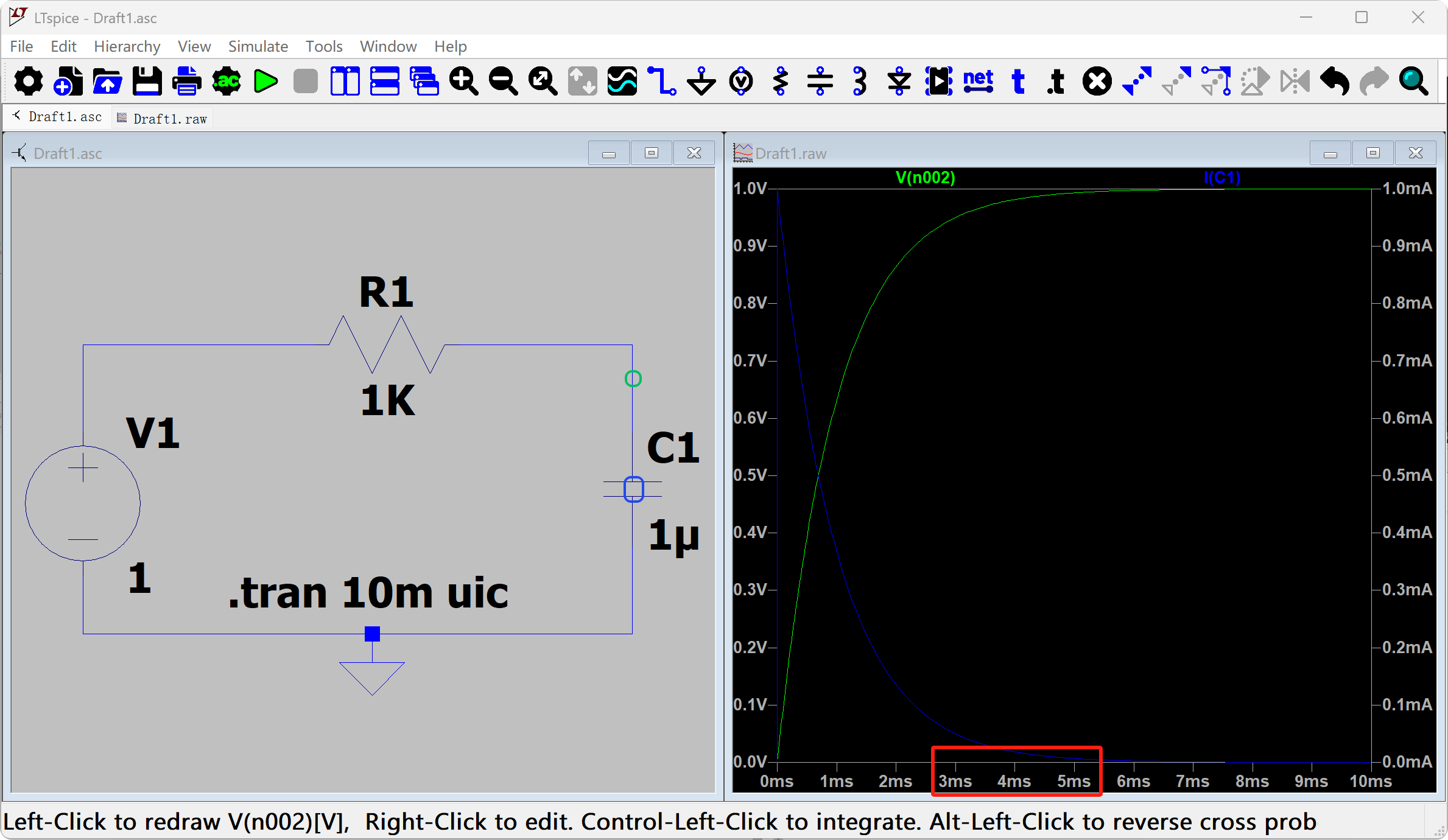

鼠标放在绿色圆圈处(电容连接线上)，点击查看电压波形；放在蓝色圆圈处(电容器件)，点击查看电流波形。

动态工作过程：

1. t=0⁺瞬间：电容等效为短路，瞬时电流最大；电容电压Vc=0；
2. 充电阶段（0<t<5ms）：电流呈指数衰减；电容电压按指数规律上升；
3. 稳态阶段（t≥5ms）：电流趋近于零：I≈0；电容充满：Vc≈V；

---
