ospf综合实验

1, R4为ISP,其上只能配置IP地址, R4与其他所有直连设备间均使用公有1P
2，R3-R5/6/7为MGRE环境，R3为中心站点：
3,整个oSPF环境IP基于172.16.0.0/16划分,
4,所有设备均可访问R4的环回;
5,减少LSA的更新量,加快收敛,保障更新安全;
6，全网可达

area-0：172.16.0.0/19

area-1：172.16.32.0/19

area-2：172.16.64.0/19

area-3：172.16.96.0/19

area-4：172.16.128.0/19

rip：172.16.160.0/19

剩余：172.16.192.0/19、172.16.224.0/19

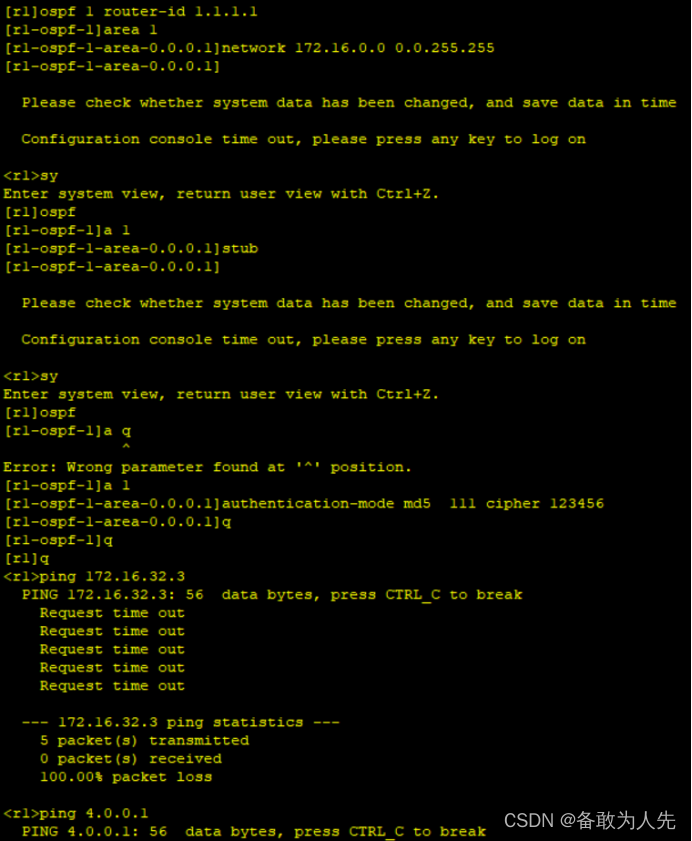

R1

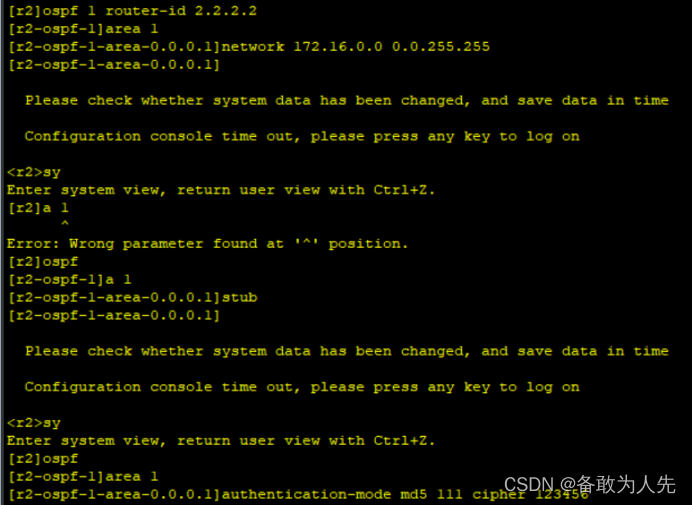

R2

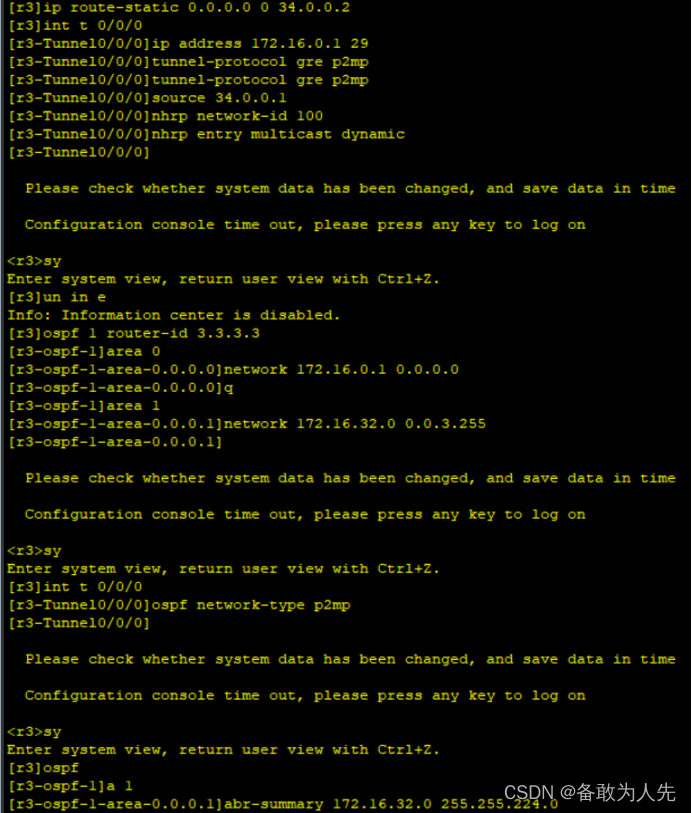

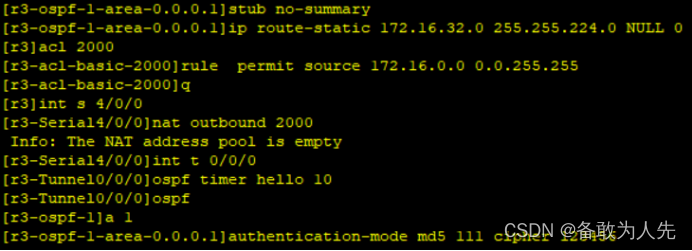

R3

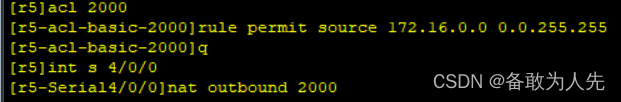

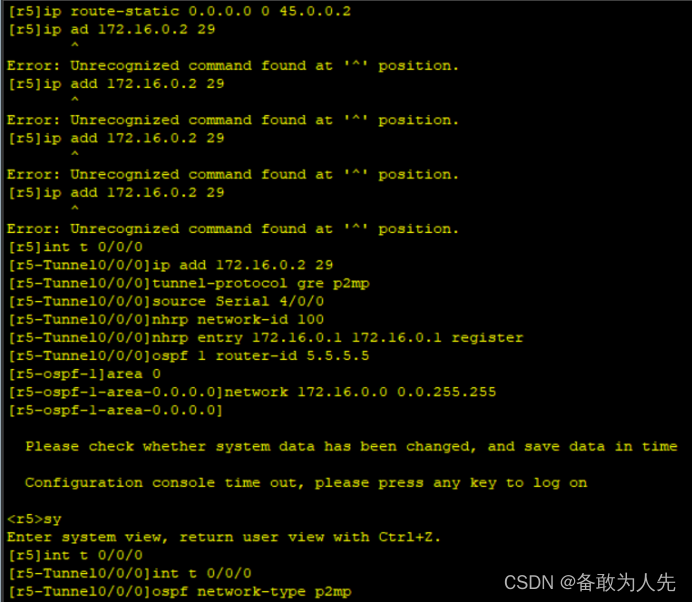

R5

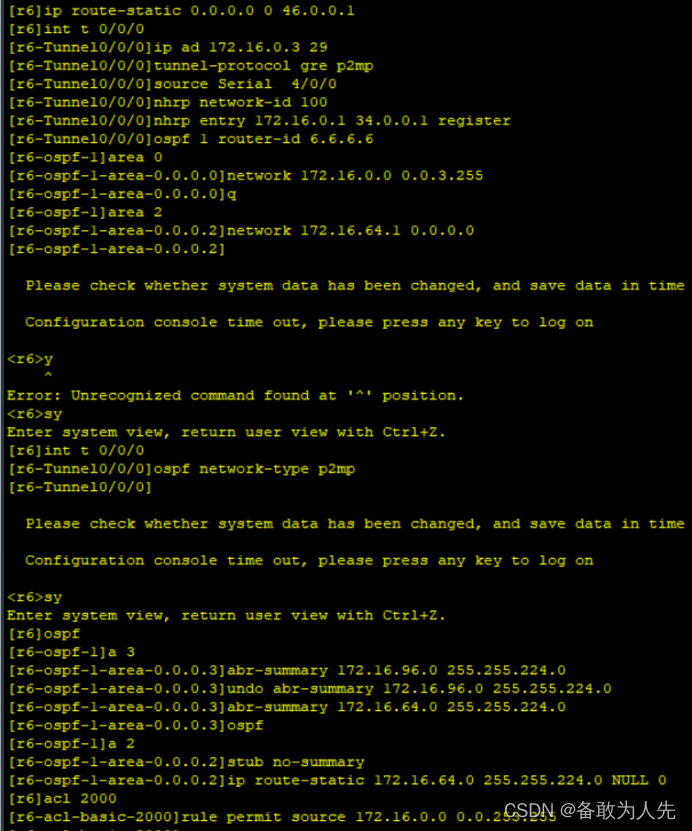

R6

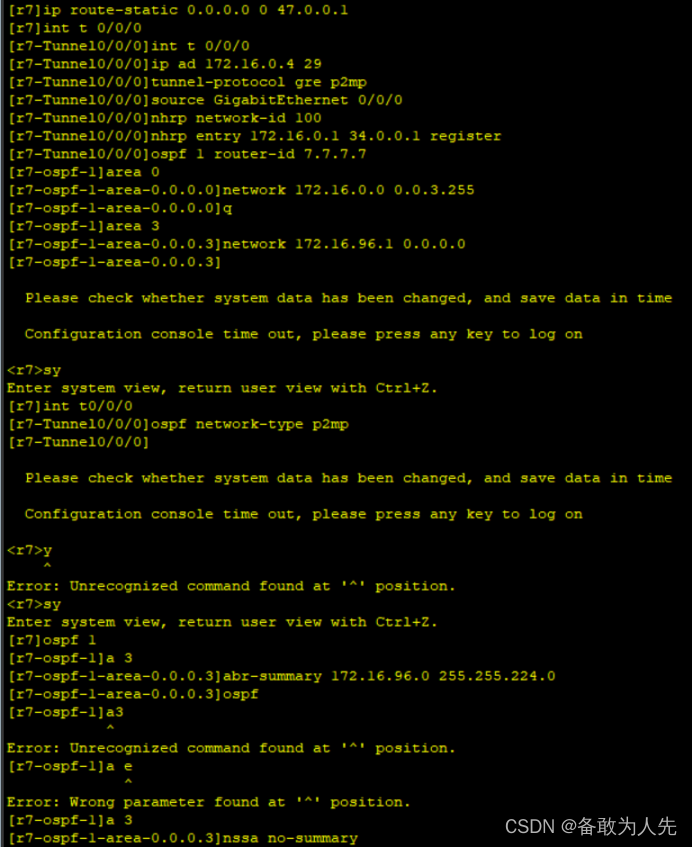

R7



R8

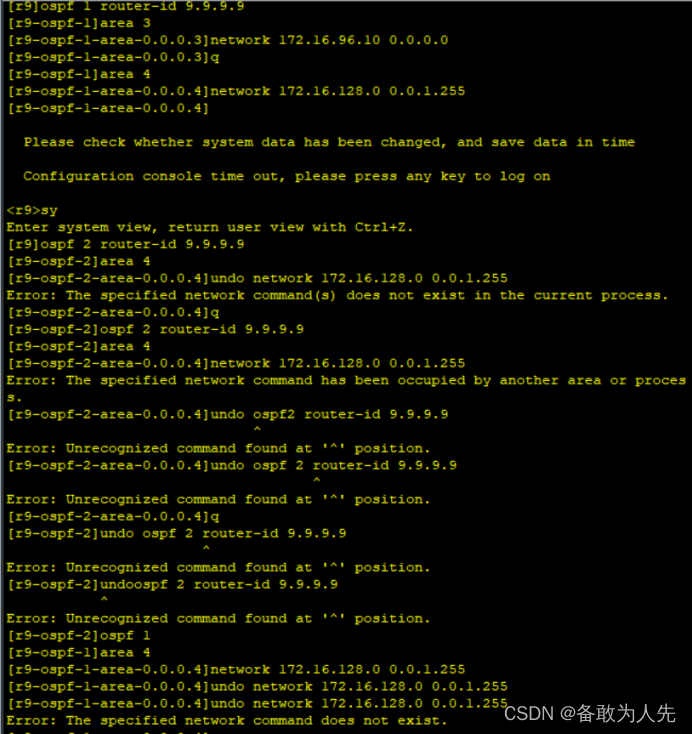

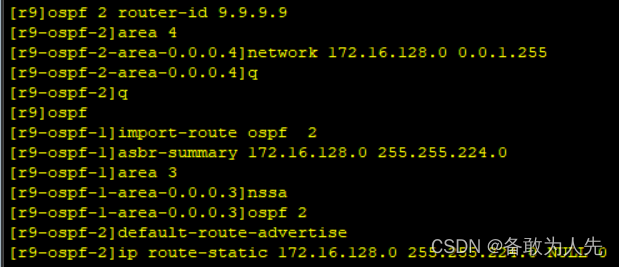

R9





R10

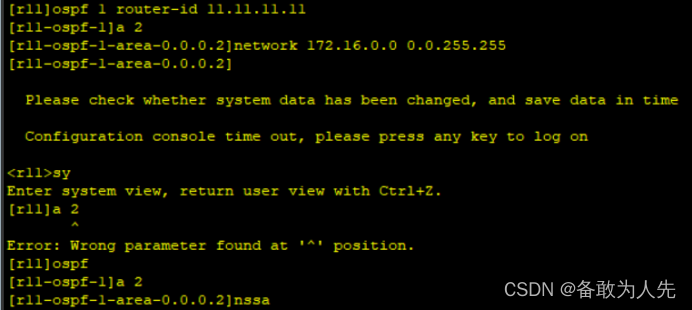

R11

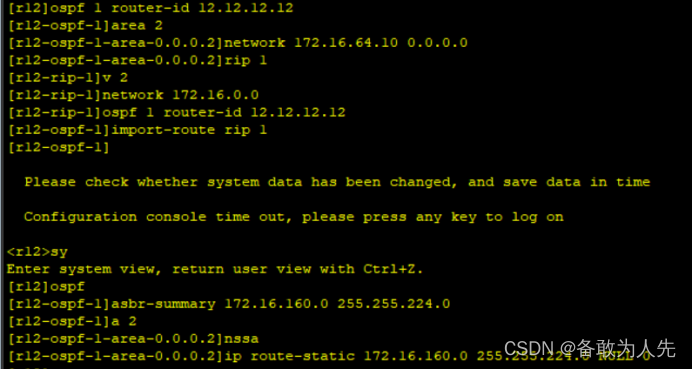

R12



地址池配置有点小问题
