文章描述了一个网络配置问题，涉及多个AS（自治系统）之间的通信。AS1和AS3各有两个环回地址，192.168.1.0/24和192.168.2.0/24不能在任何协议中宣告，但需要能互相通讯。其他环回地址为10.0.0.0/24和11.0.0.0/24。解决方案包括使用OSPF建立初步连接，建立IBGP和EBGP对等体关系，修改下一跳属性以防止环路，并通过静态路由控制流量方向。

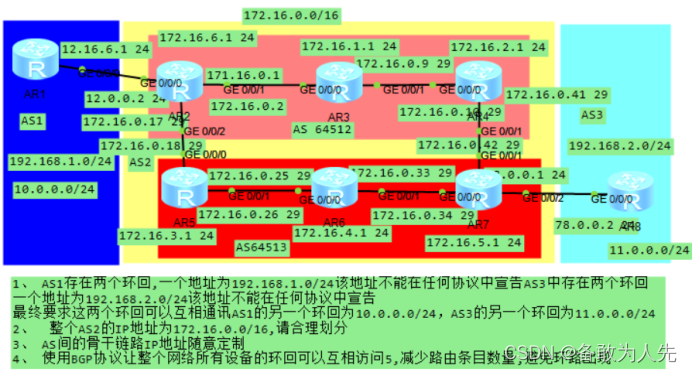

1、 AS1存在两个环回,一个地址为192.168.1.0/24该地址不能在任何协议中宣告AS3中存在两个环回
一个地址为192.168.2.0/24该地址不能在任何协议中宣告
最终要求这两个环回可以互相通讯AS1的另一个环回为10.0.0.0/24，AS3的另一个环回为11.0.0.0/24
2、  整个AS2的IP地址为172.16.0.0/16,请合理划分
3、 AS间的骨干链路IP地址随意定制
4、 使用BGP协议让整个网络所有设备的环回可以互相访问5,减少路由条目数量,避免环路出现1.IP划分

AS1存在两个环回，一个地址为192.168.1.0/24该地址不能在任何协议中宣告；AS3中存在两个环回，一个地址为192.168.2.0/24该地址不能在任何协议中宣告，最终要求这两个环回可以互相通讯 As1的另一个环回为10.0.0.0/24，AS3的另一个环回为11.0.0.0/24

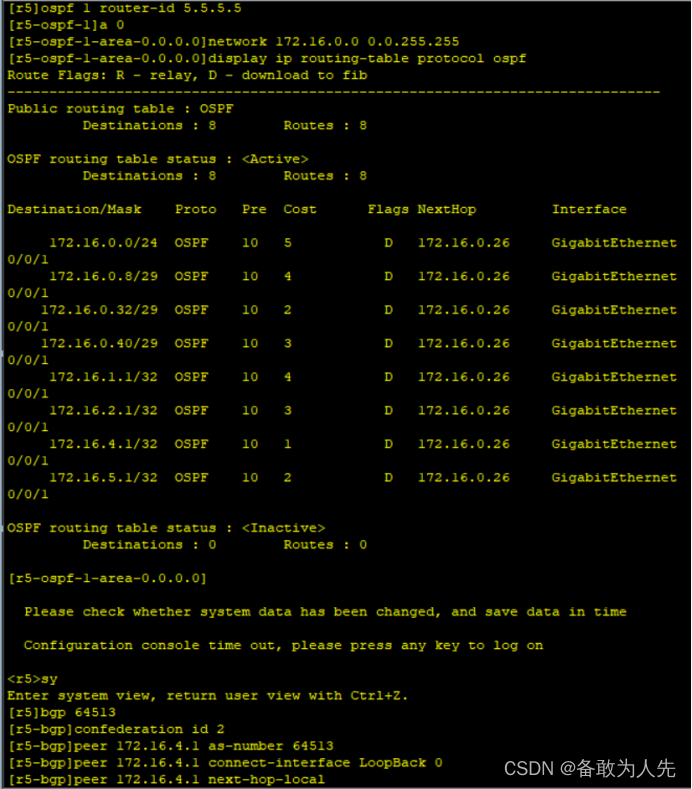

 首先使用ospf建立通讯连接

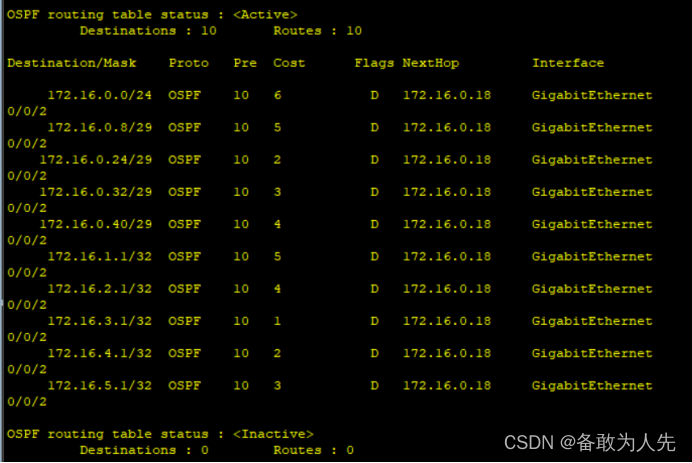

可以看到通过ospf获取到汇总后的网段

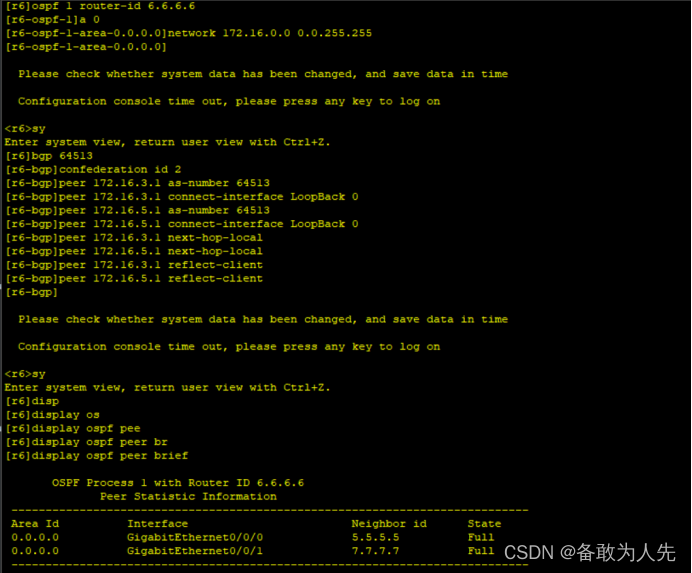

建立联邦的IBGP对等体关系

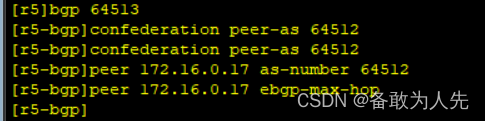

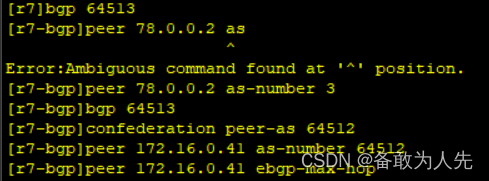

建立联邦的EBGP对等体关系

将下一跳的属性修改为自身

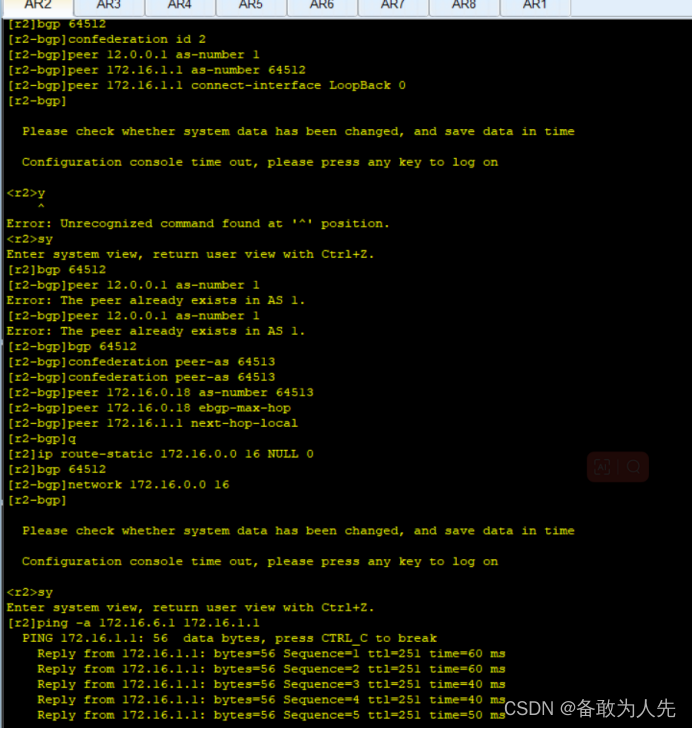

r2设置空接口防止环路并宣告AS 2内的环回（r7同理）

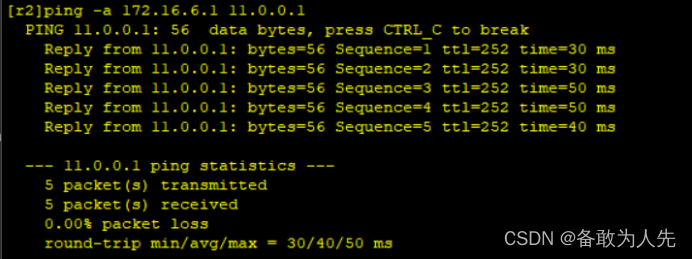

检查是否环回之间可以互相访问

检查是否环回之间可以互相访问

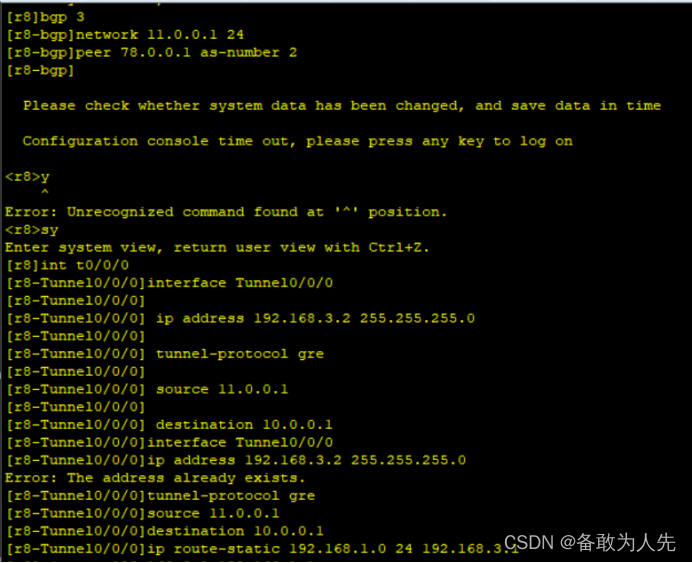

在r1和r8上写个静态控制流量方向

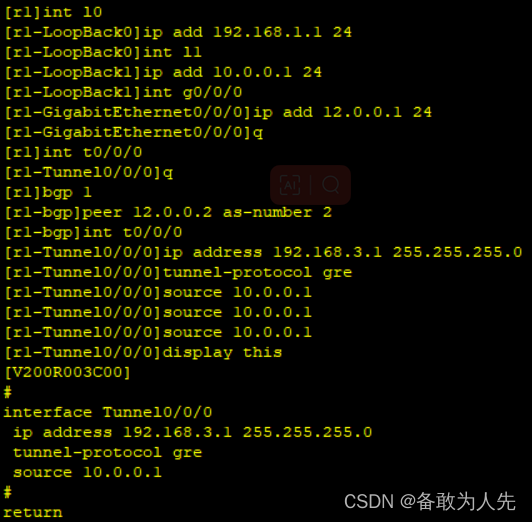

r1至r8配置

R1

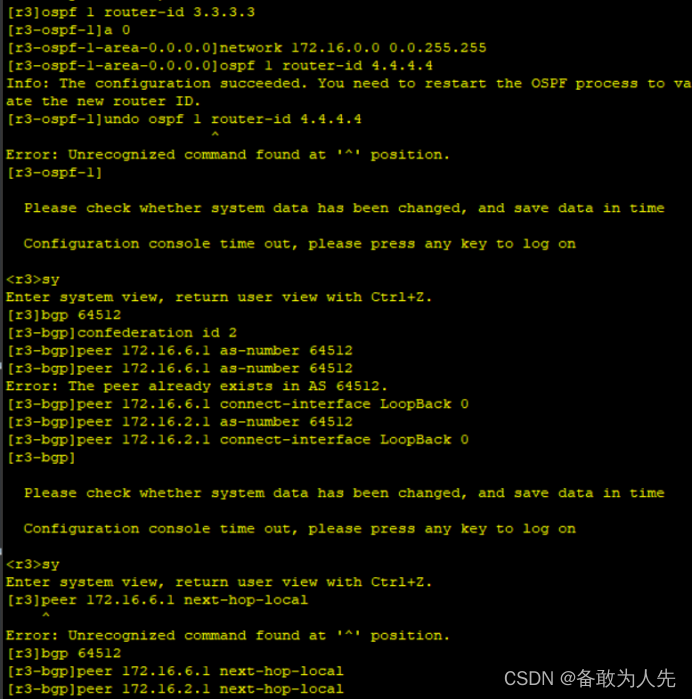

R2

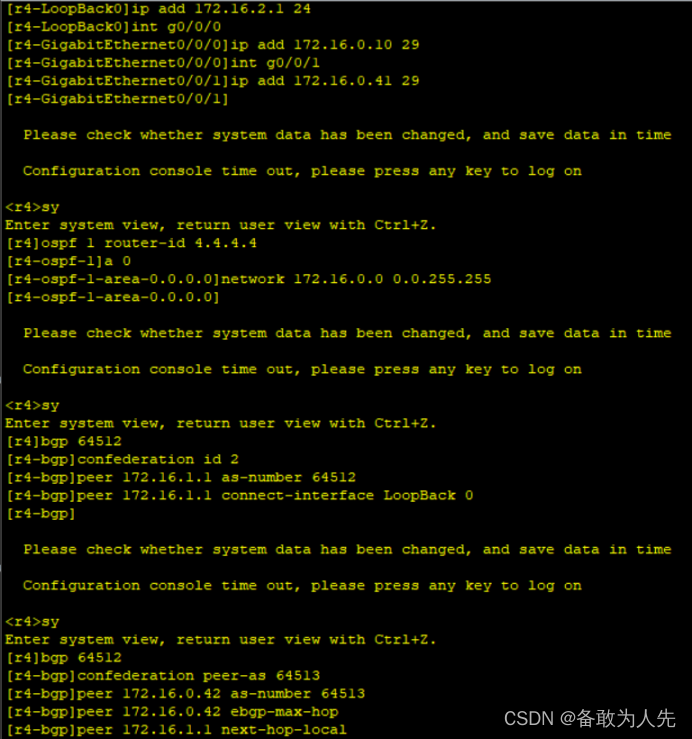

R3



 R4

 R5

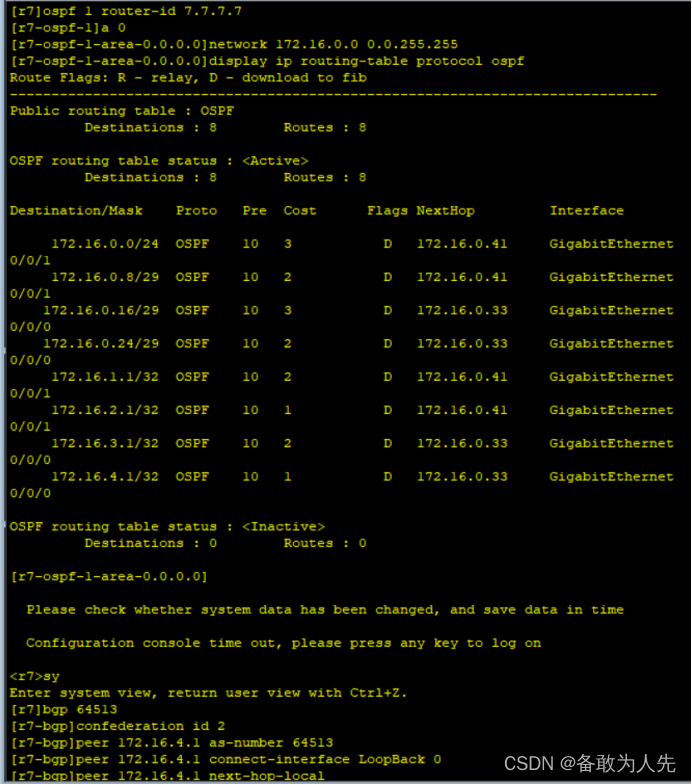

 R6



  R7



 R8
