文章描述了一个网络配置场景，其中R6作为ISP只配置IP地址，R1至R5使用私有网段。R1/R4/R5建立全连接(MGRE)结构，而R1/R2/R3形成Hub-Spoke结构，R1作为中心节点。所有私有网段通过OSPF协议实现通信。配置过程包括设定路由、开启伪广播、修改接口类型以及运行OSPF等步骤，最终目标是查看路由表确认配置正确性。

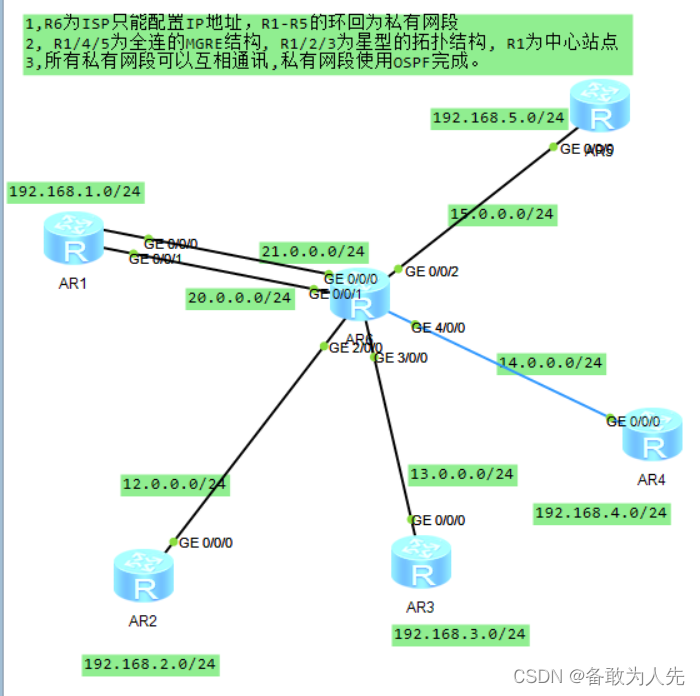

1,R6为ISP只能配置IP地址，R1-R5的环回为私有网段2, R1/4/5为全连的MGRE结构, R1/2/3为星型的拓扑结构, R1为中心站点3,所有私有网段可以互相通讯,私有网段使用OSPF完成。
定义公网网段和私有网段(详细见下图)，ISP设备仅配置IP地址，R1/R4/R5构建 Full-Mesh 结构。R1/R2/R3构建 Hub-Spoke 结构，R1为NHS4.除ISP设备，其余路由器运行OSPF

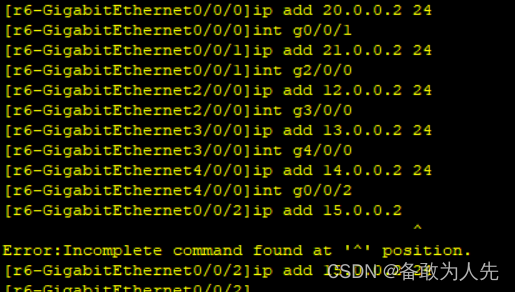

IP+loopBack
思路：搭建Hub-Spoke结构R1为中心站点，R2、R3为分支隧道接口网段定义为192.168.10.0/24
之后写缺省路由，开启伪广播，更改接口，搭建full mesh,更改接口类型，运行OSPF即可，最后看路由表。

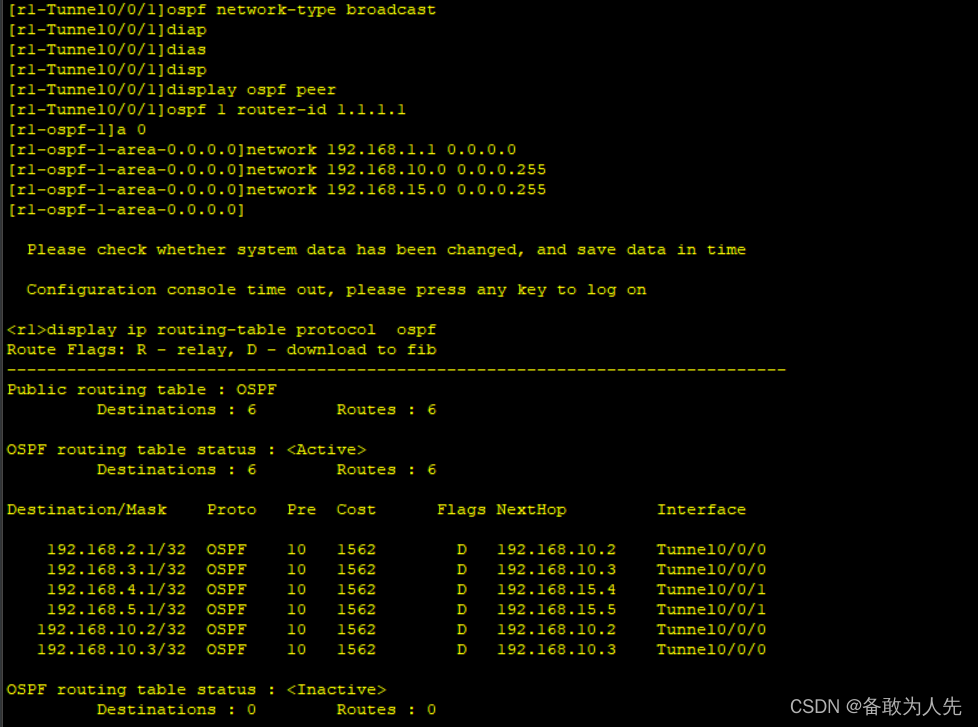

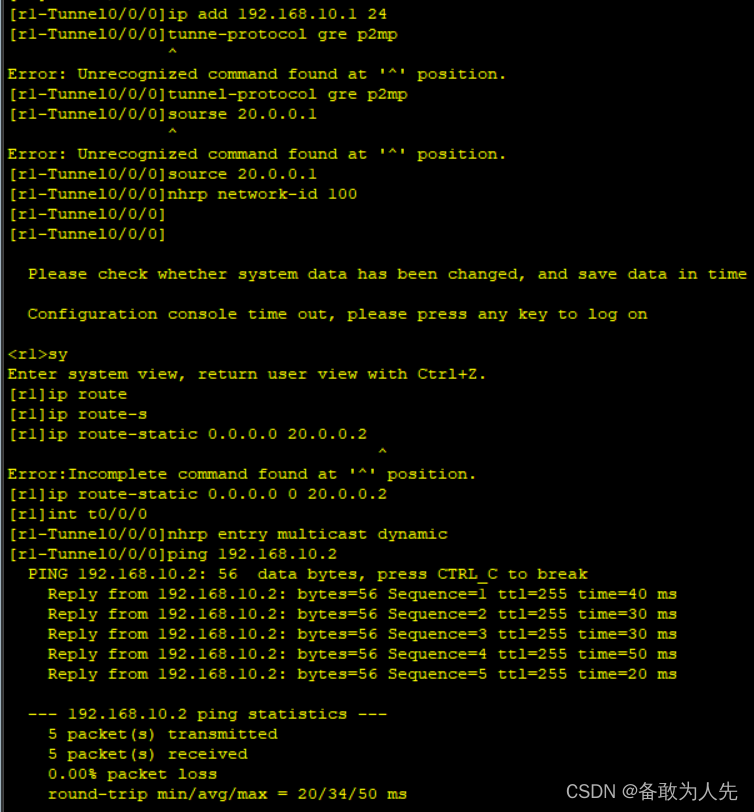

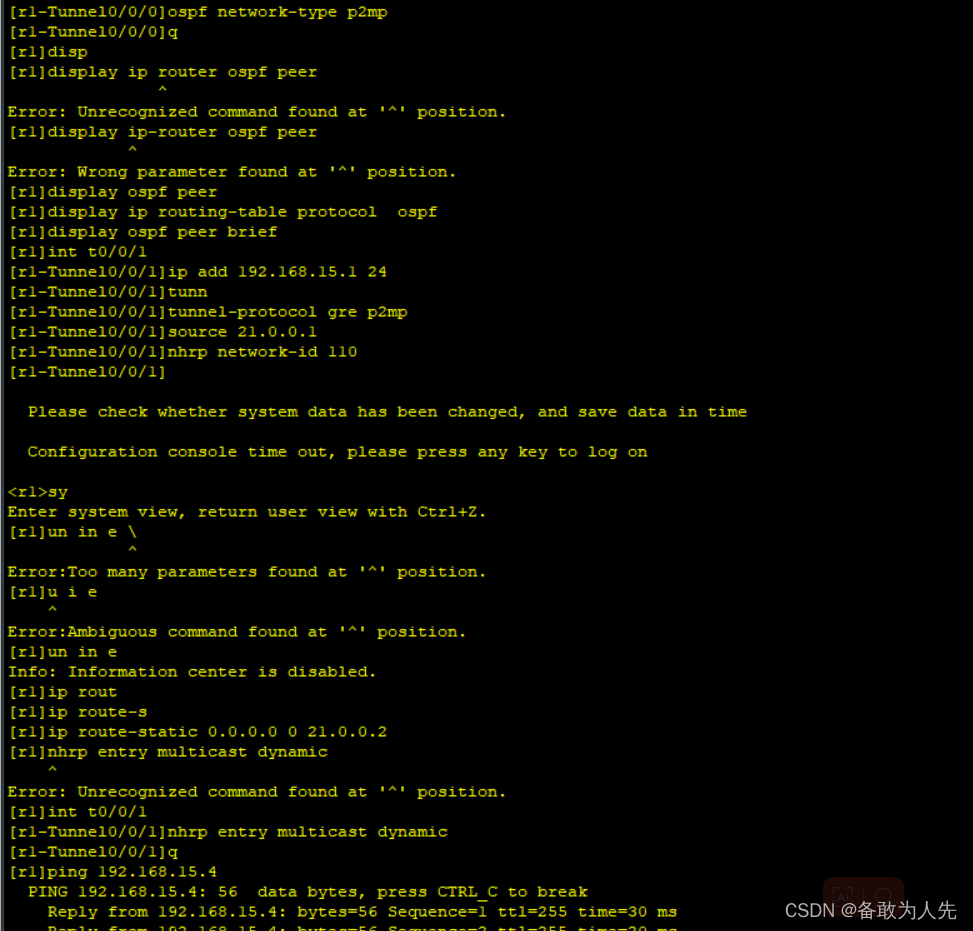

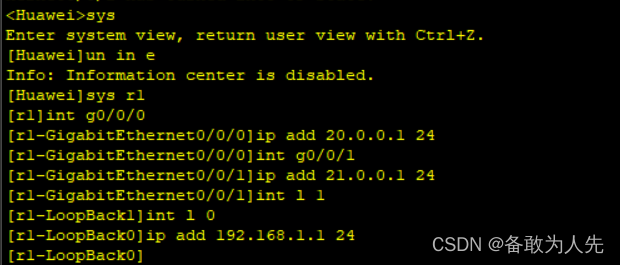

R1

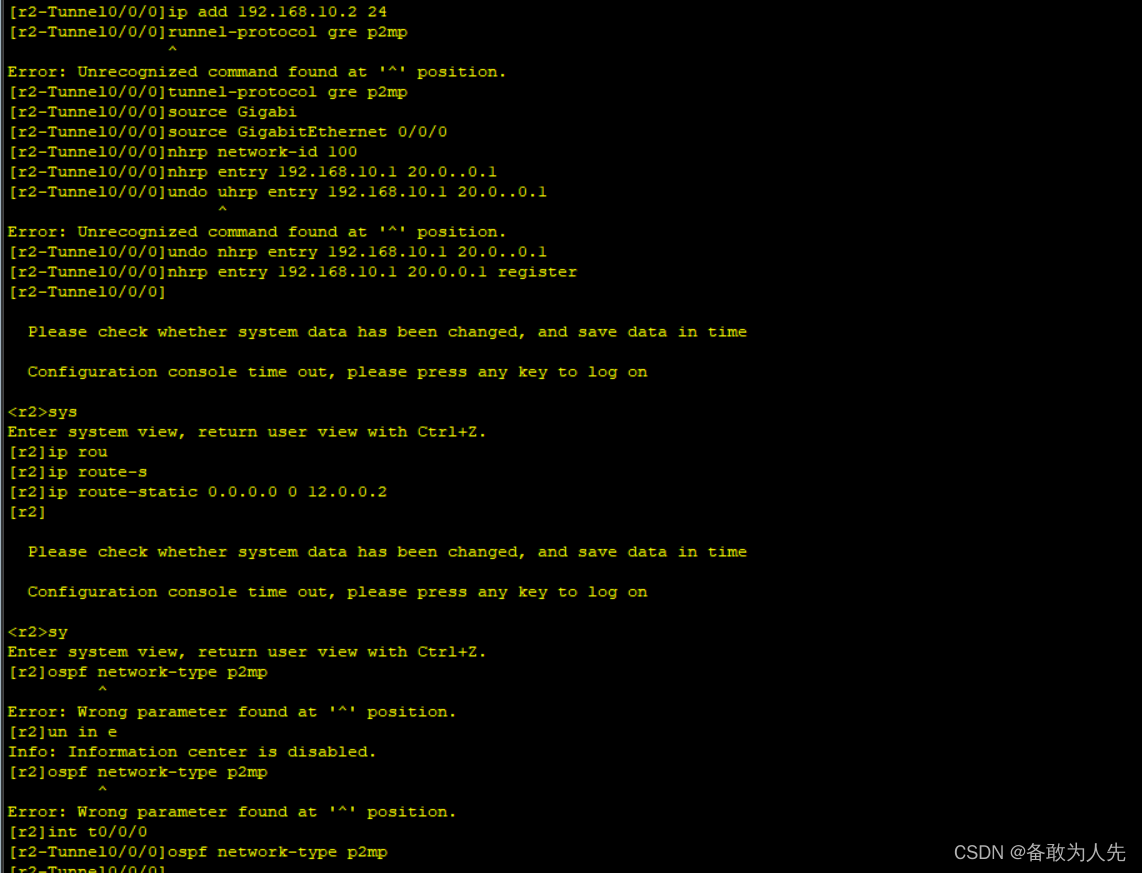

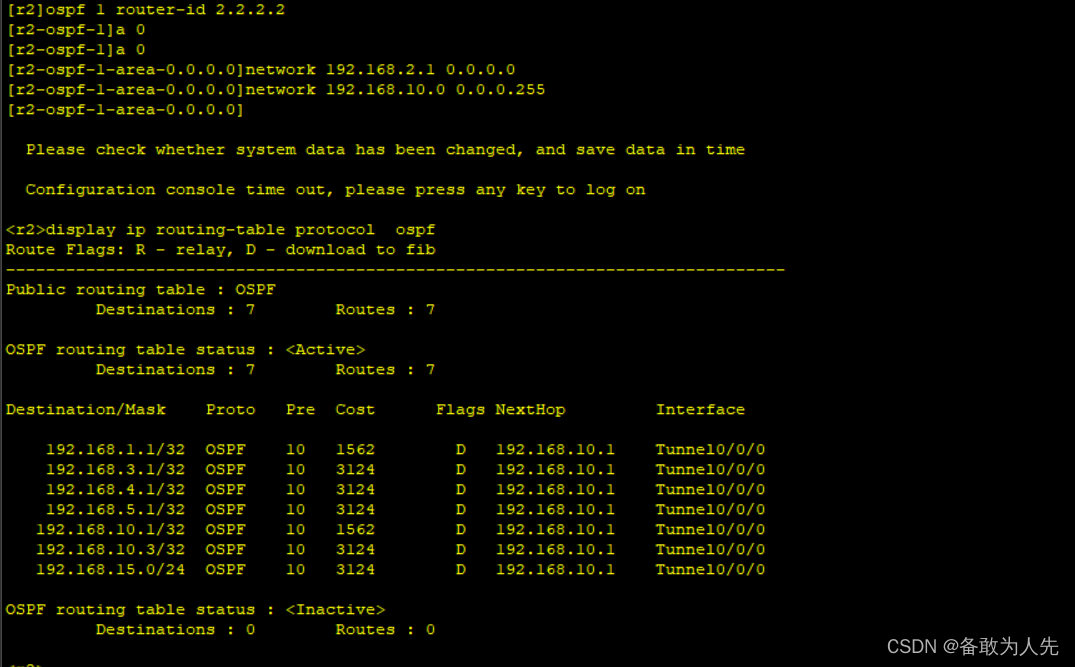

r2

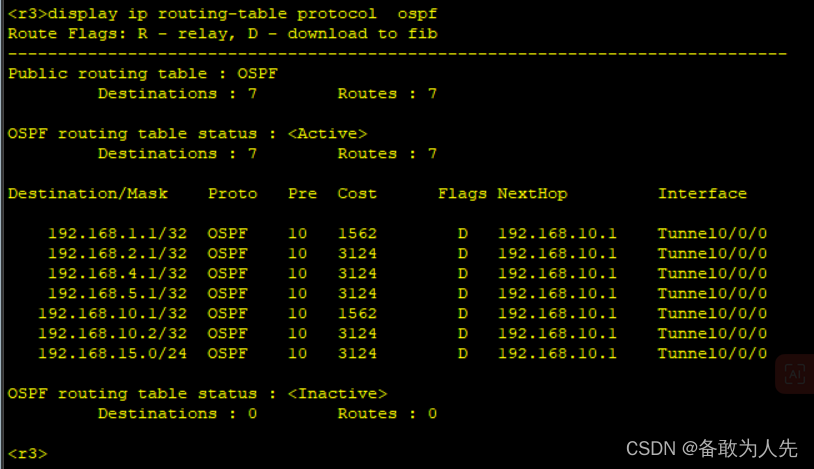

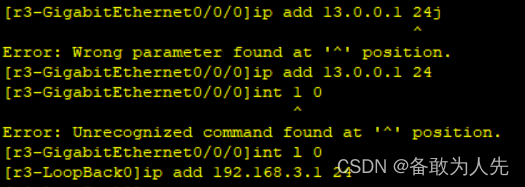

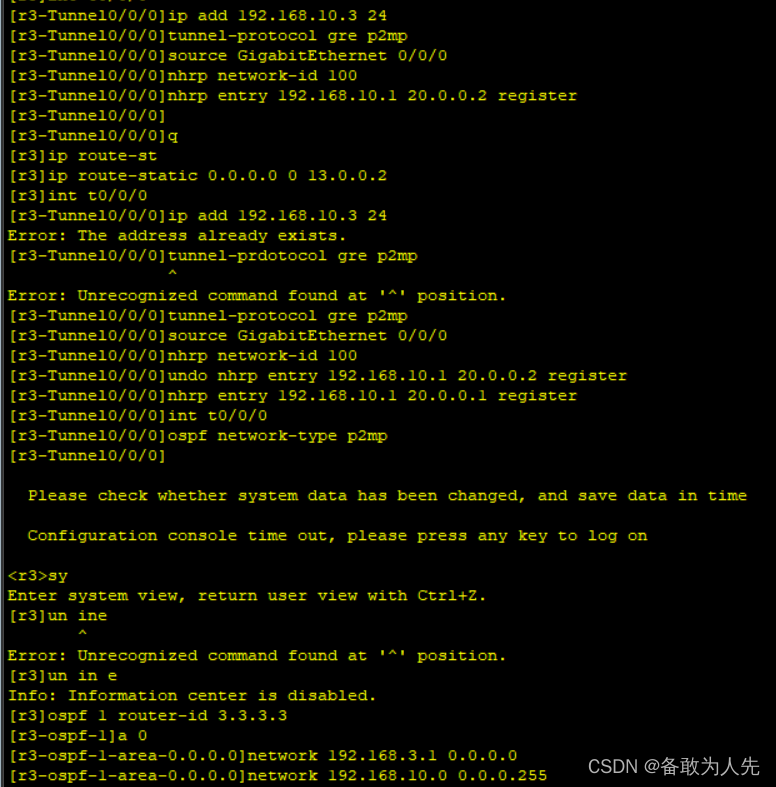

r3

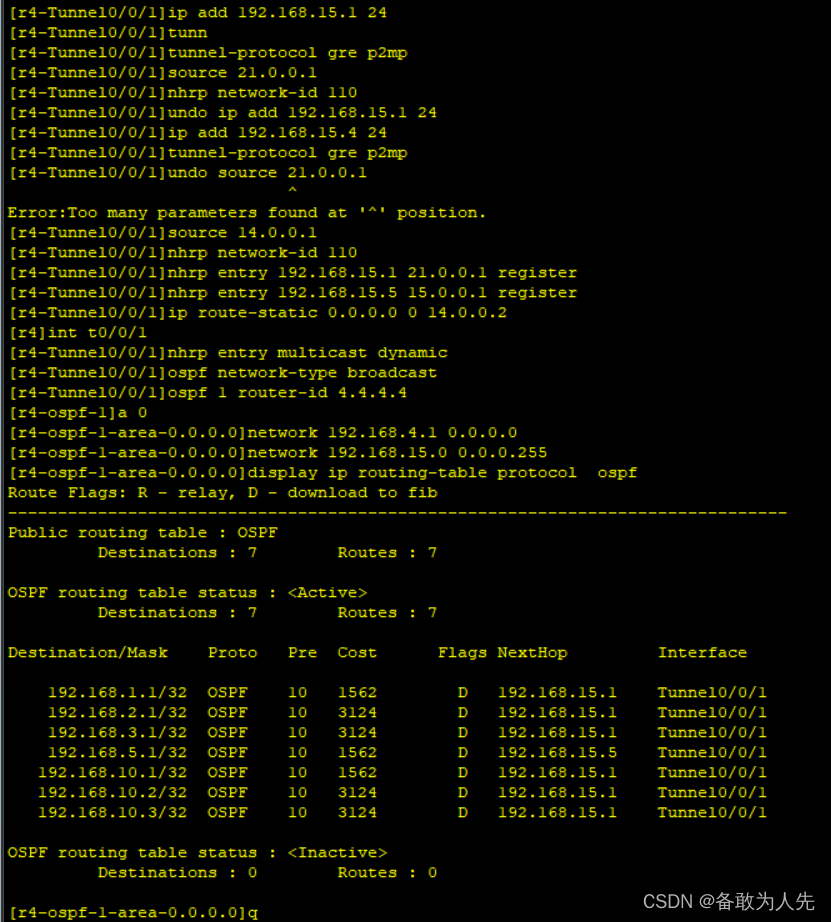

r4

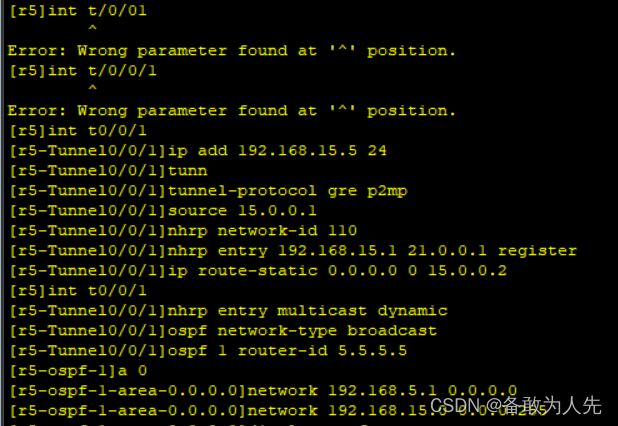

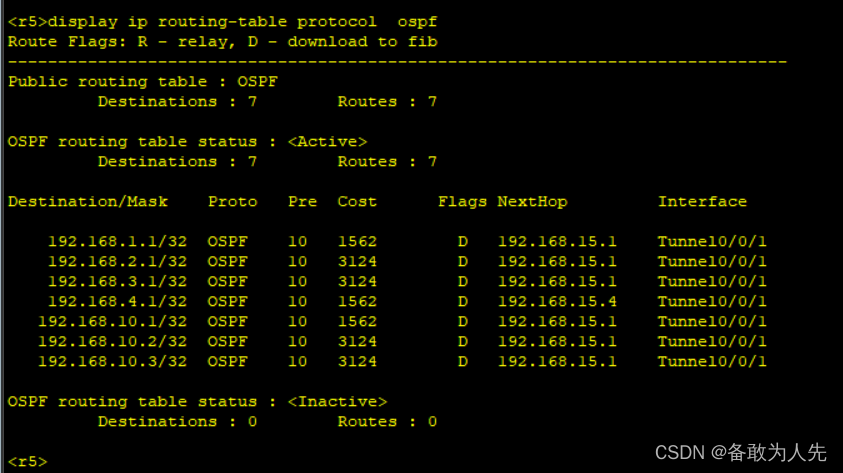

R5
