中断的具体行为
文章目录
中断/异常的响应序列
当Cortex-M3处理器开始响应一个中断或异常时，会自动执行一系列操作来保存当前的执行状态，并准备执行中断服务例程（ISR）。这个过程可以分为三个主要步骤：入栈、取向量和更新寄存器。
入栈
响应异常的第一个行动是自动保存现场的必要部分。具体来说，Cortex-M3会依次将以下8个寄存器的值压入适当的堆栈中
-
入栈顺序
Cortex-M3会依次将以下8个寄存器的值压入适当的堆栈中：
- xPSR（程序状态寄存器）
- PC（程序计数器）
- LR（链接寄存器）
- R12（寄存器12）
- R3（寄存器3）
- R2（寄存器2）
- R1（寄存器1）
- R0（寄存器0）
堆栈选择
- 如果当前代码正在使用PSP（线程堆栈指针），则这些寄存器的值会被压入PSP管理的堆栈中，即使用线程堆栈。
- 否则，它们会被压入MSP（主堆栈指针）管理的堆栈中，即使用主堆栈。
一旦进入了服务例程，将一直使用主堆栈（MSP）。
堆栈变化
假设入栈开始时，SP的值为N，则在入栈后，堆栈内部的变化如下表所示：
堆栈地址 寄存器 被保存的顺序 N-4 xPSR 2 N-8 PC 1 N-12 LR 8 N-16 R12 7 N-20 R3 6 N-24 R2 5 N-28 R1 4 N-32 R0 3
内部入栈顺序

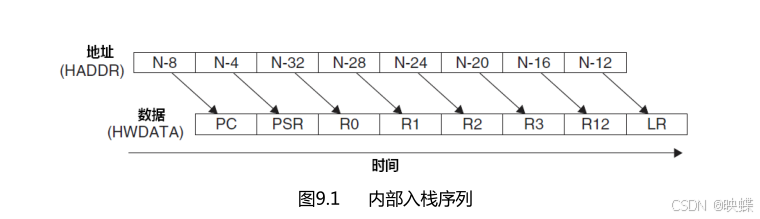

虽然上述表格显示了寄存器被压入堆栈的顺序，但在Cortex-M3的内部，这个顺序实际上是被打乱的。这种打乱顺序的目的是为了更早地启动服务例程指令的预取（需要修改PC），并在早期更新xPSR中的IPSR位段的值。
为什么选择这些寄存器
在ARM架构上，有一套C函数调用标准约定（AAPCS），它规定了函数调用时寄存器的使用方式。Cortex-M3的入栈顺序遵循了这一标准，使得中断服务例程（ISR）可以用C语言编写。编译器优先使用被入栈的寄存器来保存中间结果，从而简化了ISR的编写。
寄存器压栈的顺序
R0-R3和R12是最后被压入堆栈的。这样做的原因是为了更容易地使用SP基址来索引寻址，以及为了LDM等多重加载指令（LDM必须加载地址连续的一串数据）。参数的传递也是受益者，使得可以通过压入栈的R0-R3方便地取出参数（主要为系统软件所利用，多见于SVC与PendSV中的参数传递）。
取向量
当Cortex-M3处理器正在进行入栈操作时，指令总线（I-Code总线）也在同时执行另一项重要的任务：从向量表中找出正确的异常向量，并在服务程序的入口处预取指令。这种并行处理的能力得益于Cortex-M3的专用总线设计，使得入栈操作和取指操作可以同时进行。
更新寄存器
-
在入栈和取向量的工作都完成后，执行服务例程之前，还需要更新一系列的寄存器：
- SP（堆栈指针）：
- 在入栈操作中，堆栈指针（PSP或MSP）会被更新到新的位置。
- 在执行服务例程后，将由MSP负责对堆栈的访问。
- PSR（程序状态寄存器）：
- IPSR位段（位于PSR的最低部分）会被更新为新响应的异常编号。
- PC（程序计数器）：
- 在向量取出完毕后，PC将指向服务例程的入口地址。
- LR（链接寄存器）：
- LR的用法将被重新解释，其值被更新成一种特殊的值，称为“EXC_RETURN”。
- EXC_RETURN的二进制值除了最低4位外全为1，而其最低4位则有另外的含义（后面会详细解释）。
EXC_RETURN的含义
EXC_RETURN是一个特殊的值，用于指示异常返回时的行为。其二进制值的最低4位有特定的含义，如下表所示：
位 含义 31:4 全为1 3 0表示返回后使用MSP，1表示返回后使用PSP 2 0表示返回后进入Handler模式，1表示返回后进入线程模式 1 保留位，必须为0 0 保留位，必须为1 NVIC中的寄存器更新
在响应异常时，NVIC（嵌套向量中断控制器）中也会更新相关的寄存器：
- 悬起位清除：新响应异常的悬起位将被清除。
- 活动位置位：新响应异常的活动位将被置位。
- SP（堆栈指针）：
异常返回
当异常服务例程执行完毕后，需要执行一个“异常返回”动作序列，以恢复先前的系统状态，使被中断的程序得以继续执行。在Cortex-M3中，有三种途径可以触发异常返回序列，如表1-2-1所示。无论使用哪一种途径，都需要用到先前存储的LR的值。
表1-2-1 触发中断返回的指令
| 返回指令 | 工作原理 |
|---|---|
BX <reg> | 当LR存储EXC_RETURN时，使用BX LR即可返回 |
POP {PC} 和 POP {…,PC} | 在服务例程中，LR的值常常会被压入栈。此时即可使用POP指令把LR存储的EXC_RETURN往PC里弹，从而激起处理器做中断返回 |
LDR 与 LDM | 把PC作为目的寄存器，亦可启动中断返回序列 |
异常返回的处理流程
在启动了中断返回序列后，下述的处理将进行：
- 出栈：
- 先前压入栈中的寄存器在这里恢复。
- 内部的出栈顺序与入栈时的相对应，堆栈指针的值也改回去。
- 更新NVIC寄存器：
- 伴随着异常的返回，它的活动位也被硬件清除。
- 对于外部中断，如果中断输入再次被置为有效，悬起位也将再次置位，新一次的中断响应序列也可随之再次开始。
嵌套中断
在嵌套中断的场景中，CM3内核和NVIC（Nested Vectored Interrupt Controller）提供了强大的支持，使得中断处理变得更加高效和可靠。
优先级管理
CM3内核和NVIC通过优先级机制来管理中断的嵌套。每个中断都有一个优先级，优先级越低，中断的优先级越高。当一个中断正在处理时，所有优先级不高于它的中断都不能抢占它，包括它自己也不能抢占自己。这种机制确保了中断处理的顺序性和可靠性。
自动入栈和出栈
CM3内核提供了自动入栈和出栈的功能，这意味着在中断发生时，处理器会自动保存当前的上下文（包括寄存器状态）到堆栈中，并在中断处理完成后自动恢复这些上下文。这使得中断服务例程（ISR）可以安全地执行，而不用担心寄存器数据被破坏。
主堆栈容量的管理
尽管自动入栈和出栈机制简化了中断处理，但主堆栈容量的管理仍然是一个关键问题。每次中断嵌套都会增加对主堆栈的需求，每嵌套一级至少需要32字节的堆栈空间。如果主堆栈的容量不足，可能会导致堆栈溢出，进而破坏堆栈中的数据，最终导致系统崩溃或功能紊乱。
为了避免这种情况，开发者需要仔细计算主堆栈的最小安全值，确保在任何可能的中断嵌套深度下，主堆栈都不会溢出。
异常重入问题
CM3内核不允许相同的异常重入。每个异常都有自己的优先级，并且在异常处理期间，同级或低优先级的异常会被阻塞。因此，对于同一个异常，只有在上一次实例的服务例程执行完毕后，才能继续响应新的请求。
例如，在SVC（Supervisor Call）服务例程中，不能再次使用SVC指令，否则会导致fault（故障）。这是因为SVC指令本身会触发一个SVC异常，如果在SVC服务例程中再次使用SVC指令，会导致异常重入，从而引发系统故障。
咬尾中断（Tail-Chaining）
CM3内核通过“咬尾中断”机制显著缩短了中断延迟：
- 机制原理：当处理器在响应某个异常时，若发生优先级较低的异常，这些异常会被阻塞。在当前异常返回后，CM3不会重复POP和PUSH寄存器，而是继续使用上一个异常已保存的上下文，从而减少不必要的CPU时间浪费。
- 效率提升：这种机制使得两个异常之间的“时间沟”变窄，只需一次入栈/出栈操作，提高了中断处理的效率。
示意图解释

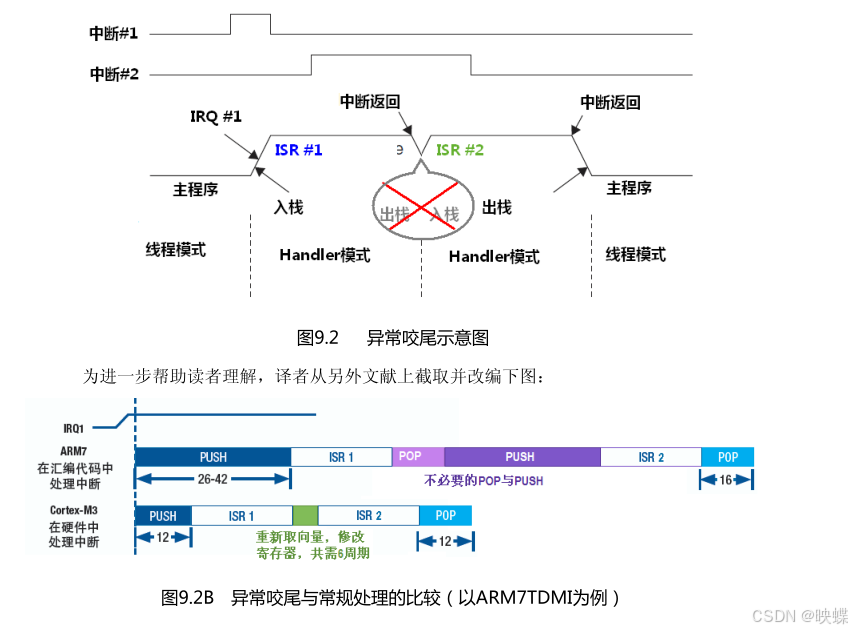

- 图9.2：展示了异常咬尾机制的流程，减少了中断处理的时间开销。
- 图9.2B：比较了异常咬尾与常规处理的差异，以ARM7TDMI为例，突出了咬尾中断在减少延迟方面的优势。
晚到（高优先级）异常
CM3内核的另一个中断处理机制是“晚到异常”，强调了优先级的作用：
- 机制原理：当CM3正在响应某个低优先级异常的早期阶段（如入栈阶段），若此时收到高优先级异常的请求，CM3会暂停当前低优先级异常的处理，转而处理高优先级异常。这种情况下，低优先级异常的入栈操作实际上是为高优先级异常服务的。
- 处理流程：
- 早期检测：如果在低优先级异常#1的入栈阶段检测到高优先级异常#2，则#2将以“晚到异常”的方式处理，即在入栈完成后立即执行ISR #2。
- 延迟检测：如果#2来得太晚，已经执行了ISR #1的指令，则按普通抢占处理，这会消耗更多处理器时间和额外32字节的堆栈空间。
- 咬尾中断：在ISR #2执行完毕后，CM3会以“咬尾中断”方式启动ISR #1的执行，减少中断延迟。
示意图解释

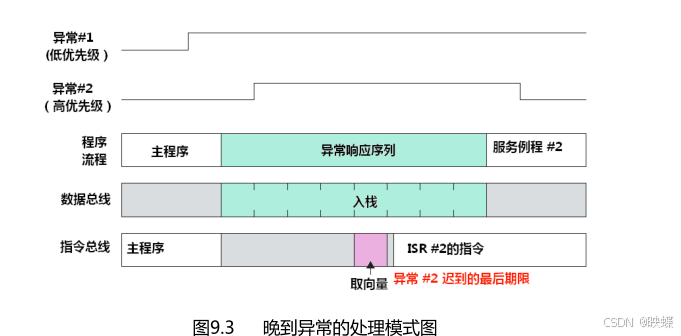

- 图9.3：展示了晚到异常的处理模式，说明了在不同时间点检测到高优先级异常时的处理方式。
中断延迟
在设计实时系统时，中断延迟是一个关键参数，定义为从检测到中断请求到执行其服务例程第一条指令之间的时间。CM3内核通过以下机制确保中断延迟的最小化：
- 最小中断延迟：在理想情况下（存储器系统快速且总线系统允许入栈与取指同时进行），CM3的中断延迟固定为12个周期。这12个周期内，处理器完成入栈、取向量、更新寄存器及服务例程取指等操作。
- 咬尾中断：在处理咬尾中断时，由于省去了堆栈操作，切入新异常服务例程的时间可缩短至6个周期。
- 指令处理：
- 除法和双字传送指令：CM3会取消这些指令的执行，待中断返回后重新开始，以确保中断及时响应。
- 多重数据传送指令（LDM/STM）：CM3支持这些指令的中止和继续，通过在xPSR中记录数据传送进度（ICI位），中断返回后可继续执行。
- IF-THEN指令：与LDM/STM共享xPSR中的位，若在IF-THEN中使用LDM/STM，则不记录LDM/STM的执行进度，但优先响应中断。
- 总线接口：若总线接口上有未完成的数据传送（如带缓冲的写操作），处理器需等待其完成，以确保总线fault服务例程的安全抢占。
- 多中断请求：多个中断同时请求时，优先级最高的立即响应，其他中断被延迟。中断嵌套时，每个中断会阻塞同级和低优先级的中断。
- 中断掩蔽：中断被掩蔽期间也会增加中断延迟。
异常响应期间的Faults
在CM3内核中，异常响应的每个步骤都可能触发faults，包括入栈、出栈和取向量等阶段。以下是各个阶段的fault处理机制：
入栈期间
- 总线Fault：
- 触发条件：入栈期间引起总线fault。
- 处理方式：
- 若总线fault使能且优先级高于当前异常，则立即响应；否则悬起直到当前异常执行完毕。
- 若总线fault被除能，则上访至硬fault。
- 指示位：总线fault状态寄存器（BFSR）的STKERR位（位偏移：4）指示入栈错误。
- 存储管理Fault：
- 触发条件：入栈期间引起MPU访问违例。
- 处理方式：立即执行MemFault服务例程，否则无条件上访至硬fault。
- 指示位：存储管理fault寄存器（MFSR）的MSTKERR位（位偏移：4）指示入栈时访问违例。
- 用法Fault：入栈是自动完成的，因此不可能产生用法fault。
出栈期间
- 总线Fault：
- 触发条件：出栈期间引起总线fault。
- 处理方式：
- 若总线fault使能且优先级高于当前异常，则立即响应；否则悬起直到当前异常执行完毕。
- 若总线fault被除能，则上访至硬fault。
- 指示位：BFSR的UNSTKERR位（位偏移：3）指示出栈错误。
- 存储管理Fault：
- 触发条件：出栈期间引起MPU访问违例。
- 处理方式：立即执行MemFault服务例程，否则无条件上访至硬fault。
- 指示位：MFSR的MUNSTKERR位（位偏移：3）指示出栈时访问违例。
取向量期间
- 总线Fault：
- 触发条件：取向量期间发生总线fault。
- 处理方式：直接上访至硬fault。
- 指示位：硬fault状态寄存器（HFSR）的VECTTBL位（位偏移：1）指示取向量错误。
无效返回时
- 用法Fault：
- 触发条件：LR中的EXC_RETURN不是合法值（如企图返回ARM状态）。
- 处理方式：引起用法fault，若用法fault被除能，则上访至硬fault。
**： - 触发条件：取向量期间发生总线fault。
- 处理方式：直接上访至硬fault。
- 指示位：硬fault状态寄存器（HFSR）的VECTTBL位（位偏移：1）指示取向量错误。
无效返回时
- 用法Fault：
- 触发条件：LR中的EXC_RETURN不是合法值（如企图返回ARM状态）。
- 处理方式：引起用法fault，若用法fault被除能，则上访至硬fault。
- 指示位：用法Fault状态寄存器（UFSR）的INVPC位（位偏移：2）或INVSTATE位（位偏移：1）指示无效返回。
