机械臂贴合物体表面运动的思路

机械臂沿点云表面法线方向移动是一个常见的任务，特别是在表面处理、喷涂、打磨等应用场景中。为了实现这一目标，我们需要以下几个步骤：

1. 读取点云数据：加载点云文件。
2. 计算点云表面法线：使用 Open3D 计算点云的表面法线。
3. 选择目标点：选择机械臂需要接触的点云上的点。
4. 计算目标位置：根据法线方向和移动距离计算机械臂的目标位置。
5. 控制机械臂：将目标位置发送给机械臂控制器。

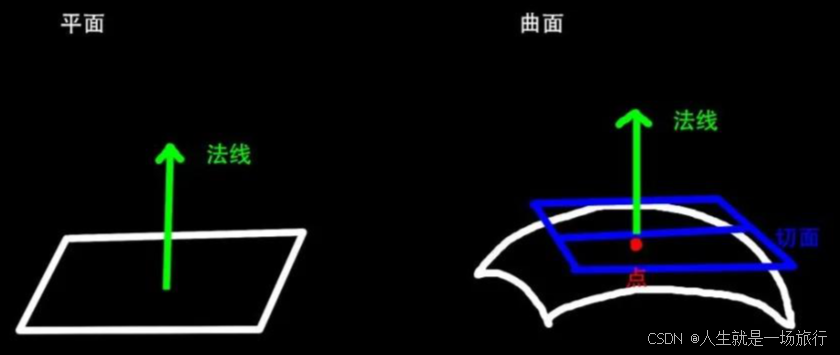

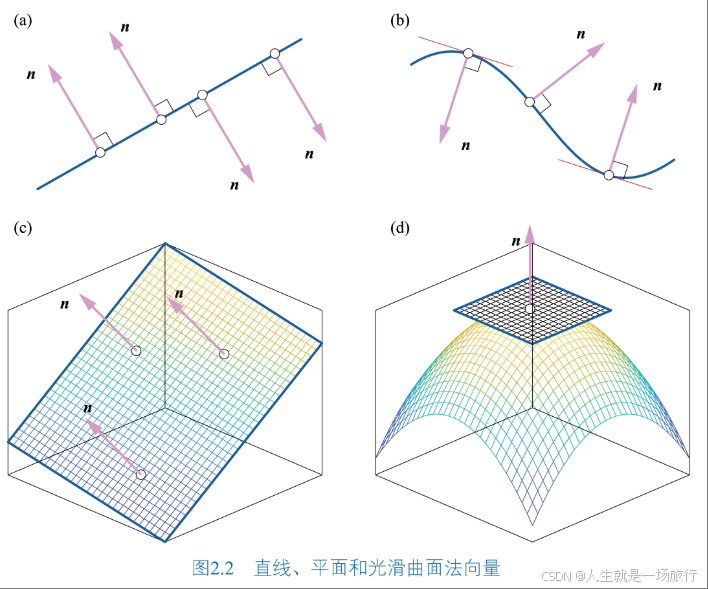

借用几张互联网图片理解法线的定义：

示例代码

以下是一个完整的示例代码，展示了如何实现上述步骤：

1. 导入必要的库

import open3d as o3d
import numpy as np

2. 读取点云数据

# 读取点云文件
point_cloud = o3d.io.read_point_cloud("path_to_your_point_cloud_file.ply")

3. 计算点云表面法线

# 计算法线
point_cloud.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.1, max_nn=30))

4. 选择目标点

假设我们选择点云中的第一个点作为目标点：

# 选择目标点
target_index = 0
target_point = np.array(point_cloud.points[target_index])
target_normal = np.array(point_cloud.normals[target_index])

5. 计算目标位置

假设我们希望机械臂沿法线方向移动 0.1 单位：

# 移动距离
move_distance = 0.1

# 计算目标位置
target_position = target_point + move_distance * target_normal

6. 控制机械臂

假设您使用的是一个支持 ROS（Robot Operating System）的机械臂，可以通过 ROS 发布目标位置。以下是一个简单的示例：

import rospy
from geometry_msgs.msg import PoseStamped

def move_robot_to_position(target_position):
    # 初始化 ROS 节点
    rospy.init_node('move_robot', anonymous=True)

    # 创建一个发布者，发布目标位置
    pub = rospy.Publisher('/move_group/goal', PoseStamped, queue_size=10)

    # 创建目标位置消息
    goal_pose = PoseStamped()
    goal_pose.header.frame_id = "base_link"
    goal_pose.header.stamp = rospy.Time.now()
    goal_pose.pose.position.x = target_position[0]
    goal_pose.pose.position.y = target_position[1]
    goal_pose.pose.position.z = target_position[2]
    goal_pose.pose.orientation.w = 1.0  # 默认四元数

    # 发布目标位置
    pub.publish(goal_pose)
    rospy.sleep(1.0)  # 等待一段时间，确保消息被接收

# 调用函数移动机械臂
move_robot_to_position(target_position)

完整示例代码

import open3d as o3d
import numpy as np
import rospy
from geometry_msgs.msg import PoseStamped

# 读取点云文件
point_cloud = o3d.io.read_point_cloud("path_to_your_point_cloud_file.ply")

# 计算法线
point_cloud.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.1, max_nn=30))

# 选择目标点
target_index = 0
target_point = np.array(point_cloud.points[target_index])
target_normal = np.array(point_cloud.normals[target_index])

# 移动距离
move_distance = 0.1

# 计算目标位置
target_position = target_point + move_distance * target_normal

def move_robot_to_position(target_position):
    # 初始化 ROS 节点
    rospy.init_node('move_robot', anonymous=True)

    # 创建一个发布者，发布目标位置
    pub = rospy.Publisher('/move_group/goal', PoseStamped, queue_size=10)

    # 创建目标位置消息
    goal_pose = PoseStamped()
    goal_pose.header.frame_id = "base_link"
    goal_pose.header.stamp = rospy.Time.now()
    goal_pose.pose.position.x = target_position[0]
    goal_pose.pose.position.y = target_position[1]
    goal_pose.pose.position.z = target_position[2]
    goal_pose.pose.orientation.w = 1.0  # 默认四元数

    # 发布目标位置
    pub.publish(goal_pose)
    rospy.sleep(1.0)  # 等待一段时间，确保消息被接收

# 调用函数移动机械臂
move_robot_to_position(target_position)

其它：

1. 点云密度：点云的密度会影响法线计算的准确性。如果点云过于稀疏，可能会导致法线计算不准确。
2. 法线方向：确保法线方向正确。如果需要统一法线方向，可以使用 orient_normals_to_align_with_direction 方法。
