博途TIA 仿真+HIM显示屏 详细使用步骤 以V15为例

在没有plc实物的情况下，可以使用博途软件实现编程+仿真+上位机显示：主要的步骤首先用编程模块进行编写程序，编写完程序之后就可以进行下载仿真，如果需要HIM显示，则需要建立画面，在画面中将对应的图片进行变量连接；之后下载仿真。
一.需要下载以下软件

二、使用步骤

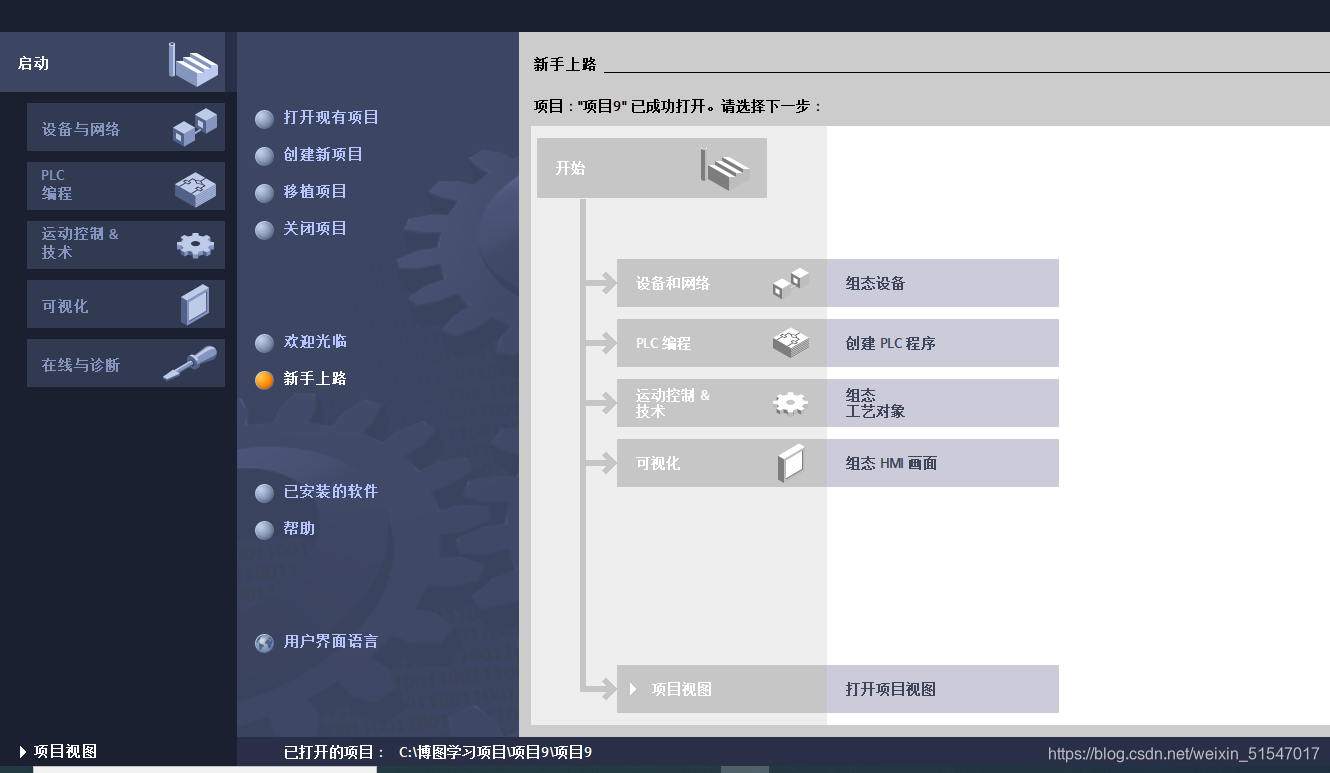

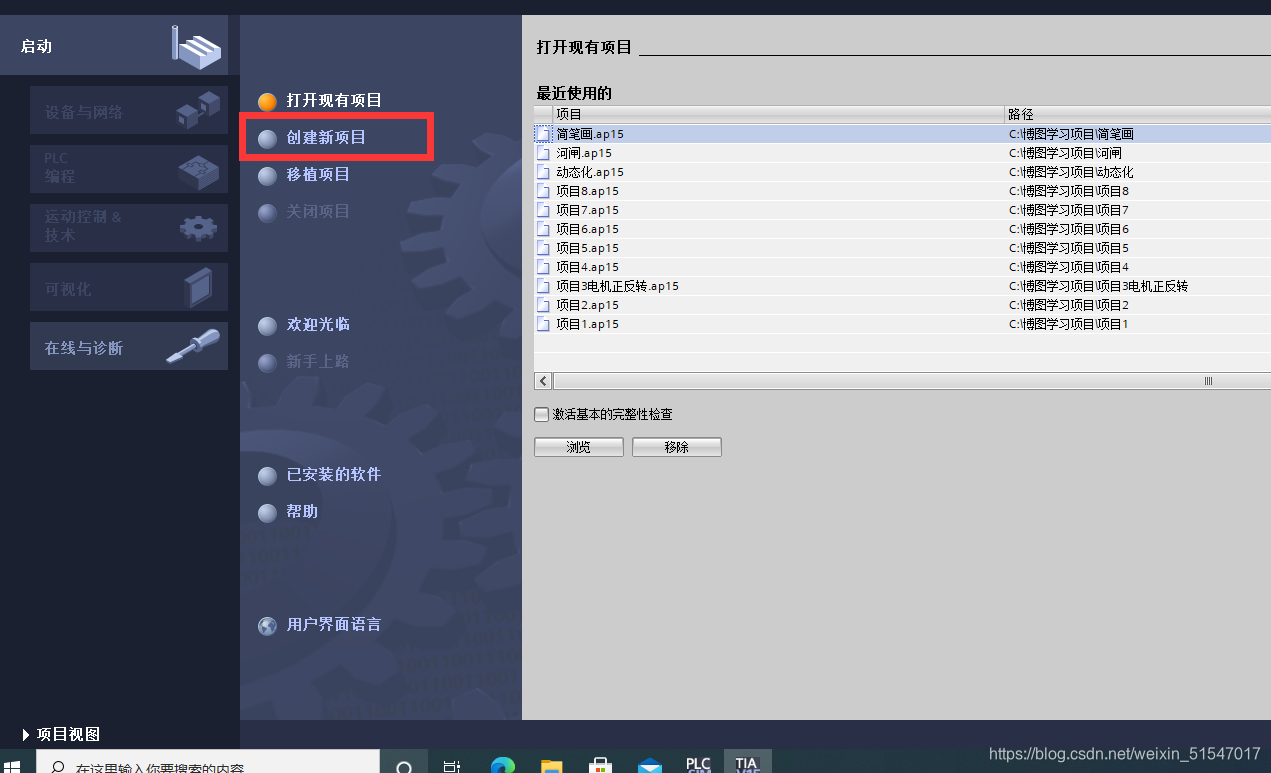

1.打开软件TIA Portal V15 这个软件–点击创建新项目

项目的名称：可以自己创建–路径自己选择存放的位置–设置好之后点击创建-界面如下

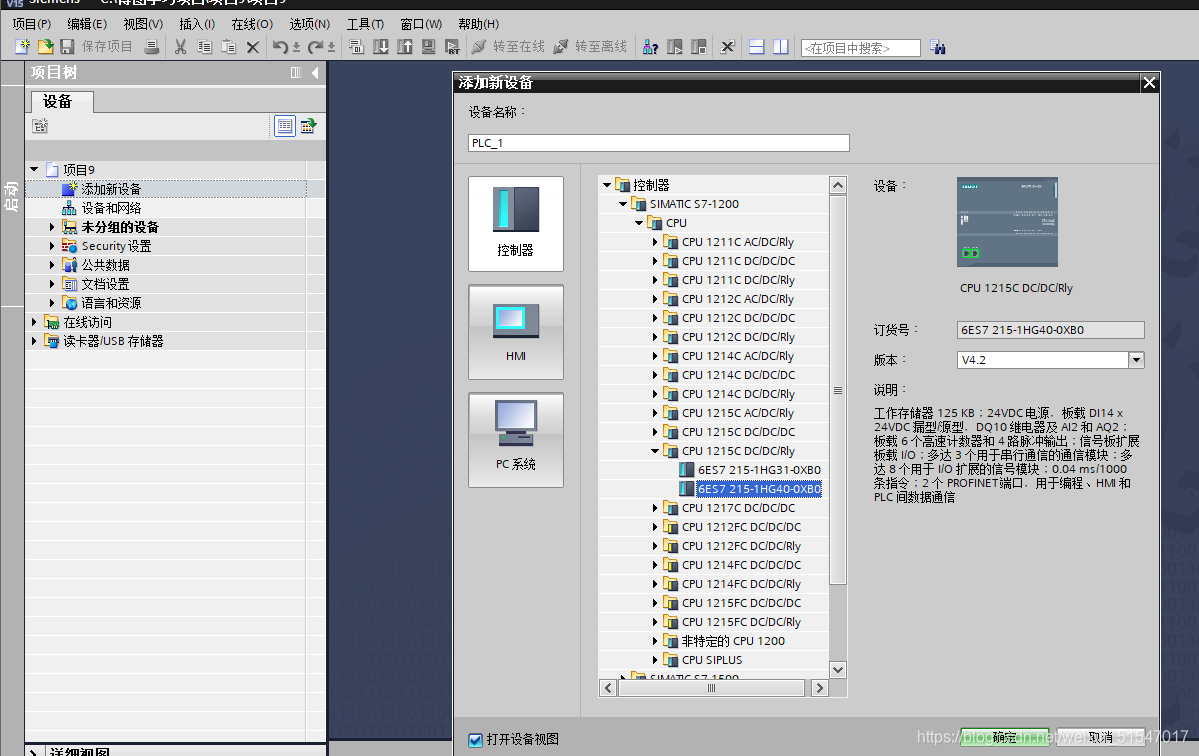

2.点击项目视图–添加新设备–控制器–选择自己所需要的plc的型号
（本例选择s7-1200系列）

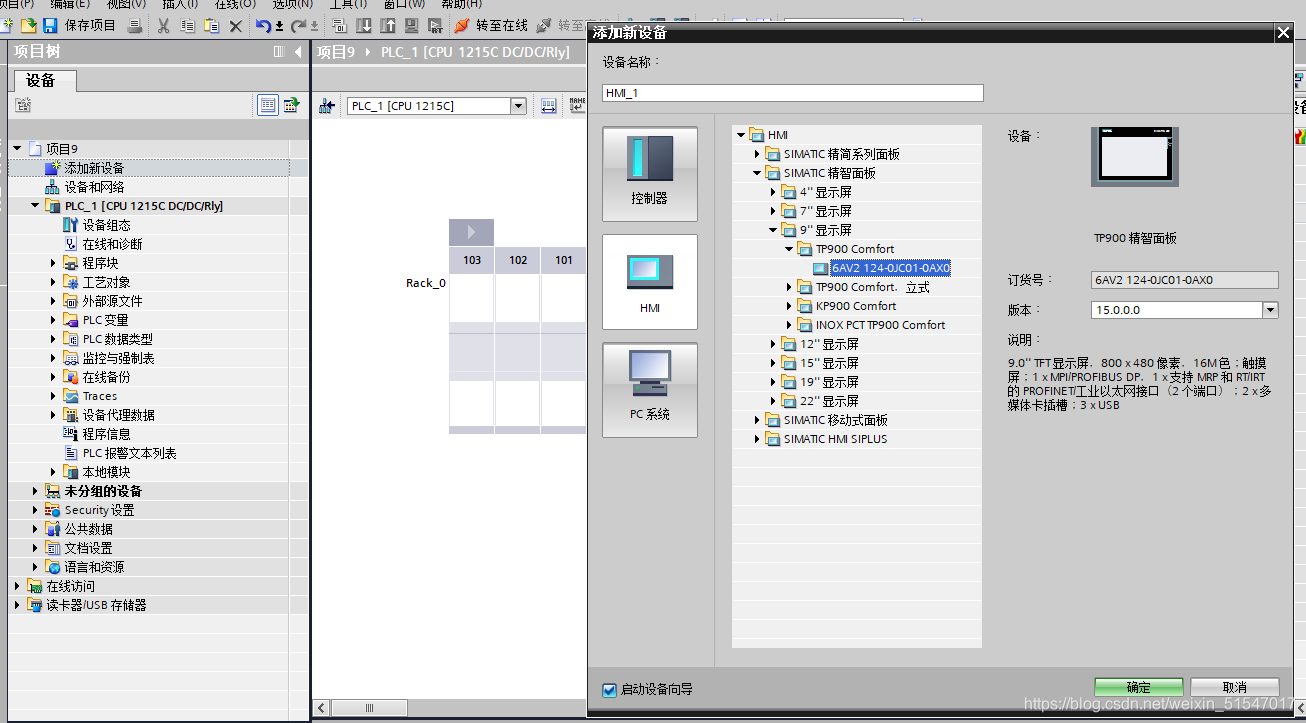

3.再点击添加新设备–HMI（一般选择精智面板）

选择完成之后会出现如下画面–点击
