CM3/CM4时钟系统

  数字电路的知识告诉我们：任意复杂的电路控制系统都可以经由门电路组成的组合电路实现。STM32 内部也是由多种多样的电路模块组合在一起实现的。当一个电路越复杂，在达到正确的输出结果前，它可能因为延时会有一些短暂的中间状态，而这些中间状态有时会导致输出结果会有一个短暂的错误，这叫做电路中的“毛刺现象”，如果电路需要运行得足够快，那么这些错误状态会被其它电路作为输入采样，最终形成一系列的系统错误。为了解决这个问题，在单片机系统中，设计时以时序电路控制替代纯粹的组合电路，在每一级输出结果前对各个信号进行采样，从而使得电路中某些信号即使出现延时也可以保证各个信号的同步，可以避免电路中发生的“毛刺现象”，达到精确控制输出的效果。

  由于时序电路的重要性，因此在 MCU 设计时就设计了专门用于控制时序的电路，在芯片设计中称为时钟树设计。由此设计出来的时钟，可以精确控制我们的单片机系统，一个 MCU 越复杂，时钟系统也会相应地变得复杂，如 STM32F4 的时钟系统比较复杂，不像简单的 51 单片机一个系统时钟就可以解决一切。对于 STM32F4 系列的芯片，正常工作的主频可以达到 168Mhz，但并不是所有外设都需要系统时钟这么高的频率，比如看门狗以及 RTC 只需要几十 Khz 的时钟即可。同一个电路，时钟越快功耗越大，同时抗电磁干扰能力也会越弱，所以对于较为复杂的 MCU 一般都是采取多时钟源的方法来解决这些问题。

  STM32 本身非常复杂，外设非常的多，为了保持低功耗工作，STM32 的主控默认不开启这些外设功能。用户可以根据自己的需要决定 STM32 芯片要使用的功能，这个功能开关在 STM32主控中也就是各个外设的时钟。

1. CM4时钟系统

---

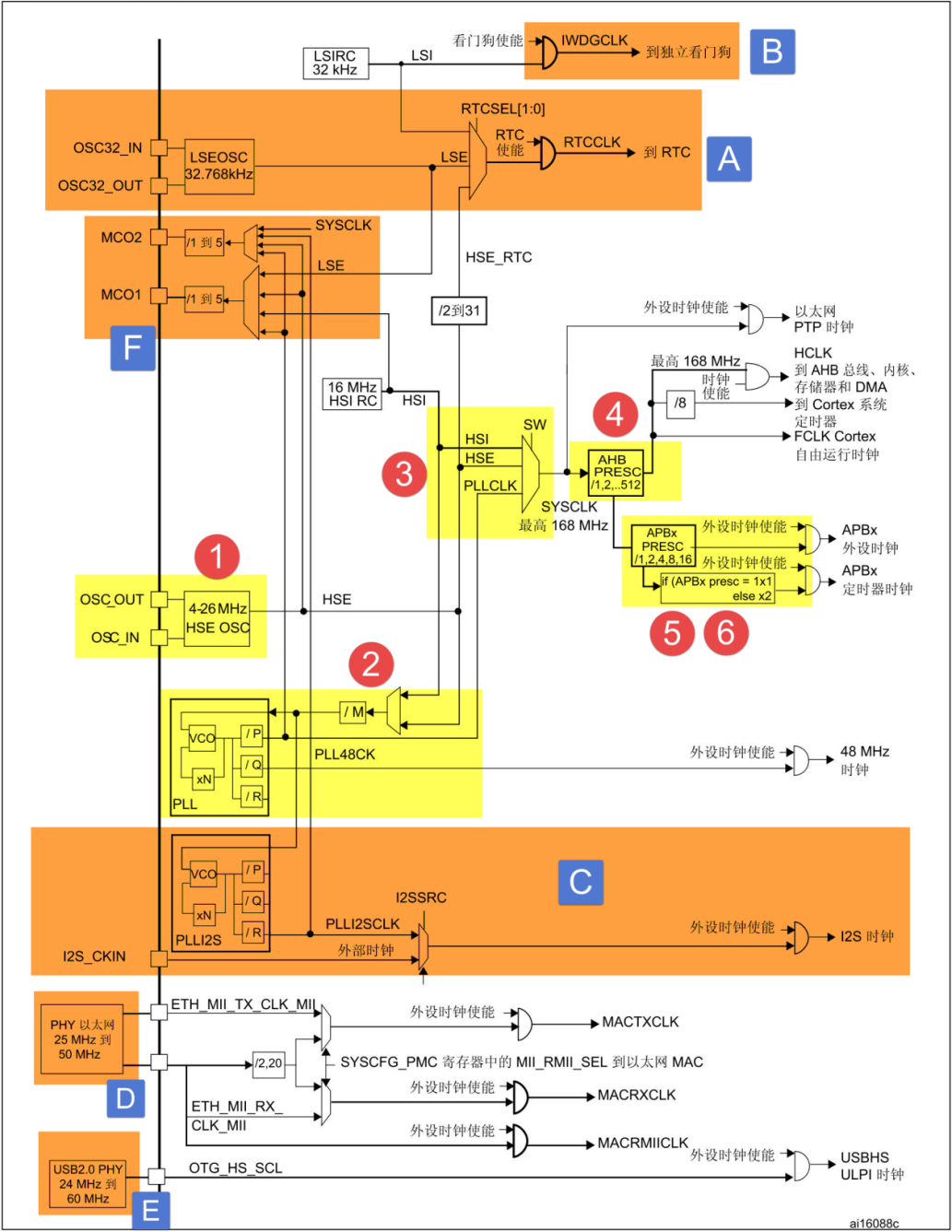

• ① HSE 高速外部时钟信号：HSE 是高速的外部时钟信号，可以由有源晶振或者无源晶振提供，频率从 4-26MHZ 不等。当使用有源晶振时，时钟从 OSC_IN 引脚进入，OSC_OUT 引脚悬空，当选用无源晶振时，时钟从 OSC_IN 和 OSC_OUT 进入，并且要配谐振电容。如果我们使用 HSE 或者 HSE 经过 PLL 倍频之后的时钟作为系统时钟 SYSCLK，当 HSE 故障时候，不仅 HSE 会被关闭，PLL 也会被关闭，此时高速的内部时钟时钟信号 HSI 会作为备用的系统时钟，直到 HSE恢复正常，HSI=16M。

• ② 锁相环 PLL：PLL 的主要作用是对时钟进行倍频，然后把时钟输出到各个功能部件。PLL 有两个，一个是主PLL(②)，另外一个是专用的 PLLI2S©，他们均由 HSE 或者 HSI 提供时钟输入信号。
  主 PLL 有两路的时钟输出，第一个输出时钟 PLLCLK 用于系统时钟(最高是 168M)，第二个输出用于 USB OTG FS 的时钟（48M）、RNG 和 SDIO 时钟（<=48M）。专用的 PLLI2S 用于生成精确时钟，给 I2S 提供时钟。
  HSE 或者 HSI 经过 PLL 时钟输入分频因子 M（2~63）分频后，成为 VCO 的时钟输入，VCO 的时钟必须在 1~2M 之间，VCO 输入时钟经过 VCO 倍频因子 N 倍频之后，成为 VCO 时钟输出，VCO 时钟必须在 192~432M 之间。VCO 输出时钟之后有三个分频因子：PLLCLK 分频因子 p，USB OTG FS/RNG/SDIO 时钟分频因子 Q，分频因子 R（F446 才有，F407 没有）。

• ③ 系统时钟 SYSCLK：系统时钟来源可以是：HSI、PLLCLK、HSE，具体的由时钟配置寄存器 RCC_CFGR 的 SW 位配置。如果系统时钟是由 HSE 经过 PLL 倍频之后的 PLLCLK 得到，当 HSE 出现故障的时候，系统时钟会切换为 HSI=16M，直到 HSE 恢复正常为止。

• ④ AHB 总线时钟 HCLK：系统时钟 SYSCLK 经过 AHB 预分频器分频之后得到时钟叫 AHB 总线时钟，即 HCLK，分频因子可以是:[1,2,4，8，16，64，128，256，512]，具体的由时钟配置寄存器 RCC_CFGR 的 HPRE 位设置。

• ⑤ APB2 总线时钟 PCLK2：APB2 总线时钟 PCLK2 由 HCLK 经过高速 APB2 预分频器得到，分频因子可以是:[1,2,4，8，16]，PCLK2 属于高速的总线时钟，片上高速的外设就挂载到这条总线上，比如 USART1、SPI1 等。

• ⑥ APB1 总线时钟 PCLK1：APB1 总线时钟 PCLK1 由 HCLK 经过低速 APB 预分频器得到，分频因子可以是:[1,2,4，8，16]，PCLK1 属于低速的总线时钟，最高为 42M，片上低速的外设就挂载到这条总线上，比如 USART2/3/4/5、SPI2/3，I2C1/2 等。

• A RTC 时钟：RTCCLK 时钟源可以是 HSE 1 MHz（HSE 由一个可编程的预分频器分频）、LSE 或者 LSI 时钟。选择方式是编程 RCC 备份域控制寄存器 (RCC_BDCR) 中的 RTCSEL[1:0] 位和 RCC 时钟配置寄存器 (RCC_CFGR) 中的 RTCPRE[4:0] 位。所做的选择只能通过复位备份域的方式修改。我们通常的做法是由 LSE 给 RTC 提供时钟，大小为 32.768KHZ。LSE 由外接的晶体谐振器产生，所配的谐振电容精度要求高，不然很容易不起震。

• B 独立看门狗时钟：独立看门狗时钟由内部的低速时钟 LSI 提供，大小为 32KHZ。

• C I2S 时钟：I2S 时钟可由外部的时钟引脚 I2S_CKIN 输入，也可由专用的 PLLI2SCLK 提供，具体的由 RCC 时钟配置寄存器 (RCC_CFGR) 的 I2SSCR 位配置。我们在使用 I2S 外设驱动 W8978 的时候，使用的时钟是 PLLI2SCLK，这样就可以省掉一个有源晶振。

• D PHY 以太网时钟：F407 要想实现以太网功能，除了有本身内置的 MAC 之外，还需要外接一个 PHY 芯片，常见的 PHY 芯片有 DP83848 和 LAN8720，其中 DP83848 支持 MII 和 RMII 接口，LAN8720 只支持 RMII 接口。使用 RMII 接口的好处是使用的 IO 减少了一半，速度还是跟 MII 接口一样。当使用 RMII 接口时，PHY 芯片只需输出一路时钟给 MCU 即可，如果是 MII 接口，PHY 芯片则需要提供两路时钟给 MCU。

• E USB PHY 时钟：F407 的 USB 没有集成 PHY，要想实现 USB 高速传输的话，必须外置 USB PHY 芯片，常用的芯片是 USB3300。当外接 USB PHY 芯片时，PHY 芯片需要给 MCU 提供一个时钟。

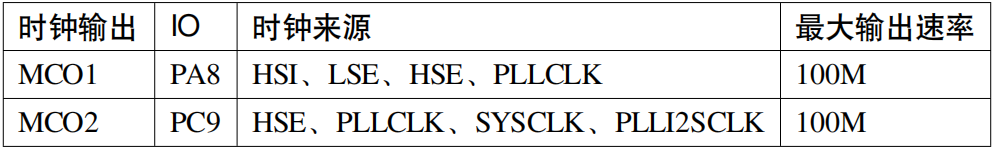

• F MCO 时钟输出：MCO 是微控制器时钟输出引脚，主要作用是可以对外提供时钟，相当于一个有源晶振。F407 中有两个 MCO，由 PA8/PC9 复用所得。MCO1 所需的时钟源通过 RCC 时钟配置寄存器 (RCC_CFGR) 中的 MCO1PRE[2:0] 和 MCO1[1:0] 位选择。MCO2 所需的时钟源通过 RCC 时钟配置寄存器 (RCC_CFGR) 中的MCO2PRE[2:0] 和 MCO2 位选择。有关 MCO 的 IO、时钟选择和输出速率的具体信息如下表所示：


---

2 个内部时钟源：内部时钟源就是芯片上电即可产生，不需要借助外部电路。

• 高速内部振荡器 HSI：由内部 RC 振荡器产生，频率为 16MHz。芯片上电时默认由内部的 HSI 时钟启动。
• 低速内部振荡器 LSI：由内部 RC 振荡器产生，频率为 32kHz，可作为独立看门狗的时钟源。

2 个外部时钟源：外部时钟源就是从外部通过接晶振的方式获取时钟源，故而都有精度高的优点。

• 高速外部振荡器 HSE：外接石英/陶瓷谐振器，频率为 4MHz~26MHz。本开发板使用的是 8MHz。
• 低速外部振荡器 LSE：外接 32.768kHz 石英晶体，主要作用于 RTC 的时钟源。

---

---

输入时钟源	产生部件	频率	作用时钟源
系统时钟SYSCLK(最高168MHz)		168MHz	以太网PTP时钟
系统时钟SYSCLK(最高168MHz)	1.设置AHB预分配器	168MHz	1.系统时钟 FCLK 2.AHB总线的HCLK时钟  AHB1:GPIOA-I、CRC、RCC  AHB1:Flash接口寄存器  AHB1:BKPSRAM、DMA1-2  AHB1:以太网MAC、USB OTG HS  AHB2:USB OTG FS、DCMI  AHB2:CRPY、HASH、RNG
系统时钟SYSCLK(最高168MHz)	1.设置AHB预分配器 2. 设置时钟源选择位(默认/1 或 /8)	168MHz	系统定时器 SysTick
系统时钟SYSCLK(最高168MHz)	1.设置低速 APB1 预分频器(默认/4) 2.硬件自动设置倍频(默认*2)	84MHz	APB1:TIM2-7、TIM12-14
系统时钟SYSCLK(最高168MHz)	1.设置低速 APB1 预分频器(默认/4)	42MHz	APB1:RTC、BKP寄存器、WWDG、IWDG APB1:I2S2ext、SPI2/I2S2、SPI3/I2S3、2S3ext APB1:USART2、USART3、UART4、UART55 APB1:I2C1、I2C2、I2C3、CAN1、CAN2 APB1:PWR、DAC、UART7、UART8
系统时钟SYSCLK(最高168MHz)	1.设置高速 APB2 预分频器(默认/2) 2.硬件自动设置倍频(默认*2)	168MHz	APB2:TIM1、TIM8-11
系统时钟SYSCLK(最高168MHz)	1.设置高速 APB2 预分频器(默认/2)	84MHz	APB2:USART1、USART6、ADC1-3 APB2:SDIO、SPI1、SPI4、SYSCFG APB2:EXTI、SPI5、SPI6

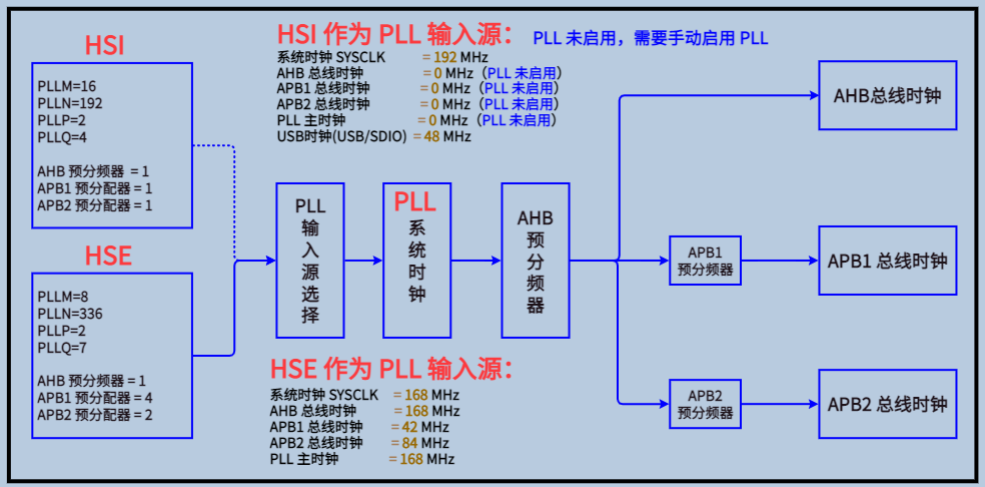

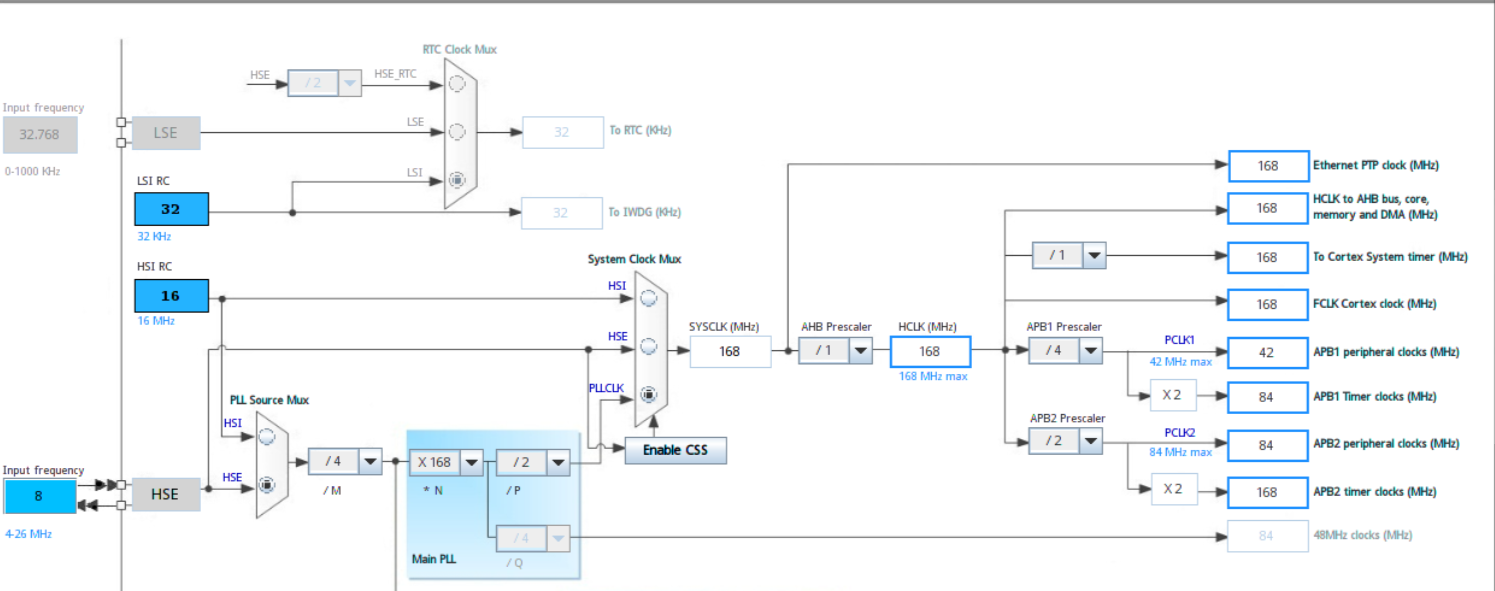

1.1 时钟配置（寄存器版）

---

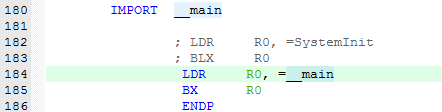

1.2 时钟配置（标准库版）

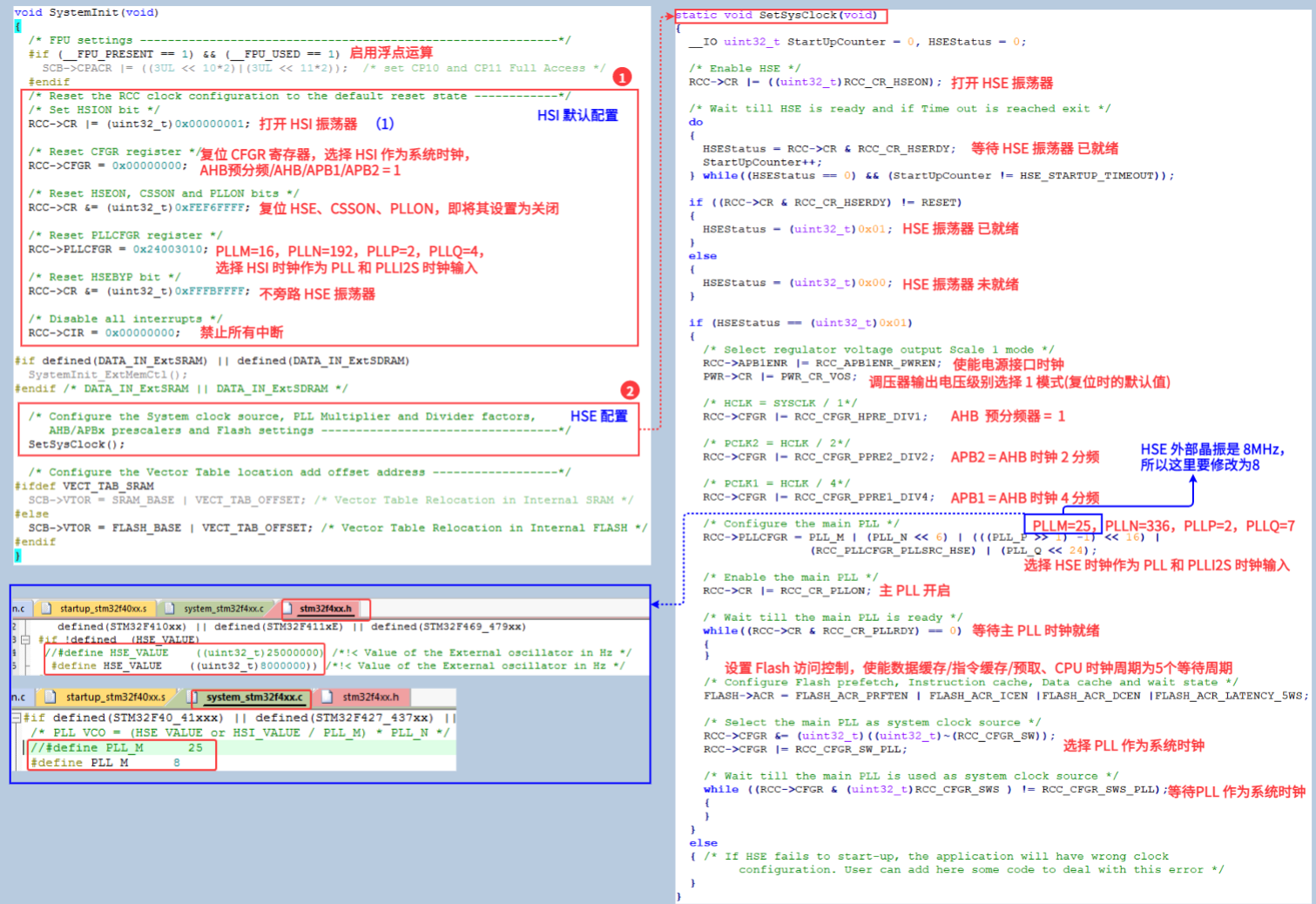

extern void HSE_SetSysClock(void)
{
	RCC_DeInit();	//RCC外设初始化成复位状态
	RCC_HSEConfig(RCC_HSE_ON);	//打开HSE 振荡器, 开发板 HSE = 8MHz

	if( RCC_WaitForHSEStartUp() == SUCCESS) // 等待HSE启动稳定
	{
		// 调压器电压输出级别配置为1，以便在器件为最大频率工作时使性能和功耗实现平衡
		RCC->APB1ENR |= RCC_APB1ENR_PWREN;
   PWR->CR |= PWR_CR_VOS;

		RCC_HCLKConfig(RCC_SYSCLK_Div1);	// HCLK = SYSCLK/1,AHB=168MHz（最大）
		RCC_PCLK2Config(RCC_HCLK_Div2);		// PCLK2 = HCLK /2,APB2=84MHz（最大84MHz）
		RCC_PCLK1Config(RCC_HCLK_Div4);		// PCLK1 = HCLK /4,APB1=42MHz（最大42MHz）

		//设置PLL来源时钟，设置VCO分频因子m，设置VCO倍频因子n，设置系统时钟分频因子p，设置OTG FS,SDIO,RNG分频因子q
		RCC_PLLConfig(RCC_PLLSource_HSE, HSE_PLLM, HSE_PLLN, HSE_PLLP, HSE_PLLQ);
		RCC_PLLCmd(ENABLE);	// 使能PLL, 主 PLL 开启
   while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET) // 等待 PLL 稳定
   {
   }

		// 配置FLASH预取指,指令缓存,数据缓存和等待状态(CPU时钟周期为5个等待周期)
		FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN | FLASH_ACR_DCEN | FLASH_ACR_LATENCY_5WS;

		RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);	// 当PLL稳定之后，把PLL时钟切换为系统时钟SYSCLK

		while (RCC_GetSYSCLKSource() != 0x08)	// 读取时钟切换状态位，确保PLLCLK被选为系统时钟
   {
   }

		//启用时钟安全系统(CSSON),检测HSE失效时自动切换回HSI,防止HSE异常导致系统崩溃
		RCC_ClockSecuritySystemCmd(ENABLE);

	}
	else{
		// HSE启动出错处理，使用 HSI 作为时钟源设置时钟
		HSI_SetSysClock();
	}
}

1.3 HSE故障切换和自动恢复

以下方案实现HSE故障检测、自动切换到HSI、以及定时尝试恢复的功能，适用于需要高可靠性的工业控制场景。使用时需根据实际硬件调整晶振频率和分频系数。

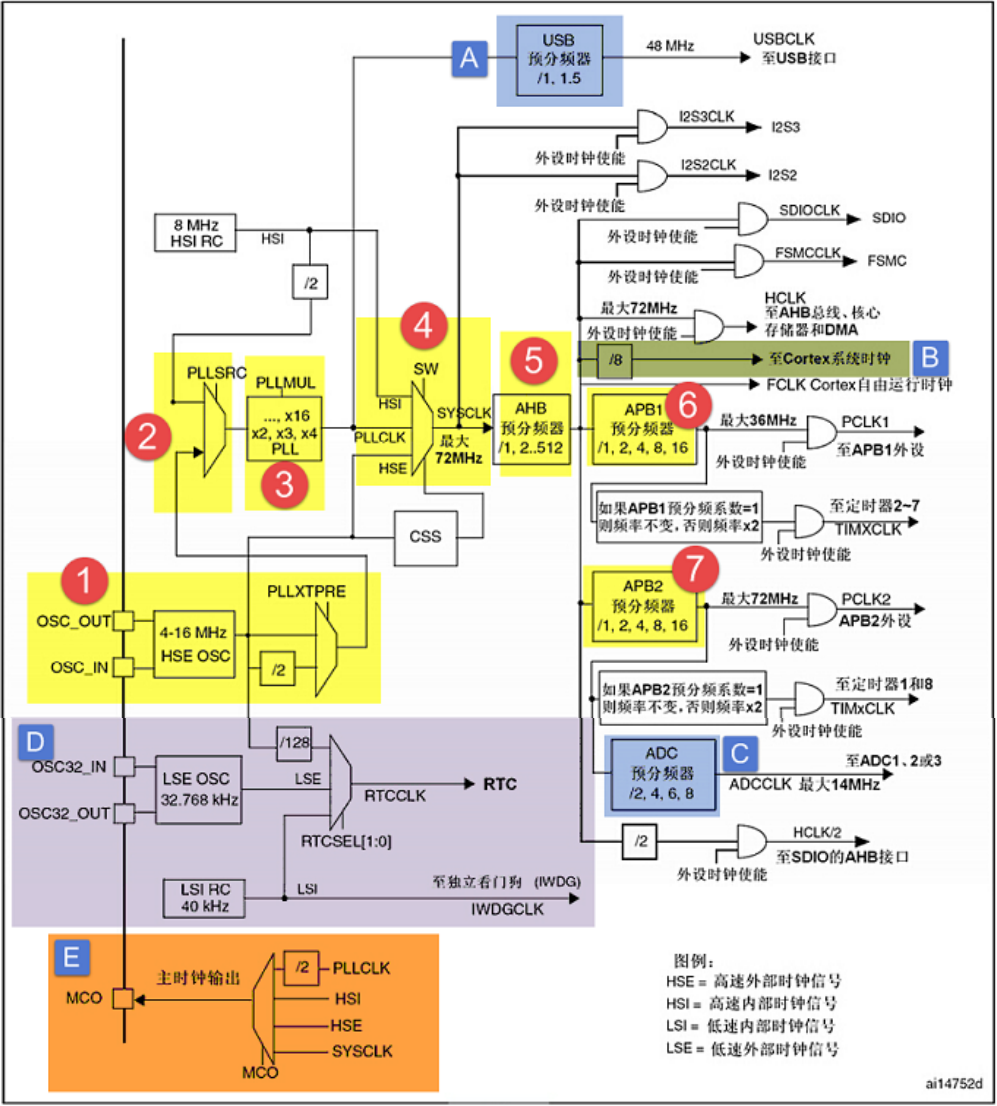

2. CM3时钟系统

同 CM4 类似：
