一:常见疑问
1.1 关于电容的常见术语
- 在电源滤波中,选择合适的电容至关重要,为什么常见电路中都是大电容和小电容搭配起来使用呢?
- 这个电路电容为什么要取这个值?
- 万能的滤波电容瓷片电容0.1uf?
- 怎么区分低频信号和高频信号,参考值是什么?
- 怎么区分大电容和小电容,参考值是什么?
- 电容作用:滤波、去耦、旁路、储能…
1.2 实际项目中的电容取值例子

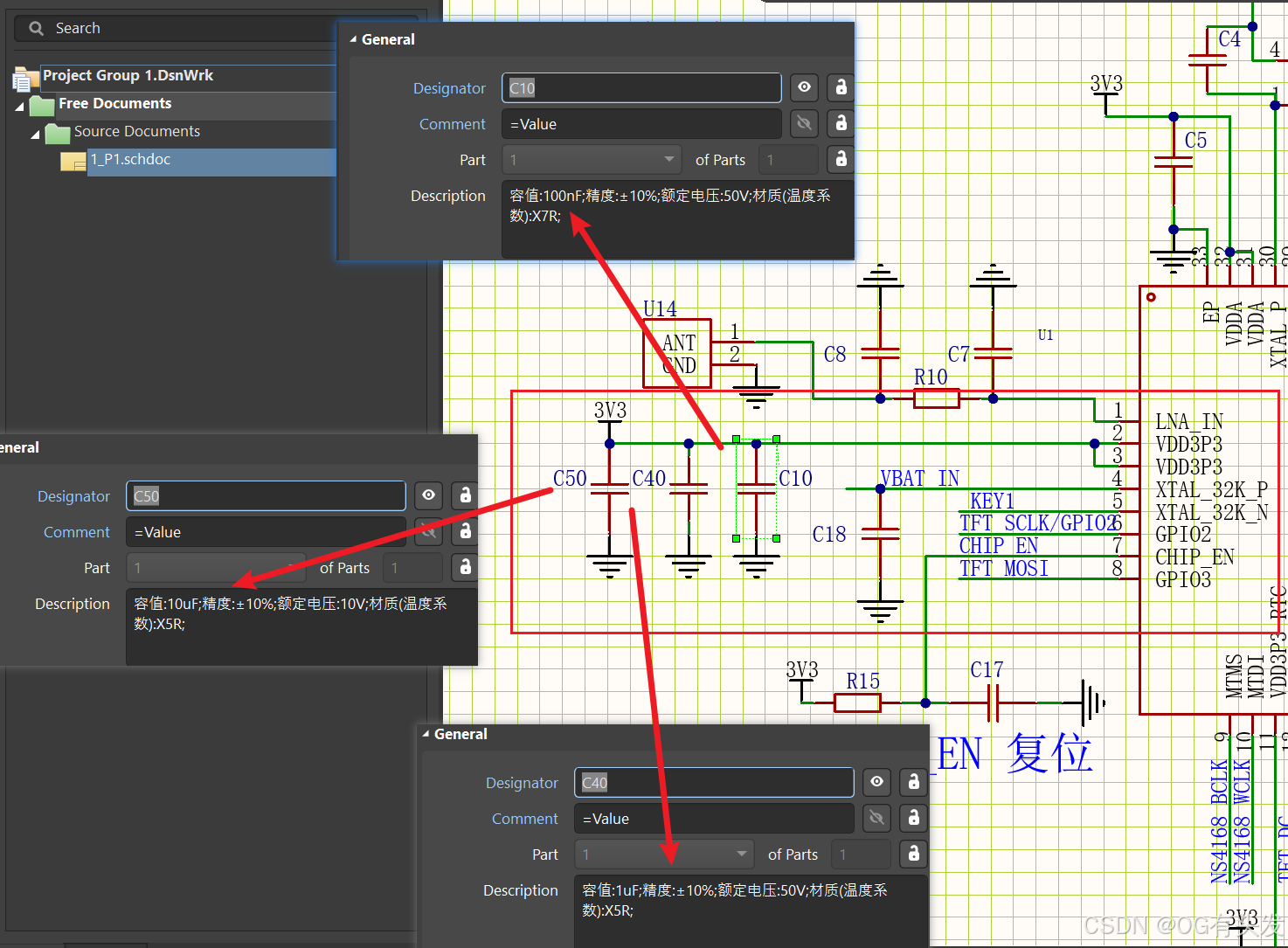

- 1.下图电源3.3V电源滤波电容值有:0.1uf、1uf、10uf

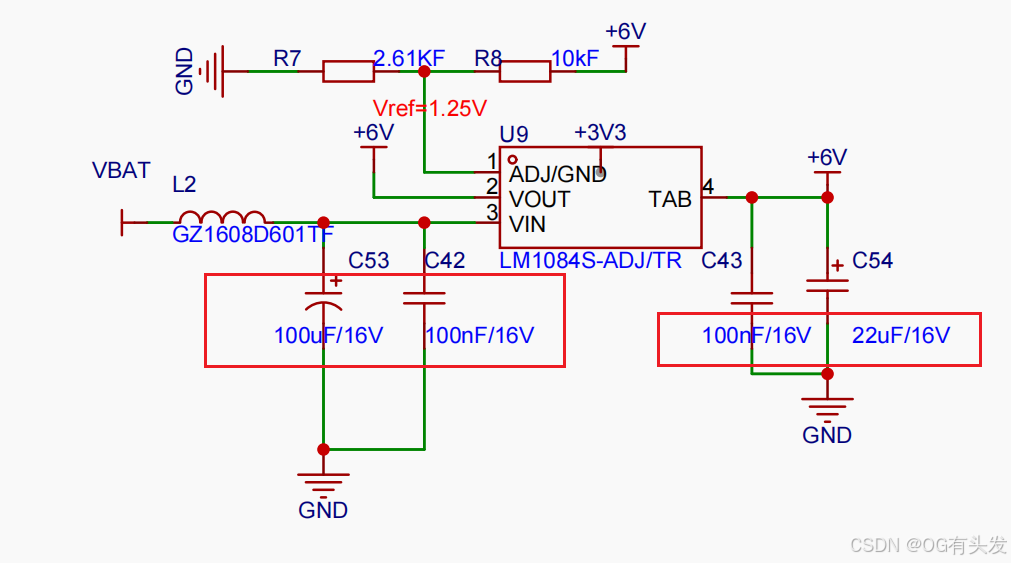

- 2.图二电源
- BAT电源滤波电容值有:0.1uf(100nf)、100uf;
- +6V 电源端滤波电容值有:0.1uf、22uf。
二:电容理论知识
2.1 大电容特点
- 体积大:大电容通常具有较大的体积,并采用多层卷绕的结构,这样会导致较大的分布电感(也称为等效串联电感,ESL)。
- 高频性能差:由于电感对高频信号的阻抗较大,大电容在高频信号中的表现不佳。
2.2 小电容特点
- 体积小:小电容由于容量较小,可以做得更小,减少了引脚的长度,从而降低了ESL。小电容采用平板电容结构,这样子具有很好的高频性能。
- 低频性能差:虽然小电容对高频信号具有良好的滤波能力,但对于低频信号的阻抗较大。
2.3 实际组合使用的方案策略
- 为了有效滤除低频和高频信号,通常会将一个大电容与一个小电容并联使用;
- 大电容:主要用于滤除低频噪声,因为它对低频信号的阻=阻抗较低。
- 小电容:用于滤除高频噪声,因为它对高频信号的阻抗较低。常采用0.1uf瓷片电容在这种应用中表现良好。对于更高频率的信号,可以并联更小的电容,如几pf或几百pf的电容。
2.4 实际应用
- 在数字电路中,每个芯片的电源引脚上通常会并联一个0.1uf的电容到地,这种电容也被为去耦电容(或电源滤波电容),其目的是滤除高频信号。电容应该尽可能靠近芯片,以提高滤波效果。

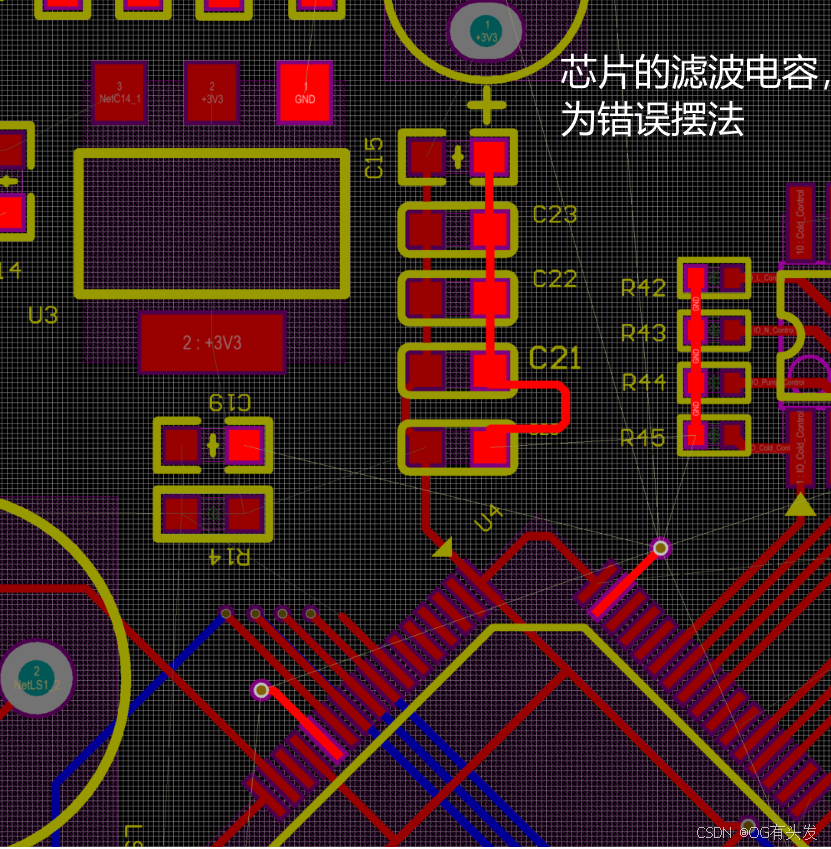

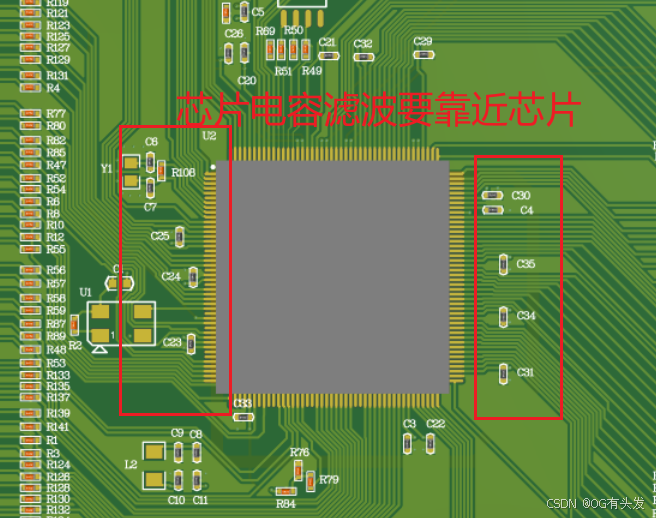

- 下面是常见PCB布局,一个对一个错。对于电容,一连串电容在一起是原理图设计是为了方便,但实际PCBlayout要考虑作用,不能做无情的拉线工。
2.5 电容的阻抗特性
- 在理想情况下,电容的阻抗随频率的增加而降低 (Z=1/jwC).
然而,实际电容因引脚的分布电感效应而不是完全的理想电容。当频率超过电容的自谐振频率(SRF)时,电容的阻抗表现出电感特性,导致其在高频下的阻抗反而会增加。相反,电感也有类似的特性。
总之,大电容与小电容的组合可以有效地覆盖从低频到高频的信号范围,实现优良的电源滤波效果。大电容负责滤除低频干扰,小电容负责处理高频噪声,两者的搭配能够更全面地抑制电源干扰。
三:电容选型
3.1 如何选择滤波电容的容值
- 滤波电容的具体容值选择需要根据你的PCB主要工作频率以及可能对系统造成影响的谐波频率来决定。
- 可以查阅相关厂商提供的电容资料,或参考厂商提供的资料库软件,结合实际需求进行选择。
3.2 电容的数量
- 至于滤波电容的数量,并没有固定的标准,要根据具体需求来决定。多加一两个电容是可以的,暂时不需要的可以先不贴,根据实际调试情况再选择适合的容值。
- 如果你的PCB主要工作频率较低,加两个电容通常就够了,一个用于滤除纹波,一个滤除高频信号。如果会出现较大的瞬时电流,建议再增加一个较大的钽电容。
3.3 滤波方式:去耦与旁路
滤波电容的作用包含两个方面:去耦和旁路。
- 一般来说,数字电路中的去耦电容选择0.1uf即可,适合于10MHZ以下的频率;
- 20MHz以上的频率需要1到10uf的电容来更好地去除高频噪声,具体可以选择C=1/f来计算。
- 而旁路电容一般选择较小的容值,根据谐振频率,通常选择0.1uf或0.01uf。
3.4 电容等效阻抗公式
提到电容,各种各样的名称可能会让人困惑,例如旁路电容、去耦电容和滤波电容等等。其实,无论如何称呼,它们的原理都是相同的,都是利用电容对交流信号呈现低阻抗的特性。这一点可以通过电容的等效阻抗公式来理解:
在公式中,工作频率f越高,电容值C越大,则电容的阻抗Xcap越小。
在电路中,电容的作用如下:
- 1、如果电容的主要作用是为交流信号提供低阻抗通路,那么它就被称为旁路电容;
- 2、如果主要是为了增加电源和地的交流耦合,减少交流信号对电源的影响,那么它就被称为去耦电容;
- 3、如果用于滤波电路中,则称为滤波电容。
- 4、 此外,对于直流电压,电容器还可以作为电路的储能元件,利用充放电起到类似电池的作用。
四:电容谐振频率
4.1 公式
实际上,电容在电路中的作用往往是多方面的,因此不必过于纠结其具体定义。为了简化,在本文中,我们将所有应用于高速PCB设计中的电容统称为旁路电容。
- 电容的基本功能是通交流、隔直流,理论上讲,用于电源滤波的电容越大越好。
然而,由于引线和PCB布线的影响,电容在交流信号下的等效电路是一个电阻、电感、电容的串联,这个电阻称为等效串联电阻ESR,电感称为等效串联电感ESL。
实际电容表现为电感和电容的并联电路(电容本身的电阻有时候也不可忽略)。
- 这就引出了谐振频率的概念:

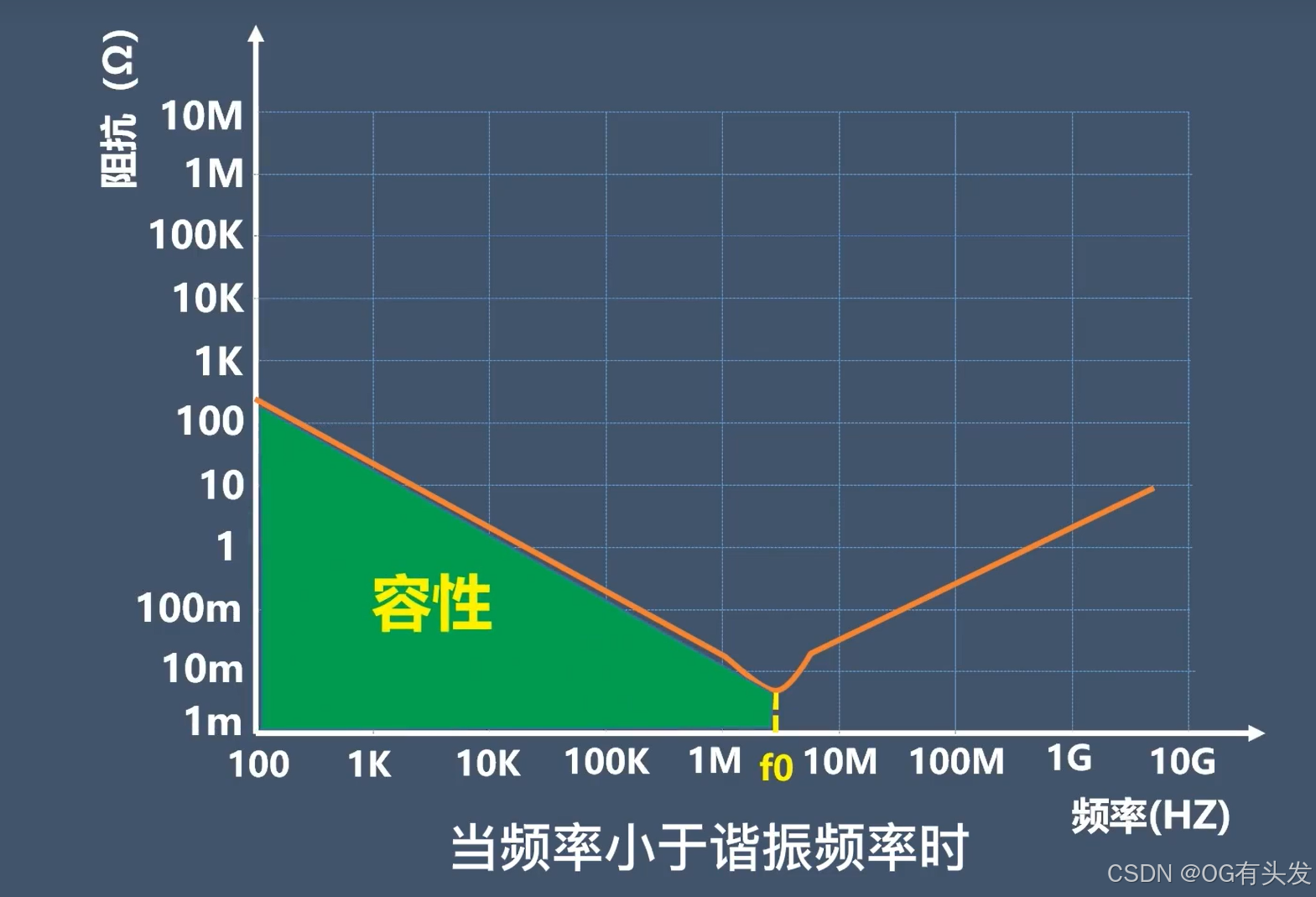

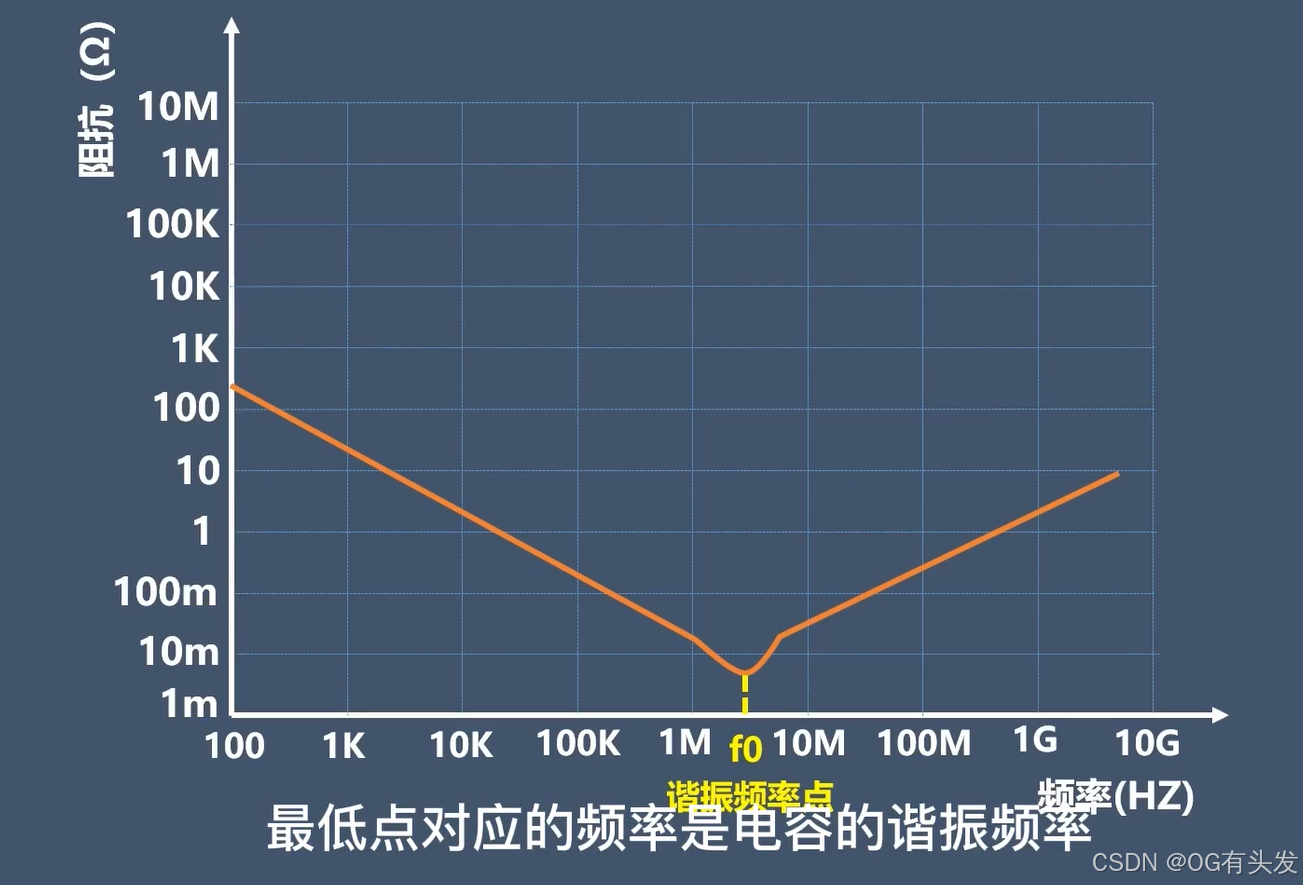

- 下图是电容的阻抗随频率变化的曲线,类似于一个V字型
-阻抗最低点对应的频率是电容的谐振频率

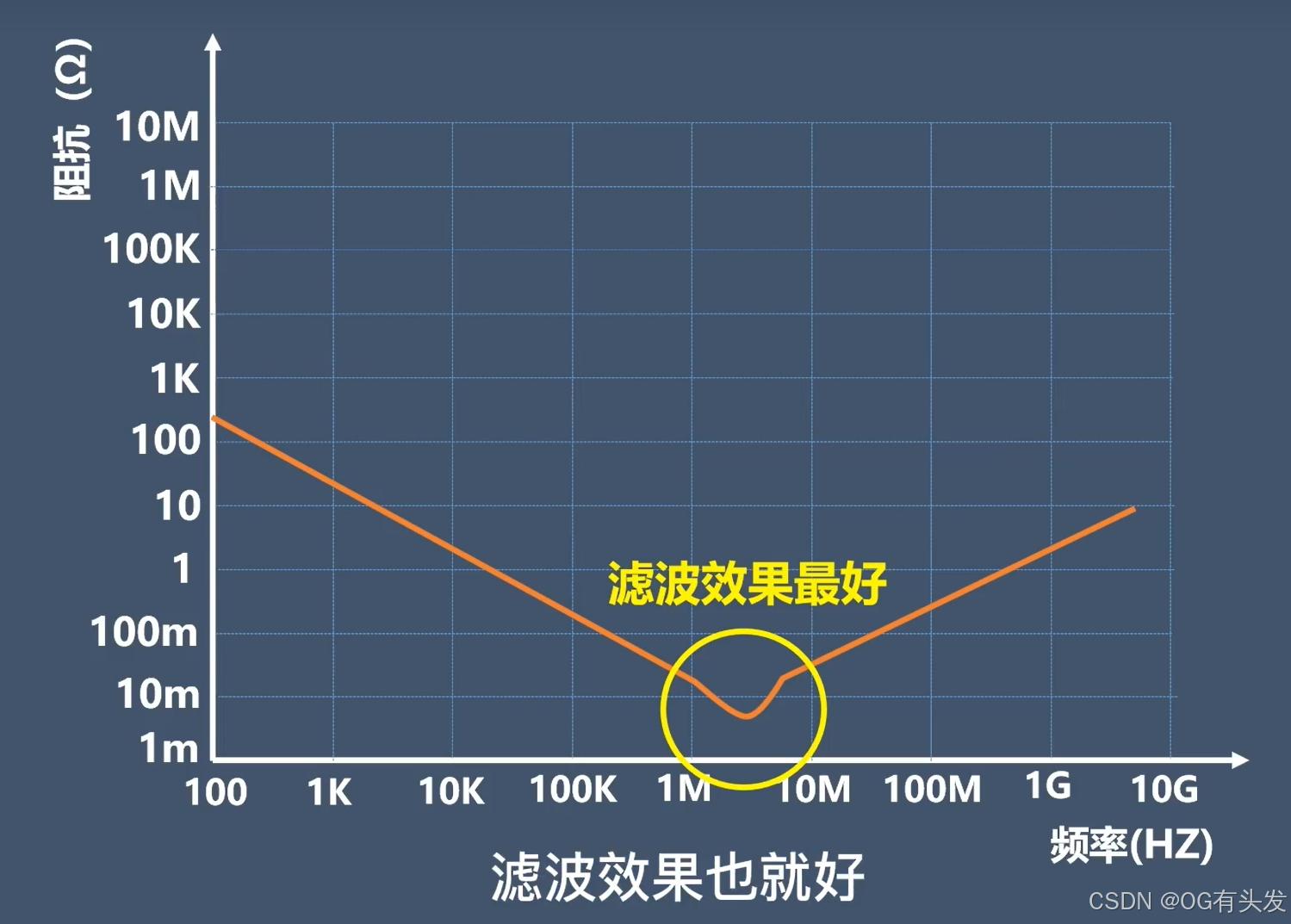

在谐振频率点,电容表现的容抗最低,在f0点左侧电容表现为容性,在f0右侧电容表现为感性。- 滤波就是要选择对应纹波噪声频率处阻抗低的电容,这样在电容上产生的电压波动小,滤波效果也就好
4.2 封装形式对应谐振频率参考
- 在谐振频率以下,电容呈容性;
在谐振频率以上,电容呈感性。因此,大电容一般用于低频滤波,小电容用于滤高频波。- 这也解释了为什么同样容值的电容,SMT封装比DIP封装的滤波频率更高,同样容值的SMT封装电容器相比于DIP封装电容器,能够提供更好的高频噪声滤波效果。这也是为什么在高速数字电路和射频应用中,SMT电容器更受青睐的原因。

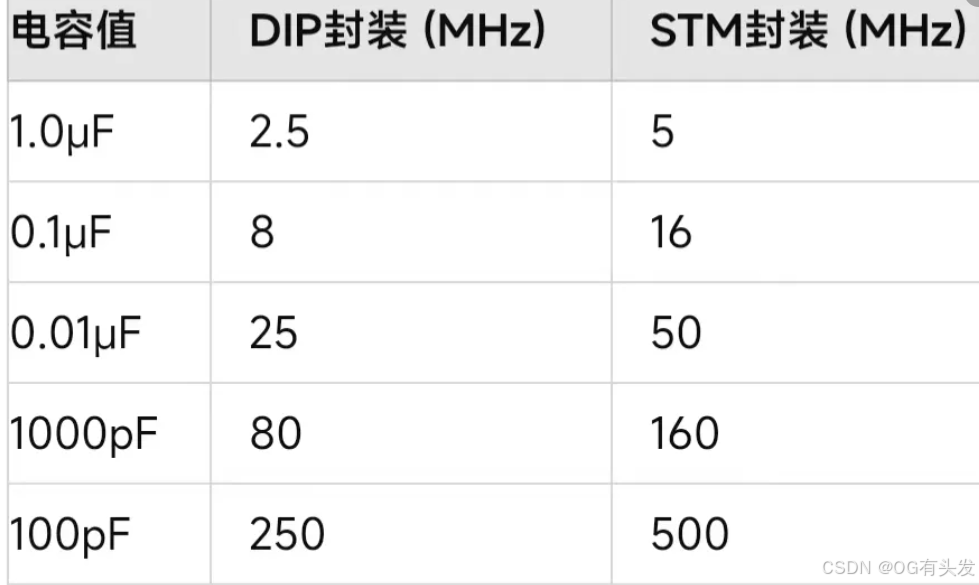

- 以下是一些电容值与其对应的谐振频率参考:

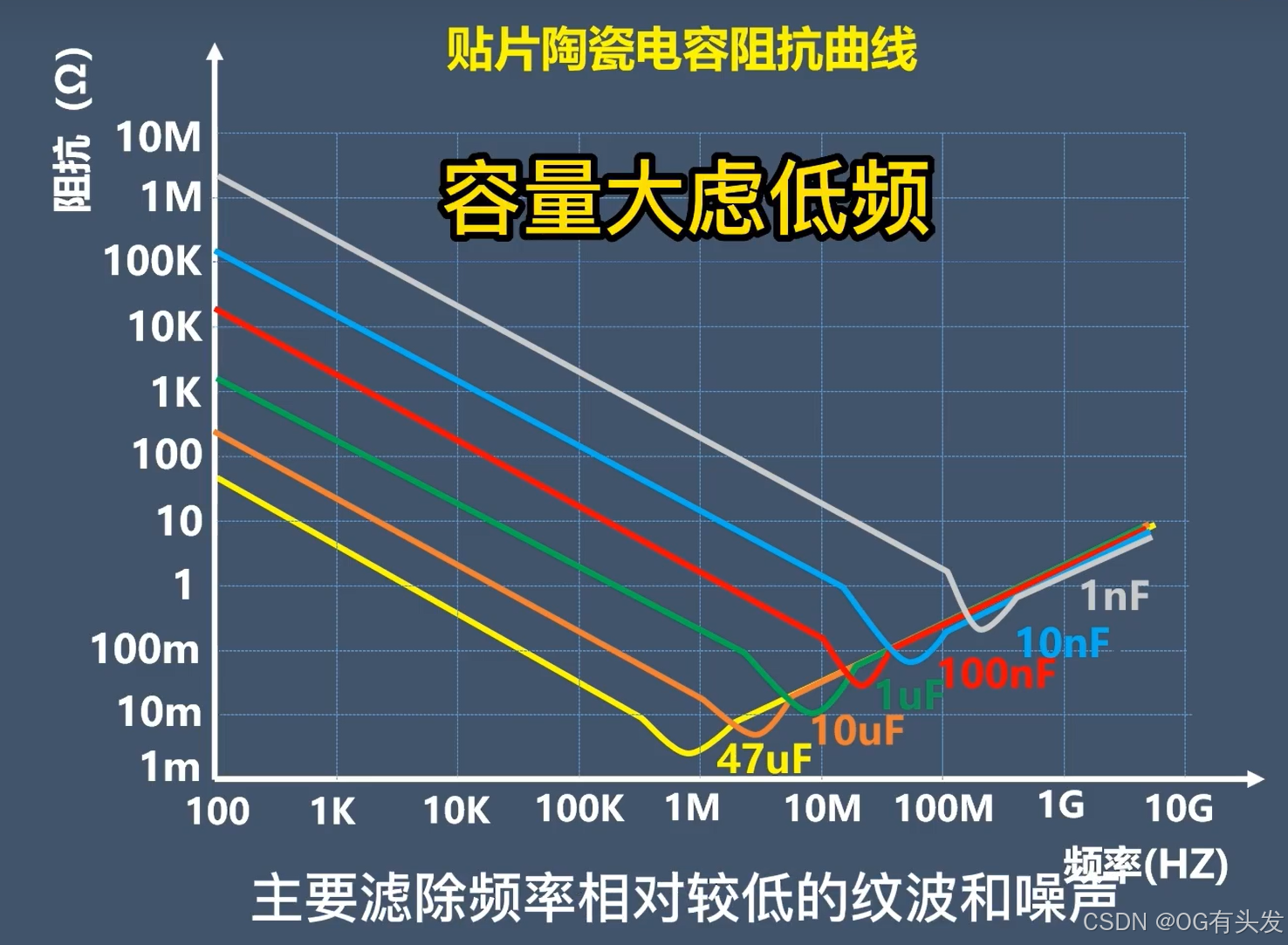

- 从上面瓷片电容曲线我们可以得出一个结论,容量大的电容整体阻抗小,谐振频率低,主要滤除频率相对较低的纹波和噪声;容量小的电容整体阻抗大,谐振频率高,主要滤除频率相对较高的纹波和噪声

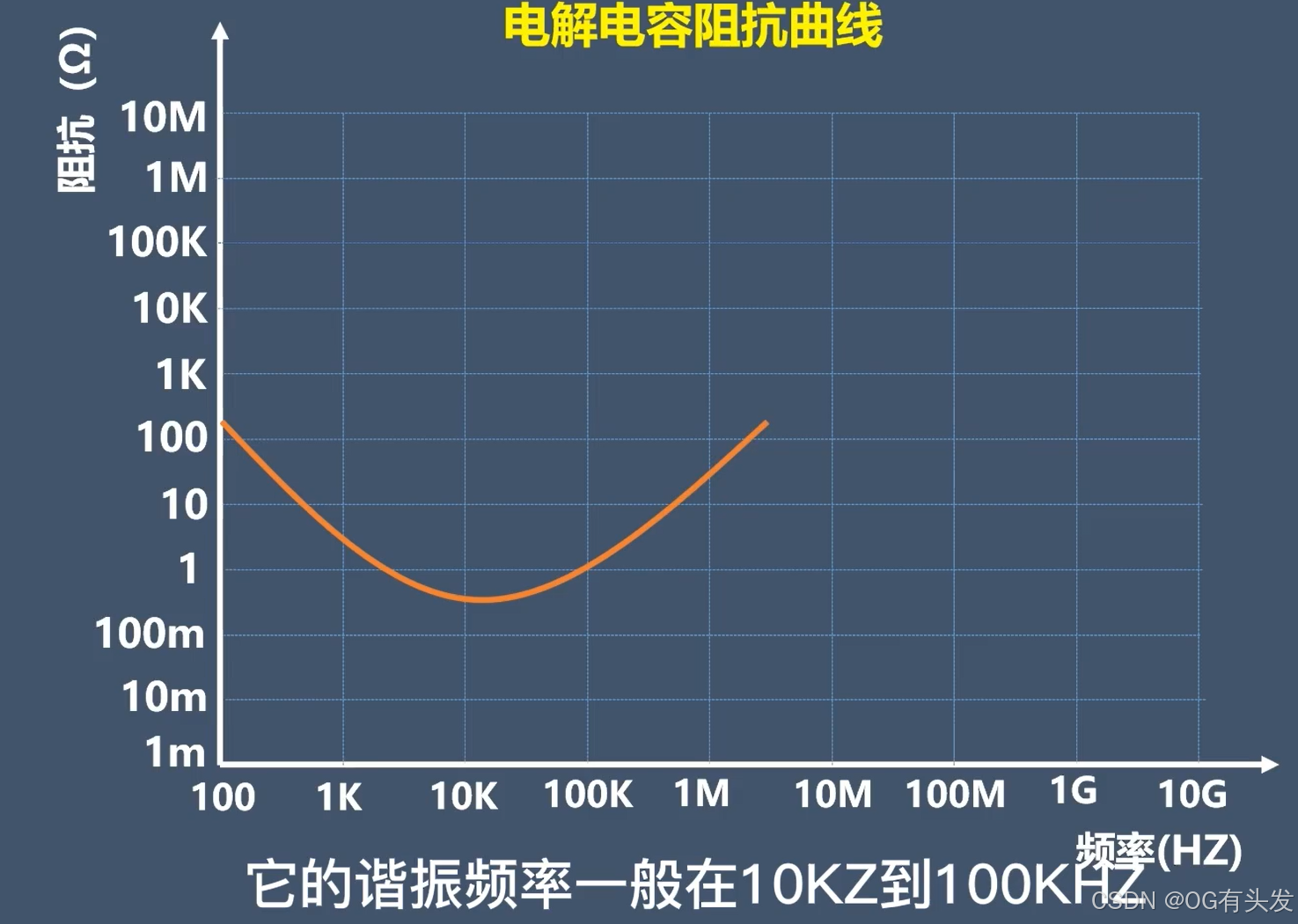

- 从下面铝电解电容曲线我们可以知道,它的谐振频率一般在10kz到100khz左右,主要滤除低频的纹波和噪声,所以我们对芯片电源滤波时,需要根据实际纹波和噪声的频率来选择电容的容值,而不是一成不变的选择某个容量的容值。

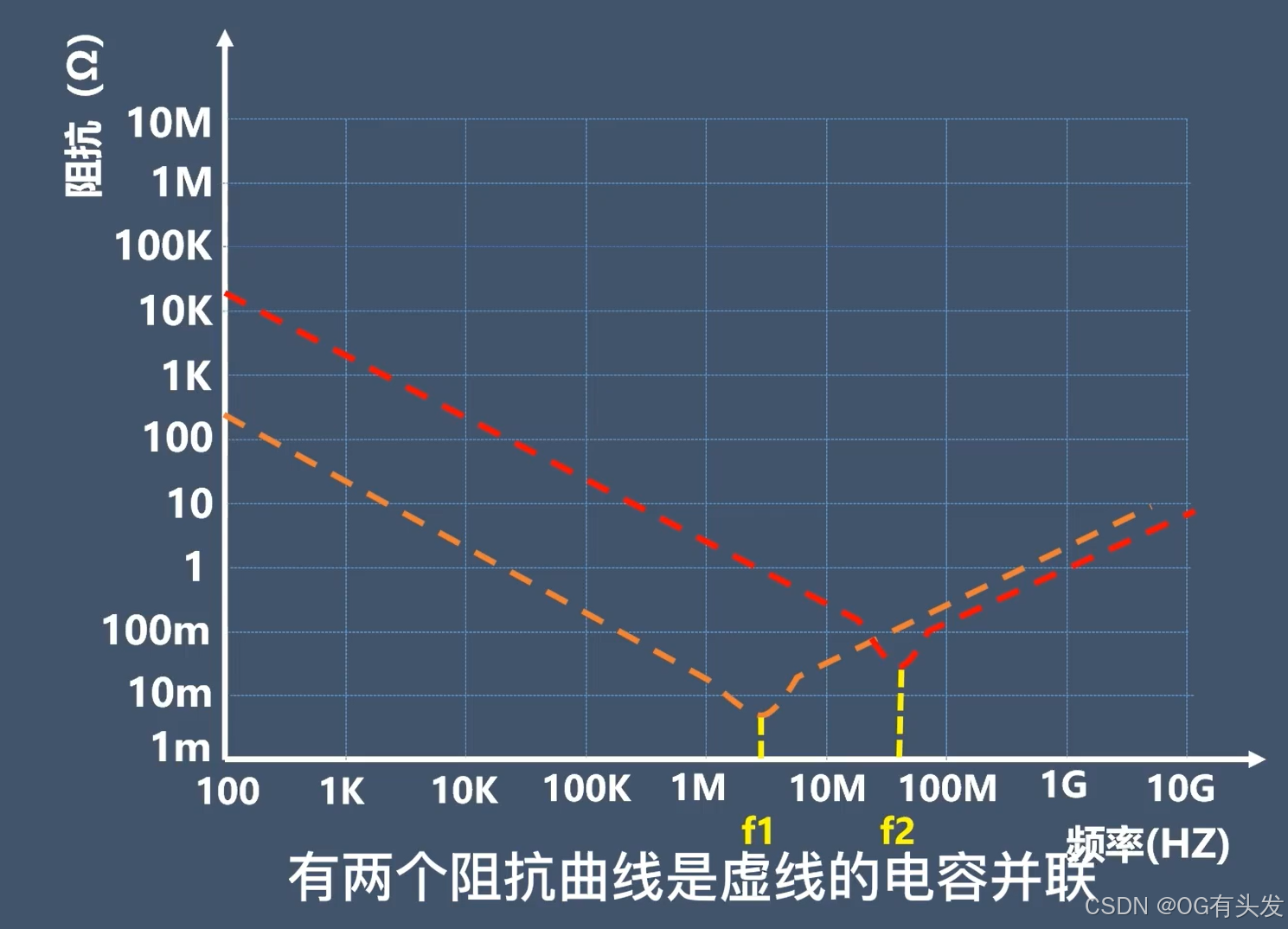

- 并联电容的阻抗曲线如下图所示

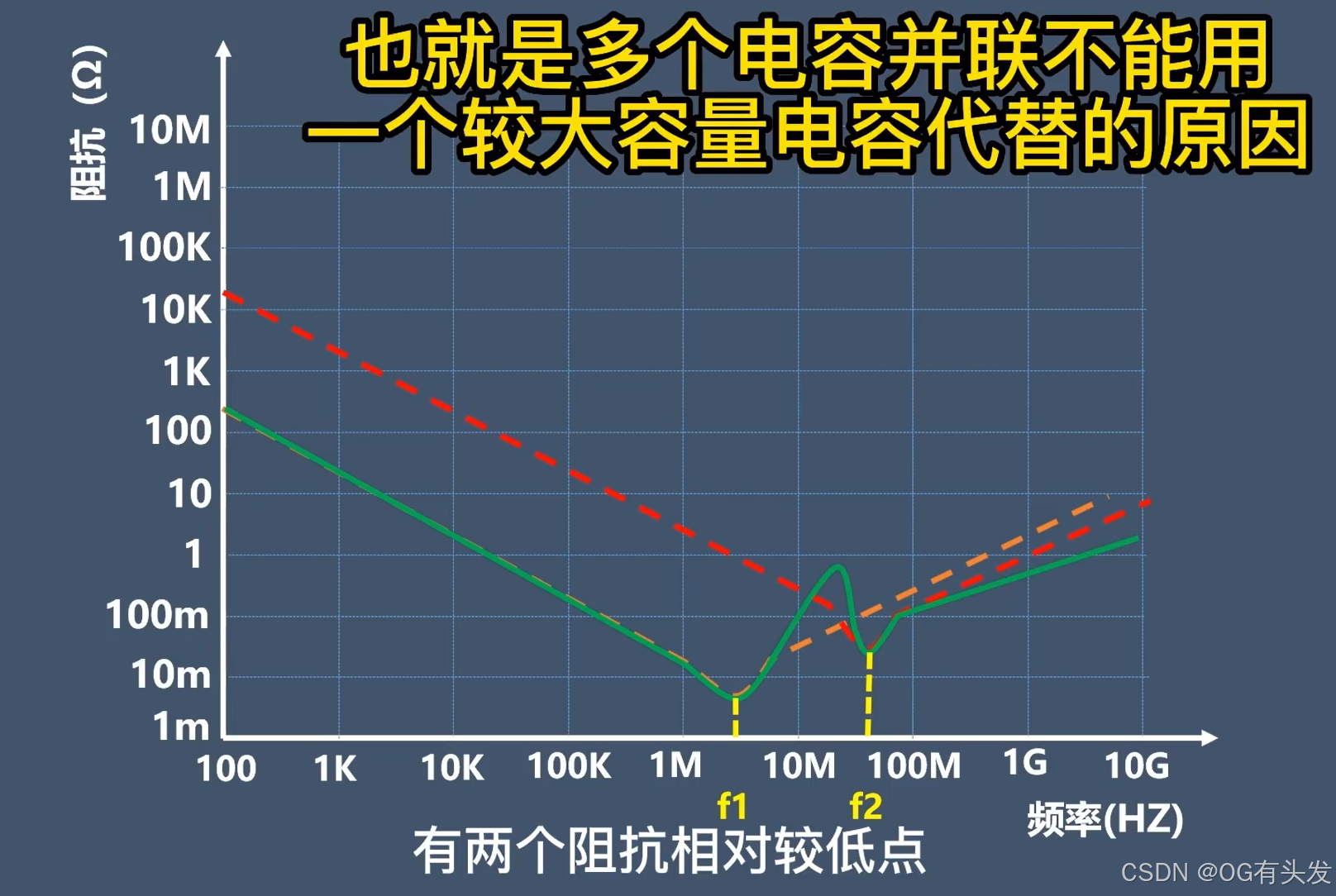

- 电容并联后的实际阻抗曲线如下图所示

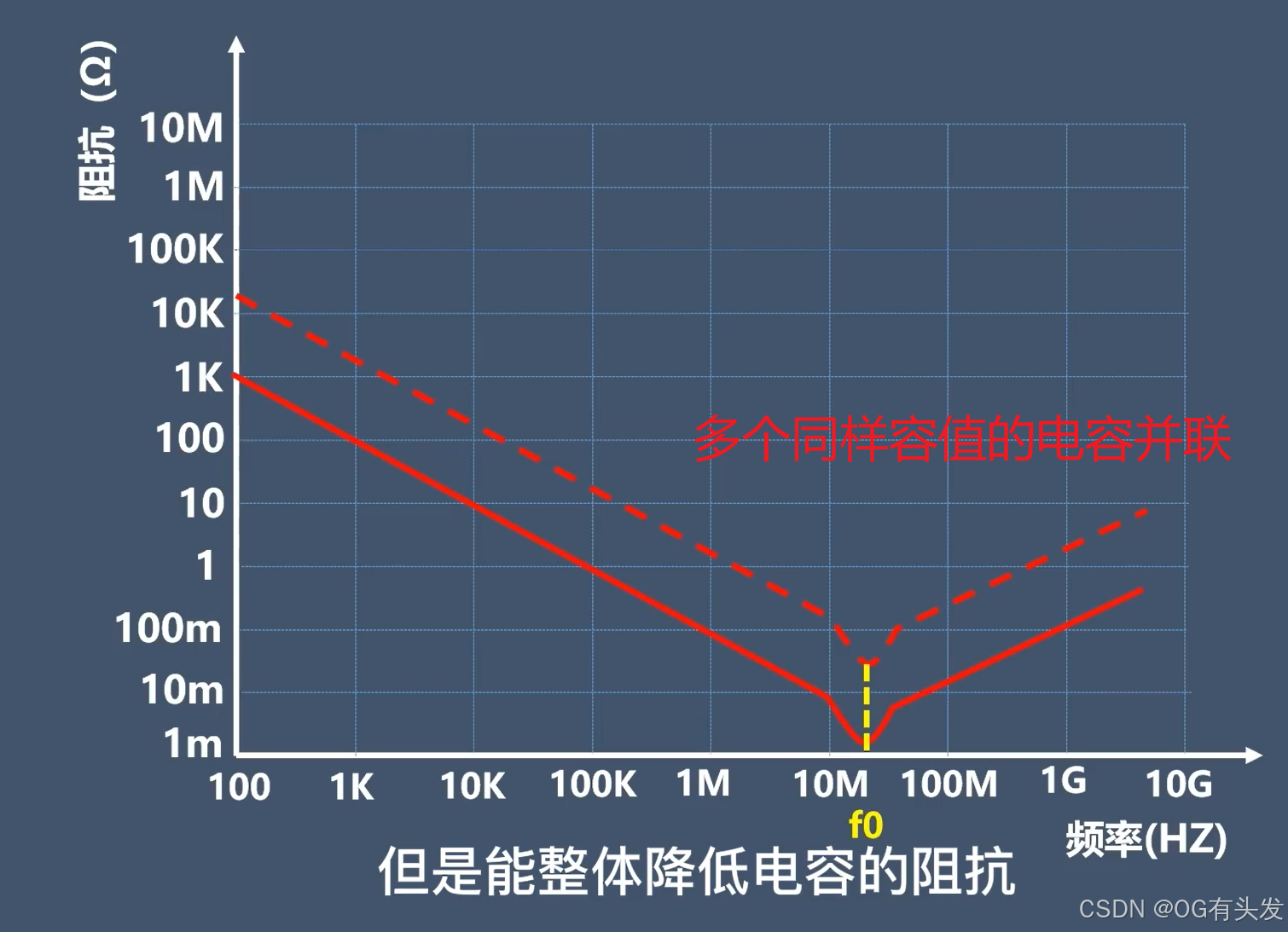

有两个阻抗相对较低点,这样能增大滤除的纹波和噪声的频率范围,如果是多个同样容值的电容并联,并不能改变电容并联的谐振频率,但是能整体降低电容的阻抗,就相当于多个电阻并联,等效电阻是减少的,对滤除该谐振频率附近的纹波和噪声也是有作用的。
不过,这些数据仅供参考。正如老工程师们所说,选择电容主要还是依靠经验。
更可靠的做法是将一个大电容和一个小电容并联,一般要求两者的容值相差两个数量级以上,这样子可以覆盖更广的滤波频段。
- 通常来说,大电容用来滤除低频段,小电容用来滤除高频段。电容值与所需的频率的平方成反比。
选择 合适的电源滤波电容并不复杂,只需要掌握一些基本的原则和方法。
理论上,理想的电容器阻抗随着频率的增加而减少(1/jwC)。然而,由于电容引脚的电感效应,电容器实际上表现为LC串联谐振电路,其自谐振频率(SRF)决定了电容在高频下的行为。当频率超过SRF时,电容会变成一个电感,从而大幅降低对高频干扰的抑制效果。因此,通常需要将一个较小的电容并联在地上,以补偿这个效果。
具体原因是,小电容的自谐振频率较高,对高频信号提供了更好的接地通路。因此,在电源滤波电路中,我们常常采用“大电容滤除低频,小电容滤除高频”的方法。这样做的根本原因在于不同电容的自谐振频率(SRF)值不同。
从这个角度考虑,也可以理解为何在电源滤波设计中,电容应尽可能靠近地线安装,以最大程度地提高滤波效果。
4.3 自谐振频率(SRF)
在实际设计中,确定电容的自谐振频率(SRF)可能会遇到一些疑问,例如如何查找SRF值,如何选择不同的SRF值的电容,以及是否使用一个还是多个电容。
- 1.自谐振频率(SRF)与电容值的关系
自谐振频率(SRF)受到电容值和电容引脚电感的影响,因此相同容值的不同封装形式(如0402、0603或直插式电容)的SRF值可能不同。- 2.如何获取SRF值
查看器件数据手册,许多电容的SRF值可以在数据手册中找到。例如,22pf的0402电容其SRF值大约为2GHz。
4.4 评估电容效果
- 1.软件仿真
使用仿真软件检查电容在电源滤波电路中的表现,确保它能在你所需的工作频带内提供足够的噪声抑制。如果仿真结果显示滤波效果良好,则可以继续进行实际电路测试。- 2.实际电路测试
在实际电路中,尤其是手机等设备的LNA(低噪声放大器)电源滤波中,良好的电源滤波能显著改善接收灵敏度,通常可以提高几个dB。实际测试可以仿真结果,并根据测试结果进一步优化电路设计。
4.5 总结
- 通俗比喻:可以把电容想象成一个漏水的容器,而交流电的峰值到来就像是往容器里加水。
- 1.如果容器漏水的速度是固定的,那么频繁加水时(高频信号)需要一个较小的容器(小电容),以保持水位稳定。
- 2.而在加水次数较少的情况下(低频信号),则需要一个较大的容器(大电容),以减少因漏水导致的水位下降。
- 3.这样,通过合适的电容选择,可以更好地维持电源的稳定性和滤波效果。
