本文详细介绍了如何使用ospf在R1-R5的MA网络中实现全网可达，设置R2为DR，配置接口认证，区域2的认证，并确保R5环回地址不宣告。操作包括配置环回IP、宣告路由、调整优先级、认证设置和优化参数如收敛速度和参考带宽。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、实验要求

全网可达
使用ospf
R2-R5所在MA网络中只有R2为DR，其他均为DRother
R1-R2做接口认证
区域2做认证
R5的环回不能被宣告

二、实验拓扑图
在这里插入图片描述

三、实验操作
·配置环回地址和接口ip地址
R1举例

[R1]int
[R1]interface loo
[R1]interface LoopBack 0
[R1-LoopBack0]ip add
[R1-LoopBack0]ip address 1.1.1.1 24
[R1-LoopBack0]q
[R1]
[R1]int
[R1]interface s4/0/0
[R1-Serial4/0/0]ip add
[R1-Serial4/0/0]ip address 12.1.1.1 24

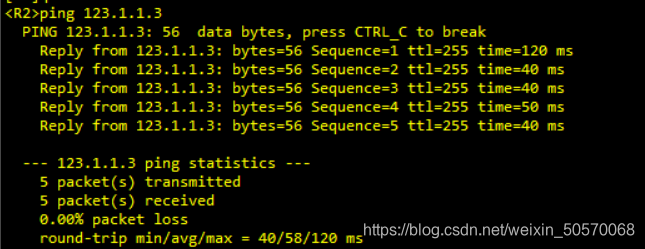

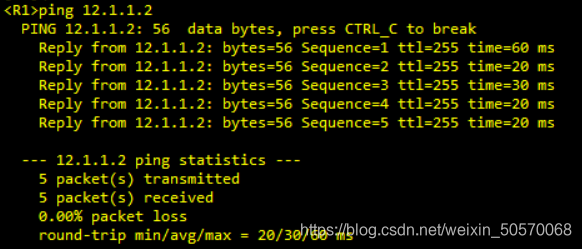

使用ping命令查看直连设备是否能接通
在这里插入图片描述

…

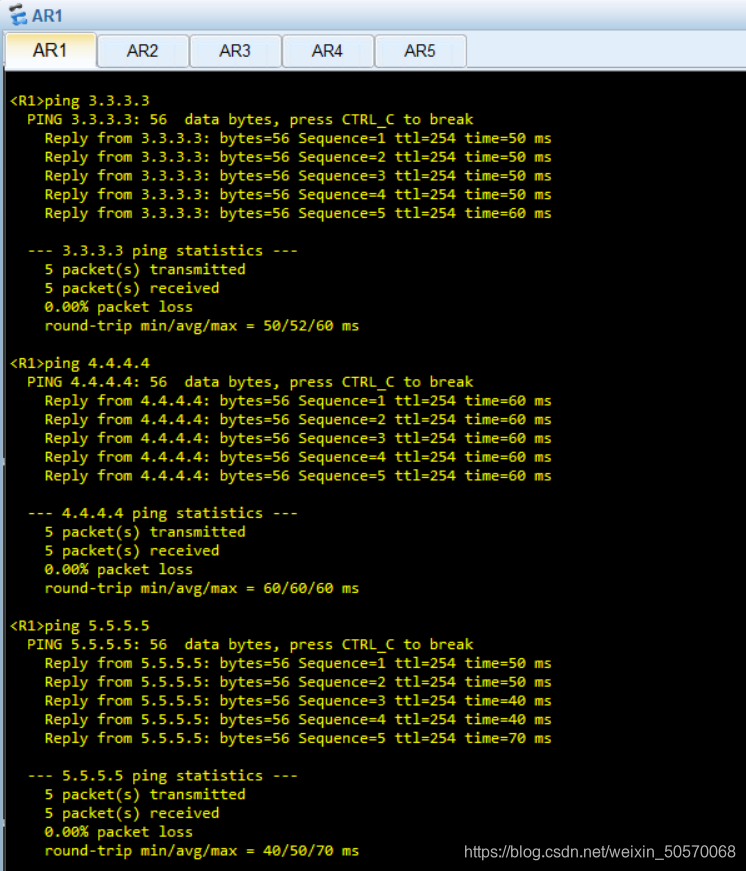

全网可达

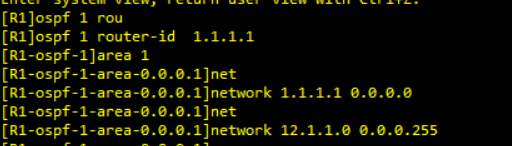

R1宣告(R1-R5操作)

[R1]ospf 1 rou
[R1]ospf 1 router-id  1.1.1.1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]net
[R1-ospf-1-area-0.0.0.1]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.1]net
[R1-ospf-1-area-0.0.0.1]network 12.1.1.0 0.0.0.255

在这里插入图片描述

使用ospf
R2-R5所在MA网络中只有R2为DR，其他均为DRother
·修改优先级

R4R5做同样操作

[R3]interface g0/0/0
[R3-GigabitEthernet0/0/0]ospf dr
[R3-GigabitEthernet0/0/0]ospf dr-priority 0

在这里插入图片描述

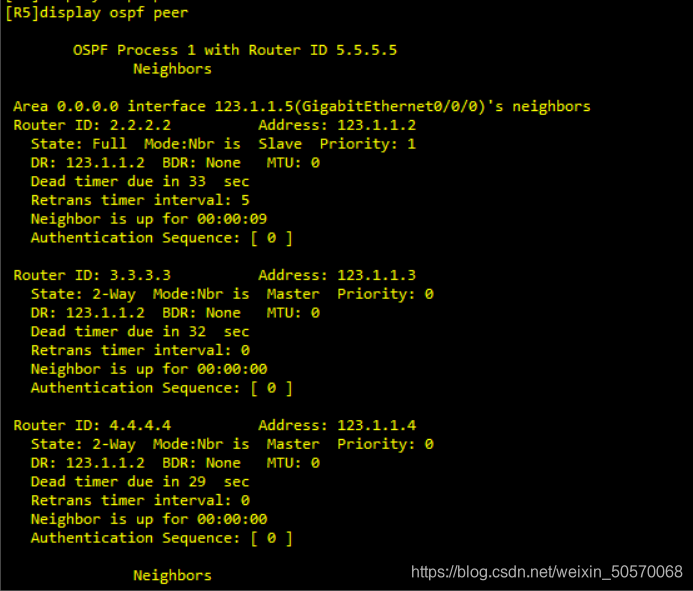

R2已变为DR

R1-R2做接口认证

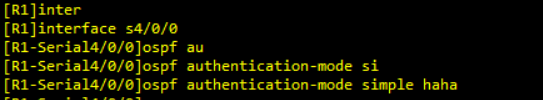

R1

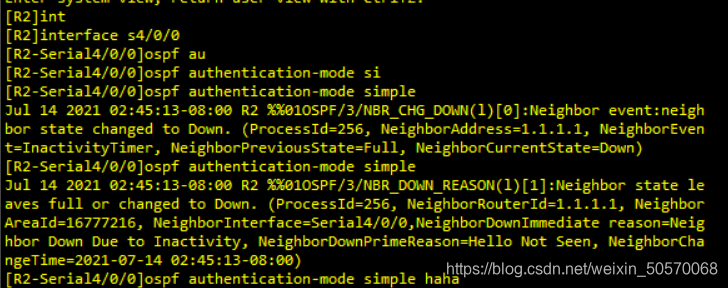

R2
在这里插入图片描述

区域2做认证**（区域认证）**

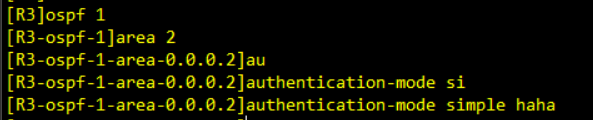

R3

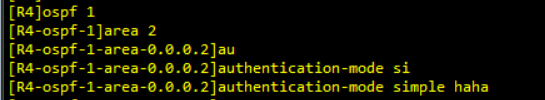

R4

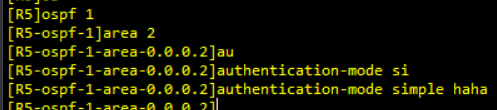

R5
在这里插入图片描述

R5的环回不能被宣告
不能被宣告需要写缺省
[R5-ospf-1]default-route-advertise always awayls – 强制下放缺省，当路由器里面没有缺省时可使用

加快收敛速度

[R1]int
[R1]interface s4/0/0
[R1-Serial4/0/0]ospf timer ?
  dead        Interval after which a neighbor is declared dead
  hello       Time between HELLO packets
  ldp-sync    Specify LDP-OSPF synchronization timer interval
  poll        Interval for sending Poll Hello packet in the NBMA network
  retransmit  Retransmit interval

修改参考带宽

[R5-ospf-1]ban
[R5-ospf-1]bandwidth-reference ?
  INTEGER<1-2147483648>  The reference bandwidth (Mbits/s)
[R5-ospf-1]bandwidth-reference 2000
Info: Reference bandwidth is changed. Please ensure that the reference bandwidth
 that is configured for all the routers are the same.
