hcia ospf配置实验

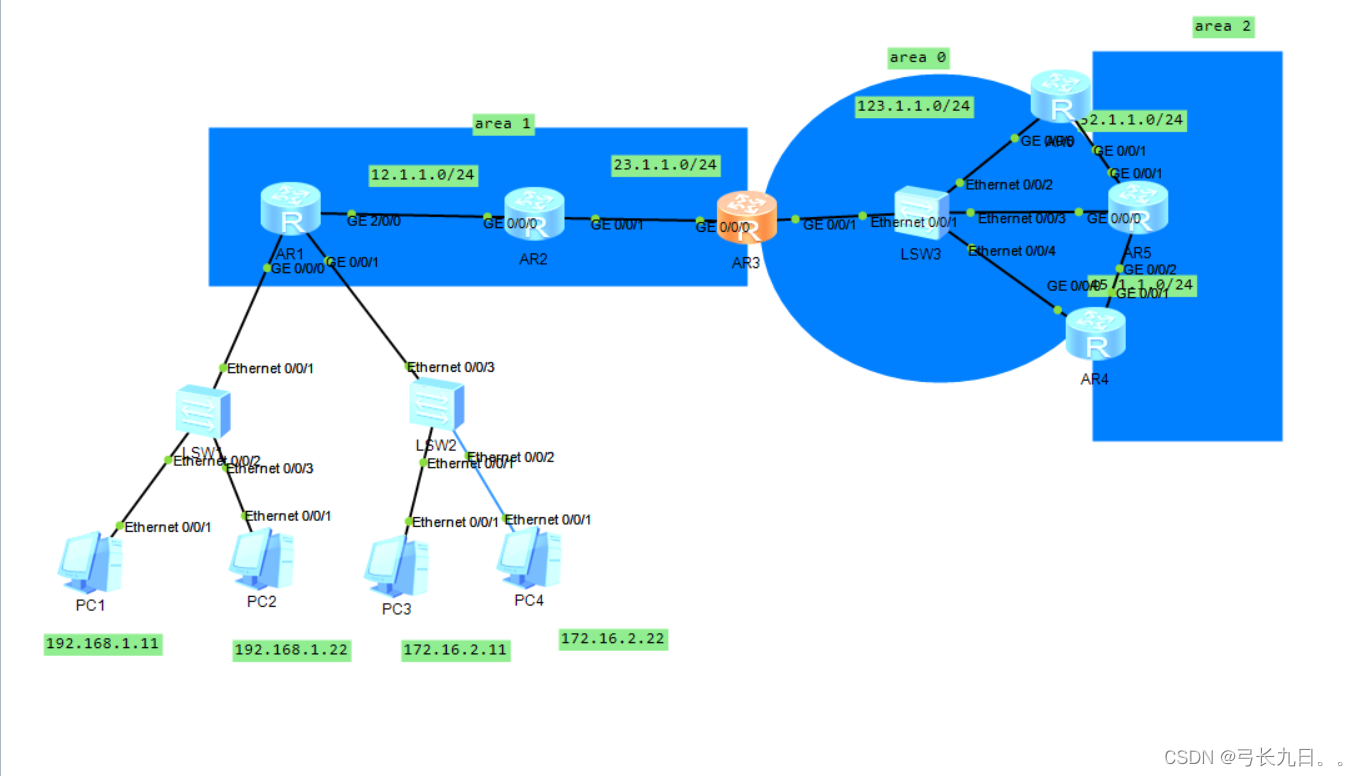

实验图片

实验内容

 1.要求r3456之间只有r3为dr没有bdr

2.保证更新安全加快收敛速度

3.r4换回不能宣告全网可达

4.pc自动获取ip地址，pc1234获取固定的ip地址。

5.area1区域铭文认证 area2密文认证。

实验分析

1.要使r3为dr，没有其他的bdr，就要在该变r456的优先级为0,。

2，保证加快收敛速度，可以用ospf的扩展配置加快收敛速度

3.r4的换回不能宣告全网可达，用ospf的扩展配置强制下放缺省路由。

4.pc自动获取ip地址，下放固定ip，用dhcp解决。

5.区域铭文认证和密文认证用ospf的扩展配置。

实验过程

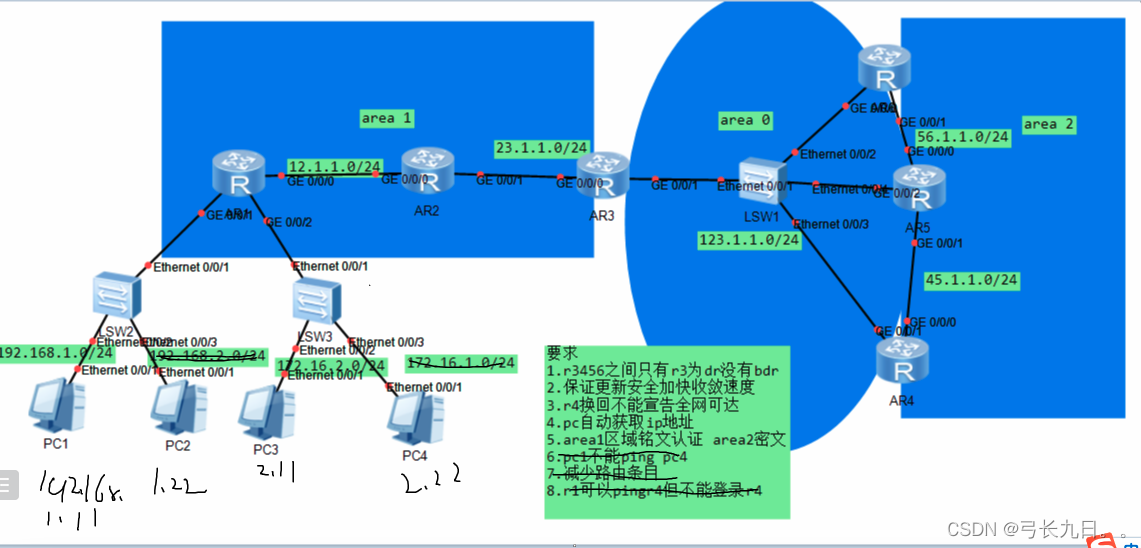

一.搭建拓扑图

 二.配置

2.1接口配置

system-view  进入系统视图模式

sysname r1 修改名字

user-interface console 0 进入console

idle-timeout 0 0 修改为永不过时（两步不是必要的，为了方便操作）

interface g/0/0/0 进入接口

ip address
