前言

本文章主要基于恩智浦 S32K14x系列，针对汽车电子功能安全要求，对系统时钟SOSC出现异常丢失事件的监控。
当发生时钟丢失事件之后，MCU应该产生一个时钟丢失类型的复位信号：McuConf_McuResetReasonConf_MCU_LOSS_OF_CLOCK_RESET。

总体而言，都比较简单，莫慌张！！！

具体实现流程包括如下几点：
1， 分析芯片手册 2， EB工具链配置 3， 结果验证

话不多说，走你~

一、分析芯片手册

手册下载处：S32K1xx手册

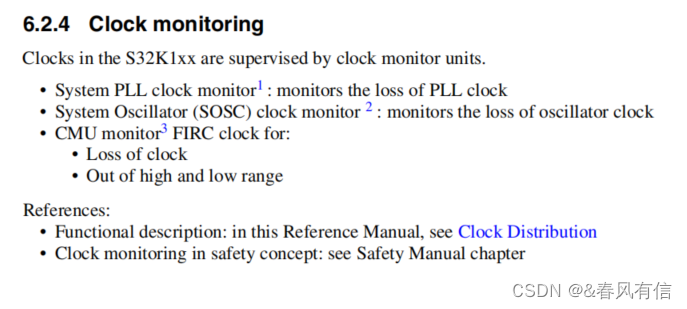

1、6.2.4 Clock monitoring

如下图所示，S32K1xx全系列都支持监控时钟丢失，其中一个是系统振荡器时钟SOSC，一个是系统锁相环SPLL。
Tips： 看过B站有个关于讲述PLL的视频，非常不错。特此分享出来给大家。《PLL基本工作原理》

~

~

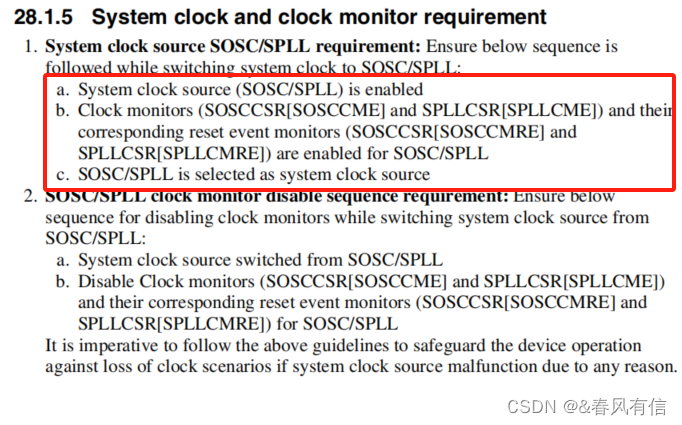

2、28.1.5 System clock and clock monitor requirement

Tips： 1，我们只针对SOSC来做演示，所以SPLL就不演示了；2，下图中的有错别字，没有位SOSCCME，应该是SOSCCM 。

若要实现系统时钟监控的功能，必须满足如下前提。
a，确保系统时钟（SOSC）被使能；
b，相应的寄存器置位：SCG_SOSCCSR[SOSCCM]，SCG_SOSCCSR[SOSCCMRE]；
c，SOSC被选择为系统时钟源；

~

~

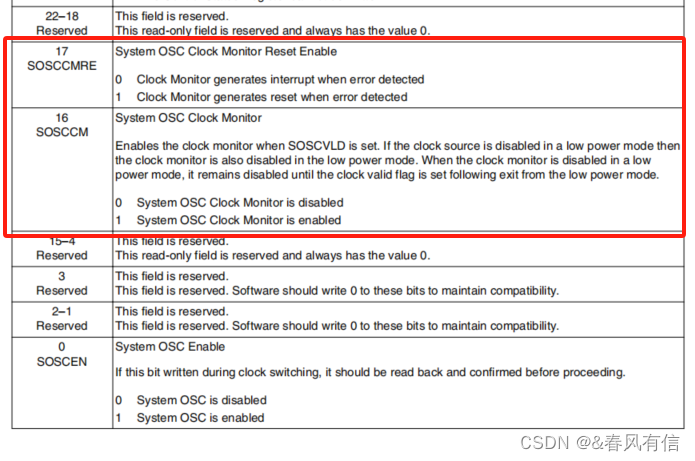

3、分析寄存器

1) SCG_SOSCCSR[SOSCCM]

功能： 使能系统时钟SOSC监控。
该Bit置1之后，就开启了系统时钟的监控

2) SCG_SOSCCSR[SOSCCMRE]

功能： 选择系统时钟监控复位使能。
该Bit置1之后，时钟监控到异常会触发MCU复位操作。

~

二、EB配置

打开EB tresos，执行如下操作步骤：

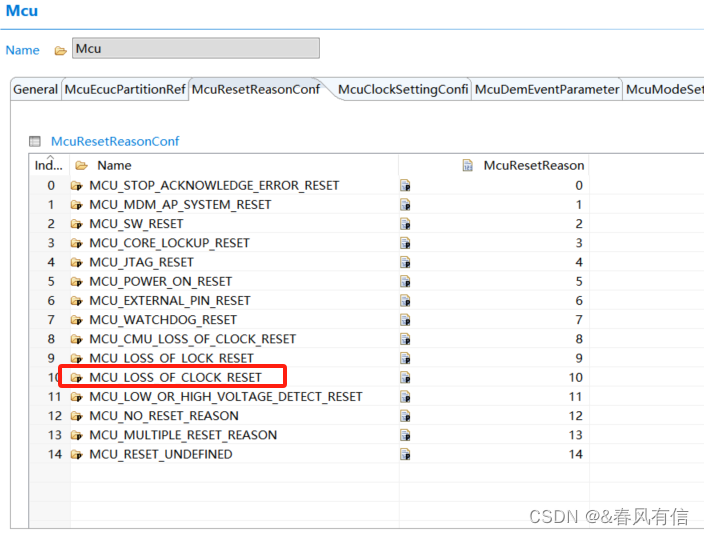

1、检查复位源

McuResetReasonConf，检查MCU复位源中是否包含了时钟丢失复位，这一步是AutoSar标准，一般默认就配置好了。

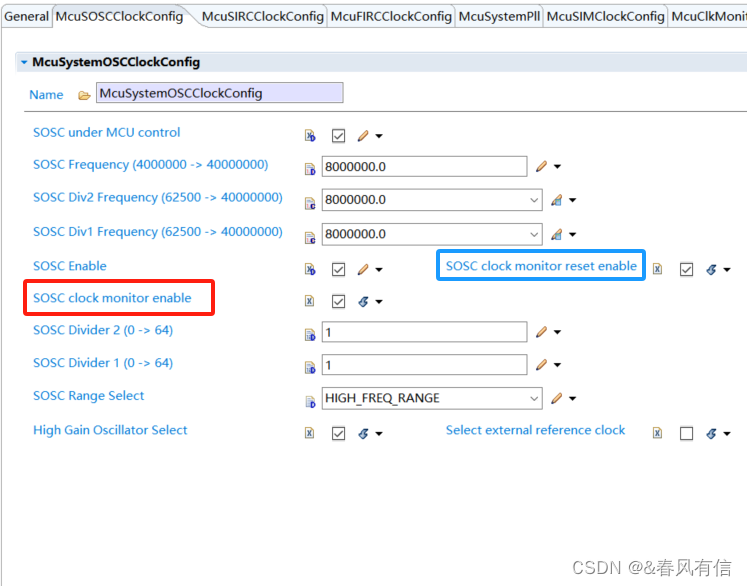

2、配置时钟监控

如下图：
勾选红框，等同于将SCG_SOSCCSR[SOSCCM]置1;
勾选篮筐，等同于将SCG_SOSCCSR[SOSCCMRE]置1;

配置项，到此结束，保存生成代码。

~

三、结果验证

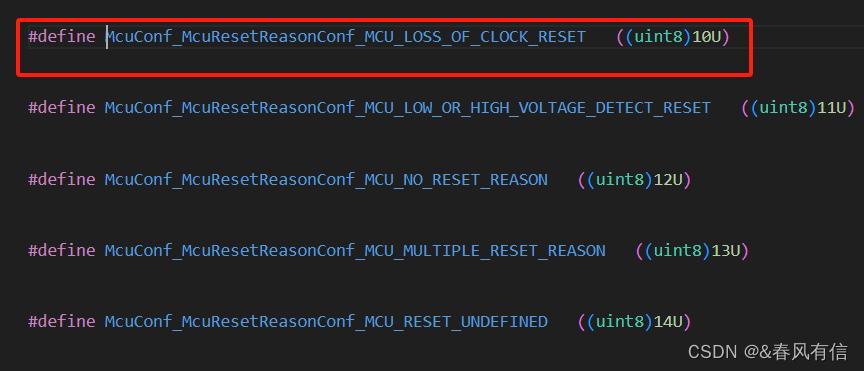

这一步比较Low了，博主在MCU开启时，会通过串口打印复位的类型为多少。当打印是数字10，则代表时钟丢失复位。

操作手段： 用镊子将晶振短到GND以实现时钟丢失的复位效果。
期待现象： MCU一直处于复位之中，直至不短到GND。

总结

博主是AutoSar小白，刚开始接触NXP芯片，如果哪里表达的有问题，还请大佬们指点指点哈。接下来，让我们在后面的博文再相会哈~
