Vivado报错[Opt 31-67] 的解决

最新推荐文章于 2025-03-12 11:31:10 发布
最新推荐文章于 2025-03-12 11:31:10 发布
阅读量1.5k 收藏 12
点赞数 3
分类专栏： # FPGA开发工具 文章标签： Vivado fpga开发 问题解决
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_48412658/article/details/144021753
版权

报错

[Opt 31-67] Problem: A LUT2 cell in the design is missing a connection on input pin I0, which is used by the LUT equation. This pin has either been left unconnected in the design or the connection was removed due to the trimming of unused logic. The LUT cell name is: adc_datareceive_inst/FIFO_adc240bit_inst/U0/inst_fifo_gen/gconvfifo.rf/grf.rf/gntv_or_sync_fifo.gl0.wr/gwas.wsts/DEVICE_7SERIES.NO_BMM_INFO.SDP.WIDE_PRIM18.ram_i_4.

原因

有个LUT2 cell的IO脚未连接。

adc_datareceive_inst/FIFO_adc240bit_inst/U0/inst_fifo_gen/gconvfifo.rf/grf.rf/gntv_or_sync_fifo.gl0.wr/gwas.wsts/DEVICE_7SERIES.NO_BMM_INFO.SDP.WIDE_PRIM18.ram_i_4.

解决办法

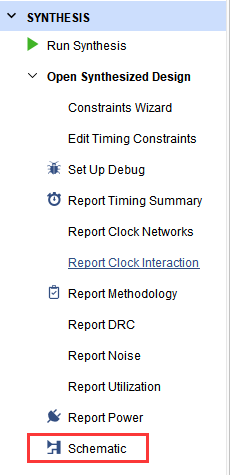

根据提供的层级在原理图中查找。

在这里插入图片描述

双击层级时观察是否有端口未连接，最后的LU2发现I0有连接，反查I0的上一级，一直查到未连接处。
