SPI（菊花链和四线制）

菊花链SPI和四线制SPI是两种不同的SPI通信配置方式，它们在连接多个从设备时有各自的特点和应用场景。

菊花链SPI：

• 菊花链SPI是一种特殊的SPI连接方式，它允许多个从设备通过串联的方式连接到主设备上，形成一个链式结构。在这种配置中，数据从一个从设备传播到下一个从设备，所有从设备同时接收同一SPI时钟。

• 这种配置可以减少所需的片选（CS）线数量，因为所有从设备的片选信号可以连接在一起，从而简化了布线并减少了所需的GPIO数量。

• 菊花链模式下，传输数据所需的时钟周期数与菊花链中的从机位置成比例。例如，在8位系统中，为使第3个从机能够获得数据，需要24个时钟脉冲，而常规SPI模式下只需8个时钟脉冲。

四线制SPI：

• 四线制SPI是最常见的SPI通信方式，它使用四根线：时钟线（SCK）、主机输出从机输入线（MOSI）、主机输入从机输出线（MISO）和从机选择线（SS）。

• 在四线制SPI中，每个从设备都需要一个独立的片选信号来控制其通信时间窗口。这意味着如果连接多个从设备，需要为每个从设备提供单独的片选线，这会增加所需的GPIO数量和布线的复杂性。

• 四线制SPI通常用于点对点通信，或者在多从设备应用中，通过为每个从设备提供单独的片选信号来实现。

总结来说，菊花链SPI和四线制SPI的主要区别在于它们连接多个从设备的方式。菊花链SPI通过串联方式连接从设备，减少了片选线的数量，而四线制SPI为每个从设备提供单独的片选信号，这在多从设备应用中会增加所需的GPIO数量和布线的复杂性。菊花链SPI适合于需要简化布线和减少GPIO数量的场景，而四线制SPI则提供了更灵活的控制方式，适用于需要独立控制每个从设备的场景。

---

---

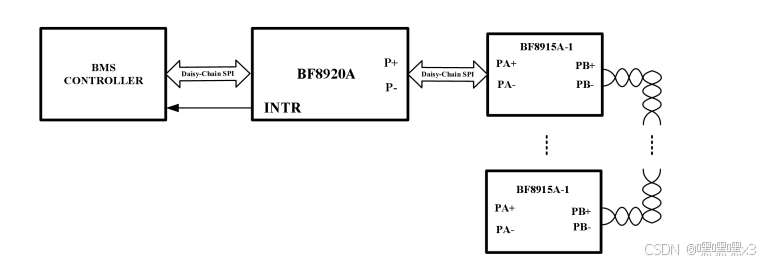

在菊花链通信中，区分正向和反向通信是因为数据传输的方向不同。在菊花链模式下，数据可以从主机传输到第一个从机，然后从第一个从机传输到第二个从机，依此下去，数据沿着线路级联，直到系列中的最后一个从机，最后的一个从机通过 SDO 将数据传送到主机。这种模式下，通信方向决定了数据流的路径。

正向通信通常指的是数据按照从主机到第一个从设备，然后顺序经过每个从设备，最终到达最后一个从设备的方向。

反向通信则是指数据从最后一个从设备开始，逆向经过每个从设备，最终到达主机的方向。

这种区分的意义在于：
1. **数据流向控制**：在某些应用中，可能需要从不同的方向读取数据，以实现更高效的数据处理或满足特定的应用需求。
2. **故障检测与冗余**：在某个从设备出现故障时，可以通过改变通信方向来尝试绕过故障点，从而提高系统的可靠性和容错能力。
3. **通信效率**：根据不同的应用场景和从设备的布局，选择最优的通信方向可以减少通信延迟，提高整个系统的通信效率。
