AD铺铜避开了同网络线条

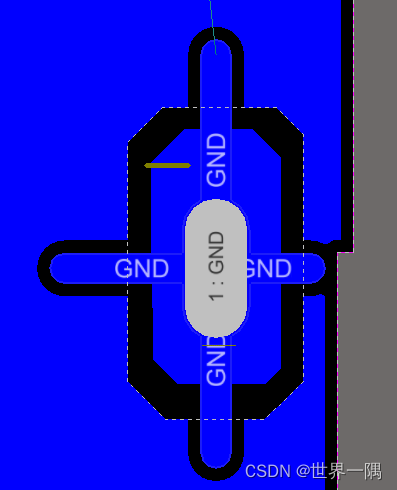

问题：铺铜网络和线条网络都是GND，却没有连在一起
在这里插入图片描述

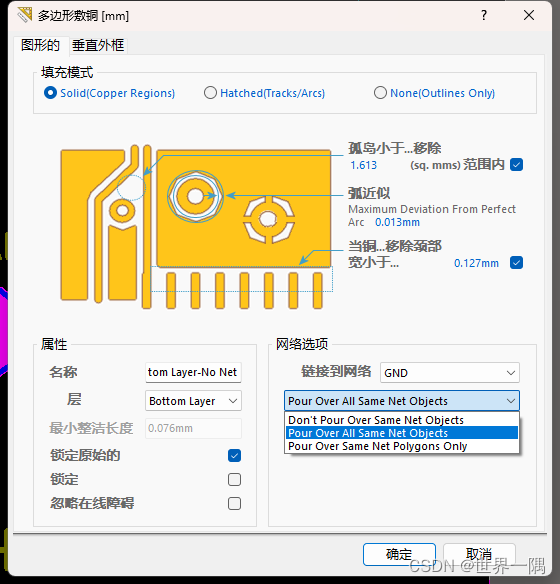

解决办法：修改铺铜属性，应该选择第二个选项“Pour Over All Same Net Objects”
在这里插入图片描述
选好之后点击确定即可！
