【牛客网verilog刷题】时序逻辑VL31数据累加输出（介绍了valid/ready双向握手机制）

1.序言

本文详细说明了valid/ready握手机制，并以牛客网verilog在线刷题的时序逻辑部分，VL31题为例进行说明。

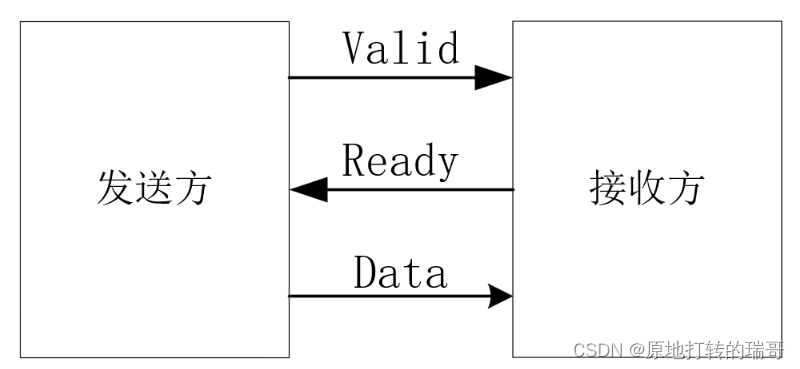

2.握手机制

通信双方进行数据传输：
Data：传输的数据，发送方提供给接收方；
Valid：数据准备好标志信号，发送方提供给接收方，表示已经准备好了需要发送的数据；
Ready：准备好接收数据标志信号，接收方提供给发送方。表示已经准备好了接收数据；
注意：当且仅当，在时钟触发沿到来时，发送方Valid信号和接收方Ready信号均为高时，数据才能有效传输。

3.例子

(1)例子来源：
牛客网 ---- verilog在线刷题----时序逻辑部分----VL31题

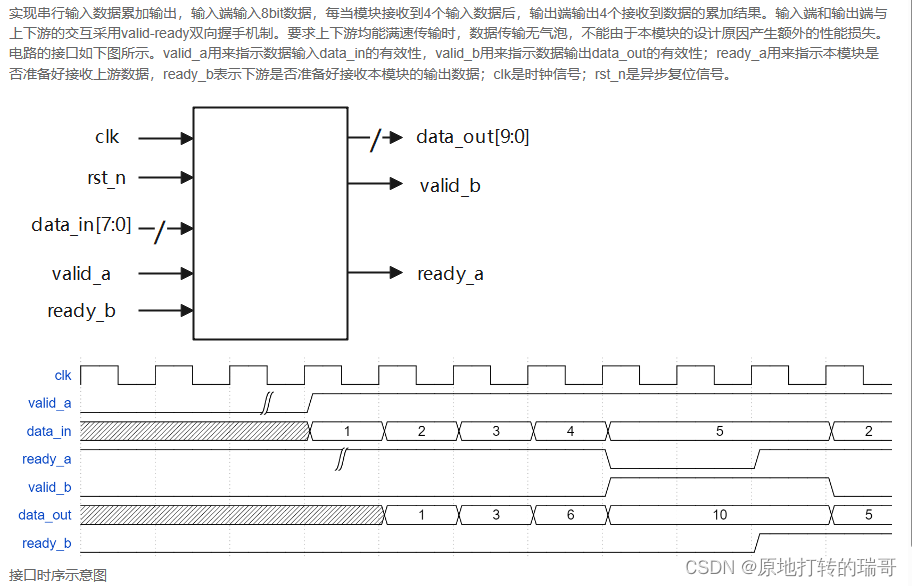

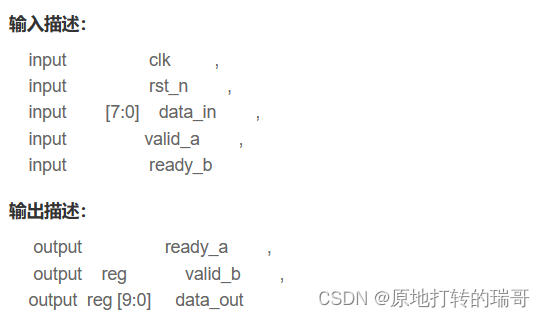

(2)描述

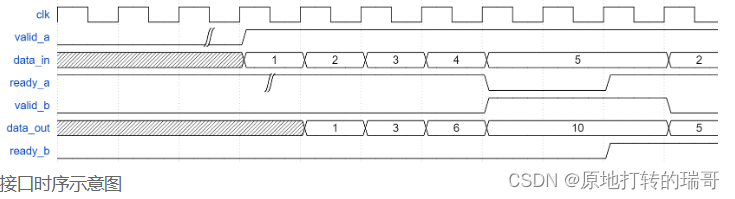

(3)分析

A串行输入数据累加器，既是数据发送方也是数据接收方：
在接收输入的加数时，累加器是数据接收方；
在将结算结果进行输出时，累加器是数据发送方；
B累加器作为数据接收方
Valid_a信号:由前面发送方提供；
Ready_a信号：在累加器运算好结果后，但这个结果还未被送出，累加器就不能接收数据，就需要将Ready_a拉低，其他时候均可以接收数据；

	assign ready_a = ((cnt_4 == 'd0) && (valid_b) && (!ready_b))?1'b0:1'b1;

C累加器作为数据发送方
Valid_b信号:在计算好结果后，将Valid_b信号拉高，在从机接收完了数据后，将Valid_b信号拉低；

	always@(posedge clk or negedge rst_n)begin
		if(!rst_n)
			valid_b <= 1'b0;
		else if((cnt_4 == 2'd3) && (ready_a && valid_a))
			valid_b <= 1'b1;
		else if(valid_b && ready_b)
			valid_b <= 1'b0;
		else
			valid_b <= valid_b;
	end

Ready_b信号：由后方累加结果的数据接收方提供；
（4）完整代码

module valid_ready(
	input 				clk 		,
	input 				rst_n		,
	input		[7:0]	data_in		,
	input				valid_a		,
	input	 			ready_b		,

 	output		 		ready_a		,
 	output	reg			valid_b		,
	output  reg [9:0] 	data_out
);
	//模块准备好标志信号*****************************
	assign ready_a = ((cnt_4 == 'd0) && (valid_b) && (!ready_b))?1'b0:1'b1;
	//状态计数器
	reg [1:0] cnt_4;
	always@(posedge clk or negedge rst_n)begin
		if(!rst_n)
			cnt_4 <= 'd0;
		else if(ready_a && valid_a)
			if(cnt_4 == 2'd3)
				cnt_4 <= 'd0;
			else if(cnt_4 == 2'd0)
				if(ready_b)
					cnt_4 <= cnt_4 + 1'b1;
				else
					cnt_4 <= cnt_4;
			else
				cnt_4 <= cnt_4 + 1'b1;
		else
			cnt_4 <= cnt_4;
	end
	//结果累加
	always@(posedge clk or negedge rst_n)begin
		if(!rst_n)
			data_out <= 'd0;
		else if(ready_a && valid_a)
			if(cnt_4 == 2'd0)
				data_out <= data_in;
			else
				data_out <= data_out + data_in;
		else
			data_out <= data_out;
	end
	//结果有效信号*****************************
	always@(posedge clk or negedge rst_n)begin
		if(!rst_n)
			valid_b <= 1'b0;
		else if((cnt_4 == 2'd3) && (ready_a && valid_a))
			valid_b <= 1'b1;
		else if(valid_b && ready_b)
			valid_b <= 1'b0;
		else
			valid_b <= valid_b;
	end

endmodule
