用matlab绘制幅相特性曲线（Nyquist图）

①写出系统的开环传递函数
②在matlab中输入代码：分别输入开环传递函数分子和分母的多项式；
再sys=tf(num,den)得传递函数
③Nyquist(sys)即可

示例：
输入
num = [1 8]
den= [1 2 8]
sys=tf(num,den)

回车
num =

 1     8

den =

 1     2     8

sys =

  s + 8

s^2 + 2 s + 8

输入

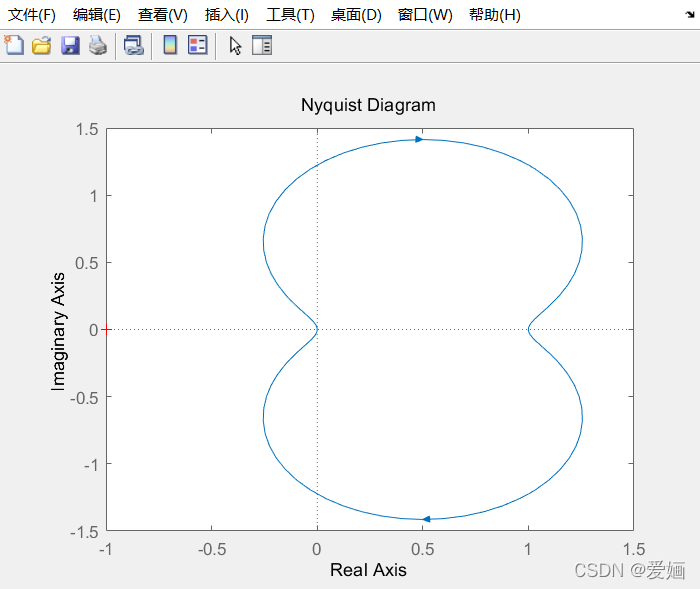

nyquist(sys)
回车
在这里插入图片描述
