一、I2C简介

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

软件I2C

将芯片的两个GPIO引脚分别用作SCL及SDA，按照I2C的时序要求，直接控制引脚的输出信号(若是接收数据时则读取 SDA 电平)，就可以实现I2C通讯。由于是直接控制GPIO引脚的高低电平产生通讯时序，需要由CPU控制每个时刻的引脚状态，所以称为“软件模拟协议”方式即软件I2C方式。

硬件I2C

硬件I2C对应芯片上的I2C外设，具有相应的I2C驱动电路，其所使用的I2C管脚也是专用的，因而效率要远高于软件模拟的I2C，但是程序较为繁琐。硬件I2C是直接调用内部寄存器进行配置。对于硬件I2C来说，它需要I2C片上外设专门负责实现I2C通讯协议，只要配置好该外设，它就会自动根据协议要求产生I2C的通讯信号，收发数据并缓存起来，CPU只要检测该外设的状态和访问数据寄存器，就能完成数据收发。这种由硬件外设处理I2C协议的方式减轻了CPU的工作负担，并且使软件开发更简单。

软件I2C和硬件I2C的区别

硬件I2C的效率要远高于软件的，而软件I2C由于不受管脚限制，接口比较灵活。
可以看IIC写函数，看里面有木有调用现成的函数或者给某个寄存器赋值，如果有，则肯定是固件IIC功能，没有的话肯定是数据一个bit一个bit模拟发生送的，肯定用到了循环，则为模拟。

根据代码量判断，模拟的代码量肯定比固件的要大。

硬件IIC用法比较复杂，模拟IIC的流程更清楚一些。

硬件IIC速度比模拟快，并且可以用DMA

模拟IIC可以在任何管脚上，而硬件只能在固定管脚上。

软件i2c是程序员使用程序控制SCL,SDA线输出高低电平，模拟i2c协议的时序。一般较硬件i2c稳定，但是程序较为繁琐，但不难。

硬件i2c程序员只要调用i2c的控制函数即可，不用直接的去控制SCL,SDA高低电平的输出。但是有些单片机的硬件i2c不太稳定，调试问题较多。

二、AHT20测温湿度

使用的固件库的空白工程

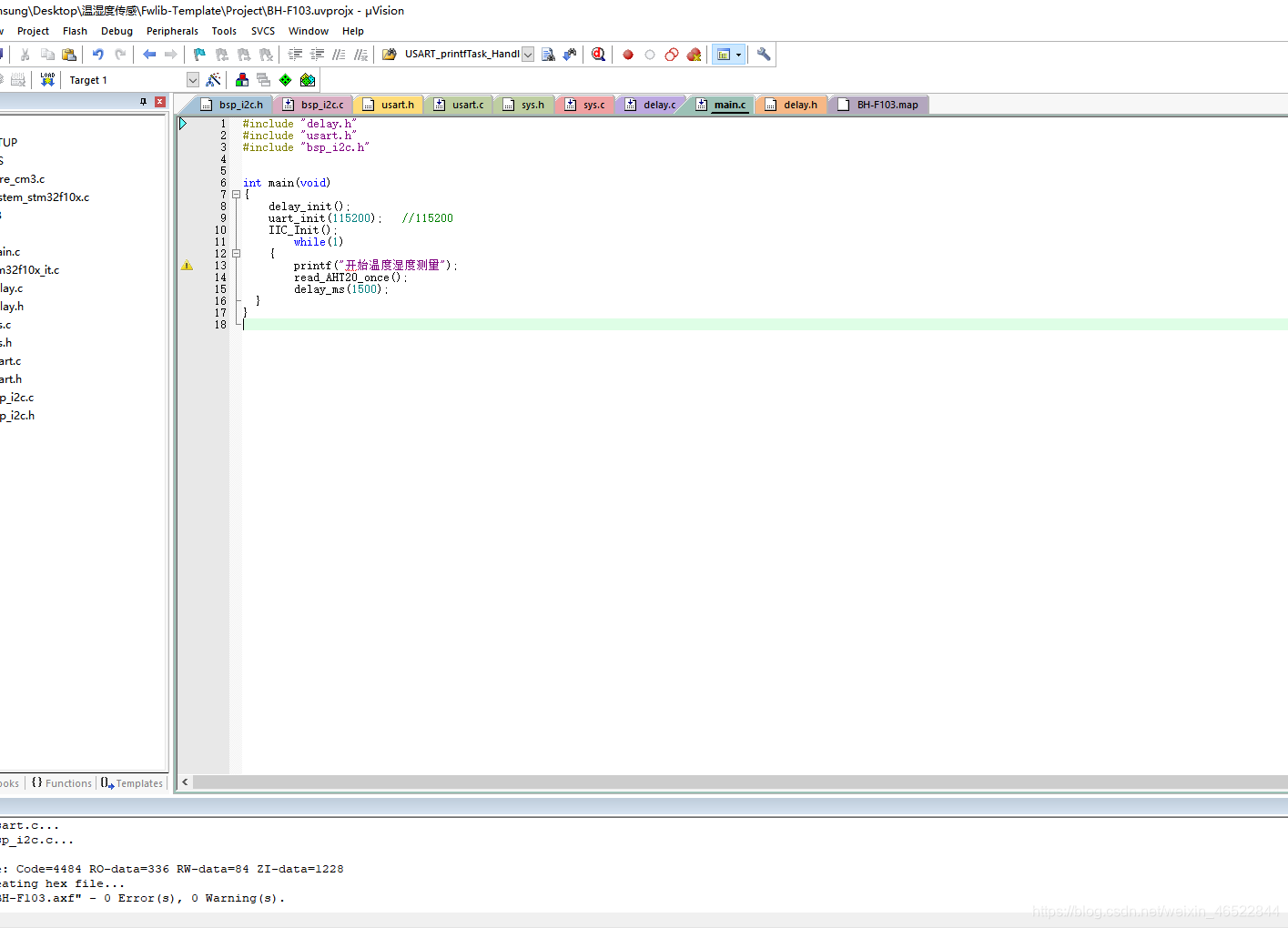

在这里插入图片描述部分代码
main.c

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"


int main(void)
{
	delay_init();
	uart_init(115200);	 //115200
	IIC_Init();
		while(1)
	{
		printf("开始温度湿度测量");
		read_AHT20_once();
		delay_ms(1500);
  }
}

i2c.c

#include "bsp_i2c.h"
#include "delay.h"

uint8_t   ack_status=0;
uint8_t   readByte[6];
uint8_t   AHT20_status=0;

uint32_t  H1=0;  //Humility
uint32_t  T1=0;  //Temperature

uint8_t  AHT20_OutData[4];
uint8_t  AHT20sendOutData[10] = {0xFA, 0x06, 0x0A, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFF};

void IIC_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	IIC_SCL=1;
	IIC_SDA=1;

}

void IIC_Start(void)
{
	SDA_OUT();
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(4);
 	IIC_SDA=0;//START:when CLK is high,DATA change form high to low
	delay_us(4);
	IIC_SCL=0;
}

void IIC_Stop(void)
{
	SDA_OUT();
	IIC_SCL=0;
	IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
 	delay_us(4);
	IIC_SCL=1;
	IIC_SDA=1;
	delay_us(4);
}

u8 IIC_Wait_Ack(void)
{
	u8 ucErrTime=0;
	SDA_IN();
	IIC_SDA=1;delay_us(1);
	IIC_SCL=1;delay_us(1);
	while(READ_SDA)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			IIC_Stop();
			return 1;
		}
	}
	IIC_SCL=0;
	return 0;
}

void IIC_Ack(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}

void IIC_NAck(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}

void IIC_Send_Byte(u8 txd)
{
    u8 t;
		SDA_OUT();
    IIC_SCL=0;
    for(t=0;t<8;t++)
    {
        IIC_SDA=(txd&0x80)>>7;
        txd<<=1;
		delay_us(2);
		IIC_SCL=1;
		delay_us(2);
		IIC_SCL=0;
		delay_us(2);
    }
}

u8 IIC_Read_Byte(unsigned char ack)
{
	unsigned char i,receive=0;
	SDA_IN();
  for(i=0;i<8;i++ )
	{
    IIC_SCL=0;
    delay_us(2);
		IIC_SCL=1;
    receive<<=1;
    if(READ_SDA)receive++;
		delay_us(1);
  }
	if (!ack)
			IIC_NAck();//nACK
	else
			IIC_Ack(); //ACK
	return receive;
}

void IIC_WriteByte(uint16_t addr,uint8_t data,uint8_t device_addr)
{
	IIC_Start();

	if(device_addr==0xA0)
		IIC_Send_Byte(0xA0 + ((addr/256)<<1));
	else
		IIC_Send_Byte(device_addr);
	IIC_Wait_Ack();
	IIC_Send_Byte(addr&0xFF);
	IIC_Wait_Ack();
	IIC_Send_Byte(data);
	IIC_Wait_Ack();
  IIC_Stop();
	if(device_addr==0xA0) //
		delay_ms(10);
	else
		delay_us(2);
}

uint16_t IIC_ReadByte(uint16_t addr,uint8_t device_addr,uint8_t ByteNumToRead)
{
		uint16_t data;
		IIC_Start();
		if(device_addr==0xA0)
			IIC_Send_Byte(0xA0 + ((addr/256)<<1));
		else
			IIC_Send_Byte(device_addr);
		IIC_Wait_Ack();
		IIC_Send_Byte(addr&0xFF);
		IIC_Wait_Ack();

		IIC_Start();
		IIC_Send_Byte(device_addr+1);
		IIC_Wait_Ack();
		if(ByteNumToRead == 1)
		{
			data=IIC_Read_Byte(0);
		}
		else
			{
				data=IIC_Read_Byte(1);
				data=(data<<8)+IIC_Read_Byte(0);
			}
		IIC_Stop();
		return data;
}



void  read_AHT20_once(void)
{
	delay_ms(10);

	reset_AHT20();
	delay_ms(10);

	init_AHT20();
	delay_ms(10);

	startMeasure_AHT20();
	delay_ms(80);

	read_AHT20();
	delay_ms(5);
}


void  reset_AHT20(void)
{

	I2C_Start();

	I2C_WriteByte(0x70);
	ack_status = Receive_ACK();
	if(ack_status) printf("1");
	else printf("1-n-");
	I2C_WriteByte(0xBA);
	ack_status = Receive_ACK();
		if(ack_status) printf("2");
	else printf("2-n-");
	I2C_Stop();

	/*
	AHT20_OutData[0] = 0;
	AHT20_OutData[1] = 0;
	AHT20_OutData[2] = 0;
	AHT20_OutData[3] = 0;
	*/
}



void  init_AHT20(void)
{
	I2C_Start();

	I2C_WriteByte(0x70);
	ack_status = Receive_ACK();
	if(ack_status) printf("3");
	else printf("3-n-");
	I2C_WriteByte(0xE1);
	ack_status = Receive_ACK();
	if(ack_status) printf("4");
	else printf("4-n-");
	I2C_WriteByte(0x08);
	ack_status = Receive_ACK();
	if(ack_status) printf("5");
	else printf("5-n-");
	I2C_WriteByte(0x00);
	ack_status = Receive_ACK();
	if(ack_status) printf("6");
	else printf("6-n-");
	I2C_Stop();
}



void  startMeasure_AHT20(void)
{
	//------------
	I2C_Start();

	I2C_WriteByte(0x70);
	ack_status = Receive_ACK();
	if(ack_status) printf("7");
	else printf("7-n-");
	I2C_WriteByte(0xAC);
	ack_status = Receive_ACK();
	if(ack_status) printf("8");
	else printf("8-n-");
	I2C_WriteByte(0x33);
	ack_status = Receive_ACK();
	if(ack_status) printf("9");
	else printf("9-n-");
	I2C_WriteByte(0x00);
	ack_status = Receive_ACK();
	if(ack_status) printf("10");
	else printf("10-n-");
	I2C_Stop();
}



void read_AHT20(void)
{
	uint8_t   i;

	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();

	//--------------
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("꧰üá?");

	}
	printf("\r\n");
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");
}




uint8_t  Receive_ACK(void)
{
	uint8_t result=0;
	uint8_t cnt=0;

	IIC_SCL = 0;
	SDA_IN();
	delay_us(4);

	IIC_SCL = 1;
	delay_us(4);

	while(READ_SDA && (cnt<100))
	{
		cnt++;
	}

	IIC_SCL = 0;
	delay_us(4);

	if(cnt<100)
	{
		result=1;
	}
	return result;
}



void  Send_ACK(void)
{
	SDA_OUT();
	IIC_SCL = 0;
	delay_us(4);

	IIC_SDA = 0;
	delay_us(4);

	IIC_SCL = 1;
	delay_us(4);
	IIC_SCL = 0;
	delay_us(4);

	SDA_IN();
}



void  SendNot_Ack(void)
{
	SDA_OUT();
	IIC_SCL = 0;
	delay_us(4);

	IIC_SDA = 1;
	delay_us(4);

	IIC_SCL = 1;
	delay_us(4);

	IIC_SCL = 0;
	delay_us(4);

	IIC_SDA = 0;
	delay_us(4);
}


void I2C_WriteByte(uint8_t  input)
{
	uint8_t  i;
	SDA_OUT();
	for(i=0; i<8; i++)
	{
		IIC_SCL = 0;
		delay_ms(5);

		if(input & 0x80)
		{
			IIC_SDA = 1;
			//delaymm(10);
		}
		else
		{
			IIC_SDA = 0;
			//delaymm(10);
		}

		IIC_SCL = 1;
		delay_ms(5);

		input = (input<<1);
	}

	IIC_SCL = 0;
	delay_us(4);

	SDA_IN();
	delay_us(4);
}


uint8_t I2C_ReadByte(void)
{
	uint8_t  resultByte=0;
	uint8_t  i=0, a=0;

	IIC_SCL = 0;
	SDA_IN();
	delay_ms(4);

	for(i=0; i<8; i++)
	{
		IIC_SCL = 1;
		delay_ms(3);

		a=0;
		if(READ_SDA)
		{
			a=1;
		}
		else
		{
			a=0;
		}

		//resultByte = resultByte | a;
		resultByte = (resultByte << 1) | a;

		IIC_SCL = 0;
		delay_ms(3);
	}

	SDA_IN();
	delay_ms(10);

	return   resultByte;
}


void  set_AHT20sendOutData(void)
{
	/* --------------------------
	 * 0xFA 0x06 0x0A temperature(2 Bytes) humility(2Bytes) short Address(2 Bytes)
	 * And Check (1 byte)
	 * -------------------------*/
	AHT20sendOutData[3] = AHT20_OutData[0];
	AHT20sendOutData[4] = AHT20_OutData[1];
	AHT20sendOutData[5] = AHT20_OutData[2];
	AHT20sendOutData[6] = AHT20_OutData[3];

//	AHT20sendOutData[7] = (drf1609.shortAddress >> 8) & 0x00FF;
//	AHT20sendOutData[8] = drf1609.shortAddress  & 0x00FF;

//	AHT20sendOutData[9] = getXY(AHT20sendOutData,10);
}


void  I2C_Start(void)
{
	SDA_OUT();
	IIC_SCL = 1;
	delay_ms(4);

	IIC_SDA = 1;
	delay_ms(4);
	IIC_SDA = 0;
	delay_ms(4);

	IIC_SCL = 0;
	delay_ms(4);
}



void  I2C_Stop(void)
{
	SDA_OUT();
	IIC_SDA = 0;
	delay_ms(4);

	IIC_SCL = 1;
	delay_ms(4);

	IIC_SDA = 1;
	delay_ms(4);
}

编译生成hex文件
在这里插入图片描述

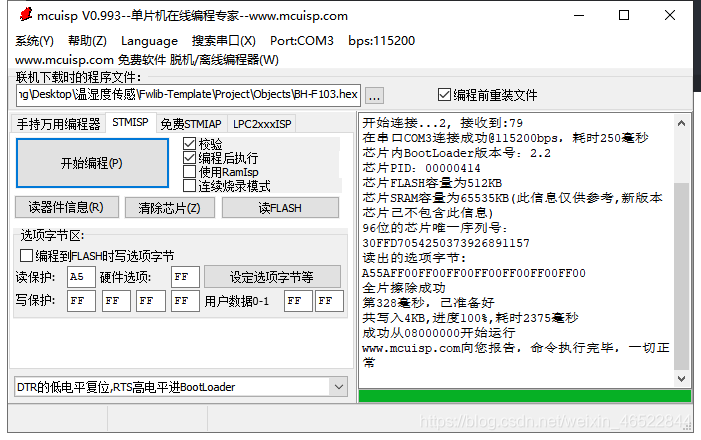

烧录

在这里插入图片描述

三、实验结果

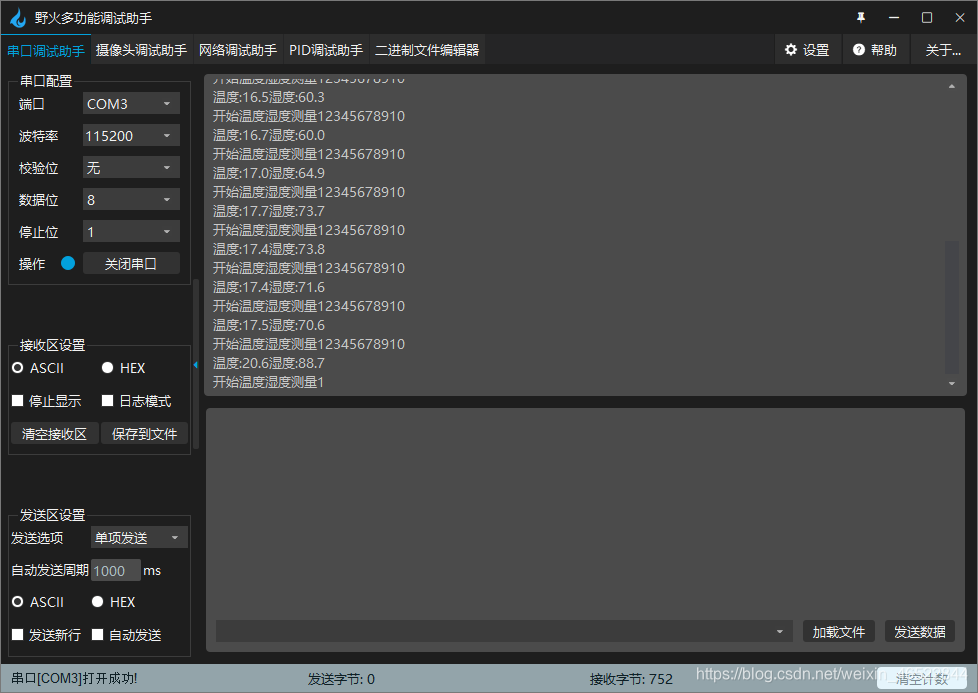

对着传感器哈了口气，温度湿度都有提升
在这里插入图片描述动图效果
在这里插入图片描述

asdaaaazzzxxc
关注
嵌入式STM32深入之基于IIC和SPI协议的温湿度采集
huang_527的博客
11-02 827
结合上次实验，我们学习了定时器的相关操作，进行了定时器的通过定时器的方式实现时间的精准控制，定时完成了点灯和PWM脉冲调制，接下来我们将介绍深入的第一个实验就是使用外设（外部传感器）进行利用简单的温度传感器采集温度，以及利用LED显示屏进行显示。- 使用STM32F103完成基于I2C协议的AHT20温湿度传感器的数据采集，并将采集的温度-湿度值通过串口输出。
基于I2C协议的AHT20温湿度传感器数据采集
Mirecz的博客
12-21 336
基于I2C协议的AHT20温湿度传感器数据采集一、I2C协议（一）软件I2C（二）硬件I2C（三）区分二、采集温湿度（一）硬件连接（二）代码1、功能要求2、具体代码（三）结果三、总结 一、I2C协议 （一）软件I2C 所谓硬件I2C对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的，硬件I2C的效率要远高于软件。 （二）硬件I2C 软件I2C一般是用GPIO管脚，用软件控制管脚状态以模拟I2C通信波形，软件I2C由于不受管脚限制，接口比较灵活。 （三）区分 1、可以看底层配置，比如
温湿度传感器采集实验.zip
05-31
SHT10温湿度传感器，是一款含有已校准数字信号输出的温湿度复合传感器。它应用专利的工业COMS 过程微加工技术（CMOSens®），确保产品具有极高的可靠性与卓越的长期稳定性。 传感器包括一个电容式聚合体测湿元件和一个能隙式测温元件，并与一个14 位的A/D 转换器以及串行接口电路在同一芯片上实现无缝连接。该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
温湿度传感器采集
weixin_45189408的博客
12-22 2210
实验内容： 学习I2C总线通信协议，完成基于I2C硬件协议的AHT20温湿度传感器的数据采集，并将采集的温度-湿度值通过串口输出。 一、什么是“软件I2C”和“硬件I2C”？ 想要控制 STM32 产生 I2C 方式的通讯，可以采用软件模拟或硬件 I2C 这两种方式。 所谓软件模拟，即直接使用 CPU 内核按照 I2C 协议的要求控制 GPIO 输出高低电平。如控制产生 I2C 的起始信号时，如图 ，先控制作为 SCL 线的 GPIO 引脚输出高电平，然后控制作为 SDA 线的 GPIO 引脚在此期间完
基于STM32 嵌入式实验DHT11温湿度传感器测量湿度
06-25
DTH11测量实时湿度，最大湿度，最小湿度，通过矩阵键盘设置报警湿度值，在LCD彩屏上显示
基于I2C协议的AHT20温湿度传感器的数据采集
最新发布
taguotog的博客
12-13 903
本次任务围绕 I2C 总线通信协议展开，涉及对 “软件 I2C”（通过软件编程利用 GPIO 引脚模拟 I2C 时序，灵活性高但占用 CPU 资源且速度受限）和 “硬件 I2C”（STM32F103 内部集成专用硬件模块，依 I2C 协议设计电路逻辑，配置寄存器即可通信，速度快且减轻 CPU 负担但灵活性稍逊）概念的学习理解，同时依据 AHT20 数据手册，利用 STM32F103 编程实现每隔 2 秒采集温湿度数据并经串口发送至 Windows 10 上位机，达成温湿度监测数据的采集与反馈目的。
基于I2C的AHT20温湿度传感器的数据采集
12-22
在本文中，我们将深入探讨如何使用STM32微控制器与基于I2C接口的AHT20温湿度传感器进行通信，实现数据采集并将其通过串口发送至Windows 10上位机。STM32F103是意法半导体（STMicroelectronics）生产的一款通用型、高...
基于I2C硬件协议完成AHT20温湿度传感器的数据采集-附件资源
03-02
基于I2C硬件协议完成AHT20温湿度传感器的数据采集-附件资源
STM32F103完成基于I2C协议的AHT20温湿度传感器的数据采集（csdn）————程序.pdf
12-04
【STM32F103完成基于I2C协议的AHT20温湿度传感器的数据采集】 在嵌入式系统中，数据采集是常见的任务，尤其是对于环境监测应用。本教程将详细介绍如何使用STM32F103微控制器通过I2C协议与AHT20温湿度传感器进行通信...
温湿度采集 一
贪贪贪丶慎独
07-31 2143
一，获取环境温度 SHT-30+stm32 C语言 二，上传数据 Qt C/C++ http协议 串口收发数据 三，接收数据并储存 Linux 数据库 C语言 四，数据显示 HPH HTML 反正也不多，就这些做毕业设计刚刚好，不需要全懂，了解就行。
ZIGBEE的DHT11温湿度采集实验
07-03
基于CC2530芯片，dht11温湿度传感器的温湿度无线传输实验，适用于IAR8.10以上
基于MSP430G2553的温湿度采集程序
03-16
采集温湿度数据，通过无线模块发送到PC。主要是一些调试经验和代码
STM32嵌入式课程设计数字温湿度传感器实验
05-03
本资源为STM32嵌入式课程设计数字温湿度传感器实验，内含全部代码 实验器材: 战舰STM32F103开发板V3版本 实验目的: 学习DHT11数字温湿度传感器的使用. 硬件资源: 1,DS0(连接在PB5) 2,串口1(波特率:115200,PA9/PA10连接在板载USB转串口芯片CH340上面) 3,ALIENTEK 2.8/3.5/4.3/7寸TFTLCD模块(通过FSMC驱动,FSMC_NE4接LCD片选/A10接RS) 4,DHT11传感器一个(接在PG11上). 实验现象: 本实验开机的时候先检测是否有DHT11存在，如果没有，则提示错误。只有在检测到DHT11之后才开始读取温湿 度值，并显示在LCD上，如果发现了DHT11，则程序每隔100ms左右读取一次数据，并把温湿度显示在LCD上。同 样我们也是用DS0来指示程序正在运行。
温湿度传感器SHT11.rar
04-18
SHT11温湿传感器cc2530驱动代码 挺好用的 可以下载试试看 仅一个函数，不需要任何参数和返回值即可得到温湿度数据。
温湿度的OLED（4SPI）显示
qq_53329531的博客
11-27 916
文章目录1，上次实验2，温湿度OLED（4SPI）的显示3，总结4，参考 1，上次实验 STM32103C8通过IIC采集温度（AHT20） 2，温湿度OLED（4SPI）的显示 在user的目录下添加以下文件，还有一个oledfont.h文件忘记画出来了 然后是main.c代码 #include "delay.h" #include "usart.h" #include "bsp_i2c.h" #include "sys.h" #include "oled.h" #include "gui.h" #in
模拟I2C/IIC协议
heartbeats的博客
05-07 3352
STM32 GPIO模拟 I2C 协议
2022-9-20 IIC实验实现温湿度传感器(A7核)
m0_58344947的博客
09-20 339
先是iic.c部分的代码，主要负责时序的内容(初始化，开始，结束，写入，读出，应答和非应答)最后是主函数的调用部分，应为iic不支持浮点型，所以需要转为整数然后通过取余来算小数。首先是整个函数的头文件部分包括IIC.h和si7006.h的内容。后面是si7006.c的代码内容，主要用于 温湿度的测量数字量。然后是功能函数部分的代码块，包括iic.c和si7006.c。然后是si7006的内容。
嵌入式项目学习：实现基于Arduino的温湿度监测系统
DevCyberX的博客
09-05 780
将传感器的VCC引脚连接到Arduino的5V引脚，GND引脚连接到GND引脚，以及数据引脚连接到Arduino的数字引脚2。然后，点击Arduino IDE的“上传”按钮，将代码上传到开发板上。嵌入式系统提供了无限的可能性，通过学习和实践，您可以掌握嵌入式开发的基本原理和技能，创造出更多令人惊叹的项目和应用。在库管理器中，搜索“DHT”，然后安装“DHT sensor library”库。以下是一个简单的示例，用于读取DHT11传感器的温度和湿度值，并通过串口打印输出。步骤4：上传和运行代码。
ZigBee 开发入门—实战温度传感器DS18B20 嵌入式技术
PixelPusher的博客
08-16 350
通过使用 DS18B20 温度传感器和 ZigBee 网络设备，我们能够轻松地获取温度数据并进行进一步的处理。这段代码中，我们使用了 OneWire 库和 DallasTemperature 库来读取 DS18B20 传感器的温度值。以上是关于 ZigBee 开发入门和温度传感器 DS18B20 的基础知识和源代码示例，请按照教程进行实践，并根据需要进行修改和优化。在本文中，我们将探讨如何使用 ZigBee 技术开发一个基于嵌入式系统的温度传感器应用程序。函数中初始化传感器，并在。
STC15W204S单片机控制AHT15/AHT10温湿度传感器数据读取
综合以上信息，开发者可以了解如何使用STC15W204S单片机通过软件模拟I2C接口与AHT15/AHT10温湿度传感器通信，并通过串口输出采集到的环境数据。这对于进行环境监测项目或需要实时温湿度反馈的系统设计具有重要的参考...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
