在Proteus进行stm32程序的仿真运行

---

一、新建工程

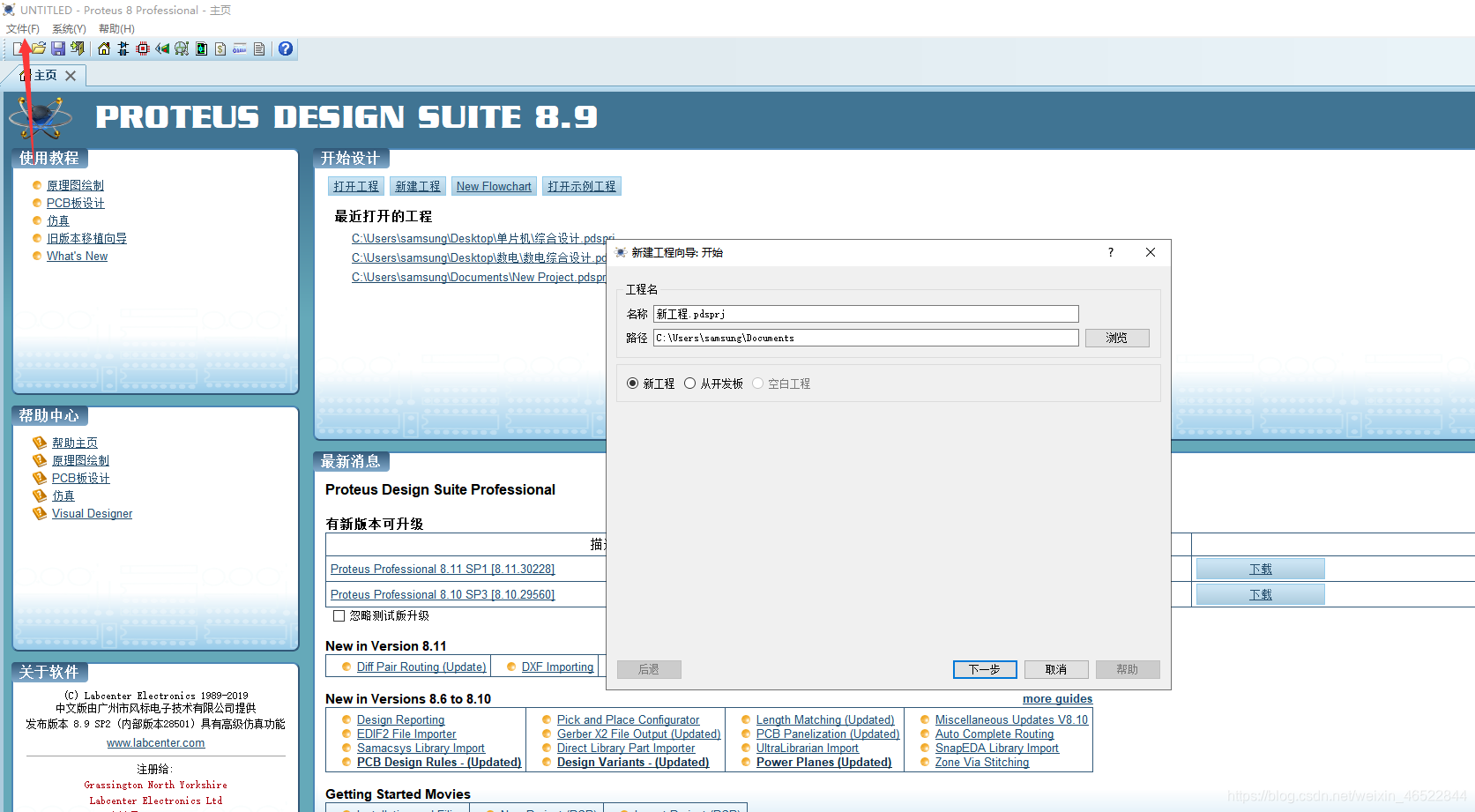

1.1点左上角的文件，新建工程

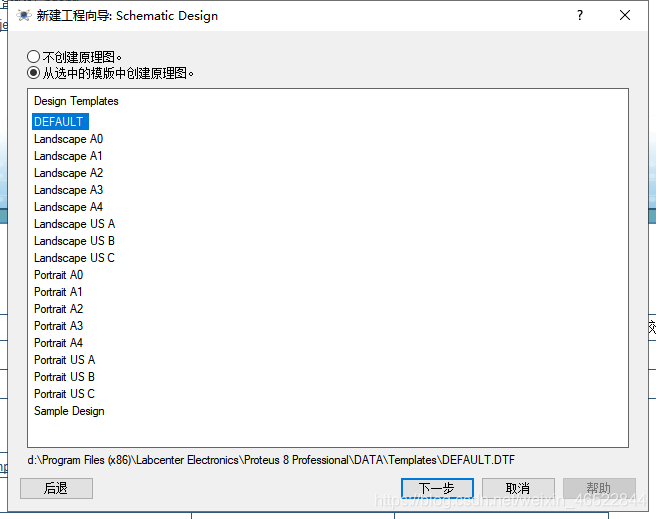

1.2 下一步

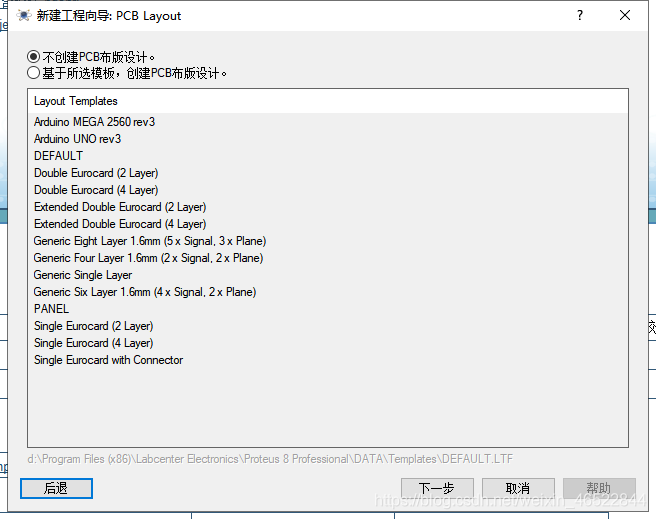

1.3 不创建PCB布版设计，下一步

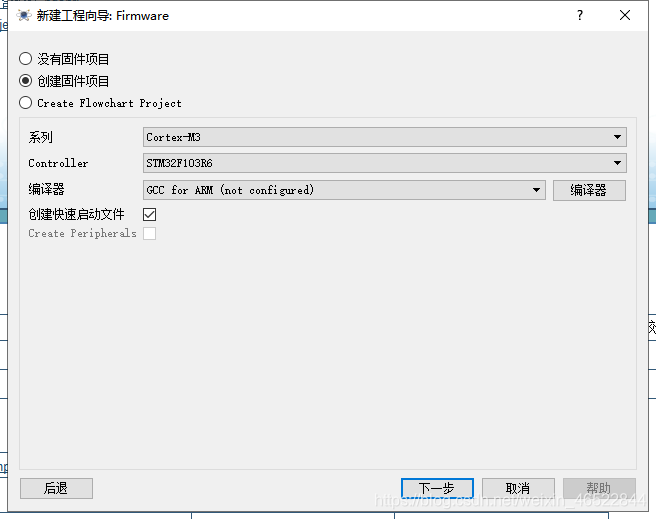

1.4.选择创建固件项目，其中：系列选择Cortex-M3，Controller选择STM32F103R6，点击下一步，然后创建成功。

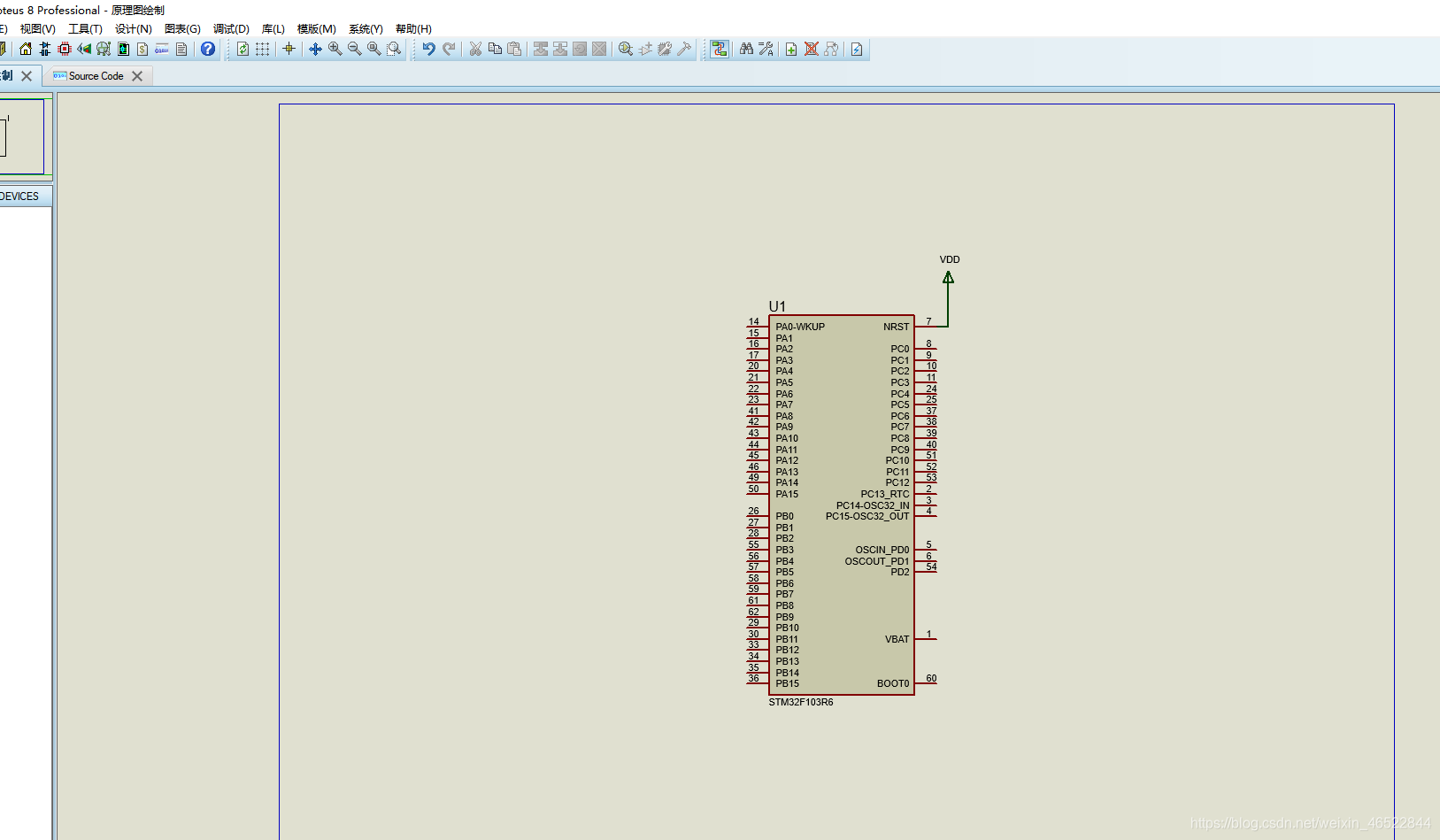

创建完成开始的图

二、连接电路仿真图

2.1 选择所需要的器件

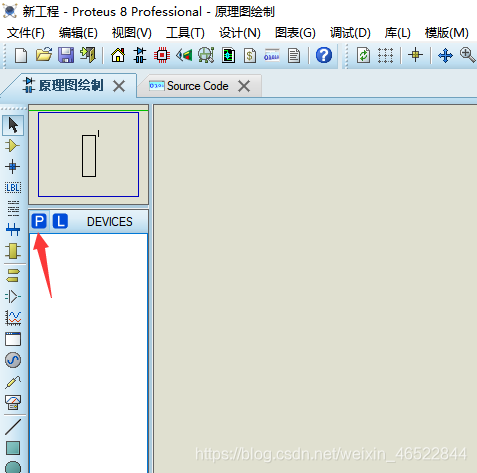

点击那个P选择需要的器件

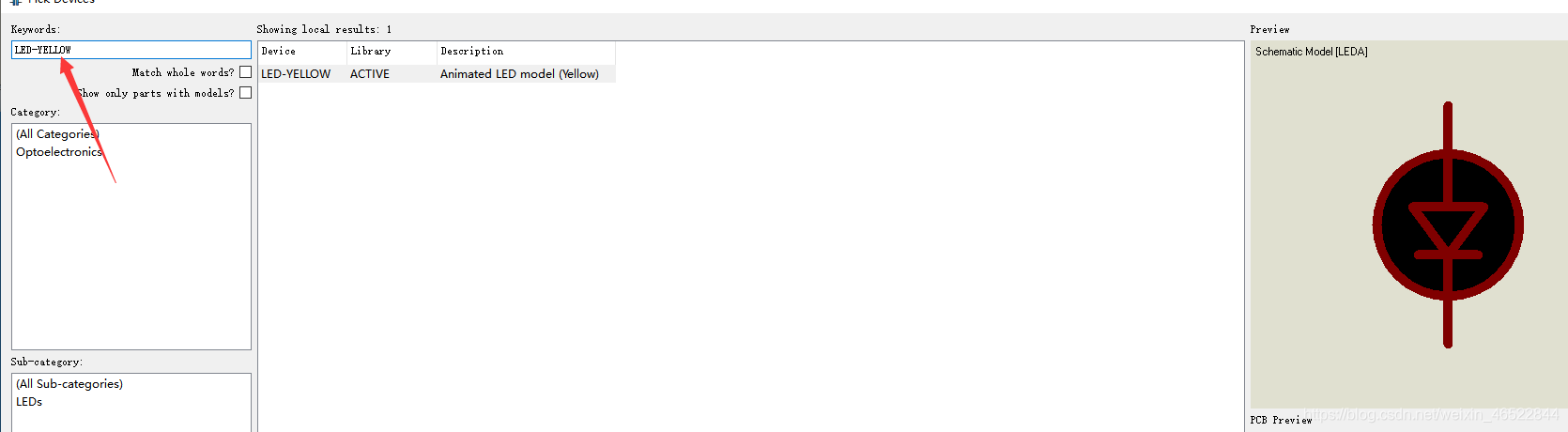

在keywords那搜索LED-YELLOW，电阻res

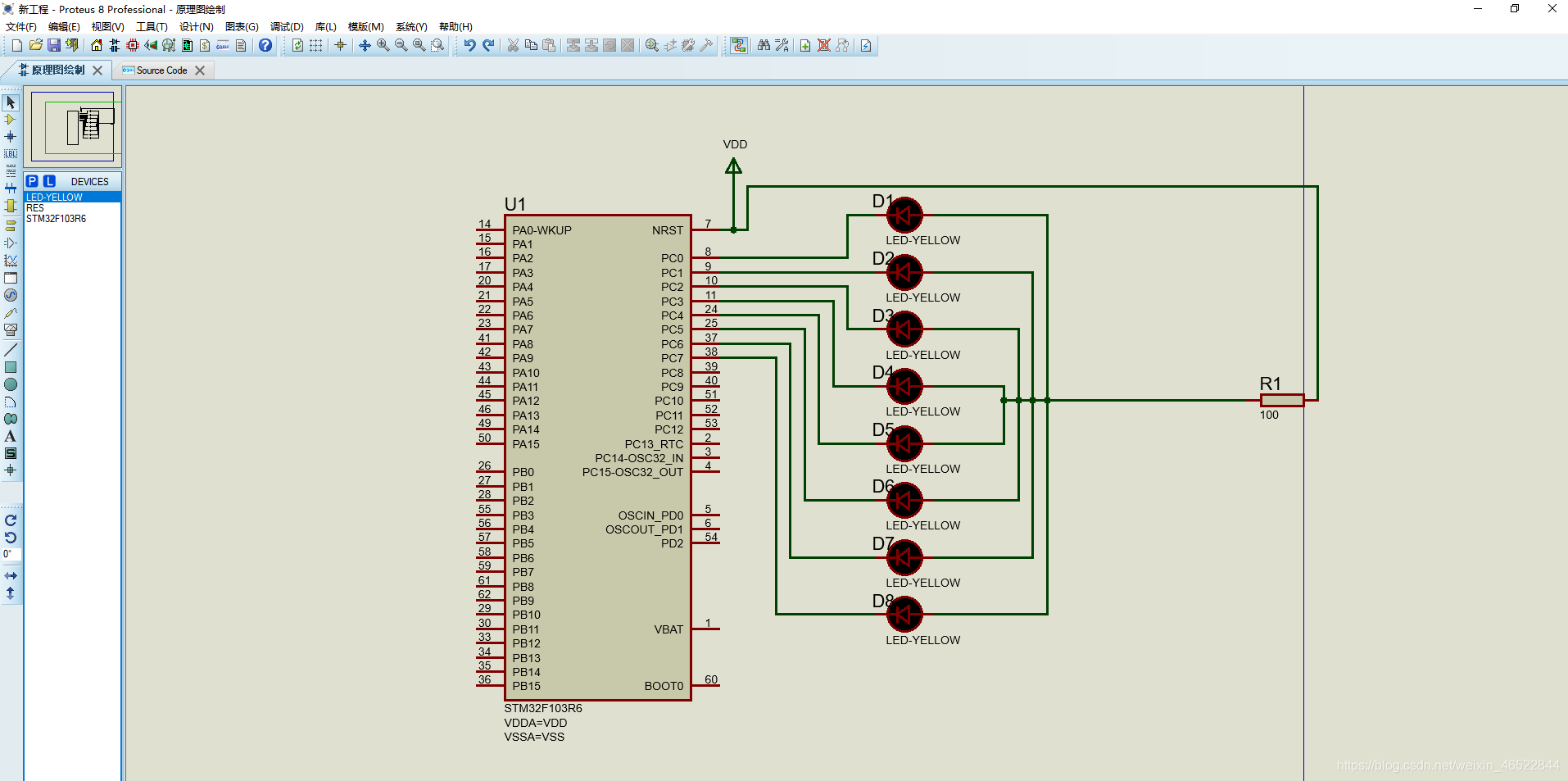

2.2 连接好仿真电路图

三、编写keil程序

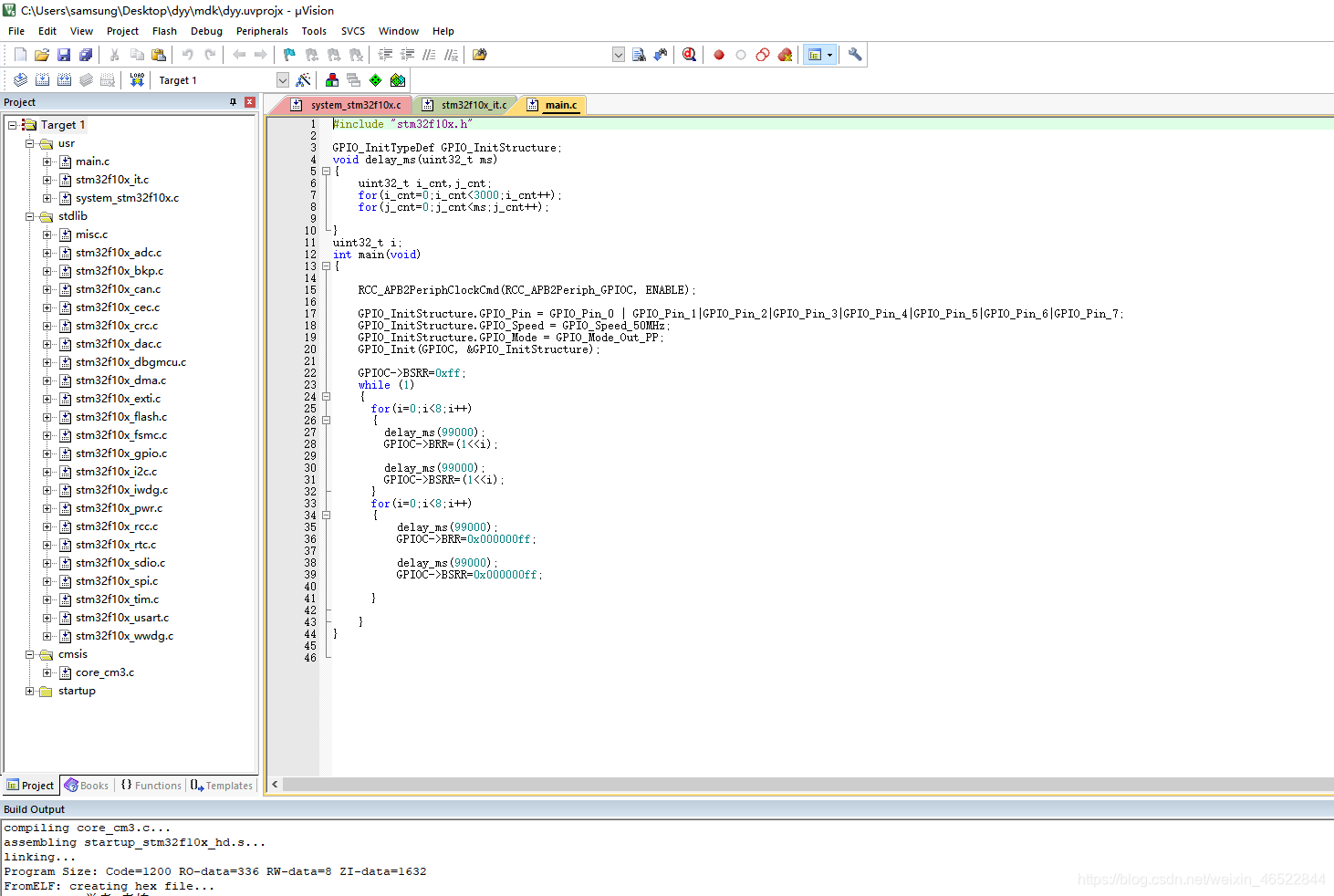

打开keil编写好所需要的程序
程序部分源码

#include "stm32f10x.h"

GPIO_InitTypeDef GPIO_InitStructure;
void delay_ms(uint32_t ms)
{

	uint32_t i_cnt,j_cnt;
	for(i_cnt=0;i_cnt<3000;i_cnt++);
	for(j_cnt=0;j_cnt<ms;j_cnt++);

}
uint32_t i;
int main(void)
{


	RCC_APB2PeriphClockCmd
