STM32平台的USART窗口通讯（烧录及测试）

---

一、基于寄存器与基于固件库编写的差异

基于寄存器方式的开发特点：具体参数更直观；简单易于理解；程序运行占用资源少；
基于固态库方式开发特点：寄存器的可移植性强；外设交流方便；查错简单；要求对外设的工作原理和运行机理有更深的理解。

二、串口通信简介

1.串口通讯简介

串口通讯是指设备之间通过少量数据信号线(一般是8根以下)，地线以及控制信号线，按位形式一位一位地传输数据的通讯方式。它将需要传输的数据通过串口按位（bit）发送和接收字节。

分类：
全双工：在同一时刻，两个设备之间可以同时收发数据
半双工：两个设备之间可以收发数据，但不能在同一时刻进行
单工：在任何时刻都只能进行一个方向的通讯，即一个固定为发送设备，另一个固定为接收设备

2. USART 简介

通用同步异步收发器(Universal Synchronous Asynchronous Receiver and Transmitter)是一个串行通信设备，可以灵活地与外部设备进行全双工数据交换。有别于 USART 还有一个UART(Universal Asynchronous Receiver and Transmitter)，它是在 USART 基础上裁剪掉了同步通信功能，只有异步通信。简单区分同步和异步就是看通信时需不需要对外提供时钟输出，我们平时用的串口通信基本都是 UART。
串行通信一般是以帧格式传输数据，即是一帧一帧的传输，每帧包含有起始信号、数据信息、停止信息，可能还有校验信息。USART 就是对这些传输参数有具体规定，当然也不是只有唯一一个参数值，很多参数值都可以自定义设置，只是增强它的兼容性。
USART 满足外部设备对工业标准 NRZ 异步串行数据格式的要求，并且使用了小数波特率发生器，可以提供多种波特率，使得它的应用更加广泛。USART 支持同步单向通信和半双工单线通信；还支持局域互连网络 LIN、智能卡(SmartCard)协议与 lrDA(红外线数据协会) SIR ENDEC 规范。
USART 支持使用 DMA，可实现高速数据通信。
USART 在 STM32 应用最多莫过于“打印”程序信息，一般在硬件设计时都会预留一
个USART通信接口连接电脑，用于在调试程序是可以把一些调试信息“打印”在电脑端的
串口调试助手工具上，从而了解程序运行是否正确、如果出错哪具体哪里出错等等。

三、STM32的USART串口通讯

1.实验环境

实验环境：

开发板：野火指南者（STM32F103VE）

STM32库版本：STM32F10x_StdPeriph_Lib_V3.5.0

IDE:KEIL5

使用到的串口：USART1

2.实验要求

1.设置波特率为115200，1位停止位，无校验位。
2.STM32给上位机（windows10）连续发送hello windows!，上位机接收程序使用串口调试助手。
3.上位机（windows10）给stm32发送Stop,stm32后，stm32停止发送。

3.程序烧录

用USB线把STM32开发板与电脑连接，STM32端连接的 ‘usb转串口’这个接口，打开STM32开关，可以看到红色的小灯亮起。

开发板上有黄色的跳帽，是相当于导线的作用，此处要求BOOT0和BOOT1接地，RXD接A9,TXD接A10，开发板买来默认就是这样接的，不需要改动。

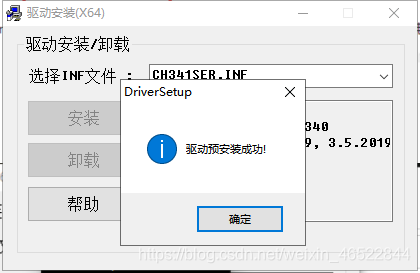

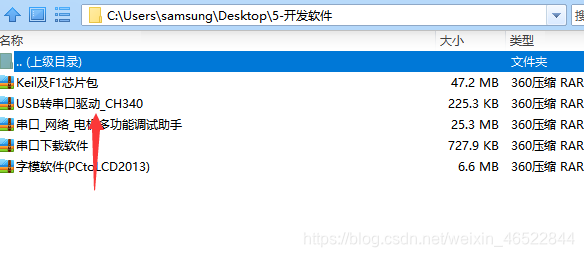

下载、安装CH340驱动

下载野火串口调试助手
