最近做实验发现很多人用D类触发器代替RS触发器进行峰值电流控制。研究了一下发现确实效果更好（模电数电还给老师了。。）

这篇文章研究一下PSIM中D类触发器的使用，以及如何实现峰值电流控制

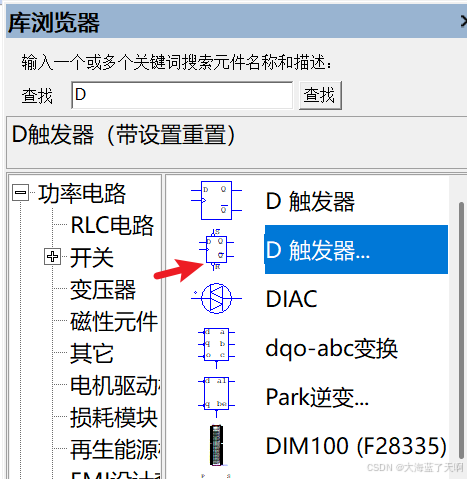

选用的是带设置重置的D触发器，见下图
在这里插入图片描述

触发器本身没有什么需要设置的。

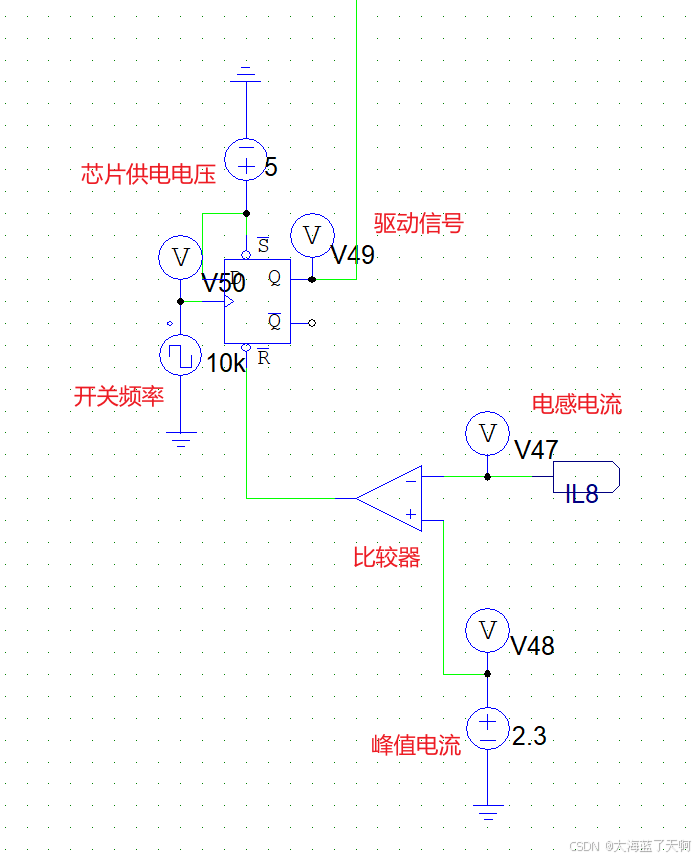

接线如下图。

在这里插入图片描述

方波信号的占空比不需要太小，设置为0.5就好了。这点比RS触发器好

在这里插入图片描述
