【PSIM】RS触发器的使用、峰值控制如何设置RS触发器

本文介绍PSIM中RS触发器的使用，以及在PSIM中如果要使用峰值控制，该如何设置。

在库中直接搜索RS就可以找到，长下面这样

功能介绍

触发标志(trigger flag)

有0和1两个值。设置为0时，表示边沿触发，设置为1时，表示电平触发。

边沿触发是指，检测到上升沿，就表示收到信号啦！而电平触发是指，检测到信号处在高电平，就表示收到信号。

显性标志(dominant flag)

有0、1、2三个值。默认值是0。当值为1时，set主导（置位优先），当值为2时，reset主导（复位优先）。

就是说，当同时接收到set和reset的上升/高电平信号时，以哪个为准。

下面是一个例子。对于高电平触发、set主导的RS触发器：当set和reset同时为1时，输出1

对于边缘触发、reset主导的RS触发器：当set和reset同时为上升沿时，输出0（图中没有体现）

峰值控制

以峰值电流控制为例

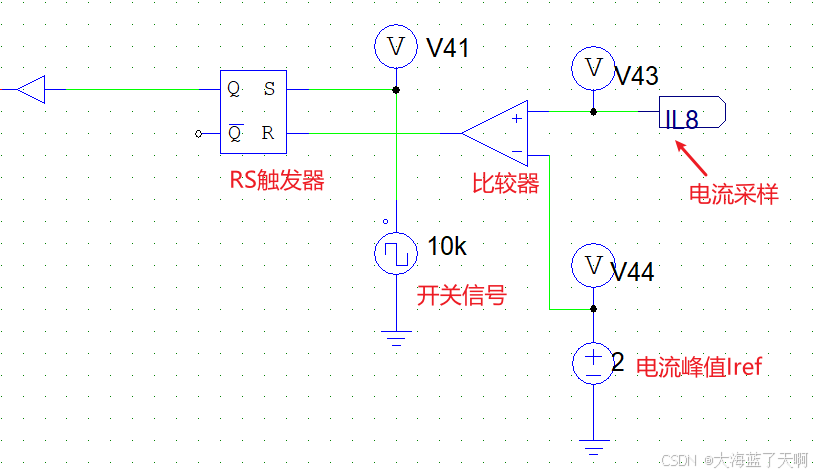

电流采样和参考峰值信号通过比较器，接入RS触发器的Reset端口。开关信号接入set端口。

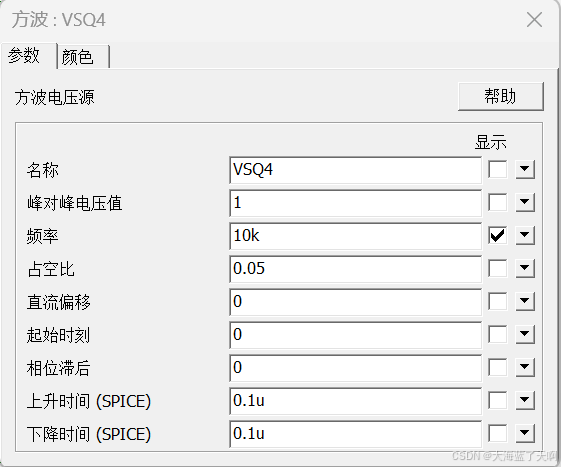

开关信号的设置

频率定为开关频率，占空比要设得比较小，这里设置为0.05。低电平为0，高电平为1

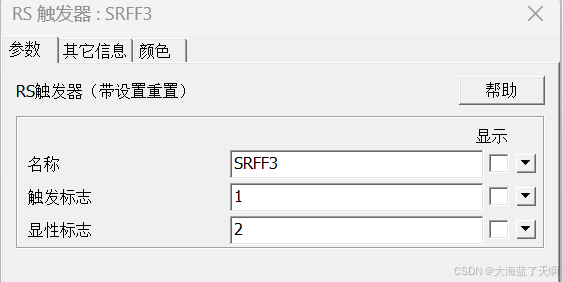

RS触发器的设置

触发标志为1，即高电平触发。显性标志为2，即reset优先。

考虑几种情况：

1. 上一周期结束时，iL<Iref，因此reset为0。当周期开始时，set为1，RS输出1。0.05T后，set为0，此时RS触发器保持上一时刻，即仍然输出1。若该周期中某时刻，iL=Iref，reset为1，RS输出0；若该周期中，始终iL<Iref，则RS一直输出1。
2. 上一周期结束时，iL>=Iref，因此reset为1。当周期开始时，set为1，由于reset优先，因此RS输出0。0.05T后，set为0，此时reset仍为1，RS仍输出0。若该周期中某时刻iL<Iref，reset为0，RS保持上一时刻，即仍然输出0。符合开关只在周期开始时刻导通的要求
