FIFO练习二



设计要求：

① 包含一个 FIFO ，数据位宽 16bit ，深度是 64 。

②输入数据 data_in 和 data_in_vld 都是在属于 clk_in 时钟域的，模块首先将数据写到内部 FIFO 中。

③如果内部 FIFO 快满时（ wrusedw >=61 ）时，仍然有数据要写入，为了防止 FIFO 溢出，丢弃该数据，不再写入 FIFO 。

④data_out 、 data_out_vld 和 b_rdy 都是属于 clk_out 时钟域的。

⑤当 b_rdy 为 1 ，且 FIFO 内有数据 ( rdempty ==0) 时，将数据送给模块 B

注意：这个题的不同点与第一题的不同点在于输出和输入的位宽不一致，data_out和data_in的位宽不一致，这就导致了，输入的一个数据，需要输出两次。

解决方案：用计数器来进行计数，分第一次和第二次，第一次取高八位，第二次取低八位。

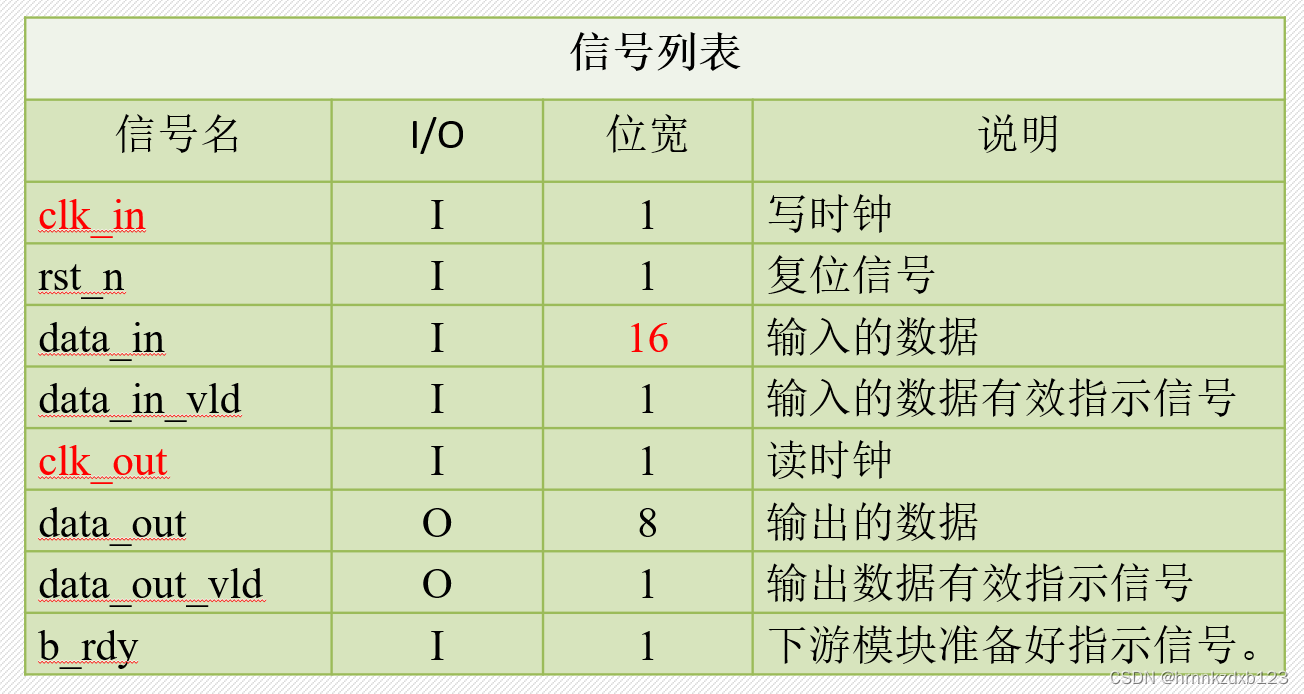

module mdy_fifo_1_2(
    clk_in      ,
    clk_out     ,
    rst_n       ,
    b_rdy       ,
    data_in     ,
    data_in_vld ,
    data_out_vld,
    data_out
    );

    parameter      DOUT_W =         8;
    parameter      DIN_W =         16;

    input                clk_in        ;
    input                clk_out       ;
    input                rst_n         ;

    input                b_rdy         ;
    input [DIN_W-1:0]    data_in       ;
    input                data_in_vld   ;
    output               data_out_vld  ;
    output[DOUT_W-1:0]   data_out      ;

    reg                  wrreq         ;
    wire  [5:0]          wrusedw       ;
    wire                 rdreq         ;
    wire  [15:0]         q             ;
    reg   [7:0]          data_out      ;
    reg                  data_out_vld  ;
    reg [1:0]            cnt0          ;
    wire                 add_cnt0      ;
    wire                 end_cnt0      ;



//我们找到需要设计的信号：包含wrreq，rdreq，data_out,和data_out_vld










    always  @(*)begin
        if(wrusedw>=61)
            wrreq = 0;
        else
            wrreq =data_in_vld;
    end

//例化信号
fifo_ahead#(.DATA_W(16),.DEPT_W(64))  u_fifo(

	.aclr     (~rst_n   ),
    .data     (data_in  ),
	.rdclk    (clk_out  ),
	.rdreq    (rdreq    ),
    .wrclk    (clk_in   ),
	.wrreq    (wrreq    ),
	.q        (q        ),
    .rdempty  (rdempty  ),
    .wrusedw  (wrusedw  )

);




always @(posedge clk_out or negedge rst_n) begin
    if (rst_n==0) begin
        cnt0 <= 0;
    end
    else if(add_cnt0) begin
        if(end_cnt0)
            cnt0 <= 0;
        else
            cnt0 <= cnt0+1 ;
   end
end
assign add_cnt0 = b_rdy && rdempty ==0;
assign end_cnt0 = add_cnt0  && cnt0 == 2-1 ;


assign rdreq = end_cnt0 ;


always  @(posedge clk_out or negedge rst_n)begin
    if(rst_n==1'b0)begin
        data_out <= 0;
    end
    else begin
        data_out <= q[DIN_W-1-DOUT_W*cnt0 -:DOUT_W];
    end
end

always  @(posedge clk_out or negedge rst_n)begin
    if(rst_n==1'b0)begin
        data_out_vld <= 0;
    end
    else begin
        data_out_vld <= add_cnt0;
    end
end


endmodule

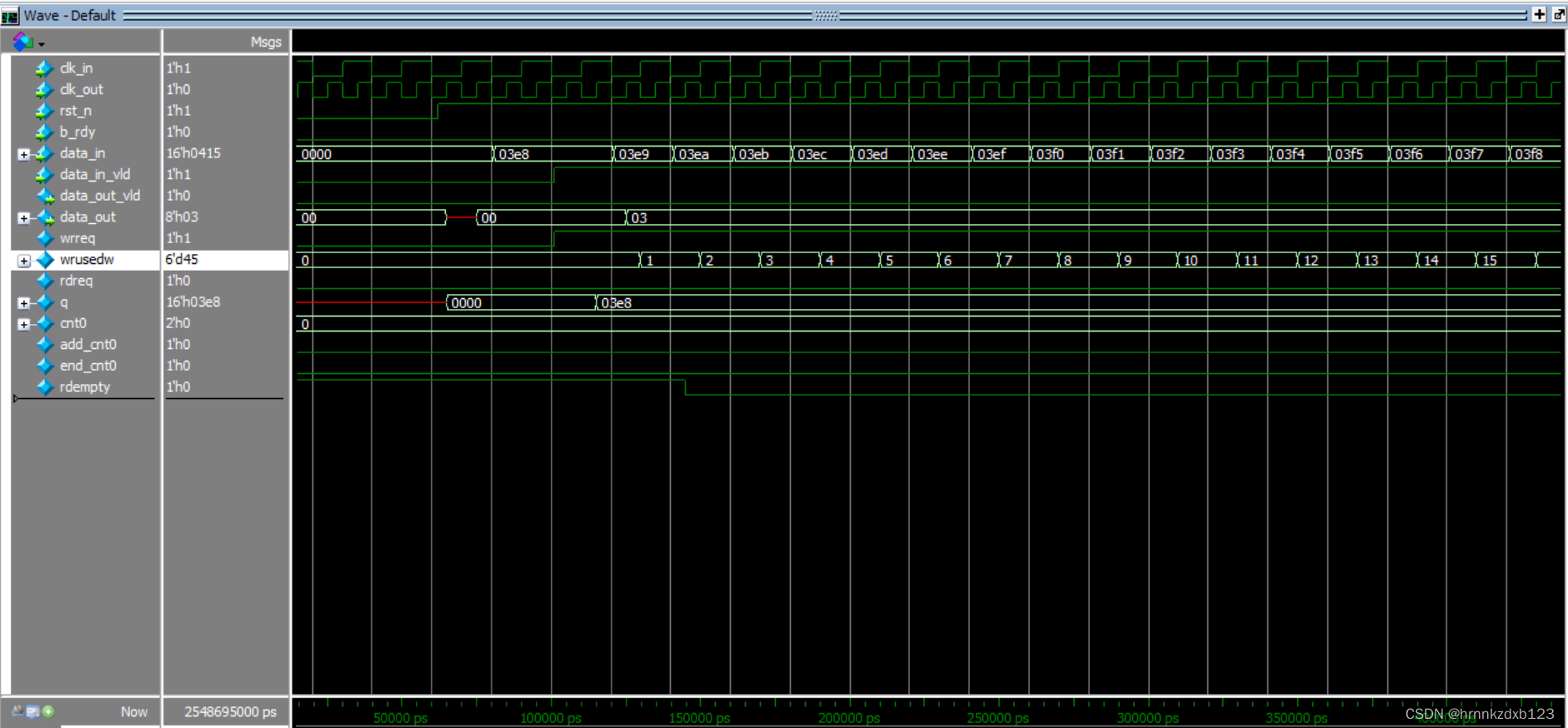

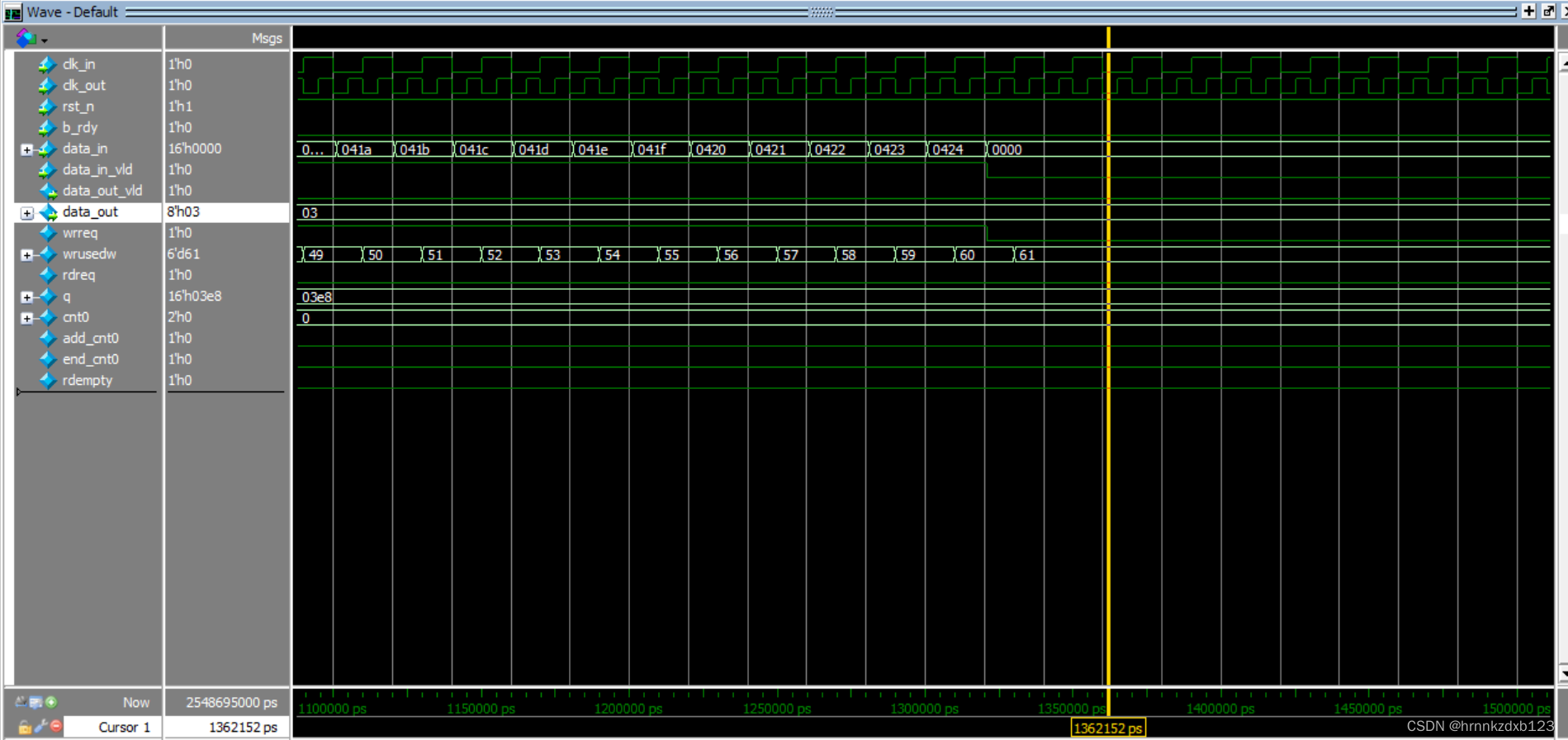

 我们可以看到有数据输入，data_in有数据，但是data_out并有数据输出，这主要是由于下游模块没有准备好，b_rdy==0；且可以看出，第一个数据是16'h03e8，最后一组数据是16'h0424；

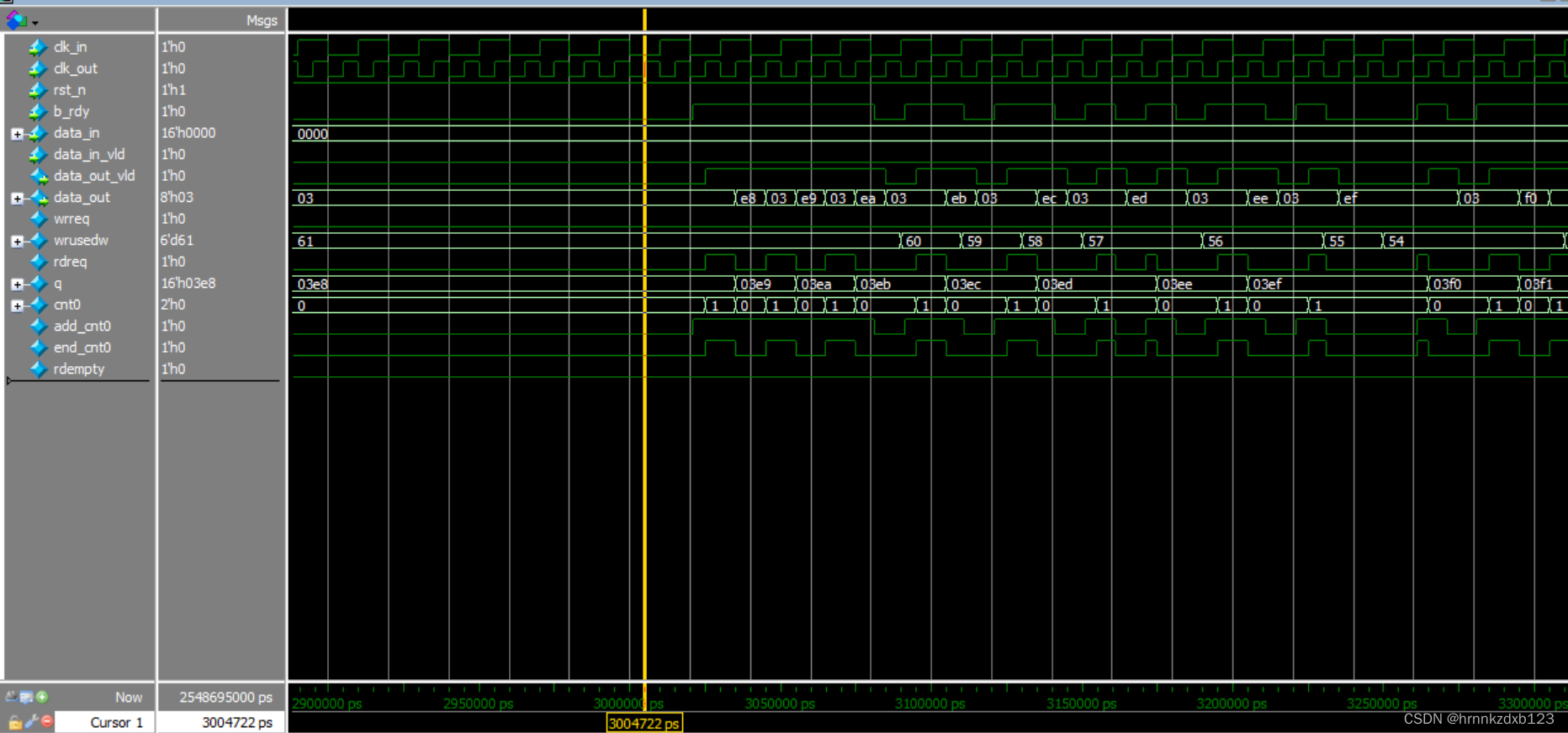

 我们可以看出下游模块开始准备好，b_rdy==1的情况开始出现；

FIFO中的存储的数据q是16'h03e8，而输出data_out输出是8'h03，第二个是8'he8，与输入的数据是一致的。这就说明已经达到了设计要求。
