uboot的驱动模型-DM（二）

一、主要函数接口

1. 设备获取与Uclass 遍历

/**
 * uclass_get() - 根据ID获取设备类，如果不存在则创建
 *
 * 每个设备类都由一个ID标识（0到n-1的整数，n为设备类总数）。
 * 此函数允许通过ID查找设备类。
 *
 * @key: 要查找的ID
 * @ucp: 返回设备类指针（每个ID仅有一个）
 * @return 成功返回0，失败返回负数错误码
 */
int uclass_get(enum uclass_id key, struct uclass **ucp);

/**
 * uclass_get_name() - 获取设备类驱动的名称
 *
 * @id: 要查找的ID
 * @returns 返回对应ID的设备类驱动名称，如果不存在则返回NULL
 */
const char *uclass_get_name(enum uclass_id id);

/**
 * uclass_get_by_name() - 通过驱动名称查找设备类
 *
 * @name: 要查找的名称
 * @returns 返回关联的设备类ID，如果未找到则返回UCLASS_INVALID
 */
enum uclass_id uclass_get_by_name(const char *name);

/**
 * uclass_get_device() - 根据ID和索引获取设备类中的设备
 *
 * 设备将被探测以激活，准备使用。
 *
 * @id: 要查找的ID
 * @index: 该设备类中的设备编号（0=第一个）
 * @devp: 返回设备指针（每个ID仅有一个）
 * @return 成功返回0，失败返回负数错误码
 */
int uclass_get_device(enum uclass_id id, int index, struct udevice **devp);

/**
 * uclass_get_device_by_name() - 通过名称获取设备类中的设备
 *
 * 在设备类中搜索具有完全匹配名称的设备。
 *
 * 设备将被探测以激活，准备使用。
 *
 * @id: 要查找的ID
 * @name: 要获取的设备名称
 * @devp: 返回设备指针（第一个匹配名称的设备）
 * @return 成功返回0，失败返回负数错误码
 */
int uclass_get_device_by_name(enum uclass_id id, const char *name,
			      struct udevice **devp);

/**
 * uclass_get_device_by_seq() - 根据ID和序列号获取设备类中的设备
 *
 * 如果存在活动设备具有此序列号，则返回该设备。如果没有这样的设备，
 * 则检查请求此序列号的设备。
 *
 * 设备将被探测以激活，准备使用。
 *
 * @id: 要查找的ID
 * @seq: 要查找的序列号（0=第一个）
 * @devp: 返回设备指针（每个序列号仅有一个）
 * @return 成功返回0，失败返回负数错误码
 */
int uclass_get_device_by_seq(enum uclass_id id, int seq, struct udevice **devp);

/**
 * uclass_get_device_by_of_offset() - 通过设备树节点偏移量获取设备类中的设备
 *
 * 在设备类中搜索附加到给定设备树节点的设备。
 *
 * 设备将被探测以激活，准备使用。
 *
 * @id: 要查找的ID
 * @node: 要搜索的设备树偏移量（如果为负数则返回-ENODEV）
 * @devp: 返回设备指针（每个节点仅有一个）
 * @return 成功返回0，失败返回负数错误码
 */
int uclass_get_device_by_of_offset(enum uclass_id id, int node,
				   struct udevice **devp);

/**
 * uclass_get_device_by_ofnode() - 通过设备树节点获取设备类中的设备
 *
 * 在设备类中搜索附加到给定设备树节点的设备。
 *
 * 设备将被探测以激活，准备使用。
 *
 * @id: 要查找的ID
 * @np: 要搜索的设备树节点（如果为NULL则返回-ENODEV）
 * @devp: 返回设备指针（每个节点仅有一个）
 * @return 成功返回0，失败返回负数错误码
 */
int uclass_get_device_by_ofnode(enum uclass_id id, ofnode node,
				struct udevice **devp);

/**
 * uclass_get_device_by_phandle_id() - 通过phandle ID获取设备类中的设备
 *
 * 在设备类中搜索具有给定phandle ID的设备。
 *
 * 设备将被探测以激活，准备使用。
 *
 * @id: 要查找的设备类ID
 * @phandle_id: 要查找的phandle ID
 * @devp: 返回设备指针（每个节点仅有一个）
 * @return 成功返回0，没有匹配的设备返回-ENODEV，其他错误返回负数错误码
 */
int uclass_get_device_by_phandle_id(enum uclass_id id, uint phandle_id,
				    struct udevice **devp);

/**
 * uclass_get_device_by_phandle() - 通过phandle获取设备类中的设备
 *
 * 在设备类中搜索具有给定phandle的设备。
 *
 * 设备将被探测以激活，准备使用。
 *
 * @id: 要查找的设备类ID
 * @parent: 包含phandle指针的父设备
 * @name: 父设备节点中属性的名称
 * @devp: 返回设备指针（每个节点仅有一个）
 * @return 成功返回0，节点中不存在@name返回-ENOENT，其他错误返回负数错误码
 */
int uclass_get_device_by_phandle(enum uclass_id id, struct udevice *parent,
				 const char *name, struct udevice **devp);

/**
 * uclass_get_device_by_driver() - 获取使用特定驱动的设备类设备
 *
 * 在设备类中搜索使用给定驱动的设备。对@drv参数使用DM_GET_DRIVER(name)，
 * 其中'name'是驱动名称（如U_BOOT_DRIVER(name)中使用的名称）。
 *
 * 设备将被探测以激活，准备使用。
 *
 * @id: 要查找的ID
 * @drv: 要查找的驱动
 * @devp: 返回第一个使用该驱动的设备指针
 * @return 成功返回0，失败返回负数错误码
 */
int uclass_get_device_by_driver(enum uclass_id id, const struct driver *drv,
				struct udevice **devp);

/**
 * uclass_first_device() - 获取设备类中的第一个设备
 *
 * 返回的设备将被探测（如果需要）并准备使用
 * 探测失败的设备将被跳过
 *
 * 此函数可用于开始遍历正常工作且可探测的设备列表
 *
 * @id: 要查找的设备类ID
 * @devp: 如果没有错误，返回该设备类中的第一个设备指针，
 *        如果没有可用设备则返回NULL
 */
void uclass_first_device(enum uclass_id id, struct udevice **devp);

/**
 * uclass_next_device() - 获取设备类中的下一个设备
 *
 * 返回的设备将被探测（如果需要）并准备使用
 * 探测失败的设备将被跳过
 *
 * 此函数可用于开始遍历正常工作且可探测的设备列表
 *
 * @devp: 输入时，指向要查找的设备指针；输出时，返回设备类中的下一个设备指针，
 *        如果没有下一个设备则返回NULL
 */
void uclass_next_device(struct udevice **devp);

/**
 * uclass_first_device_err() - 获取设备类中的第一个设备（错误版本）
 *
 * 返回的设备将被探测（如果需要）并准备使用
 *
 * @id: 要查找的设备类ID
 * @devp: 返回该设备类中的第一个设备指针，如果没有则返回NULL
 * Return: 找到返回0，未找到返回-ENODEV，其他错误返回负数错误码
 */
int uclass_first_device_err(enum uclass_id id, struct udevice **devp);

/**
 * uclass_next_device_err() - 获取设备类中的下一个设备（错误版本）
 *
 * 返回的设备将被探测（如果需要）并准备使用
 *
 * @devp: 输入时，指向要查找的设备指针；输出时，返回设备类中的下一个设备指针
 * @return 找到返回0，未找到返回-ENODEV，其他错误返回负数错误码
 */
int uclass_next_device_err(struct udevice **devp);

/**
 * uclass_first_device_check() - 获取设备类中的第一个设备（检查版本）
 *
 * 返回的设备将被探测（如果需要）并准备使用
 *
 * 此函数可用于开始遍历正常工作且可探测的设备列表
 *
 * @id: 要找到的设备类ID
 * @devp: 返回该设备类中的第一个设备指针，如果没有第一个设备则返回NULL
 * @return 成功返回0（找到或未找到），其他错误返回负数错误码。
 * 即使发生错误，仍可能移动到下一个设备
 */
int uclass_first_device_check(enum uclass_id id, struct udevice **devp);

/**
 * uclass_next_device_check() - 获取设备类中的下一个设备（检查版本）
 *
 * 返回的设备将被探测（如果需要）并准备使用
 *
 * 此函数可用于开始遍历正常工作且可探测的设备列表
 *
 * @devp: 输入时，指向要查找的设备指针；输出时，返回设备类中的下一个设备指针（如果有）
 * @return 成功返回0（找到或未找到），其他错误返回负数错误码。
 * 即使发生错误，仍可能移动到下一个设备
 */
int uclass_next_device_check(struct udevice **devp);

/**
 * uclass_first_device_drvdata() - 查找具有给定驱动数据的第一个设备
 *
 * 在特定设备类中搜索具有给定驱动数据的设备
 *
 * @id: 要检查的设备类ID
 * @driver_data: 要搜索的驱动数据
 * @devp: 如果找到，返回该设备类中第一个匹配的设备指针
 * @return 找到返回0，未找到返回-ENODEV，其他错误返回负数错误码
 */
int uclass_first_device_drvdata(enum uclass_id id, ulong driver_data,
				struct udevice **devp);

/**
 * uclass_resolve_seq() - 解析设备的序列号
 *
 * 输入时dev->seq为-1，dev->req_seq可能为-1（自动分配序列号）或>=0（选择特定编号）。
 * 如果请求的序列号已被占用，则将为该设备分配另一个序列号。
 *
 * 注意：此函数不改变设备的seq值
 *
 * @dev: 要分配序列号的设备
 * @return 分配的序列号，失败返回负数错误码
 */
int uclass_resolve_seq(struct udevice *dev);

2. 设备与驱动操作

/**
 * device_probe() - 探测设备并激活
 *
 * 激活设备使其准备就绪使用。在探测设备前会先探测其所有父设备。
 *
 * @dev: 要探测的设备指针
 * @return: 成功返回0，失败返回负错误码
 */
int device_probe(struct udevice *dev);

/**
 * device_remove() - 移除设备并停用
 *
 * 停用设备使其不再可用。移除设备前会先停用其所有子设备。
 *
 * @dev: 要移除的设备指针
 * @flags: 选择性设备移除标志 (DM_REMOVE_...)
 * @return: 成功返回0，失败返回负错误码（此处出错通常表示严重问题）
 */
int device_remove(struct udevice *dev, uint flags);

/**
 * device_bind() - 创建设备并绑定驱动
 *
 * 调用此函数创建并关联到驱动的设备。设备将包含平台数据(platdata)，
 * 或使用设备树节点创建平台数据。
 *
 * 绑定后设备存在但尚未激活，需调用device_probe()激活。
 *
 * @parent: 设备父设备指针，新设备将在此父设备下创建
 * @drv: 设备的驱动指针
 * @name: 设备名称（如设备树节点名）
 * @platdata: 设备数据指针 - 结构体类型取决于设备，可能包含I/O地址等。
 *            对于使用设备树的设备，此参数为NULL
 * @of_offset: 设备树节点偏移量。对于不使用设备树的设备，此值为-1
 * @devp: 非NULL时返回绑定设备的指针
 * @return: 成功返回0，失败返回负错误码
 */
int device_bind(struct udevice *parent, const struct driver *drv,
		const char *name, void *platdata, int of_offset,
		struct udevice **devp);

/**
 * device_unbind() - 解绑设备并销毁
 *
 * 解绑设备并释放其所有占用的内存资源
 *
 * @dev: 要解绑的设备指针
 * @return: 成功返回0，失败返回负错误码
 */
int device_unbind(struct udevice *dev);

3. 设备树属性访问 (驱动中常用)

/**
 * dev_read_addr() - 获取设备的 reg 属性值
 *
 * 从设备树中读取设备的 reg 属性（寄存器地址）
 *
 * @dev: 要读取的设备指针
 *
 * @return: 返回地址值，若未找到则返回 FDT_ADDR_T_NONE
 */
fdt_addr_t dev_read_addr(struct udevice *dev);

/**
 * dev_read_addr_ptr() - 获取设备的 reg 属性指针
 *
 * 将设备的 reg 属性值转换为指针形式返回
 *
 * @dev: 要读取的设备指针
 *
 * @return: 返回地址指针，若未找到则返回 NULL
 */
void *dev_read_addr_ptr(struct udevice *dev);

/**
 * dev_read_size() - 读取属性的字节大小
 *
 * 获取指定属性在设备树中的数据长度
 *
 * @dev: 要检查的设备
 * @propname: 要检查的属性名称
 * @return: 属性存在时返回其字节大小，不存在则返回 -EINVAL
 */
int dev_read_size(struct udevice *dev, const char *propname);

/**
 * dev_read_bool() - 读取布尔属性值
 *
 * 检查设备树中是否存在指定属性（布尔值属性）
 *
 * @dev: 要读取的设备
 * @propname: 属性名称
 * @return: 属性存在返回 true，不存在返回 false
 */
bool dev_read_bool(struct udevice *dev, const char *propname);

/**
 * dev_read_string() - 读取字符串属性值
 *
 * 从设备树中读取指定属性的字符串值
 *
 * @dev: 要读取的设备
 * @propname: 属性名称
 * @return: 返回字符串指针，属性不存在则返回 NULL
 */
const char *dev_read_string(struct udevice *dev, const char *propname);

/**
 * dev_read_u32_array() - 读取32位整数数组
 *
 * 从设备树属性中读取指定数量的32位整数值
 *
 * 注意：只有当成功解码有效值时才会修改 out_values
 *
 * @dev: 要查找的设备
 * @propname: 要读取的属性名称
 * @out_values: 返回值指针（仅在返回值为0时被修改）
 * @sz: 要读取的数组元素数量
 * @return:
 *   0 - 成功
 *   -EINVAL - 属性不存在
 *   -ENODATA - 属性无值
 *   -EOVERFLOW - 属性数据不足
 */
int dev_read_u32_array(struct udevice *dev, const char *propname,
		       u32 *out_values, size_t sz);

/**
 * dev_read_phandle() - 获取设备的 phandle 值
 *
 * 从设备树中读取设备的 phandle 标识符
 *
 * @dev: 要检查的设备
 * @return: 返回 phandle 值（≥1），若不存在或出错则返回 0
 */
int dev_read_phandle(struct udevice *dev);

二、实战：开发一个 DM 驱动

场景：实现一个简单的 LED 驱动

假设我们有一个 GPIO 控制的 LED，设备树描述如下：

leds {
    compatible = "gpio-leds";
    red {
        label = "status:red";
        gpios = <&gpio 12 GPIO_ACTIVE_HIGH>;
    };
};

步骤 1：定义设备类

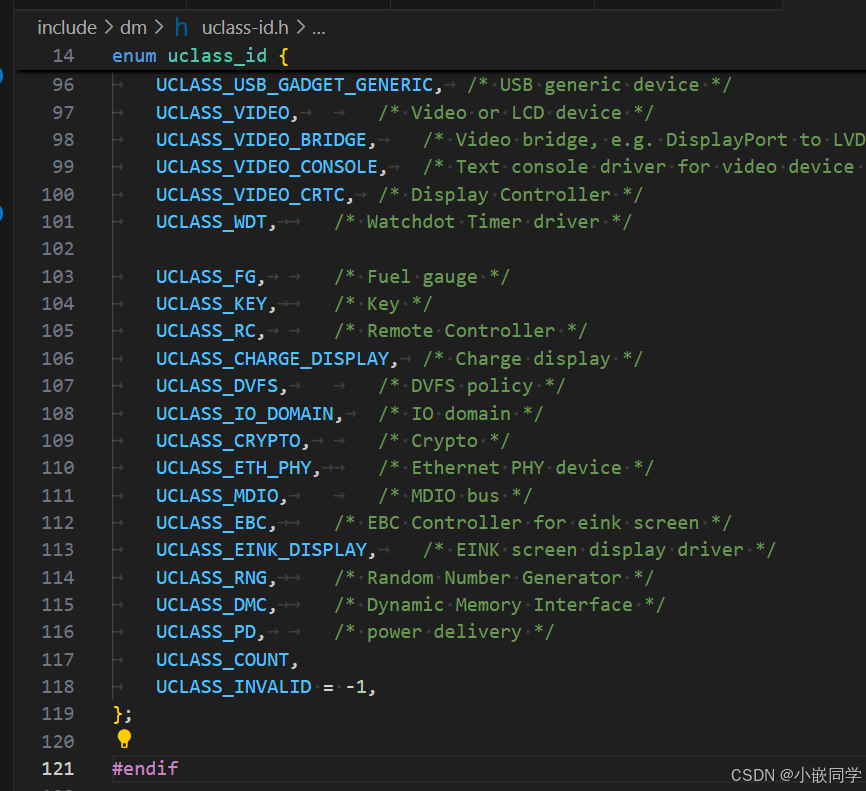

// 修改include/dm/uclass-id.h中的enum uclass_id
//末尾添加 UCLASS_GPIO_LED

步骤 2：实现驱动

// drivers/led/gpio-led.c
#include <dm.h>
#include <led.h>
#include <asm/gpio.h>

struct gpio_led_priv {
    struct gpio_desc gpio; // GPIO描述符
    const char *label; // LED标签
};

// 设备树匹配表
static const struct udevice_id gpio_led_ids[] = {
    { .compatible = "gpio-leds" },
    { }
};

// 操作函数
static int gpio_led_set_state(struct udevice *dev, enum led_state_t state)
{
    struct gpio_led_priv *priv = dev_get_priv(dev);
    switch (state) {
    case LEDST_ON:
        dm_gpio_set_value(&priv->gpio, 1);
        break;
    case LEDST_OFF:
        dm_gpio_set_value(&priv->gpio, 0);
        break;
    // ...其他状态
    }
    return 0;
}

static const struct led_ops gpio_led_ops = {
    .set_state = gpio_led_set_state,
};

// 探测函数
static int gpio_led_probe(struct udevice *dev)
{
    struct gpio_led_priv *priv = dev_get_priv(dev);
    int ret;
    // 1. 从设备树获取GPIO
    ret = gpio_request_by_name(dev, "gpios", 0, &priv->gpio, GPIOD_IS_OUT);
    if (ret)
        return ret;
    // 2. 读取标签
    priv->label = dev_read_string(dev, "label");
    return 0;
}

// 驱动定义
U_BOOT_DRIVER(gpio_led_drv) = {
    .name = "gpio_led",
    .id = UCLASS_GPIO_LED,
    .of_match = gpio_led_ids,
    .probe = gpio_led_probe,
    .priv_auto = sizeof(struct gpio_led_priv),
    .ops = &gpio_led_ops,
};

步骤 3：测试驱动

# 在U-Boot命令行
=> dm tree
Class Index Probed Driver Name
-----------------------------------------------------------
root 0 Y root_driver root_bus
gpio 0 Y bcm2835_gpio gpio@7e200000
gpio_led 0 Y gpio_led leds
gpio_led 1 Y gpio_led red

---

三、DM 与 Linux 设备模型对比

特性	U-Boot DM	Linux 设备模型	说明
目标	引导阶段设备初始化	全功能设备管理	U-Boot 更轻量
内存模型	静态分配（无动态内存）	动态分配	U-Boot 避免内存碎片
设备树使用	必需	必需（ARM）/可选（x86）	两者深度依赖设备树
设备类	100+ 个预定义类	数百个	U-Boot 聚焦引导关键设备
热插拔支持	有限	完整	U-Boot 不需要完整热插拔
电源管理	基本支持	完整支持	U-Boot 需求较简单
驱动加载	编译时静态链接	动态加载（模块）	U-Boot 无文件系统

✅ 优势：U-Boot DM 保留了 Linux 设备模型的核心思想，但针对资源受限的引导环境进行了优化，减少了约 40% 的内存占用。

---

四、高级技巧与最佳实践

1. 设备操作技巧

// 获取设备
struct udevice *dev;
uclass_get_device_by_name(UCLASS_I2C, "i2c@7e205000", &dev);

// 获取设备私有数据
struct i2c_priv *priv = dev_get_priv(dev);

// 调用设备操作
struct dm_i2c_ops *ops = i2c_get_ops(dev);
ops->xfer(dev, ...);

// 设备树属性读取
u32 reg;
dev_read_u32(dev, "reg", &reg);

2. 调试技巧

• 查看设备树：fdt addr $fdtcontroladdr; fdt print /
• 查看设备树：dm tree -t（显示设备树关系）
• 查看设备详情：dm uclass
• 跟踪初始化：CONFIG_DEBUG_DEVRES=y（显示设备资源分配）

3. 避免常见错误

错误	解决方案
设备未初始化	检查设备树 compatible 属性是否匹配
父设备未就绪	确保父设备（如总线）先初始化
设备树属性缺失	使用 dev_read_*_default() 提供默认值
内存越界	通过 priv_auto 自动分配私有数据空间
重复定义设备	检查设备树节点是否唯一

---

五、DM 的演进与未来

1. 当前状态（U-Boot 2023+）

• 100% 主流设备支持：串口、MMC、网络、USB 等核心子系统。
• 设备树覆盖（Overlay）：支持运行时修改设备树。
• 电源域管理：精细控制设备电源状态。
• 固件抽象层：通过 struct udevice *firmware 访问固件服务。

2. 未来发展方向

1. 更细粒度的电源管理：针对低功耗场景优化。
2. 安全启动集成：设备验证与安全初始化。
3. 虚拟化支持：为 hypervisor 提供设备抽象。
4. 性能优化：减少启动延迟，加速设备初始化。

---

六、学习资源推荐

1. 官方文档

• U-Boot Driver Model 文档：uboot/doc/driver-model/
• 设备树绑定文档：uboot/doc/device-tree-bindings

2. 代码示例

• 核心实现：drivers/core/ 目录
• 设备类定义：include/dm/uclass-id.h
• 参考驱动：
  • 串口：drivers/serial/serial-uclass.c
  • MMC：drivers/mmc/mmc-uclass.c
  • I2C：drivers/i2c/i2c-uclass.c

3. 实践建议

1. 从简单驱动开始（如 LED、GPIO）。
2. 使用 dm tree 命令观察实际设备树。
3. 尝试修改设备树并观察启动变化。
4. 参与 U-Boot 社区，提交简单补丁。

---

4. 总结

U-Boot Driver Model 是嵌入式引导加载程序的一次重大架构革新，它通过：

• 设备树驱动：实现硬件描述与代码分离。
• 动态初始化：按需加载设备，减少启动时间。
• 标准化接口：提高代码复用率和可维护性。
• 层次化设计：清晰表达设备间关系。

掌握 DM 的关键：

1. 理解 udriver、udevice、uclass 三者关系。
2. 熟悉设备树与驱动的匹配机制。
3. 掌握从设备树读取配置的方法。
4. 学会使用 dm 命令进行调试。

💡 最后建议：最好的学习方式是动手实践！尝试在您的开发板上：

1. 添加一个简单的 LED 设备树节点。
2. 实现一个 DM 驱动。
3. 通过 U-Boot 命令控制 LED。

您将很快掌握这一强大工具。如有问题，U-Boot 邮件列表和 IRC 频道（#u-boot on Libera）都是很好的求助渠道。祝您学习顺利！如需进一步探讨具体问题，欢迎随时提问。
