当功放管StabFact1低于1时，表明其存在稳定性问题。解决方法包括在输入端加入5Ohm电阻、在功率管引脚并联RC网络或采用负反馈。虽然负反馈可能导致增益下降，但稳定性优先。以NXP MMRF5014H为例，通过在输入端增加5Ohm电阻，仿真显示低端stabfact值提升，实现了全带稳定性。
（1）若出现StabFact1<1,即功放管在整个带内不稳定，此时需要添加稳定性措施。
常见的稳定措施是在输入端增加一个有耗的元件，如在输入的隔直电容后串联一个小电阻，例如5Ohm。
（2）也可以在靠近功率管的引脚处并联一个RC网络到地，此方法容易实现，且稳定效果较好。
（3）增加稳定性的方法还有负反馈等方式，不过这些方法在稳定放大器的同时，引起的缺点是放大器增益有所下降。当然，在稳定和增益取舍上，稳定是更加重要的。
实例：

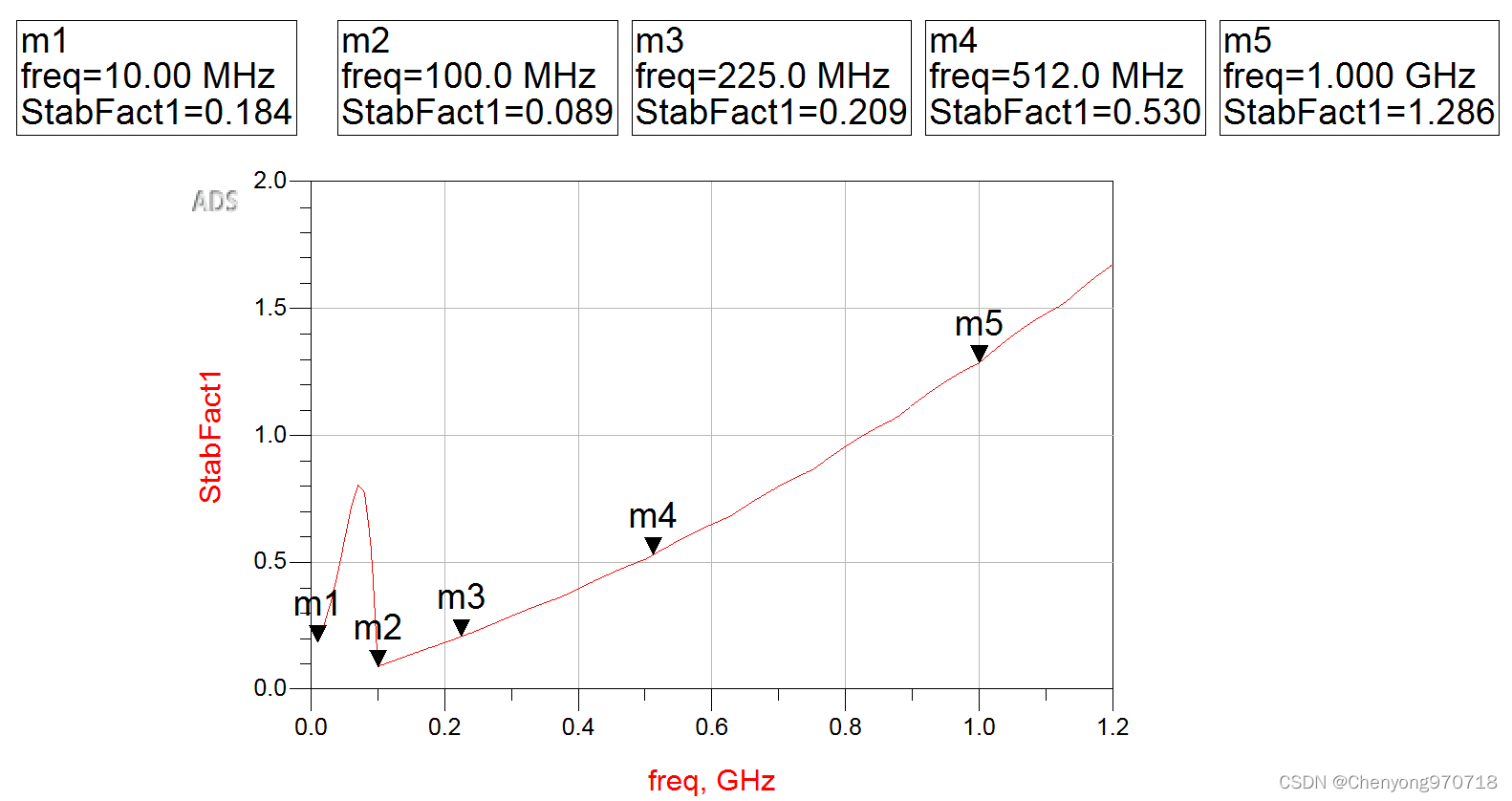

对于NXP的MMRF5014H来说，在10-1000MHz工作频段内，出现低端不稳定的情况，如下图所示：

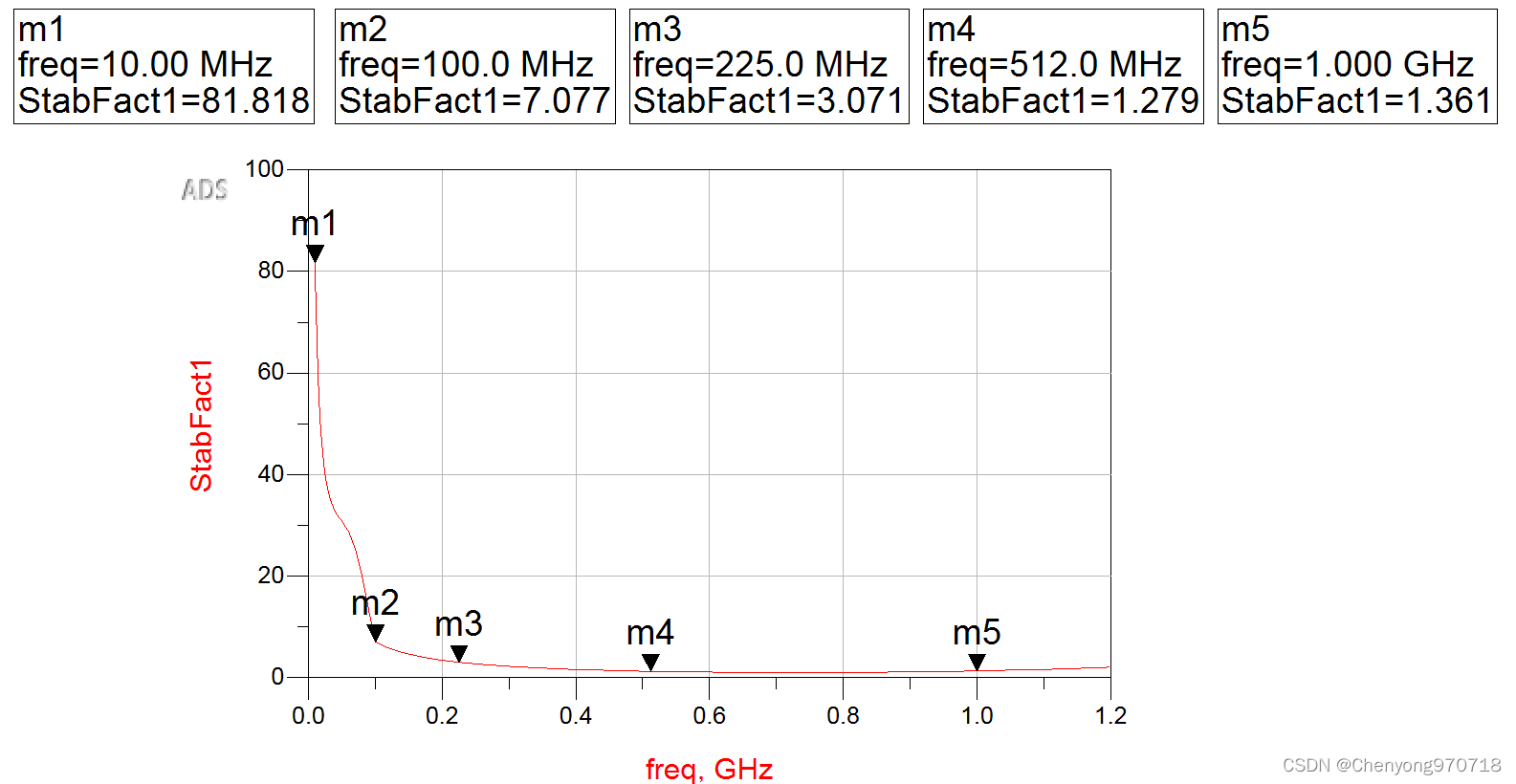

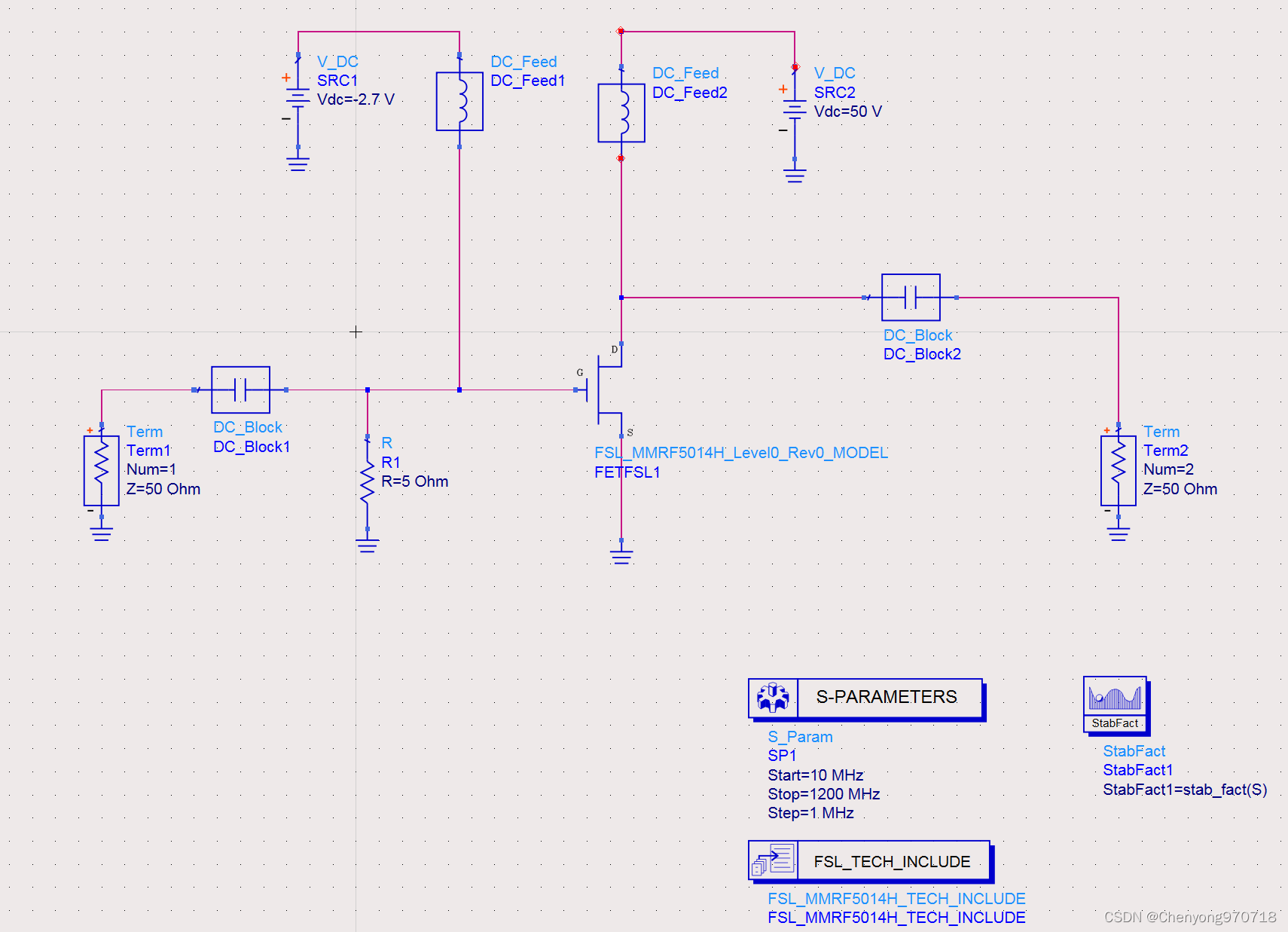

通过在输入端隔直电容后并联一个5Ohm的电阻，仿真结果显示，低端stabfact值变大，远超1,且在整个带内都稳定。
参考书籍：《ADS2011射频电路设计与仿真实例》徐兴福著
