在使用ADS2023 Update1进行射频工程仿真时，遇到放置MSUB控件报错："ERROR: Error placing component 'ads_tlines:MSUB:symbol'"。错误原因是因为库"MW8P9040N_lib"的布局层定义不完整。解决方法是关闭原理图，通过Option——Technology——Technology Setup设置工程的Units和Resolution，然后重新尝试放置MSUB。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

版本：ADS2023 Update1

在仿真匹配网络的时候，发现放置MSUB控件时，有error提示，如下图所示：

ERROR: Error placing component "ads_tlines:MSUB:symbol"
Library "MW8P9040N_lib" has layout layers defined, but the units and resolution are not defined. Please use the Technology Dialog to complete the layout technology before creating a layout or substrate.

解决方法：

先关闭该原理图，回到工程目录下，

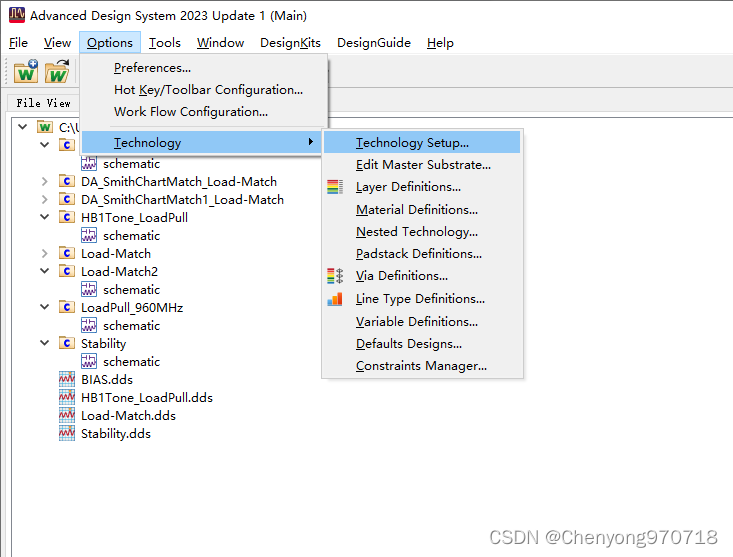

 菜单栏中选择Option——Technology——Technology Setup,

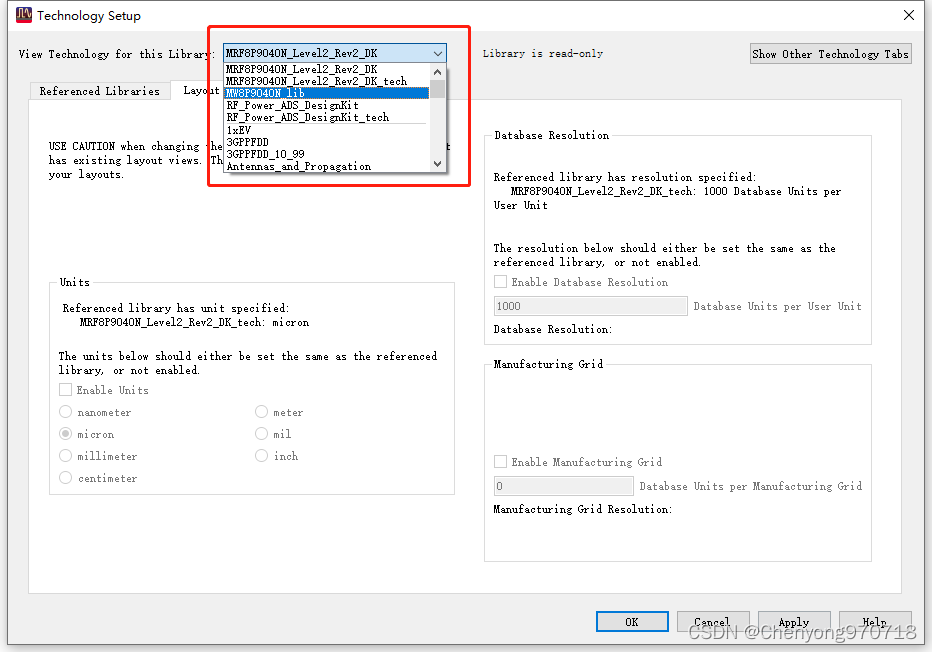

 进入后，下拉菜单中，找到你的工程名

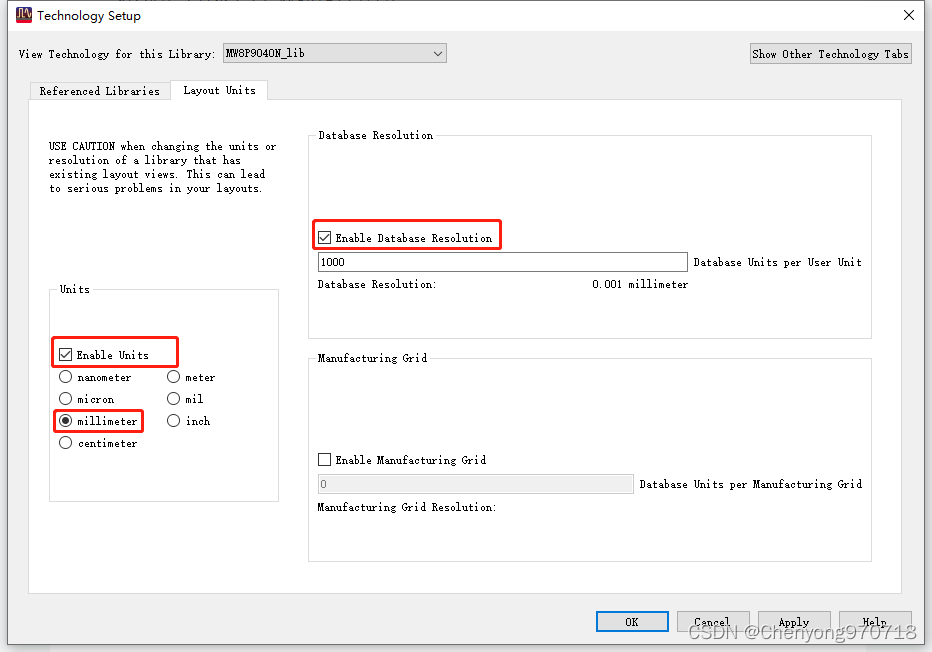

 选中他，将Units和Resolution打勾，并勾选你想要的单位，点击OK

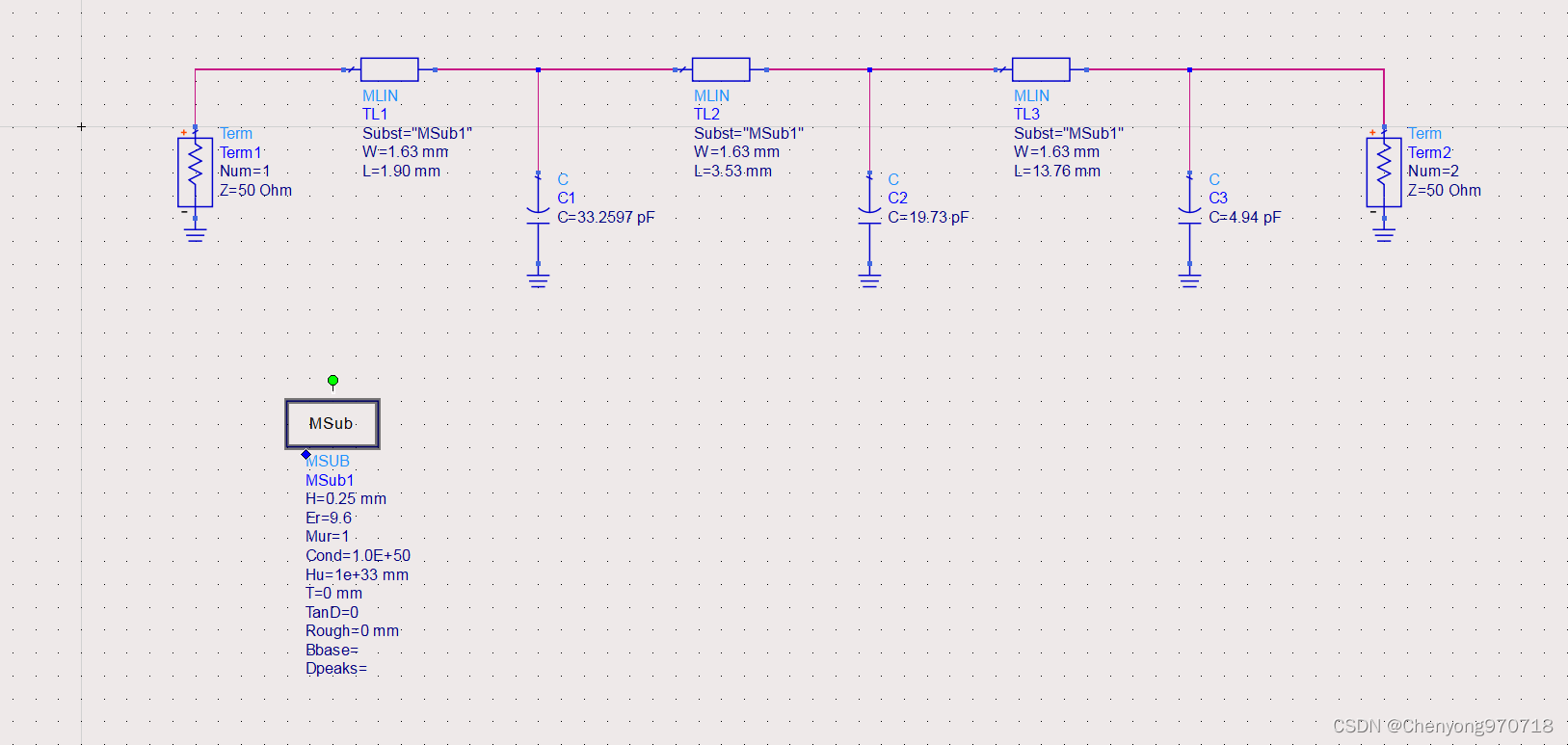

 回到原理图中，放置MSUB
