本文的主要内容重在应用，将FreeRTOS移植到STM32F103ZET6(其他类型的型号一样可以参考本文，只用略做一点修改就行，会在下面进行讲解，区别在哪里)上进行相关的小实验。

1.FreeRTOS的源码下载

源码的官方下载地址为 FreeRTOS官方下载链接，本次移植的版本的是V10.3.0。

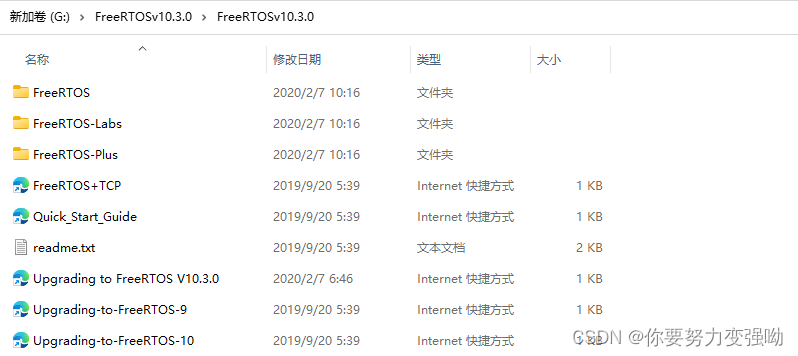

下载好后的文件如下：

其中我们只关心FreeRTOS文件夹，里面是内核所在的文件夹，包含源码和示例程序；FreeRTOS-Plus文件包含第3方中间源码及示例程序；FreeRTOS-Labs文件是V9.0及以前版本中所没有的。

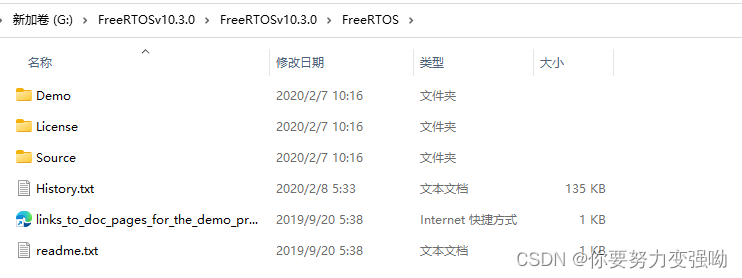

1.1 FreeRTOS源码文件夹

其中Demo是FreeRTOS的示例，Source是FreeRTOS内核所在的文件夹。

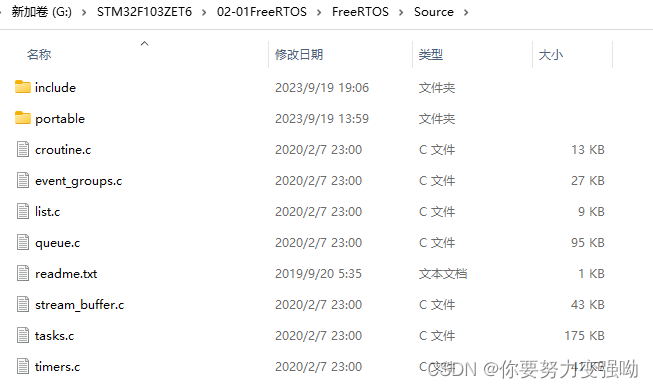

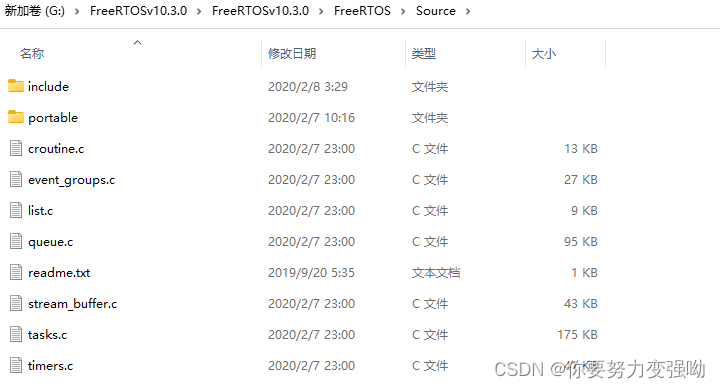

1.2 Source文件夹

include文件夹存放的是对应.c文件的头文件。portable文件夹是FreeRTOS和具体硬件联系在一起的桥梁，也叫移植层文件夹。

1.3 portable文件夹

FreeRTOS在不同的编译环境，不同的硬件平台实现，需要portable文件夹对应的文件支持，因此移植层文件是进行移植的关键文件。

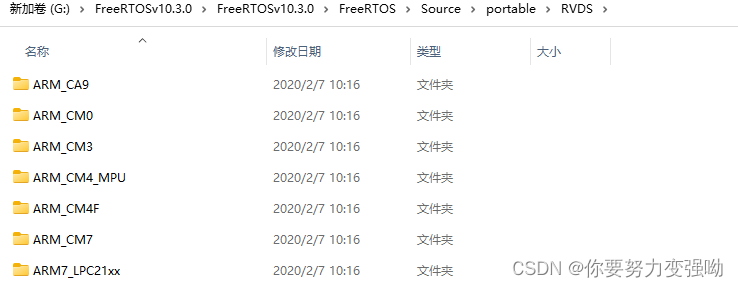

对于在MDK-ARM编译环境下，需要Keil，MenMang，RVDS文件。其中重点关注RVDS文件夹，它里面包含了针对不同架构的MCU实现FreeRTOS与硬件相关的操作与宏定义，不同的架构的MCU使用对于其架构相对于的文件夹。列如，STM32F1xx系列的芯片属于ARM Cortex-M3内核，使用ARM_CM3文件夹的文件就行，用STM32F4xx系列的芯片使用ARM_CM4F文件夹的文件就行，这里主要就是不同芯片移植主要的不同点之一。

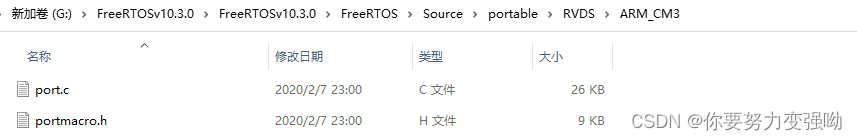

1.3 ARM_CM3文件夹

到这里基本要移植需要的文件已经列举出来了。

2. FreeRTOS的移植

2.1 移植前基础工程的准备

本文采用的是MDK-ARM为编译环境，以STM32F103ZET6开发板为移植平台。先准备一个LED闪烁的基础工程。本文用的工程是以B站的江科大up主的基础模板，(只要你的工程可以点灯就行)使用的是标准库。当然，用标准库，寄存器或者HAL库都是可以的，移植和用那个库没有必要的联系，移植的过程是一样的。

基础工程的项目分组如下：

2.2 复制FreeRTOS源码

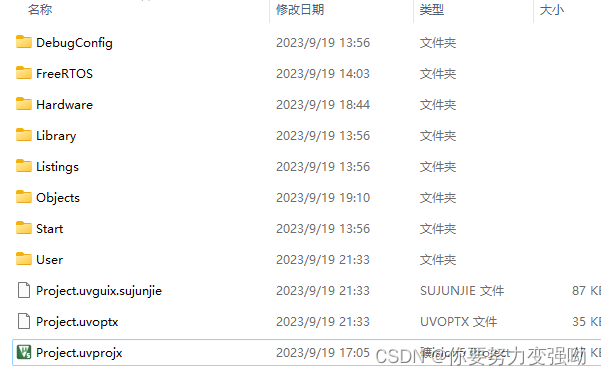

在基础工程的的文件夹下新建立一个FreeRTOS的文件夹。

将FreeRTOS源码文件夹下的Source文件夹下的全部文件复制到基础工程下新建的FreeRTOS文件夹下。

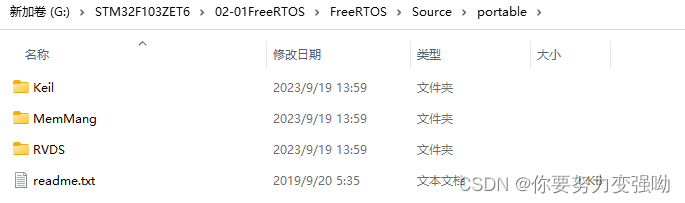

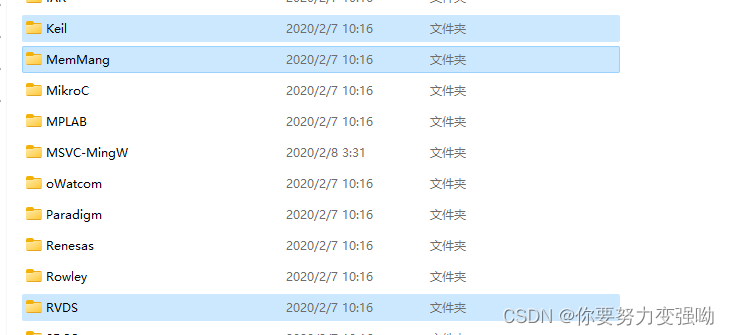

打开portable文件夹，只保留Keil，MenMang，RVDS这3个目录。

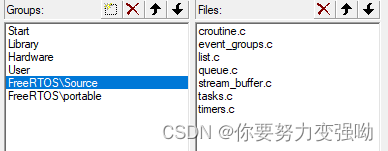

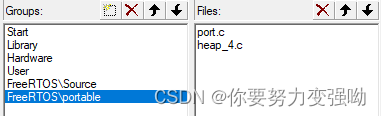

2.3 向工程中添加.c文件

点击3个小方块

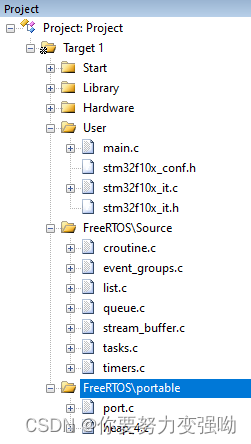

这就是完整的项目工程，如果不会添加.c文件的请他其他文章。

2.3 配置头文件

点击魔术棒

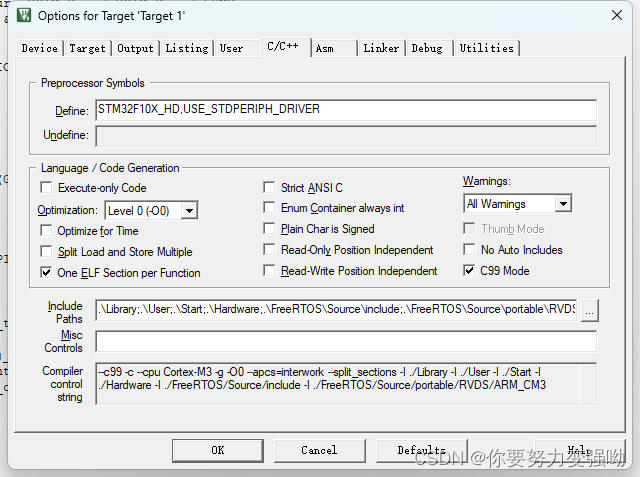

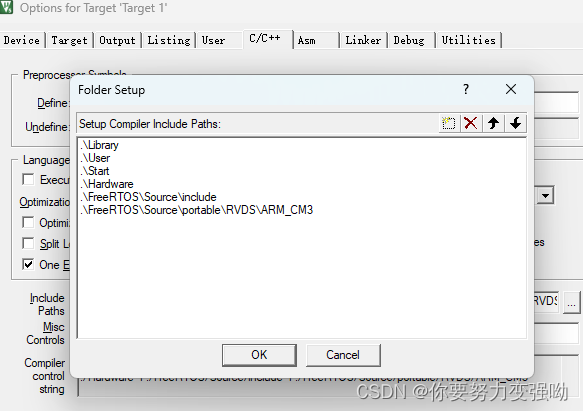

在include paths配置头文件路径

2.4 配置FreeRTOS

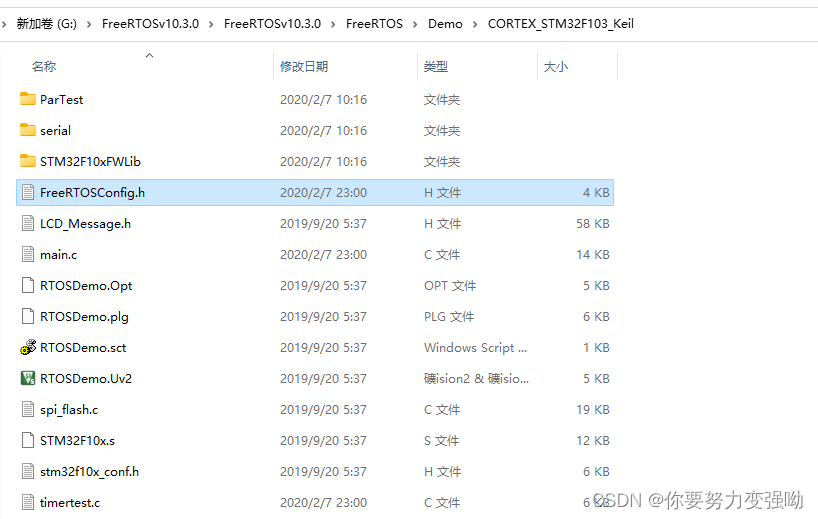

FreeRTOS使用FreeRTOSConfig.h文件进行配置和裁剪。FreeRTOSConfig.h文件可以从下载的FreeRTOS源码G:\FreeRTOSv10.3.0\FreeRTOSv10.3.0\FreeRTOS\Demo\CORTEX_STM32F103_Keil示例程序中复制。

把FreeRTOSConfig复制到自己的FreeRTOS工程下的include目录下(复制到其他目录下也是可以的，但是要注意配置好头文件包含路径)

2.5 修改stm32f1xx_it.c文件

在stm32f1xx_it.c会生成SysTick，PendSV和SVC这3个中断服务函数，这3个中断服务函数已经在FreeRTOS中使用，会造成重复编译，所以我们要屏蔽点这3个中断服务函数。然后编译。

你应该会报一个错误

.\stm32_freertos.axf: Error: L6218E: Undefined symbol xTaskGetCurrentTaskHandle (referred from stream_buffer.o).

解决办法是在FreeRTOS.h文件中的

#ifndef INCLUDE_xTaskGetCurrentTaskHandle
	#define INCLUDE_xTaskGetCurrentTaskHandle 1
#endif

把开始的0修改成1 这样就0警告0错误。

3.FreeRTOS移植验证

首先在main函数中包含FreeRTOS.h和task.h

#include "FreeRTOS.h"
#include "task.h"

3.1 编写测试任务函数

static TaskHandle_t LedTaskHandle = NULL;//任务句柄
//函数功能是让LED灯以1秒的间隔闪烁
//形参pvParameters是创建该任务是传递的参数
static void LedTask(void *pvParameters)
{
	while(1)
	{
		LED_ON();
		Delay_ms(1000);
		LED_off();
		Delay_ms(1000);
	}
}



//---------------------------LED函数---------------------//
void LED_init(void){
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitTypeDef GPIO_InitStruvture;
	GPIO_InitStruvture.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_InitStruvture.GPIO_Pin=GPIO_Pin_2;
	GPIO_InitStruvture.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruvture);


	GPIO_SetBits(GPIOA,GPIO_Pin_2);

}
void LED_ON(){

   GPIO_ResetBits(GPIOA,GPIO_Pin_2);

}
void LED_off(){

   GPIO_SetBits(GPIOA,GPIO_Pin_2);

}

3.1 创建一个任务

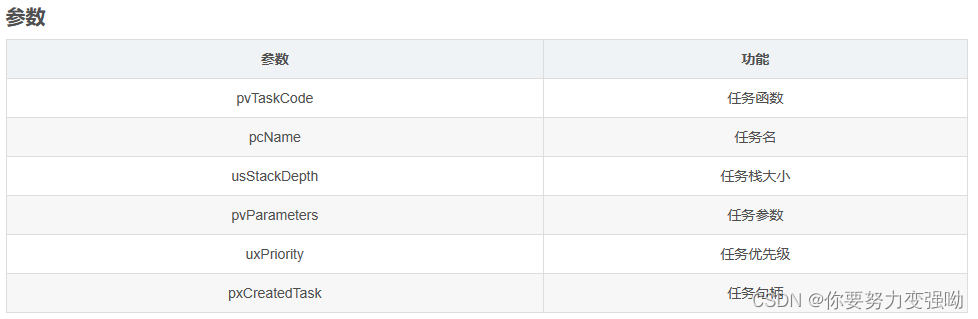

创建任务函数的原型

BaseType_t xTaskCreate( TaskFunction_t pvTaskCode,
const char * const pcName,
configSTACK_DEPTH_TYPE usStackDepth,
void *pvParameters,
UBaseType_t uxPriority,
TaskHandle_t *pxCreatedTask
);

xTaskCreate(LedTask,"LedTask",128,NULL,4,&LedTaskHandle);

3.2 开启调度器

用vTaskStartScheduler()函数来开启调度器，正常情况下，函数不会执行到这语句的后面的代码。

int main(void)
{

	LED_init();
	xTaskCreate(LedTask,"LedTask",128,NULL,4,&LedTaskHandle);

	vTaskStartScheduler();
	//后面的while函数不会执行
	while(1)
	{
	}
}

3.3 下载测试

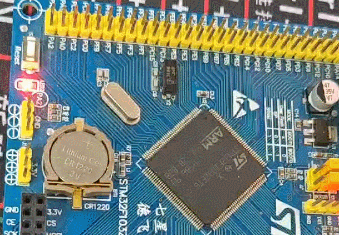

第一次下载程序可能LED不会闪烁，如何来排除问题的经验是很重要的，我们在开启任务调度的前面写一个打开灯的代码。

int main(void)
{

	LED_init();
	xTaskCreate(LedTask,"LedTask",128,NULL,4,&LedTaskHandle);
	LED_ON();
	vTaskStartScheduler();
	//后面的while函数不会执行
	while(1)
	{
	}
}

会发现灯亮了，这就说明是卡死在 vTaskStartScheduler();这句代码。然后我们带着问题去百度。发现是ARM Cortex-M3，ARM Cortex-M4和ARM Cortex-M4F上的移植需要FreeRTOS处理安装的SysTick，PendSV和SVCCall中断向量，中断向量表可以分别直接使用FreeRTOS定义的xPortSysTickHandler()，xPortPendSVHandler()和vPortSVCHandler()三个函数。但是，如果中断向量表是与CMSIS兼容的话，用户需在FreeRTOSConfig.h中添加以下三行代码以使FreeRTOS和CMSIS中中断向量名字做映射。

解决方案是：

将下面的代码放到FreeRTOSConfig.h

#define vPortSVCHandler SVC_Handler
#define xPortPendSVHandler PendSV_Handler
#define xPortSysTickHandler SysTick_Handler

原文链接

下载后程序正是1秒的间隔闪烁，到此，FreeRTOS的移植完毕，后续将会继续编写有关FreeRTOS的小应用。
