【PCB学习笔记】绘制智能车四层板 --- 网表导入及模块化布局设计

PCB电路板应该大部分跟电打过交道的工科生都不会陌生。作为一个电控选手，我对PCB板也非常熟悉，并且也上过相关的实验课程，也有模电数电的基础。但是由于一直专注在代码层面，负责机器人的控制算法，仿真的实现，所以PCB板一般都是采用现成的板子，没有自己打板做过比较大型的项目。所以，趁着现在时间还比较充裕，从头开始认真学习一遍PCB相关的知识。争取后面可以在自己做的项目中设计出稳定可靠的PCB板。
对于相关领域想要互相交流的选手欢迎联系我：2250017028@qq.com
我使用的PCB设计软件：Altium Designer(19.0.4)
参考资料：PCB入门到精通

快捷键设置
推荐将以下的功能设置快捷键。

放置线：E
放置过孔：R
敷铜：T
区域排列：`
交叉探针：C

默认快捷键

Shift + S：单独显示板层

导入常见错误及解决方法

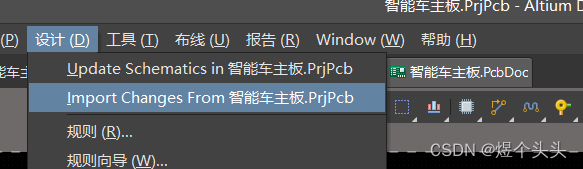

导入

注意：有时候验证变更会报错，但是执行不会报错，需要注意这个点。

导入的时候把Room去除勾选。

错误

导入错误：Unknow Pin

1. 没有封装
2. 封装管脚缺失（可能是元件标号混了）
3. 管脚号不匹配

绿色报错

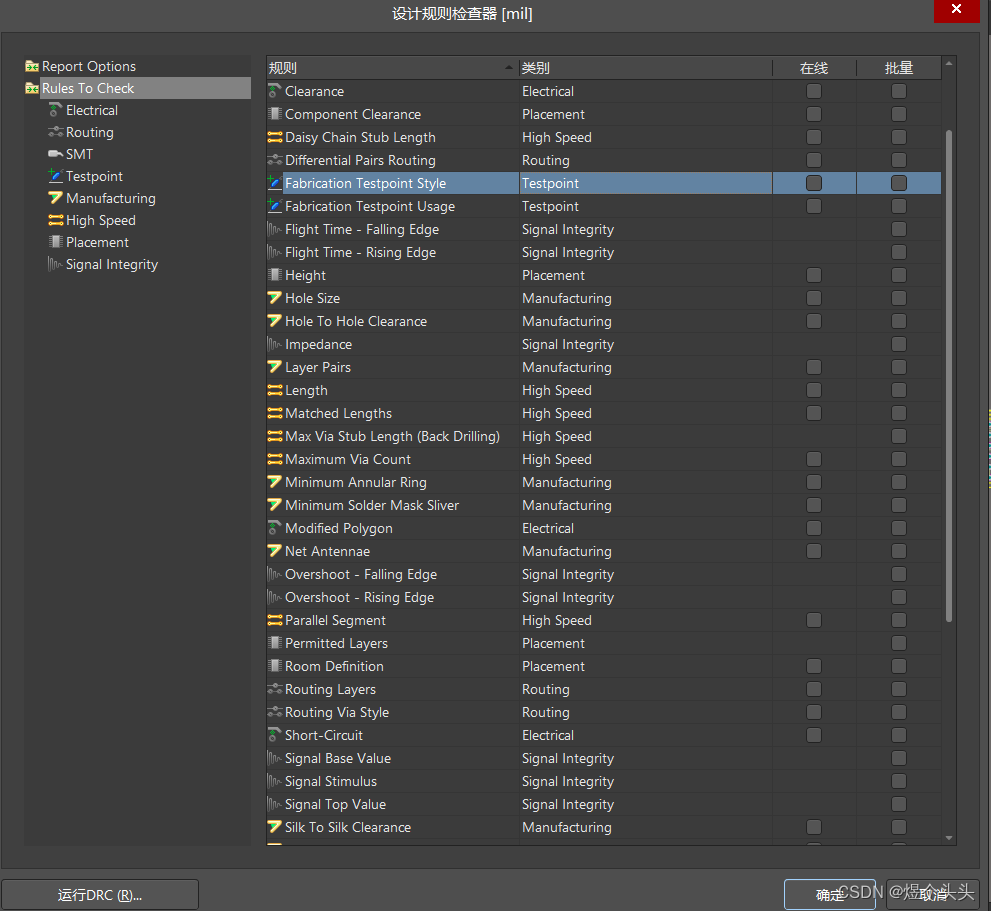

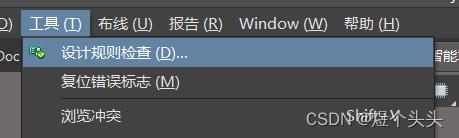

首先设置设计规则检查器。

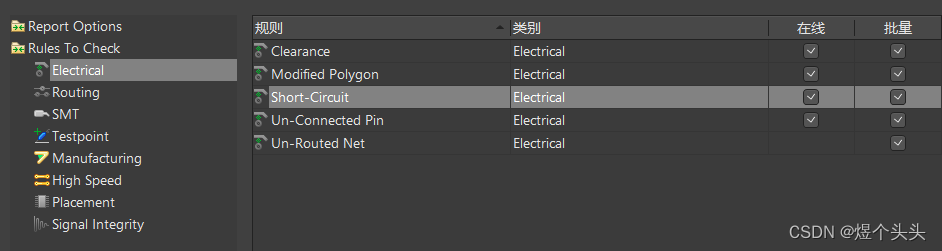

将全部规则关闭，然后只打开电气规则检查。

PCB板框评估

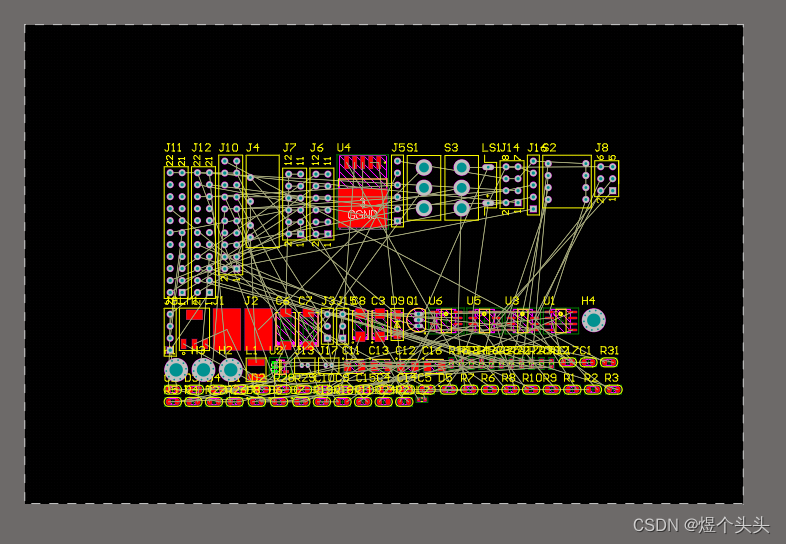

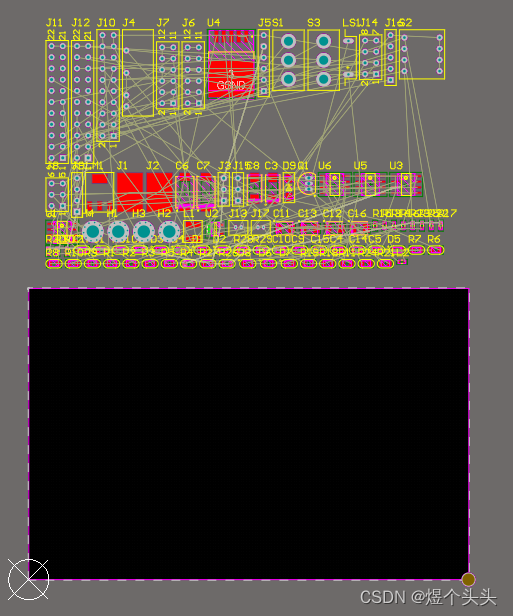

首先让器件按矩形框摆放。

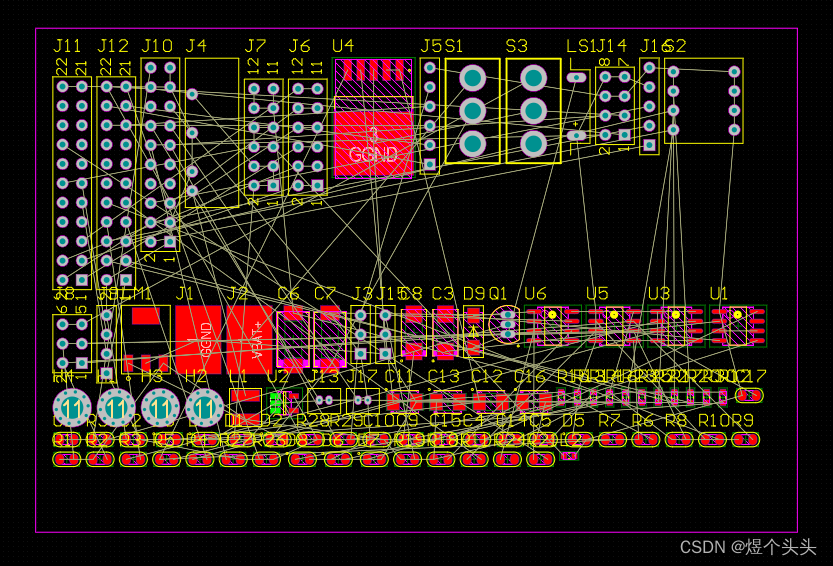

在机械层绘制一个差不多大小的边框，并且可以调整边框长度为整数，并添加原点。

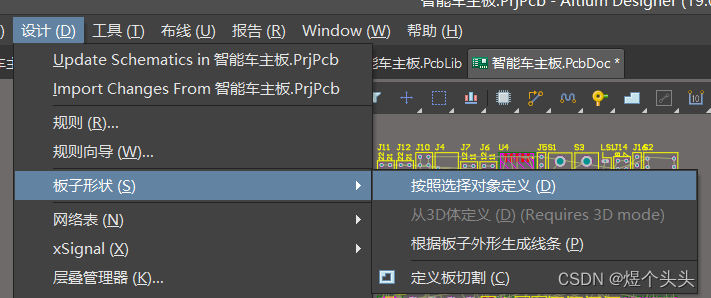

重定义板框

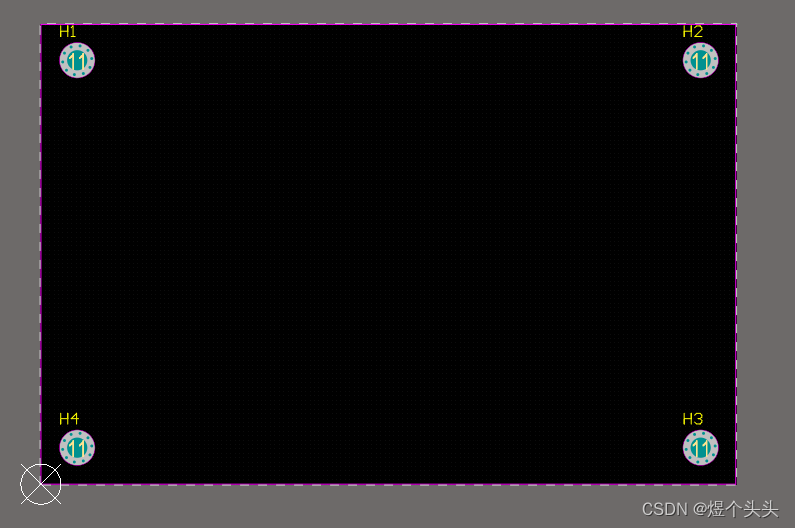

放置定位孔

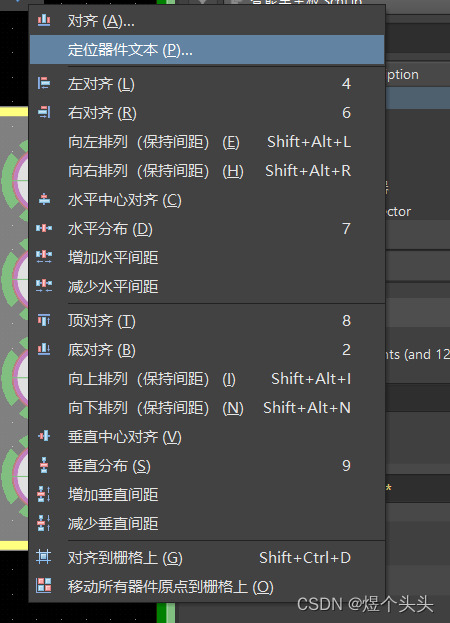

可以先放置对角两个，然后利用对齐放置另外两个。

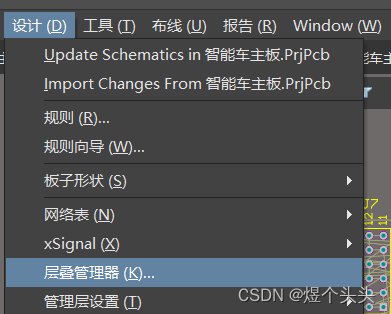

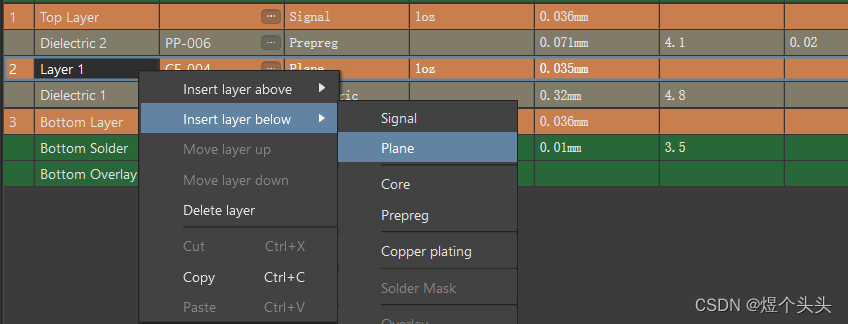

设定板层数


一般添加Signal和Plane层。
Signal：信号层，绘制的线就是铜线
Plane：内电层，包括供电电源层、参考电源层和地平面信号层，绘制的线不覆盖铜，其他区域覆盖铜。

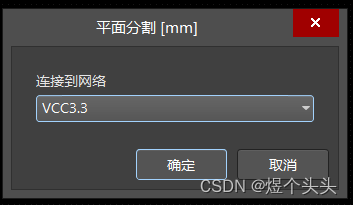

双击某一层，可以将其连接到某个网络。

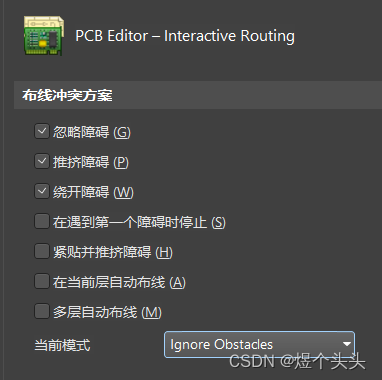

修改设置

模块化布局规划

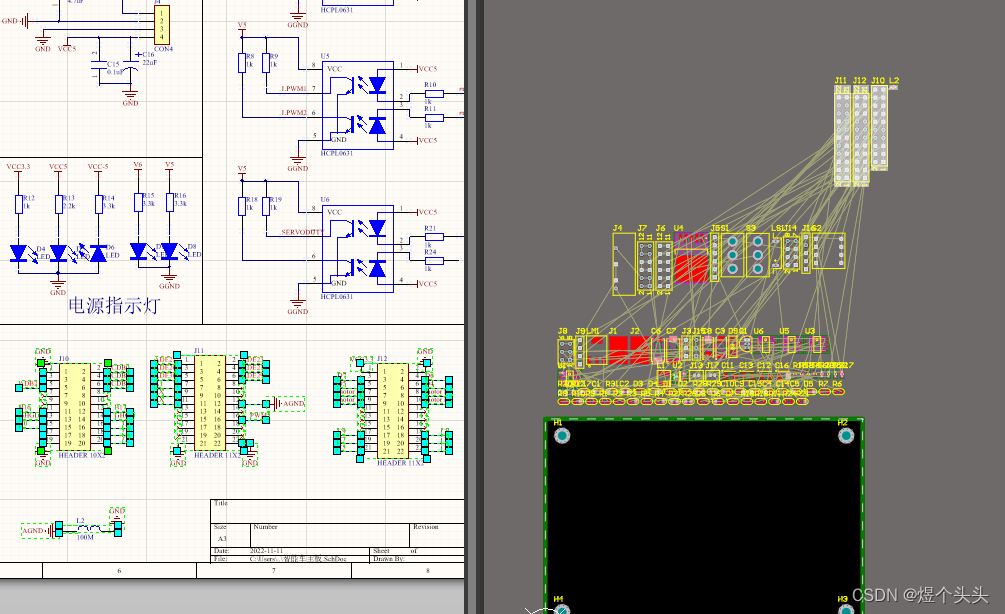

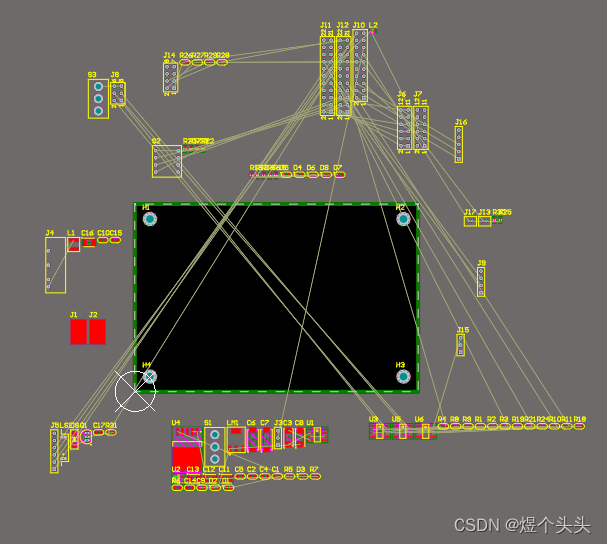

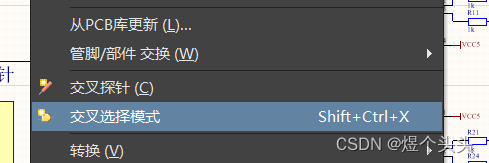

首先打开交叉选择模式，然后将PCB和原理图分屏。

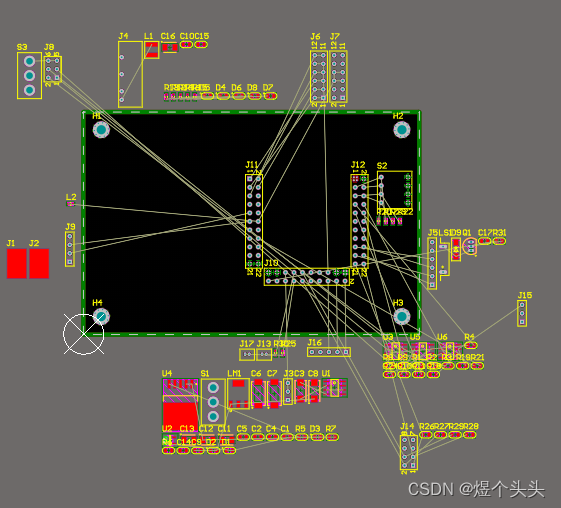

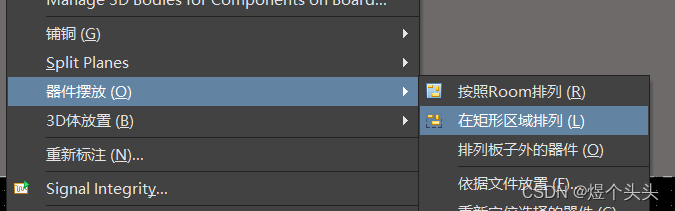

原理图框选器件的同时，PCB中相应的器件也会被选中。再利用区域排列，将各个模块分开来，以便后续的布局。

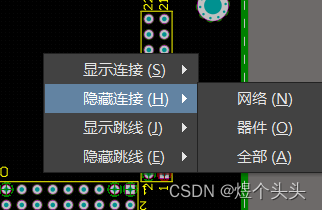

隐藏电源线

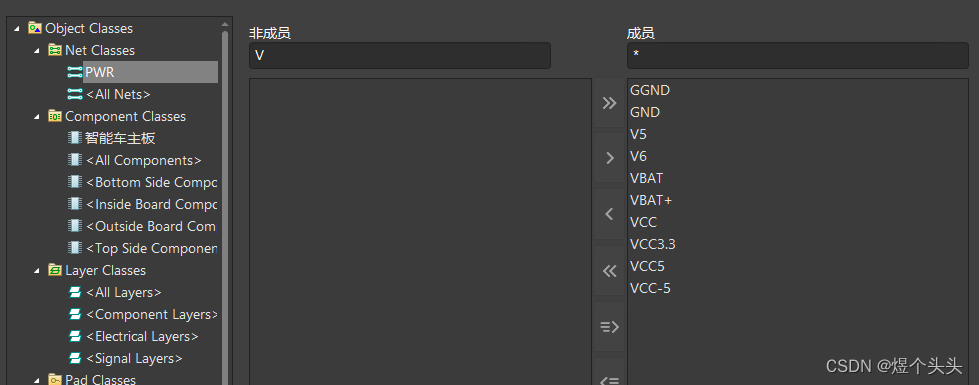

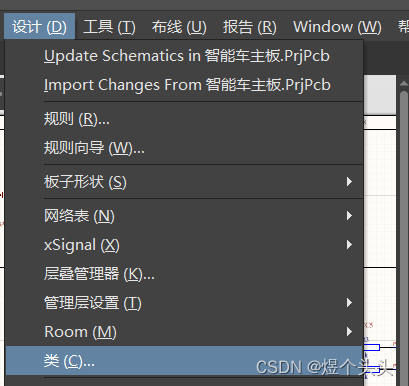

创建电源类

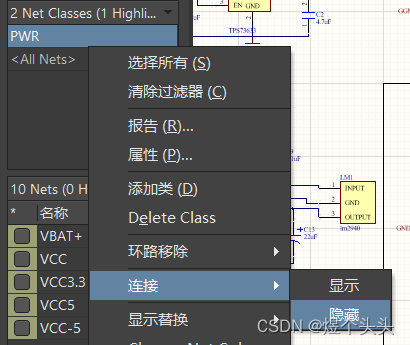

点击Panels-PCB，然后将PWR的连接线进行隐藏。

布局

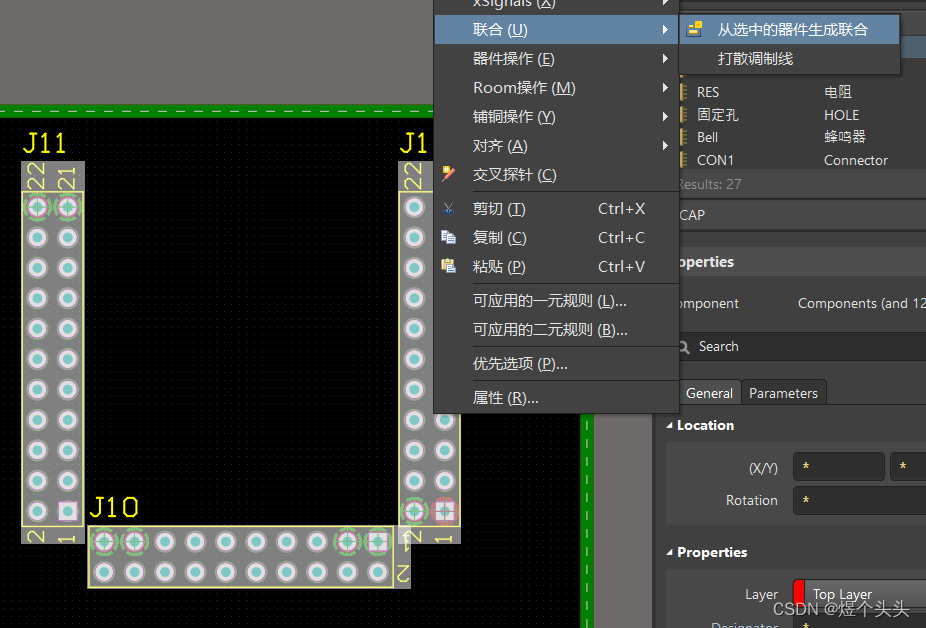

可以用联合的方式将元件进行组合。

布局时可以隐藏全部连线，以便于观察器件。

一开始先放置好核心板的位置，然后其他的器件就可以根据信号线的流向，放置在合适的位置。

修改元件备注形式

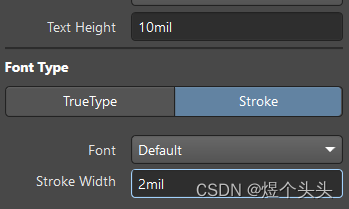

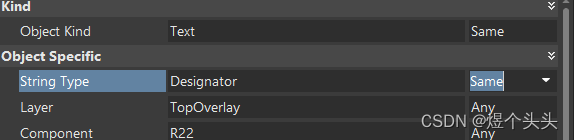

修改文本高度和宽度

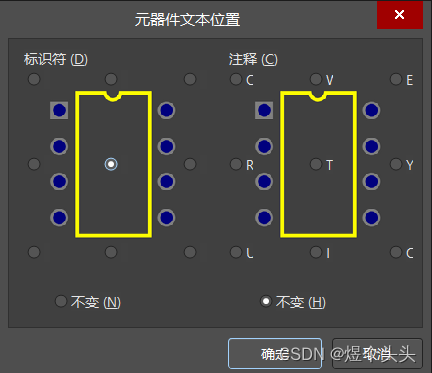

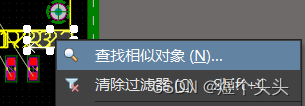

Ctrl + A选中所有器件，然后选择标注形式如下。

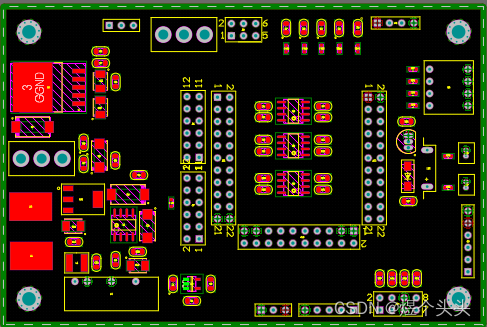

器件摆放

快捷键
Alt + 鼠标左键：高亮某个器件
Ctrl + 鼠标左键：高亮某个网络
原则：就近原则，保证数据流向顺畅原则。
