DDR3 （四）

1 DDR3 8倍预取

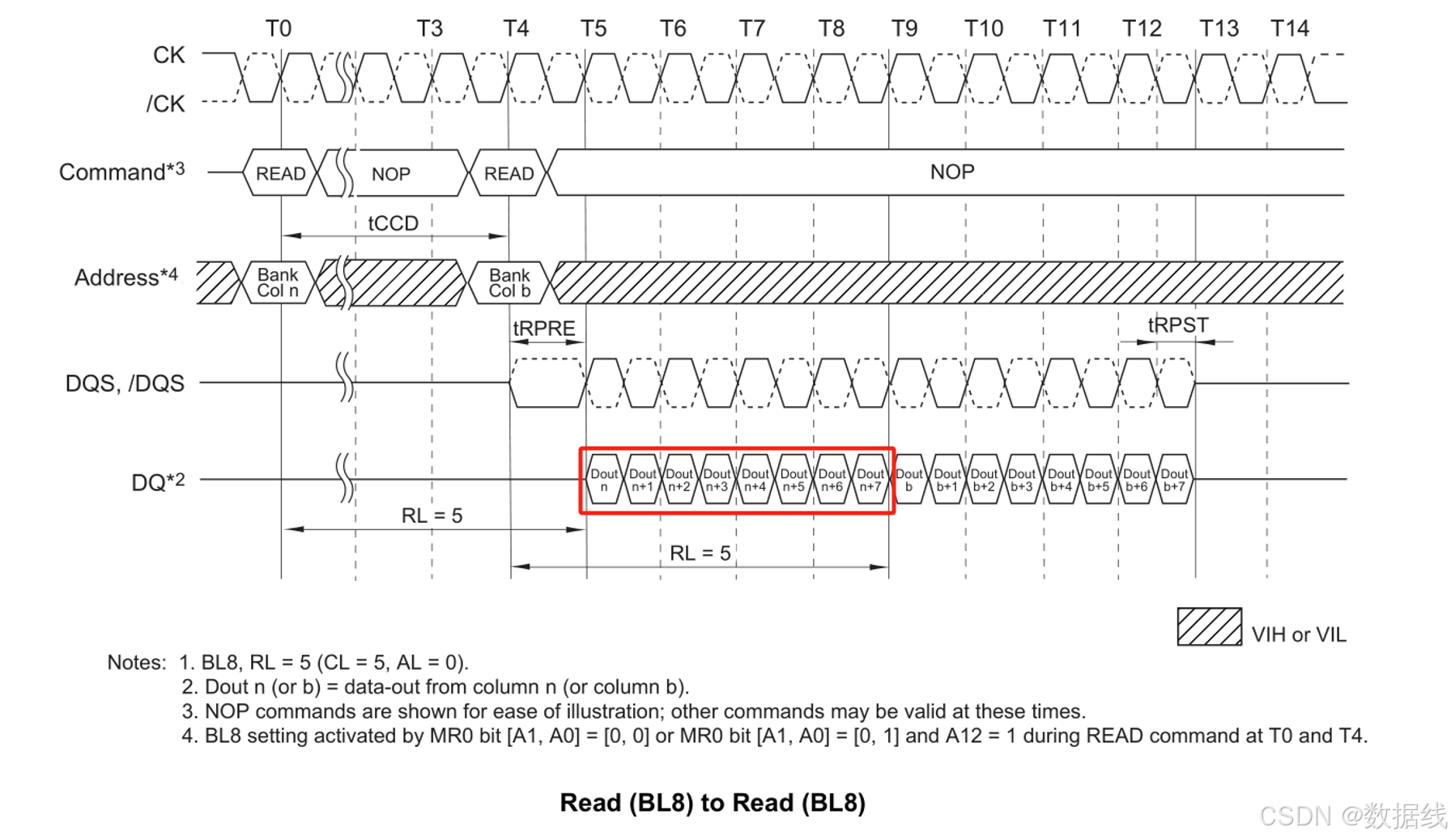

• DDR3相比DDR2外部IO时钟又提高了一倍，因此DDR3外部IO时钟是内核时钟的4倍，再加上双沿采样，因此DDR3可以实现8倍预取


2 DDR3 芯片位宽

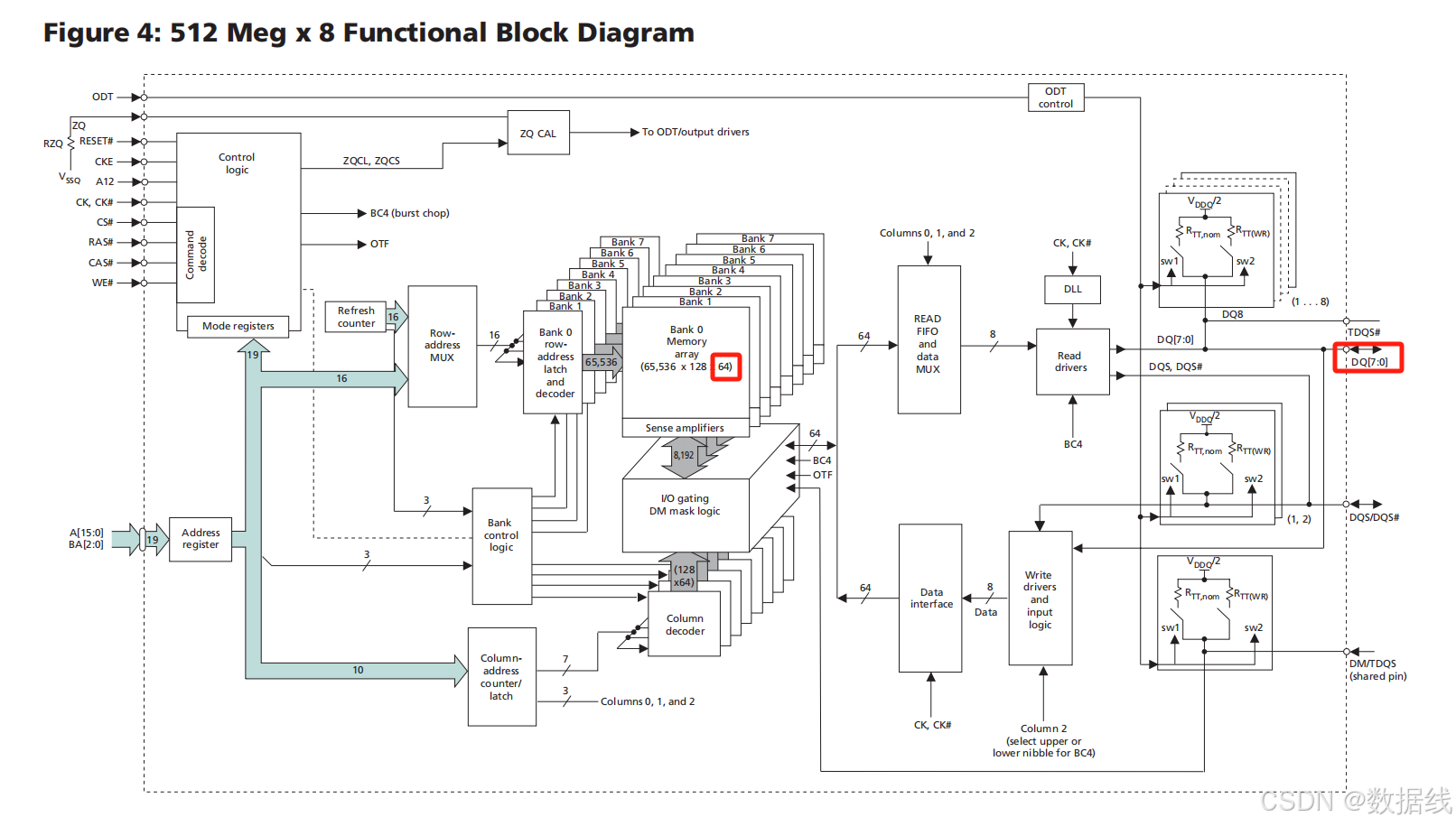

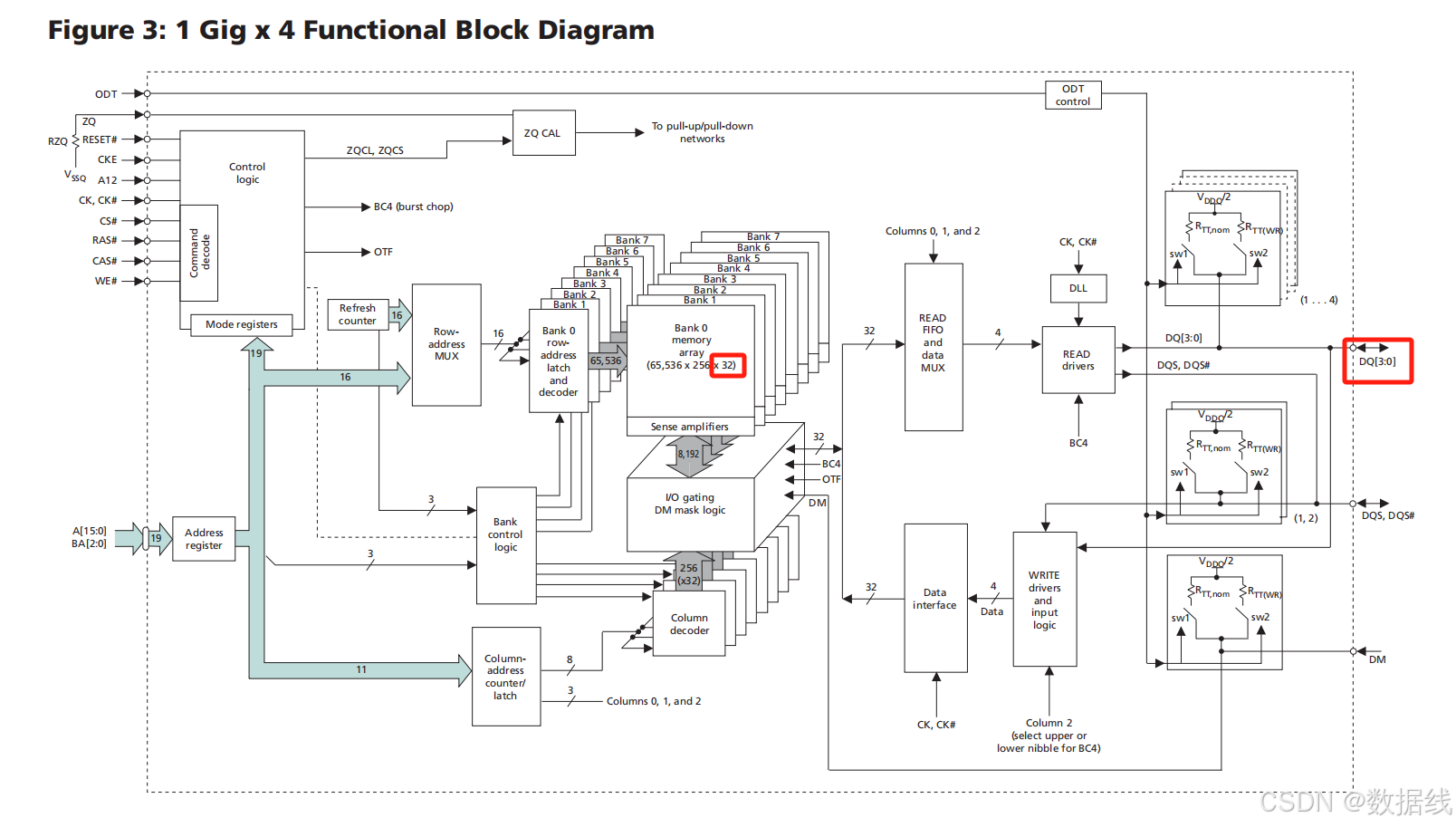

• DDR3使用8倍预取技术，指的是芯片位宽（DQ数据线位宽）与内核存储单元位宽之比为1：8，但DDR3的芯片位宽有多种选择，一般有×4、×8、×16，虽然芯片位宽不同，但它们与内核存储单元位宽都是8倍的关系。下面给出不同芯片位宽的DDR3的功能框图。


3 MIG ip核

• 我们在使用DDR3芯片的时候，并不需要自己写verilog代码来实现DDR3芯片复杂的接口时序，以vivado为例，vivado中提供了MIG ip核可以实现DDR3芯片的接口时序，我们只需要写一个读写控制器，把这个MIG ip核给用起来就好了。

• DDR3读写控制器,它的作用是控制MIG ip核。然后MIG ip核生成对应的控制时序，用来控制外部DDR3芯片。

• MIG ip核完成DDR3的初始化时序（配置MR0、MR1、MR2、MR3共4个模式寄存器）、读写时序、刷新、预充电等等。

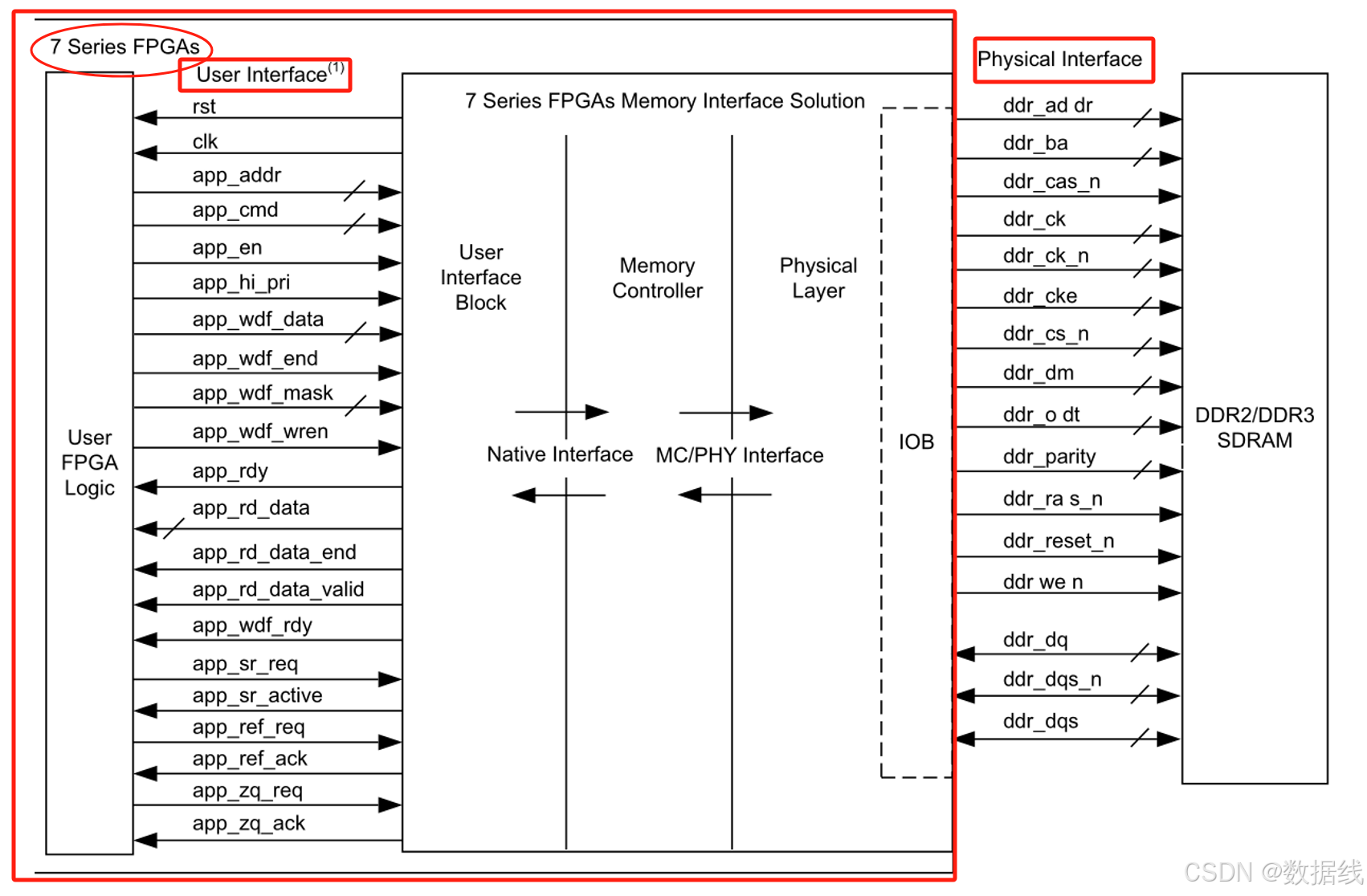

• 下图是xilinx 7系列FPGA内存接口的解决方案。在FPGA的内部，包含DDR3读写控制器和MIG ip核。MIG ip核与读写控制器连接的接口叫做用户接口（UI），MIG ip核通过IO port与DDR3芯片连接的接口叫做物理接口（Physical Interface）。


• 读写控制器与MIG ip核均为FPGA内部电路，DDR3为一个存储芯片，与FPGA是两个不同的芯片
