一、 $H_{\infty}/H_2$ 控制问题

实际设计过程中，人们常常需要系统满足多项性能要求。
对于这样的系统：
$\dot x=Ax+Bu+B_1w_1+B_2w_2\\ z_1=C_1x+D_{10}u+D_{11}w_1\\ z_2=C_2x+D_{20}u+D_{22}w_2$
目的是设计一个控制器，使得闭环系统渐进稳定，并且从 $w_1$ 到 $z_1$ 的闭环传递函数 $T_{w_1z_1}$ 的 $H_{\infty}$ 范数不超过一个给定的上界 $\gamma_1$ ，以保证闭环系统具有鲁棒稳定性；同时使得从 $w_2$ 到 $z_2$ 的闭环传递函数 $T_{w_2z_2}$ 的 $H_2$ 范数尽可能小，以保证用 $H_2$ 范数度量的系统性能处于一个较好的水平。

这样一个问题相当于在使得闭环系统满足：
$\sigma(A_c)\subset C^-,||T_{w_1z_1}||_{\infty}<\gamma_1,||T_{w_2z_2}||_2<\gamma_2$

的所有控制器中，寻找使得 $\gamma_2$ 最小化的控制器。这个问题称为系统的多目标 $H_{\infty}/H_2$ 控制问题。

牺牲系统的鲁棒性，可以在一定程度上改进系统的性能。

二、状态反馈 $H_{\infty}/H_2$ 控制律设计

1、设计思路

在状态反馈 $u = K x$ 的情况下，原闭环系统转化为：
$\dot x=(A+BK)x+B_1w_1+B_2w_2\\ z_1=(C_1+D_{10}K)x+D_{11}w_1\\ z_2=(C_2+D_{20}K)x+D_{22}w_2$

定理：对原系统和一个给定的标量 $\gamma_1>0$ ，若 $D_{22}=0$ ，以下的优化问题：
$min~~\gamma_2\\ s.t.~~\begin{bmatrix} AX+BW+(AX+BW)^T & B_1 & (C_1X+D_{10}W)^T \\ B_1^T & -\gamma_1I & D_{11}^T \\ C_1X+D_{10}W & D_{11} & -\gamma_1I \end{bmatrix}<0 \\ AX+BW+(AX+BW)^T+B_2B_2^T<0 \\ \begin{bmatrix} -Z & C_2X+D_{20}W \\ (C_2X+D_{20}W)^T & -X \end{bmatrix}<0 \\ Trace(Z)<\gamma_2$

有一个最优解X、W，则系统的状态反馈 $H_{\infty}/H_2$ 控制问题是可解的，并且 $u=WX^{-1}x$ 是系统的一个状态反馈 $H_{\infty}/H_2$ 控制律。

以上问题是一个具有线性矩阵不等式约束和线性目标函数的凸优化问题，可应用LMI工具箱的求解器mincx来求解。

2、代码实例

clc;clear all
%% 某系统
A=[0  1       0       0;
   0 -0.0883  0.6293  0;
   0  0       0       1;
   0 -0.2357  27.8285 0] ;
B=[0 1.05  0 10.2]';
B1=[0 2.3566  0 104.2027]';
B2=[0 0.8832  0 2.3566]';
C1=[0.064 0     0    0;
    0     1e-3  0    0;
    0     0     0.11 0;
    0     0     0    0.01;
    0     0     0    0];
D10=[0 0 0 0 0.01]';
D11=[0 0 0 0 0.01]';
C2=[1 0 0 0;
    0 0 1 0;
    0 0 0 0;
    0 0 0 0];
D20=[0 0 0 0.01]';
D22=[0 0 0 0]';
%% 状态反馈H2/H无穷控制器
gamma1=5;
setlmis([])
X=lmivar(1,[4 1]);              % 对称正定矩阵X
W=lmivar(2,[1 4]);              % 矩阵W
gamma2=lmivar(1,[1 1]);          % gamma
[Z11,~,sZ11]=lmivar(1,[1 1]);              % Z11
[Z12,~,sZ12]=lmivar(1,[1 1]);              % Z12
[Z13,~,sZ13]=lmivar(1,[1 1]);              % Z13
[Z14,~,sZ14]=lmivar(1,[1 1]);              % Z14
[Z22,~,sZ22]=lmivar(1,[1 1]);              % Z22
[Z23,~,sZ23]=lmivar(1,[1 1]);              % Z23
[Z24,~,sZ24]=lmivar(1,[1 1]);              % Z24
[Z33,~,sZ33]=lmivar(1,[1 1]);              % Z33
[Z34,~,sZ34]=lmivar(1,[1 1]);              % Z34
[Z44,~,sZ44]=lmivar(1,[1 1]);              % Z44
Z=lmivar(3,[sZ11, sZ12, sZ13, sZ14;
            sZ12, sZ22, sZ23, sZ24;
            sZ13, sZ23, sZ33, sZ34;
            sZ14, sZ24, sZ34, sZ44;]);

lmiterm([1 1 1 X],A,1,'s');     % AX+(AX)'    11
lmiterm([1 1 1 W],B,1,'s');     % BW+(BW)'  11
lmiterm([1 2 1 0],B1');         % B1'         21
lmiterm([1 2 2 0],-gamma1);     % -gamma1I          22
lmiterm([1 3 1 X],C1,1);        % C1X         31
lmiterm([1 3 1 W],D10,1);       % D10W        31
lmiterm([1 3 2 0],D11);         % D11         32
lmiterm([1 3 3 0],-gamma1);     % -I          33

lmiterm([2 1 1 X],A,1,'s');     % AX+(AX')
lmiterm([2 1 1 W],B,1,'s');     % BW+(BW)'  11
lmiterm([2 1 1 0],B2*B2');       % B2B2'

lmiterm([3 1 1 Z],-1,1);        % -Z
lmiterm([3 1 2 X],C2,1);        % C2X
lmiterm([3 1 2 W],D20,1);       % D20W
lmiterm([3 2 2 X],-1,1);        % -X

lmiterm([4 1 1 Z11],1,1);       % Z11
lmiterm([4 1 1 Z22],1,1);       % Z22
lmiterm([4 1 1 Z33],1,1);       % Z33
lmiterm([4 1 1 Z44],1,1);       % Z44
lmiterm([-4 1 1 gamma2],1,1);    % gamma

lmisys=getlmis;
n = decnbr(lmisys);             % 系统决策变量个数
c = zeros(n,1);                 % 确定向量c的维数
for j=1:n
     [r1j]=defcx(lmisys,j,gamma2);
      c(j)=trace(r1j);
end
[copt,xopt]=mincx(lmisys,c);
XX3=dec2mat(lmisys,xopt,X);
WW3=dec2mat(lmisys,xopt,W);
K3=WW3*(XX3)^-1;
gammaa=dec2mat(lmisys,xopt,gamma2);

输出结果为：best objective value: 7.177674

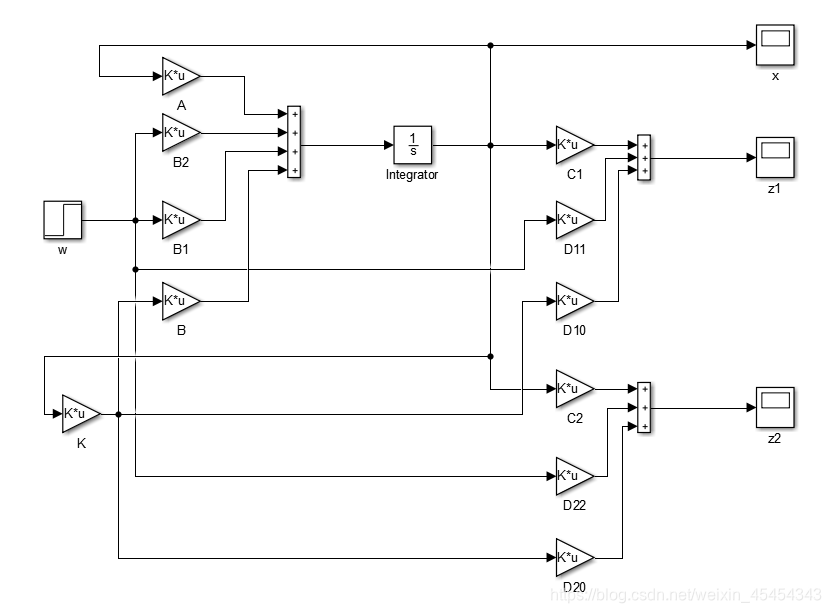

在这里插入图片描述

三、hinfmix函数

LMI工具箱提供了求解 $H_{\infty}/H_2$ 控制问题的一个函数hinfmix，该函数求解了原系统的多目标输出反馈控制问题。

hinfmix可以计算这样一个综合问题的解。
设计一个线性时不变控制器K，使得闭环系统满足：

$||T_{wz_{\infty}}||_{\infty}<\gamma_0$
$||T_{wz_2}||_2<\nu_0$
闭环系统的极点位于某个给定的LMI区域
性能指标 $\alpha||T_{wz_{\infty}}||_{\infty}^2+\beta||T_{wz_2}||_2^2$ 最小化

函数hinfmix的一般形式是[gopt,h2opt,K,R,S]=hinfmix(P,r,obj,region,dkbnd,tol);
其中，P是控制对象的系统矩阵表示，r是一个3元向量，依次表示 $z_2$ 、y和u的维数。 $obj=[\gamma_0,\nu_0,\alpha,\beta]$ 是一个4元向量，表示 $H_{\infty}/H_2$ 约束及 $H_{\infty}性能和H_2$ 性能的权重情况，其余部分是可选项。
