Allegro软件操作——绘制完成后检查内容,Gerberout

本文详细指导了PCB设计的各个步骤,包括检查未完成的net、DRC问题,使用Quickreports定位并修复问题,设置光绘参数,添加Mark点,生成Gerberout文件,包括光绘、钻孔和IPC输出,最后讲解了光绘文件的打包组织。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、绘制完成后检查。

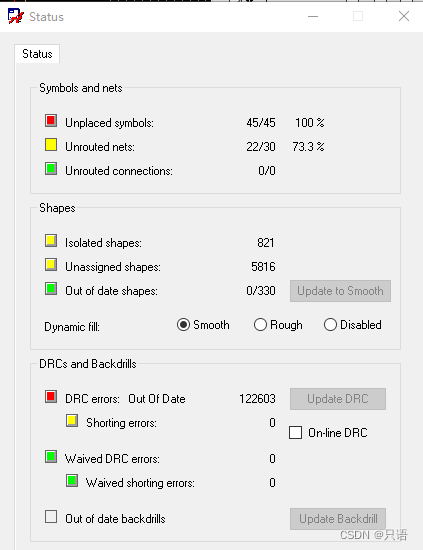

1. 检查状态是否有未完成的net,DRC等,颜色变为绿色即可。

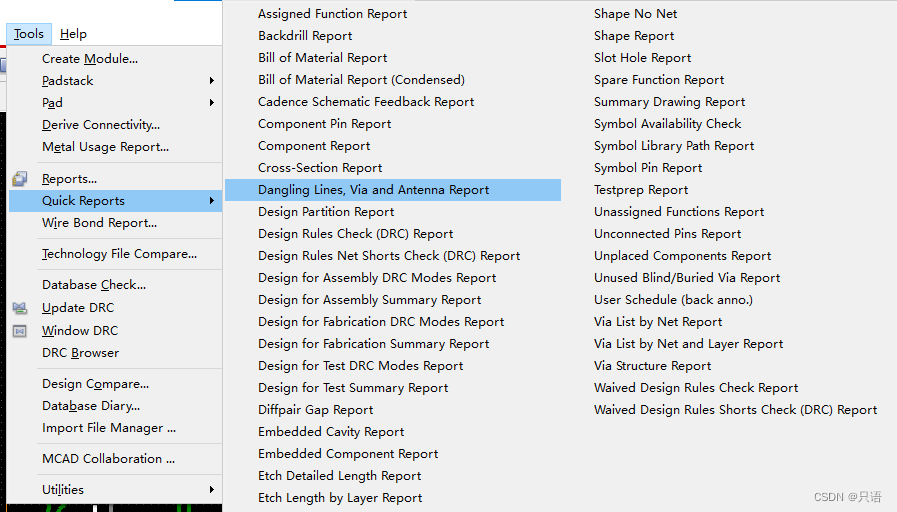

2. 通过report检查Dangling-lines,Dangling-Vias.

将报告中的Dangling-lines,Dangling-Vias根据坐标定位删除,Antenna Vias不用处理。

3. 通过report检查单端网络,和硬件工程师确认好该点是否是单端网络。

Tools-Quick reports-Net single Pin and No Pin,根据坐标定位。

4. 通过report检查线宽,线长

Tools-Quick reports-Etch length by layer and Width report。

5. 添加Mark点,光学定位点。

光学定位点导入后删掉丝印。整板通常放置三个,靠近角落,表底层重合放置。如果 拼板或者加工艺边,Mark点也可以放置到工艺边上。

二、Gerberout
