Marin说PCB之如何把P5000A网络分析仪上测量S参数的结果导入到CST仿真软件中---02

我们书接上回啊，本期的内容小编主要讲的的是如何把S2P格式的S参数文件导入到CST的仿真软件中去，具体步骤如下所示：

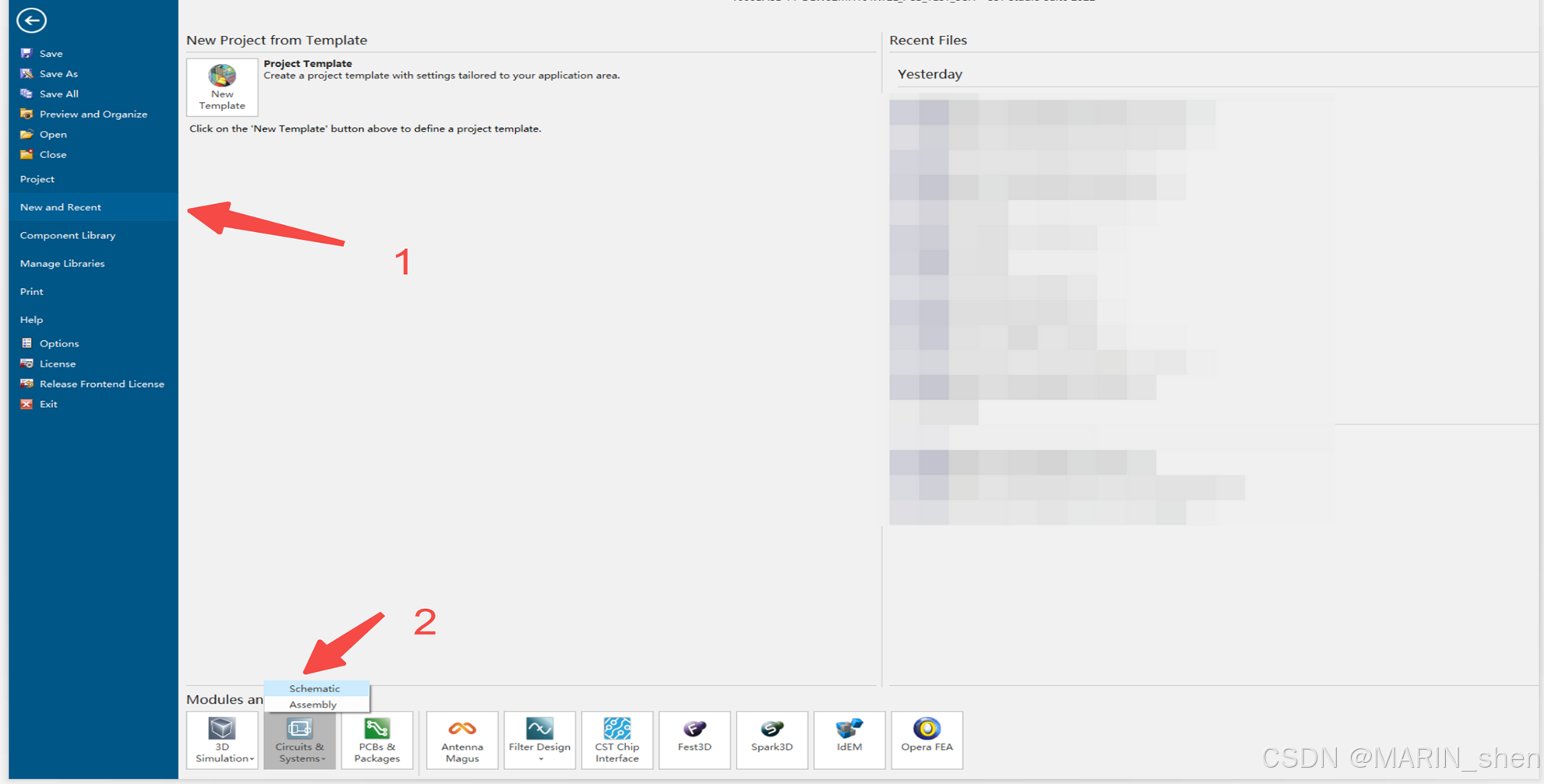

1，首先我们需要新建一个仿真原理图的工程界面：

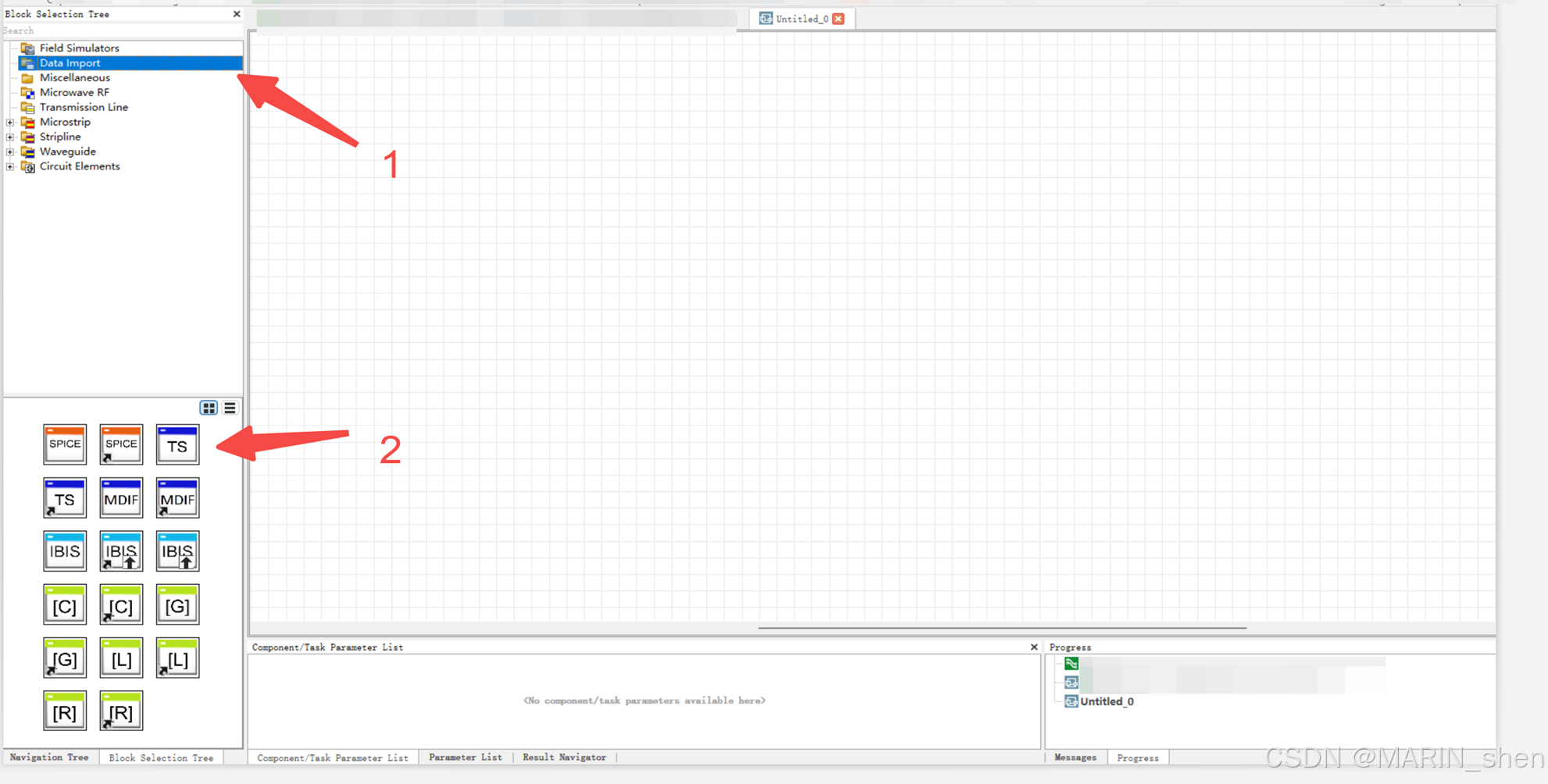

2，在block selection tree中找到data import---TS（touchstone）这个模型。

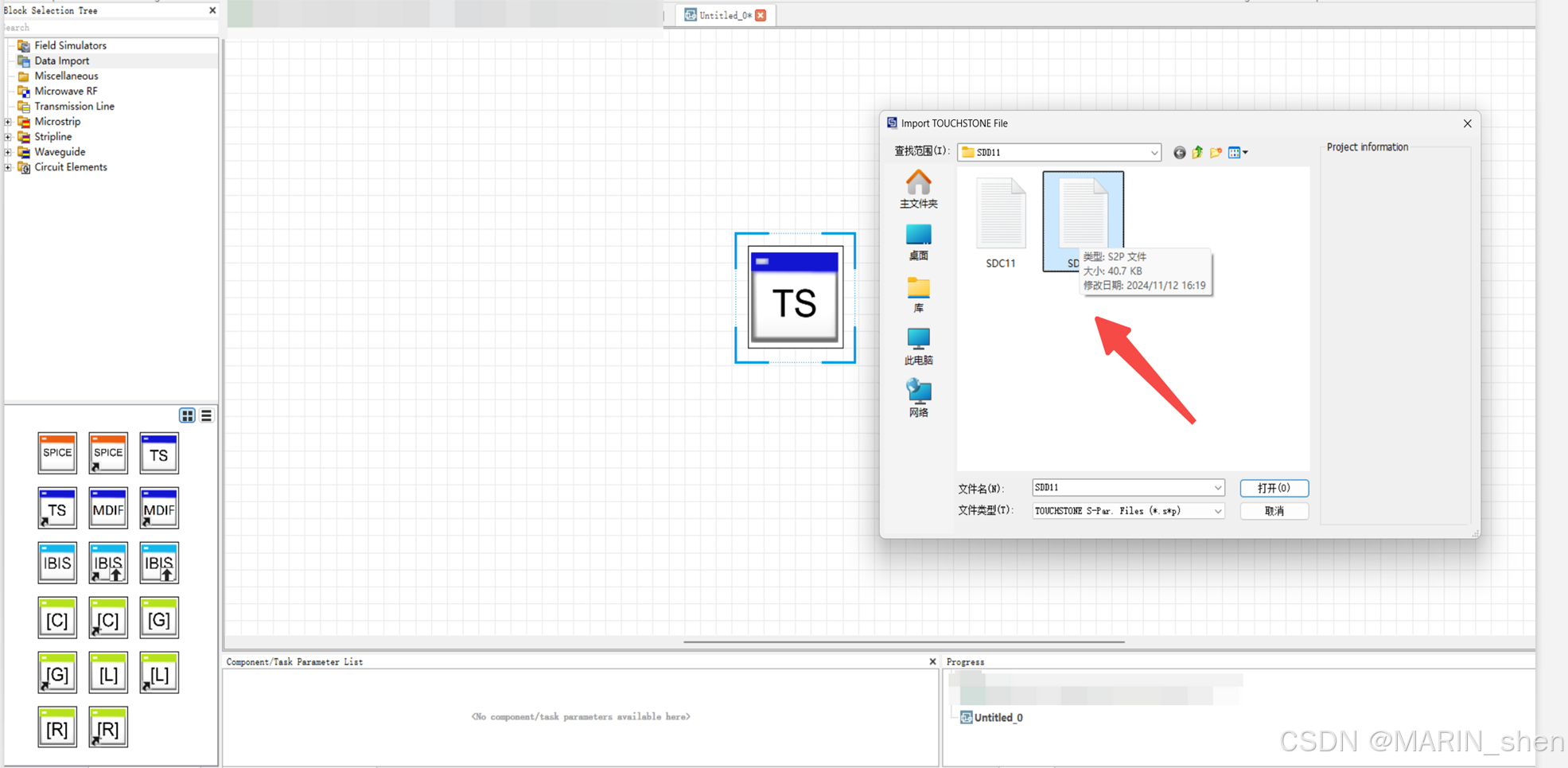

3，给选中的TS模型附上我们刚刚导入进来的S2P格式的S参数数据：

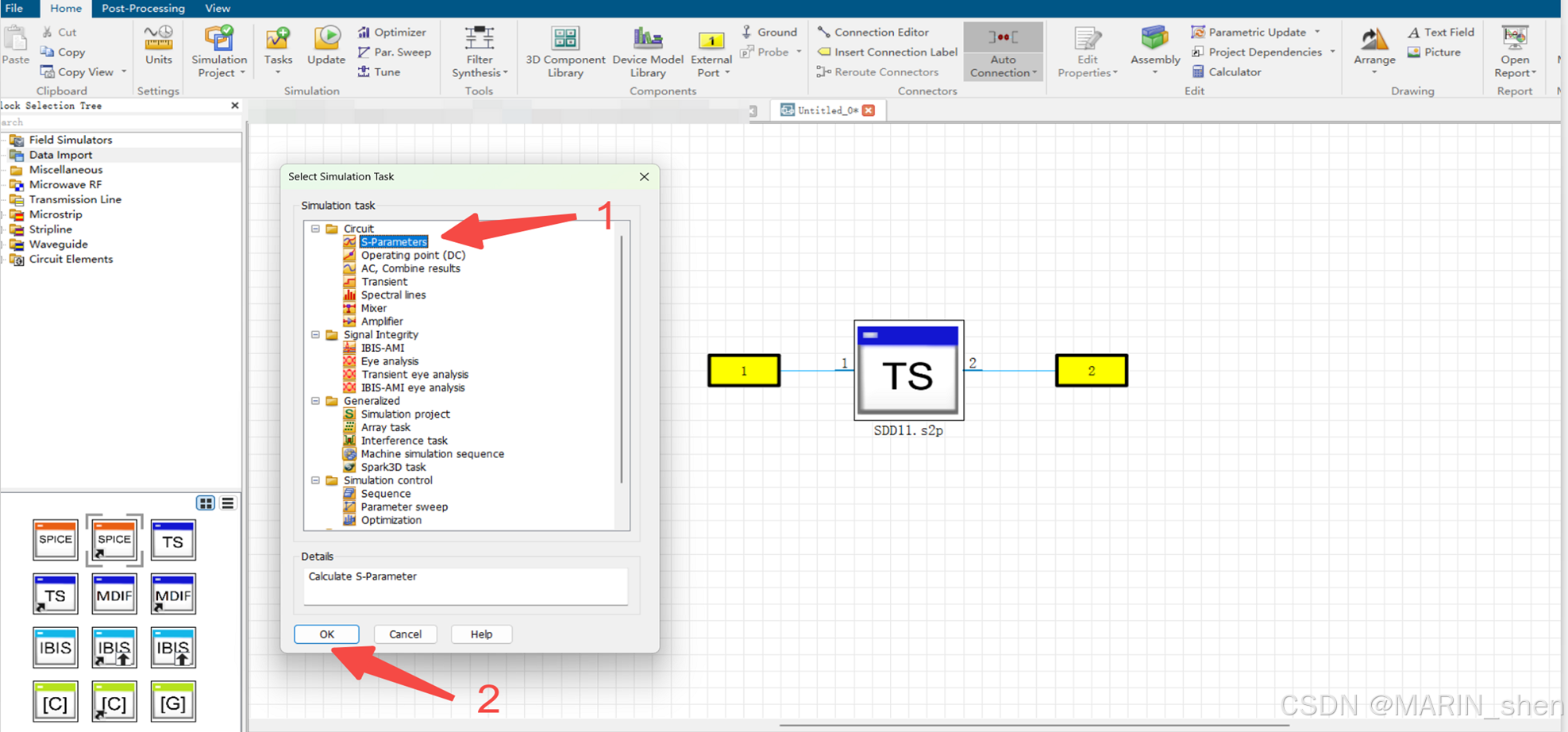

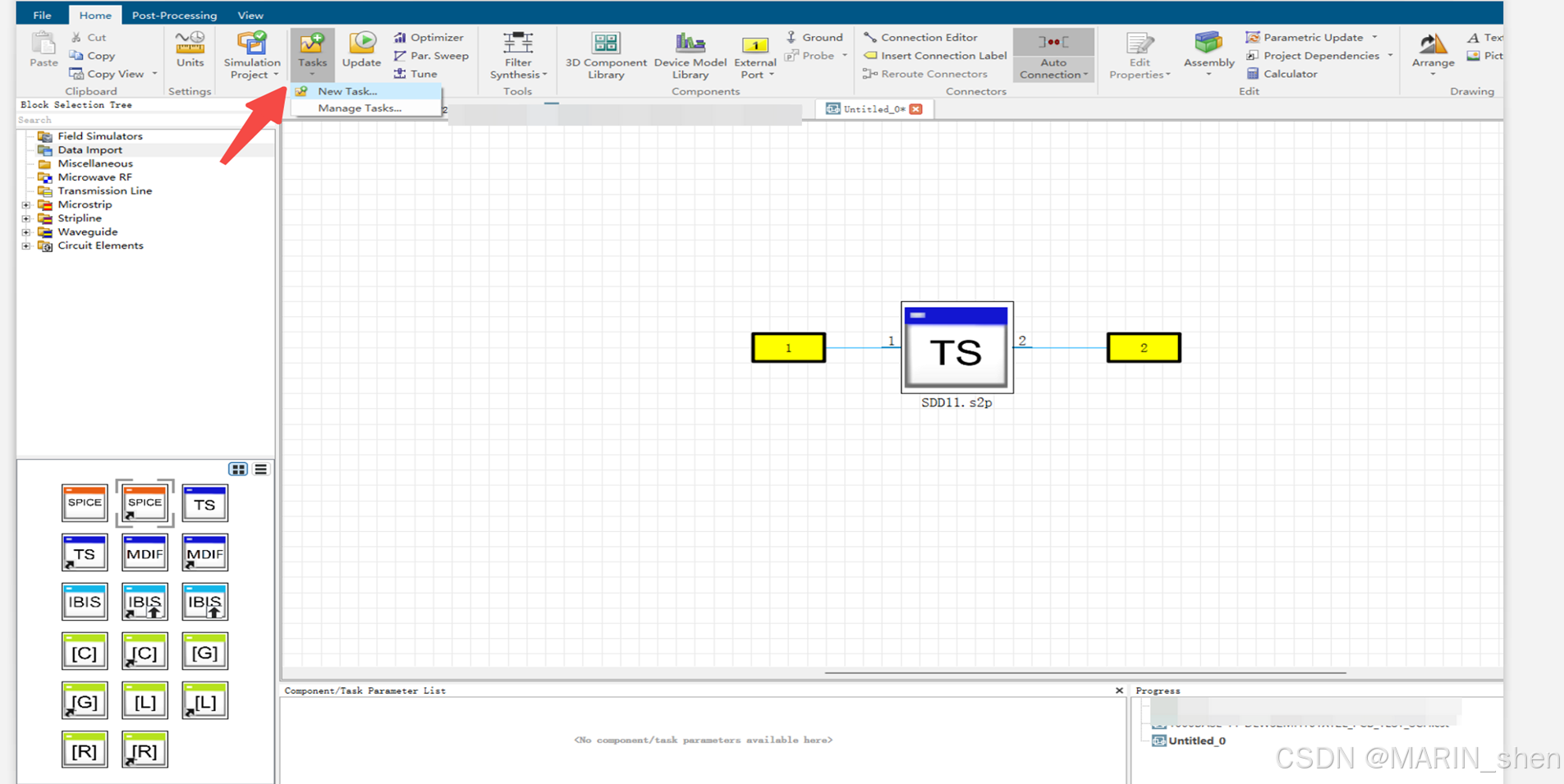

4，接下来就是我们比较熟悉的新建仿真S参数的task步骤：A

5，新建仿真S参数的task步骤：B

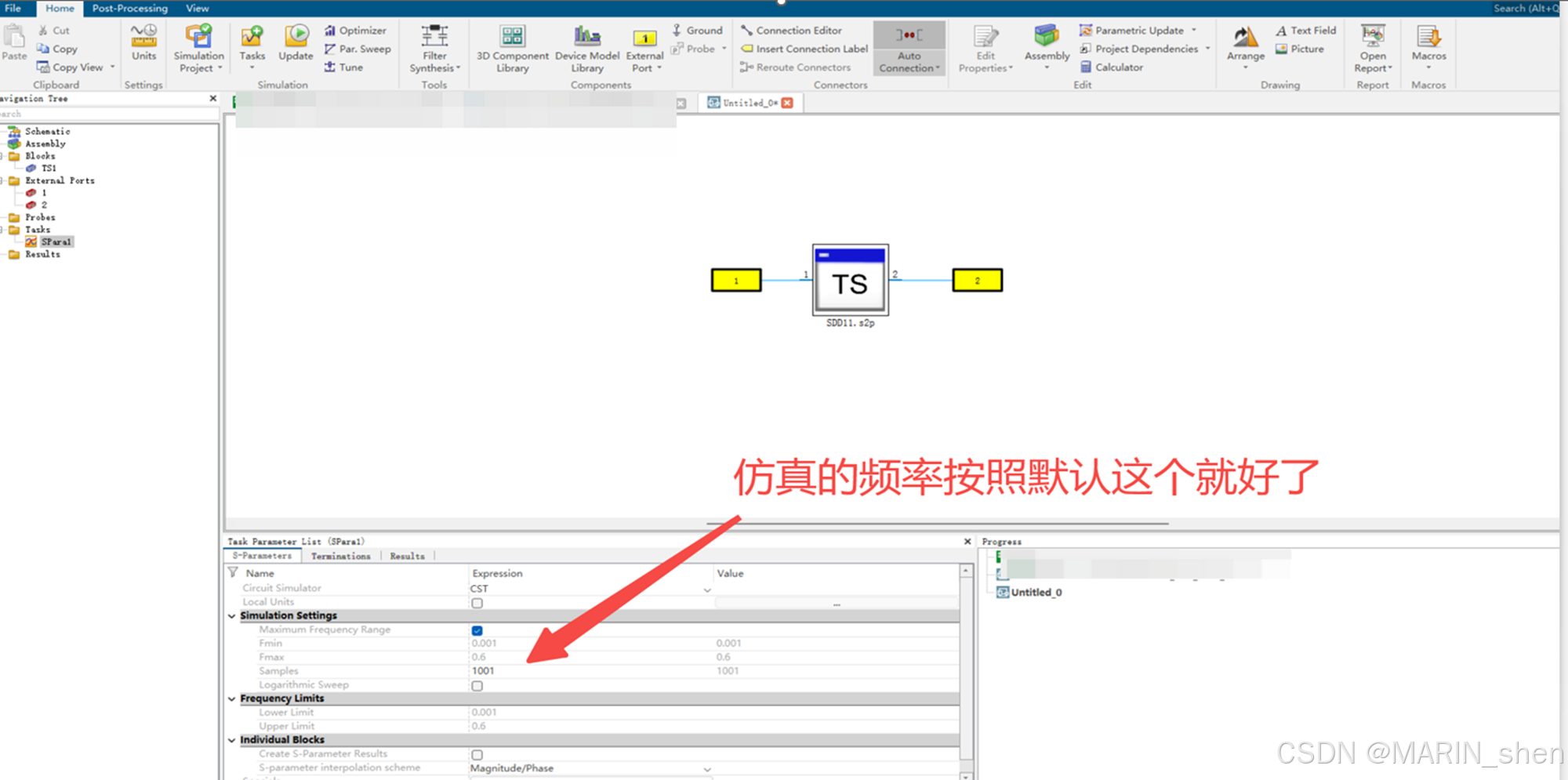

6，新建仿真S参数的task步骤：C，仿真频率覆盖范围按照默认自动匹配的就好了。

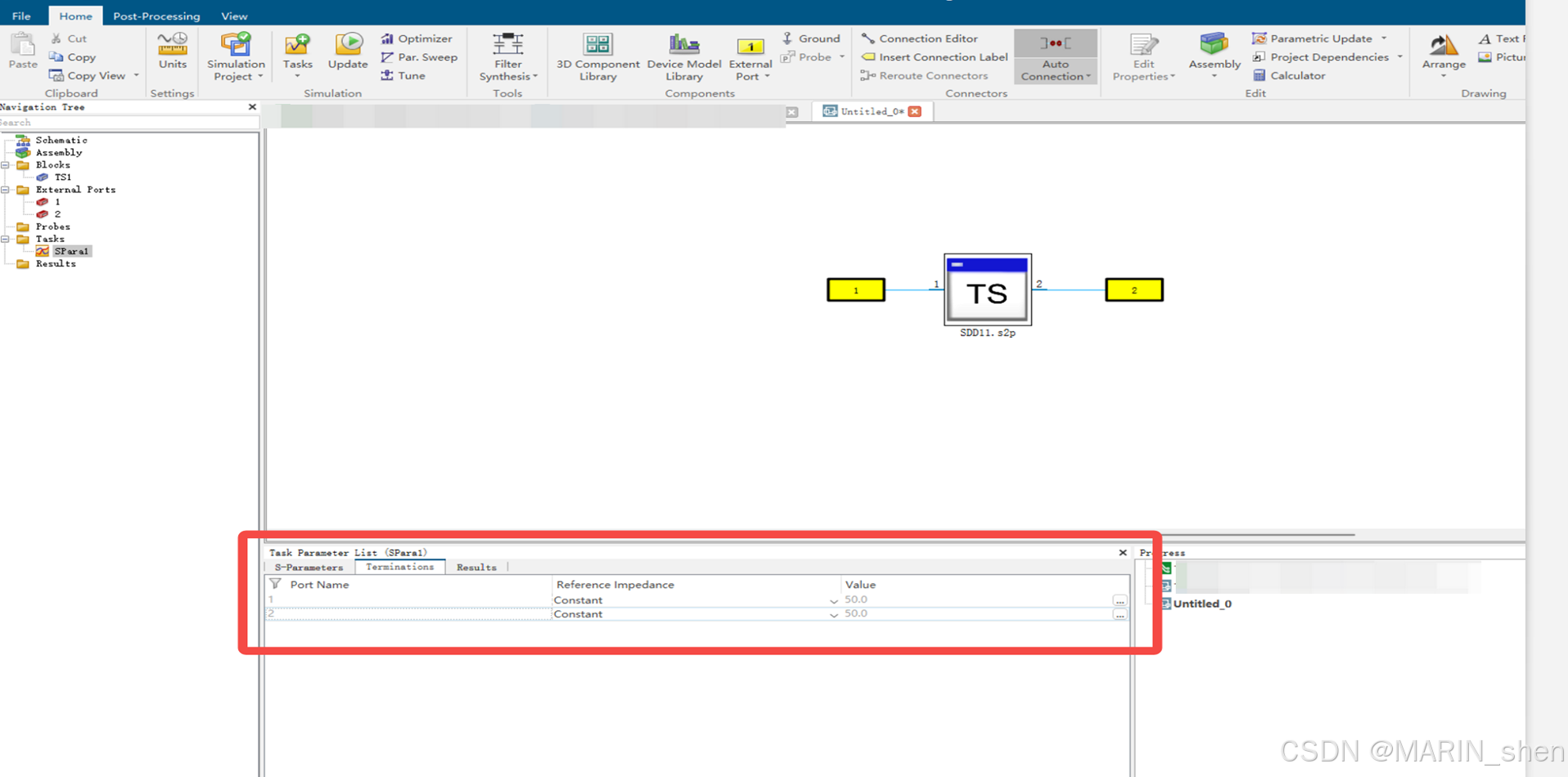

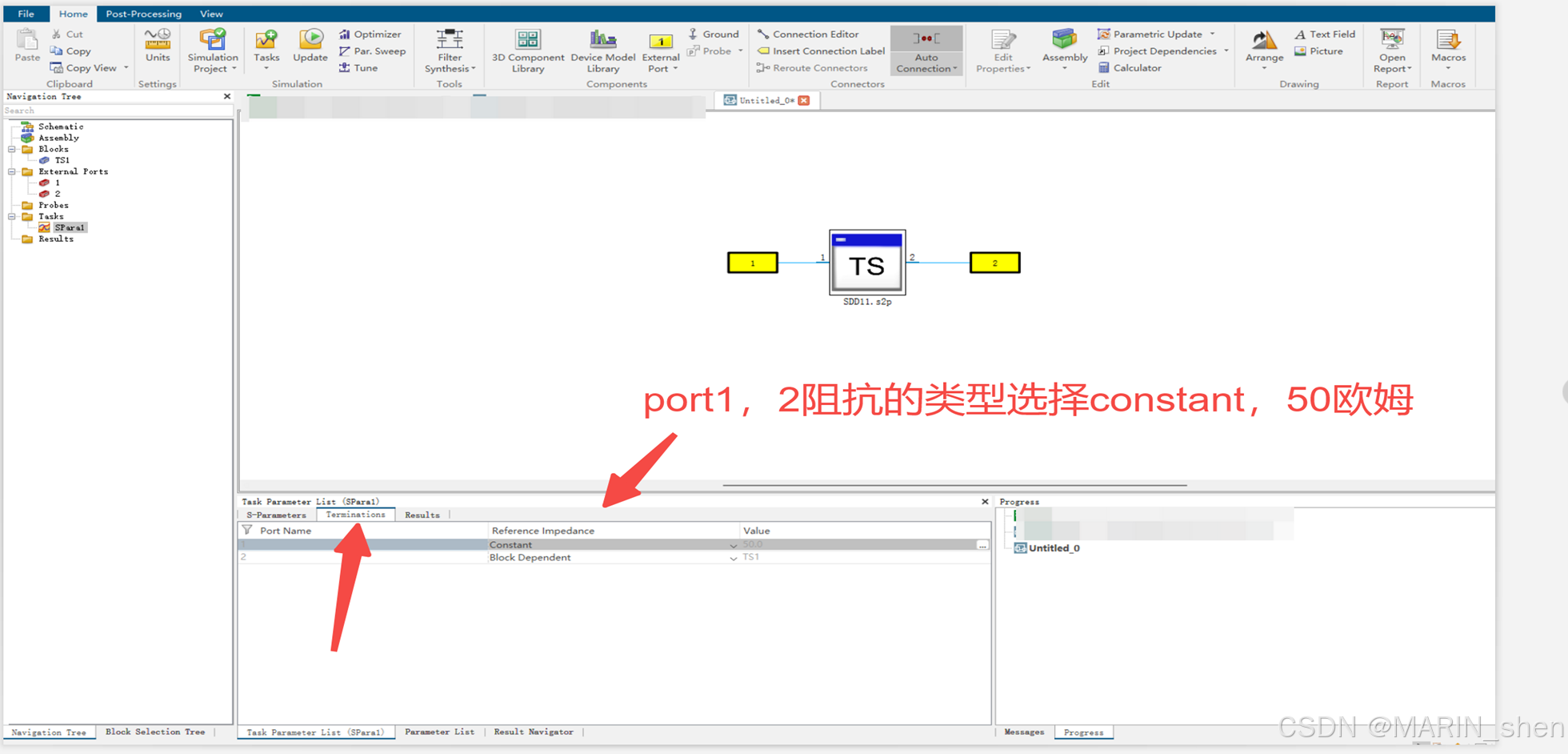

7，新建仿真S参数的task步骤：D，port口类型选择是constant，阻抗选择50欧姆。

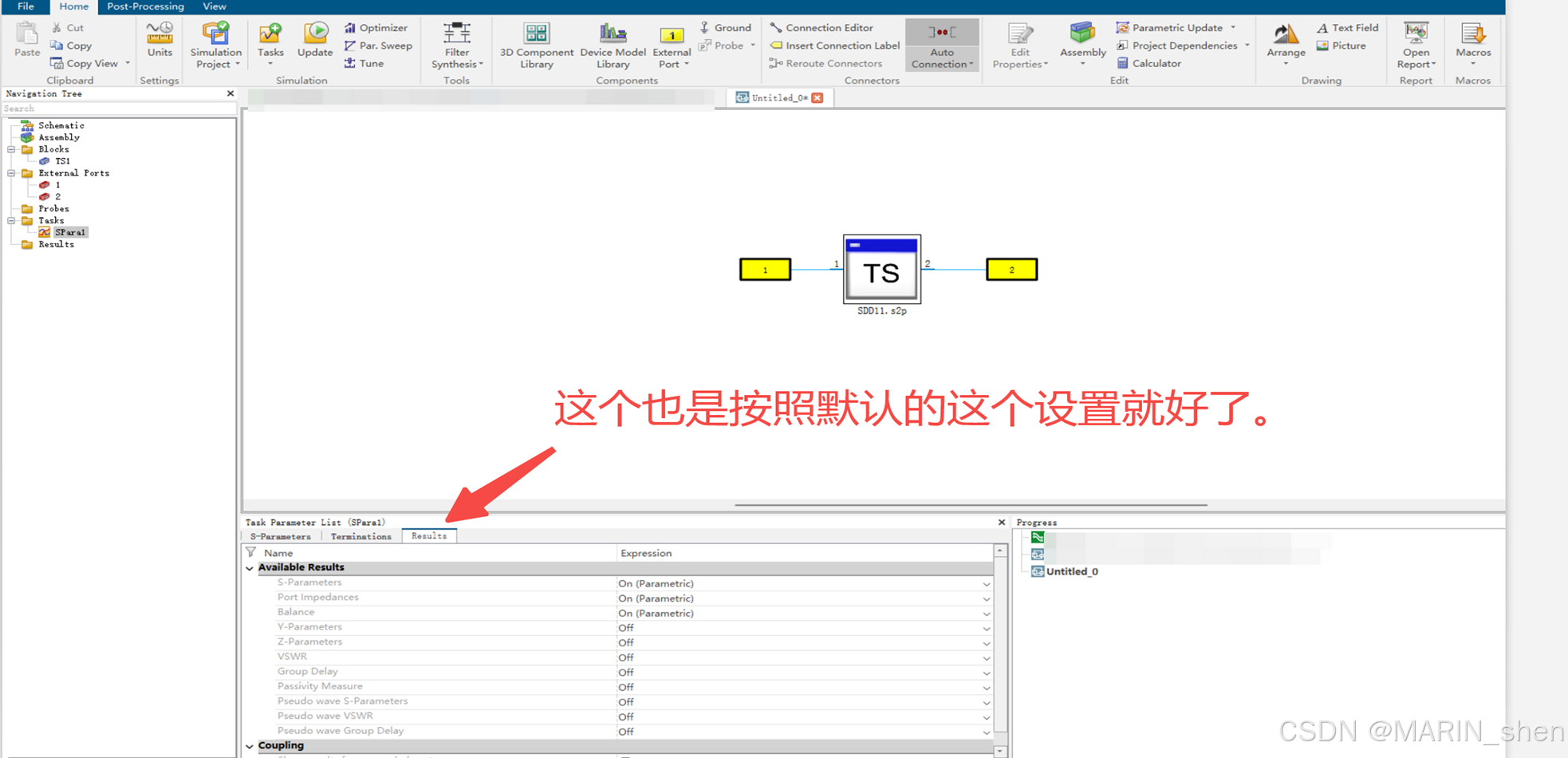

8，新建仿真S参数的task步骤：E

10，新建仿真S参数的task步骤：F

11，新建仿真S参数的task步骤：G

12，新建仿真S参数的task步骤：H

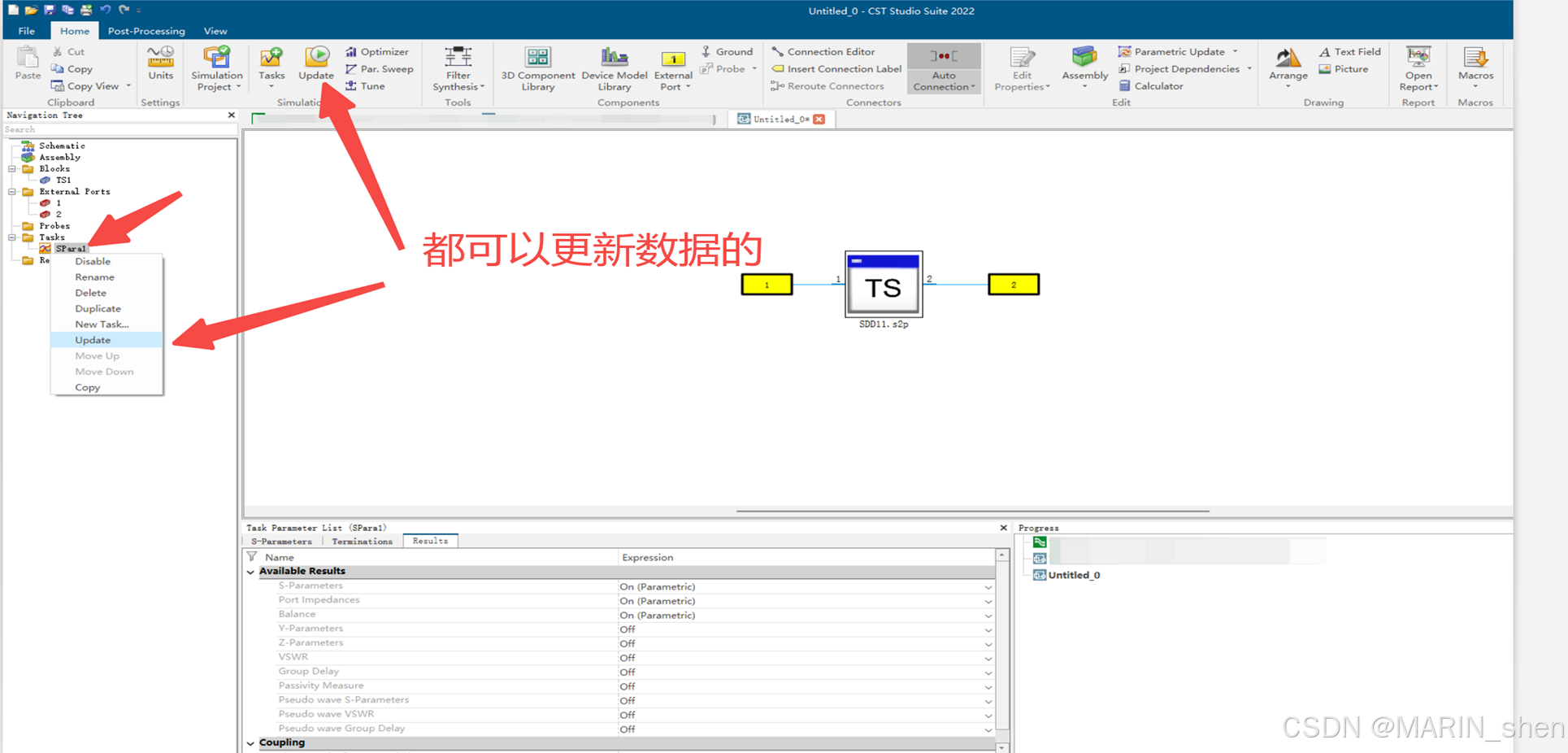

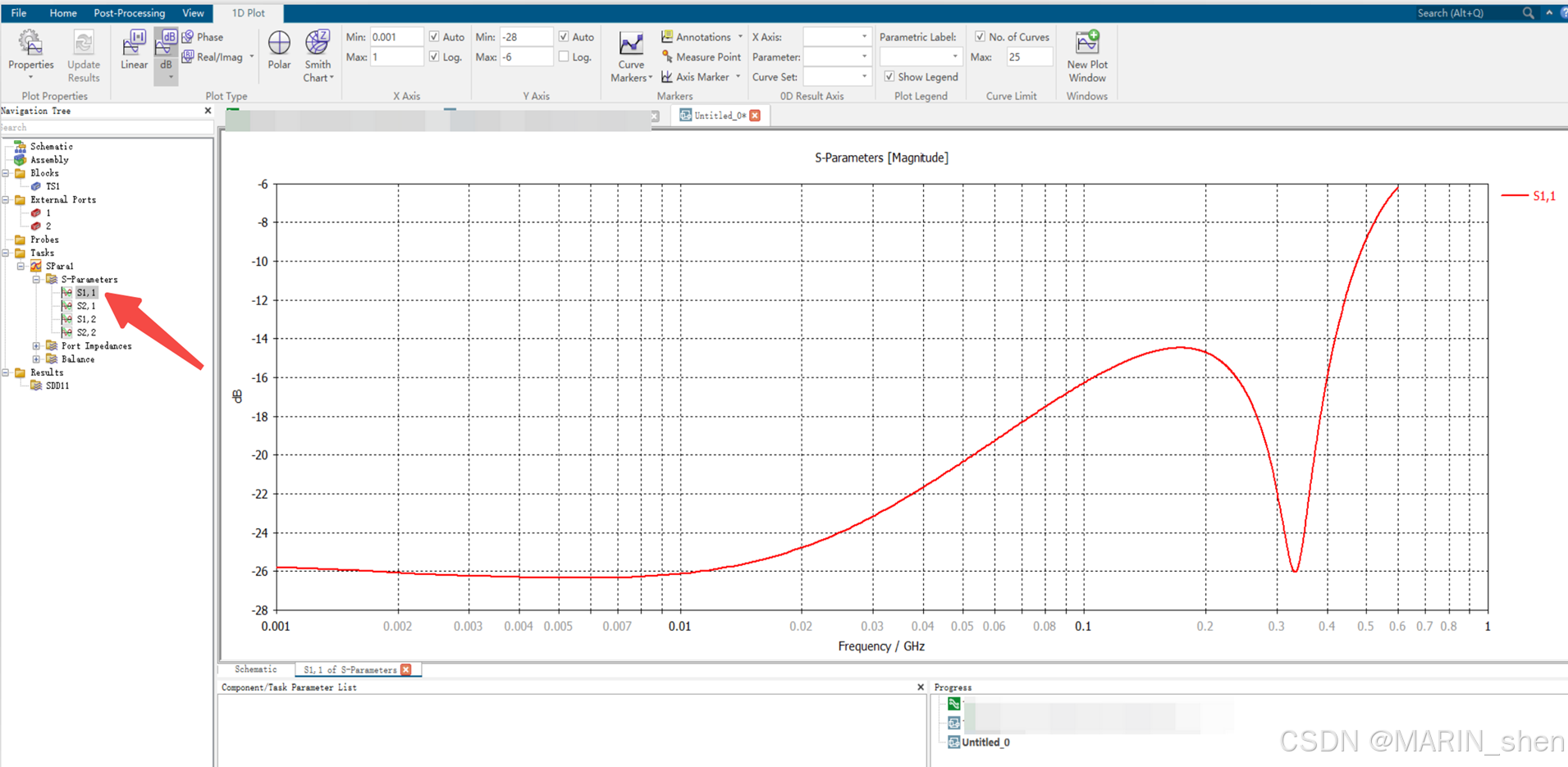

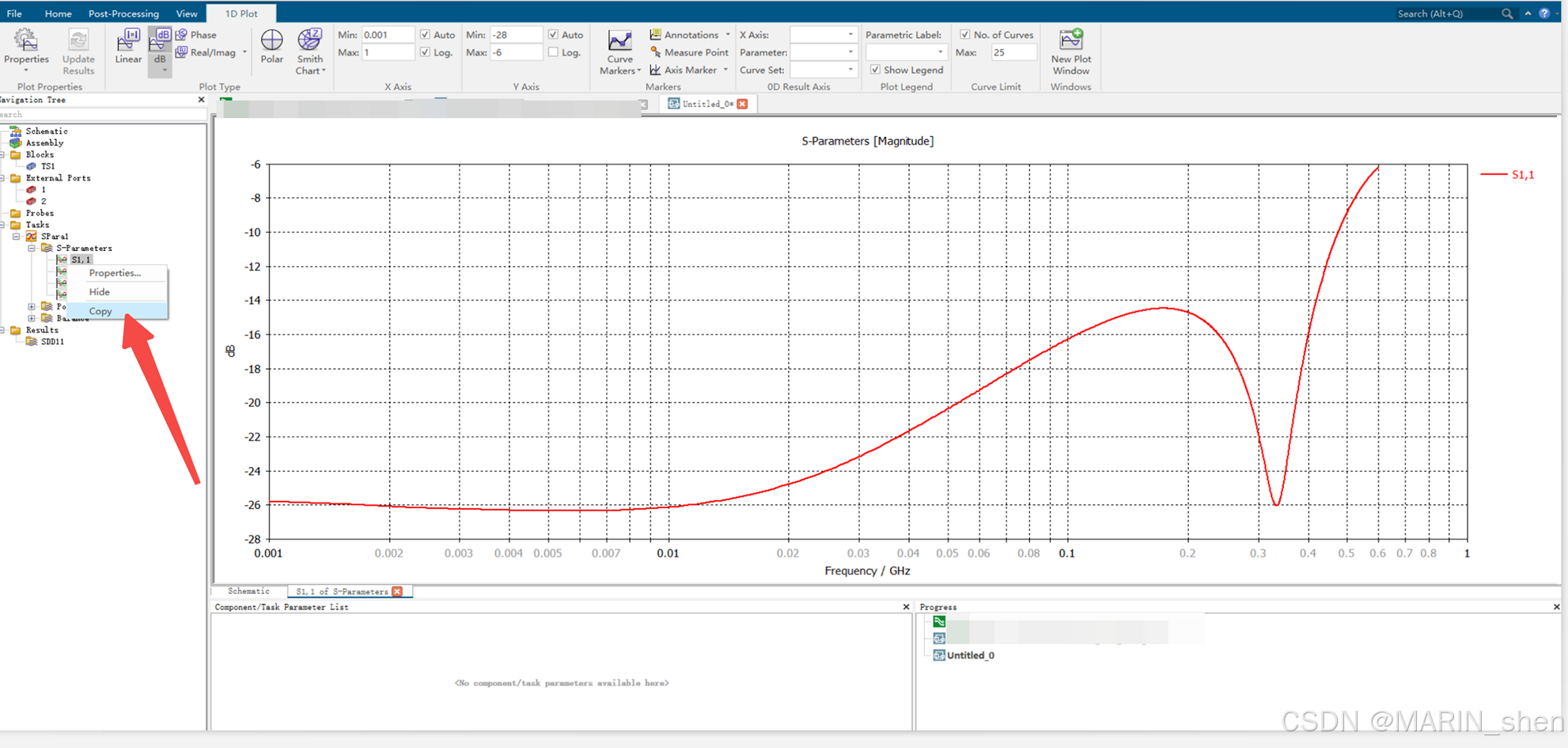

13，新建仿真S参数的task步骤：I ,把仿真的数据可以右键复制下来。

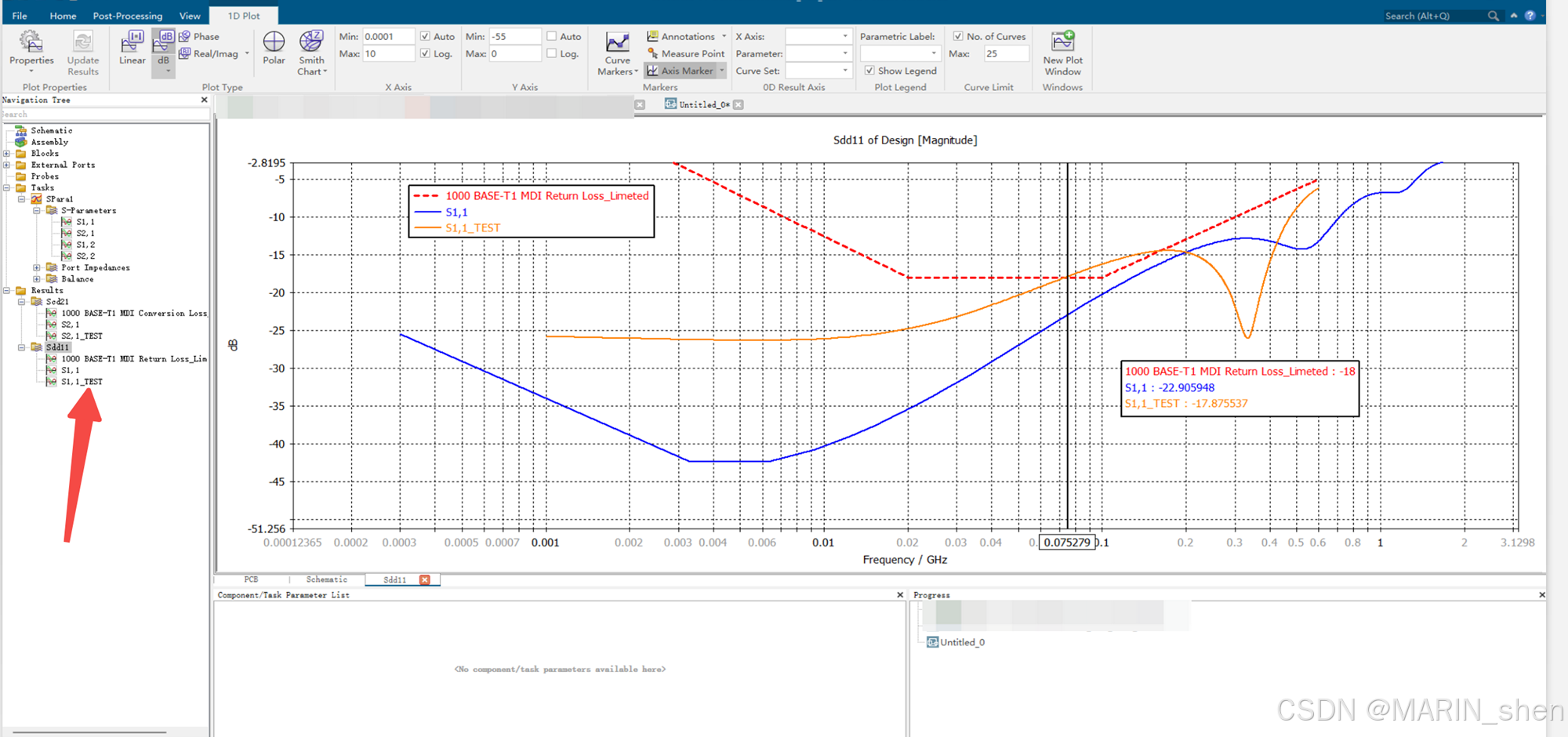

14，新建仿真S参数的task步骤：J，把仿真结果复制到之前的仿真数据中比对，这样的操作就是一个完整的把实测的S参数波形导入到我们仿真的软件中去了的步骤了。

有的时候会出现你的实测曲线给你的仿真曲线会有一些偏差，这个也是正常的，因为你测试的时候可能由于测试环境搭建的不好，或者是线缆太长，夹具没焊接好，等很多原因都会造成你实测的准确性的。最好是找一个专门的测试同事帮忙搭建这个测试的环境，这样实测的数值也比较靠谱一些。好了，诸位道友们以上就是本期的所有内容了，我们下期文章不见不散。
