Marin说PCB之国产电源芯片方案 矽力杰---SA22307

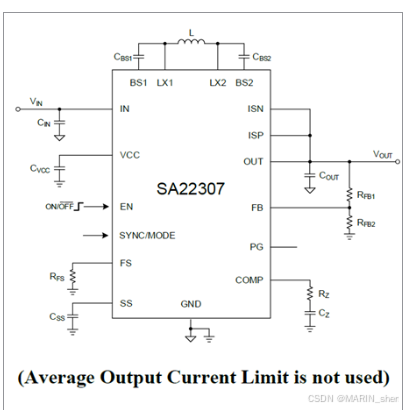

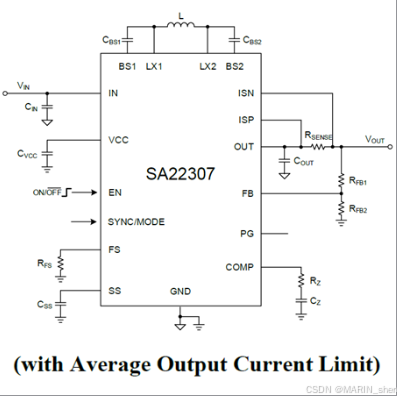

1，原理图和功能框图的设计，分两种情况：

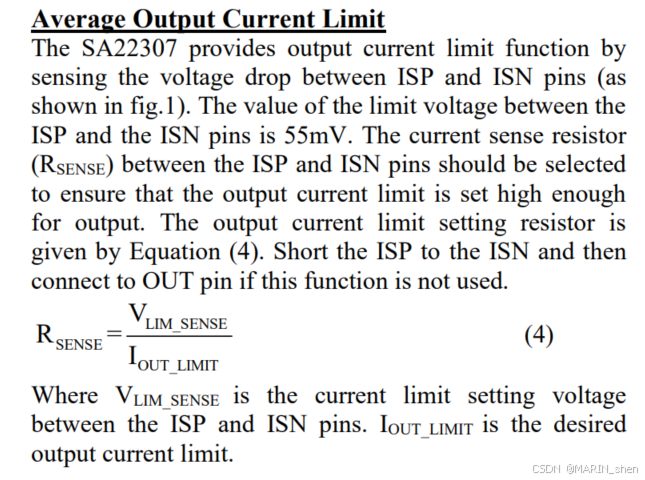

手册中其实也有提到这个点的：

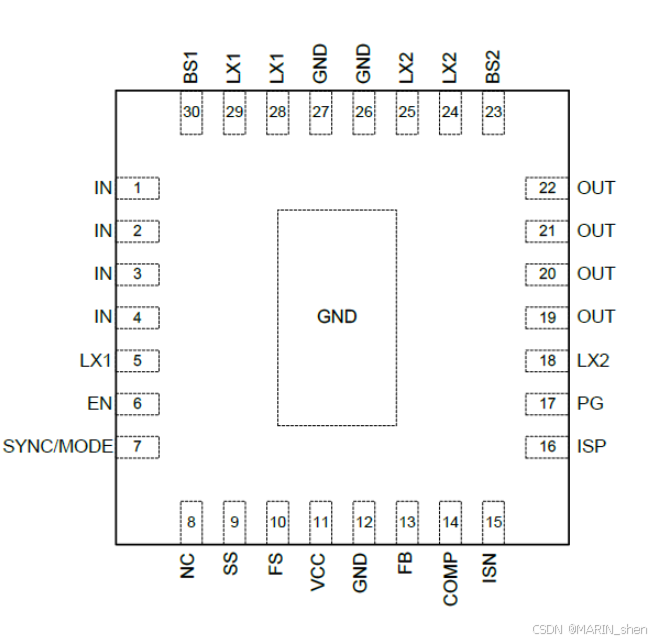

2，封装设计：

                                                                 (Top View)

3，Layout设计需要注意点：我们从布局和布线上两个点来分析：

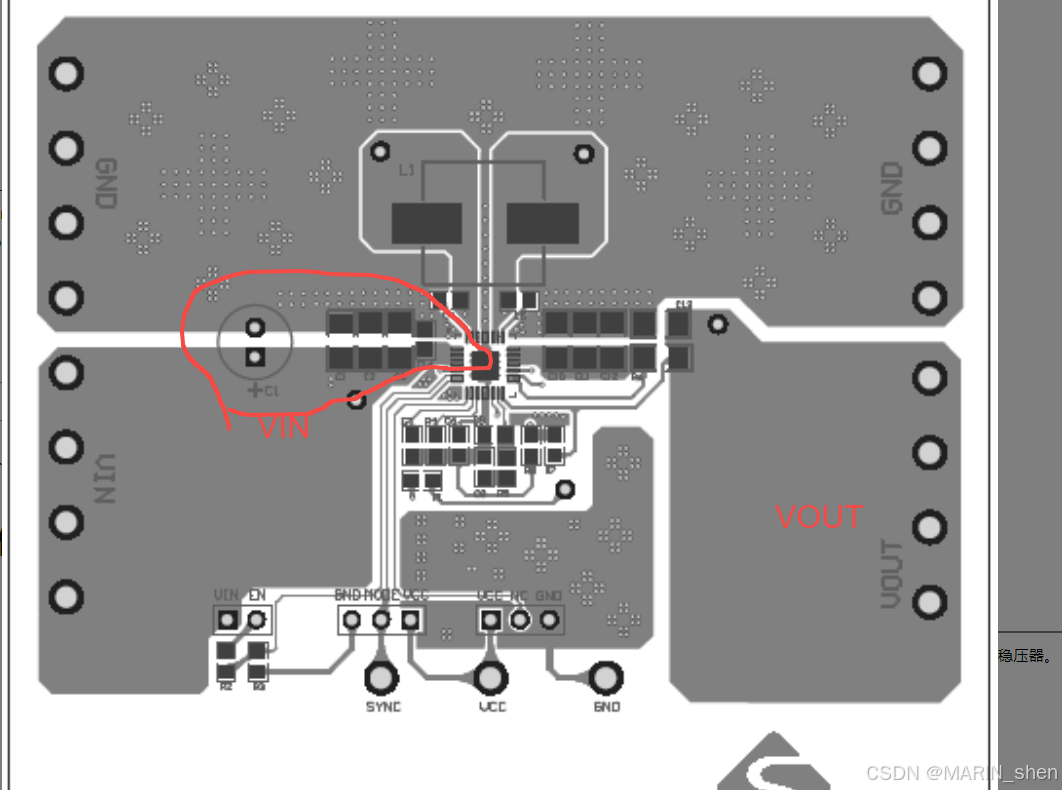

1, The decoupling capacitor of VIN must be placed close enough to the IN pin and GND pin. The loop area formed by the input capacitors, IN pin and GND pins must be minimized。（必须放置VIN的去耦电容器足够靠近IN引脚和GND引脚。由输入电容器、IN引脚和GND形成的区域这整个环路面积必须尽量减少。）

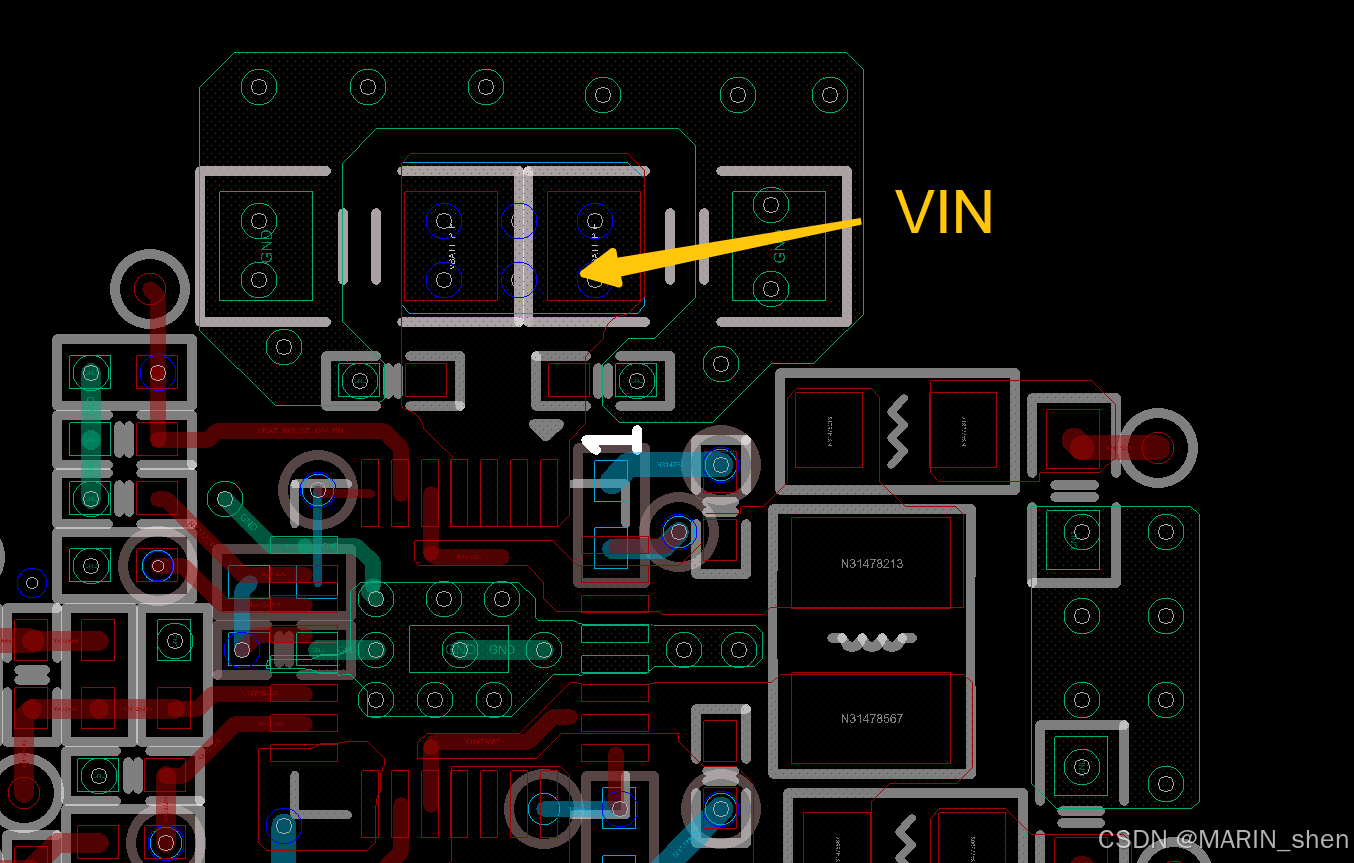

容值小的电容尽量靠近电源芯片附近摆放，还有一个地方需要注意的是我们的单板上若是有预留的电容，布局空间不是很充足的情况下可以把预留的电容放置在芯片的背面，优先把需要上件的电容摆放在和芯片同一面。

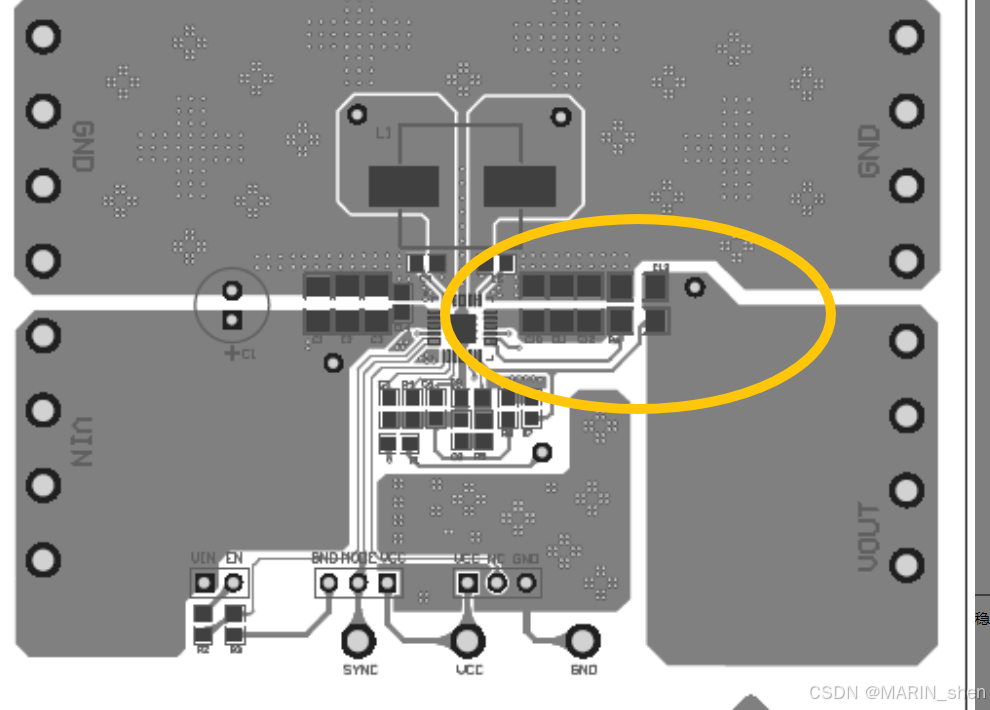

2，The decoupling capacitor of VOUT also must be placed close enough to the OUT pin and GND pin. The loop area formed by the output capacitors, OUT pin and GND pins also must be minimized.（VOUT的去耦电容器也必须放置在离OUT引脚和GND引脚足够近的位置。输出电容器、OUT引脚和GND引脚形成的回路面积也必须最小化。）

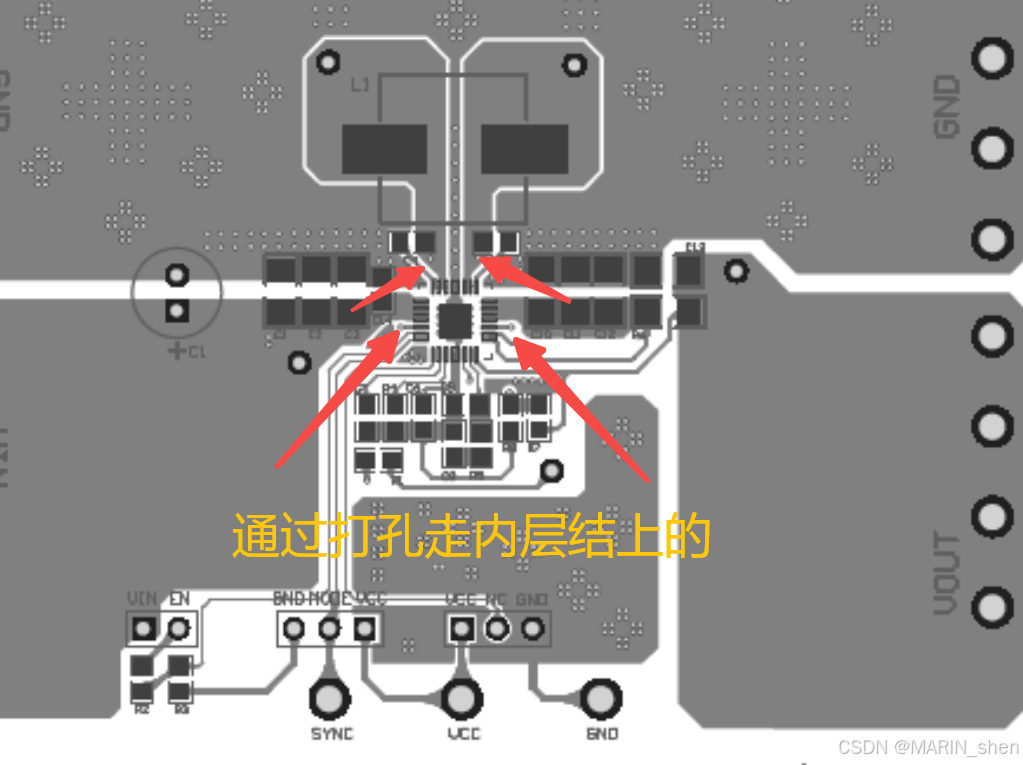

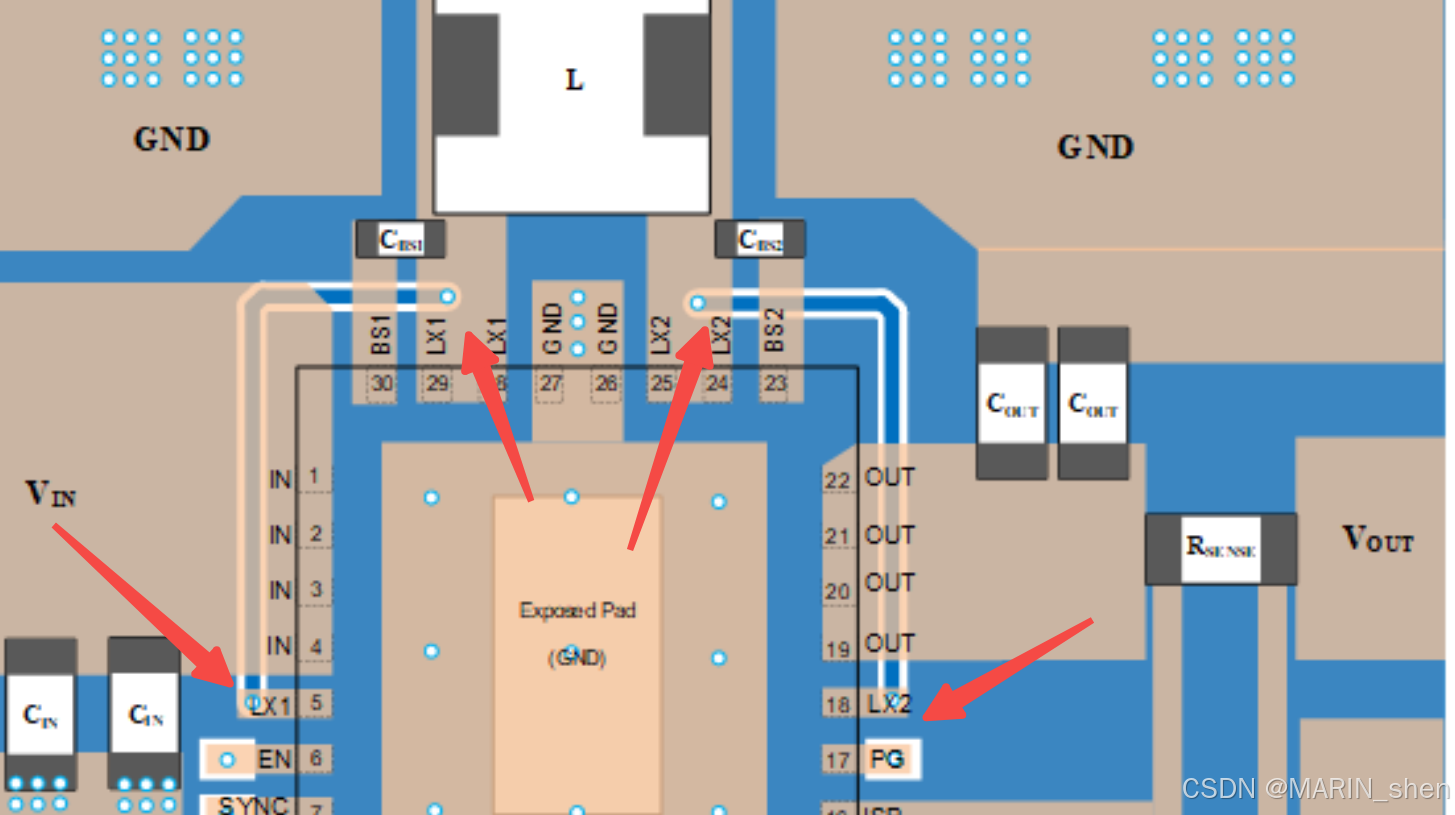

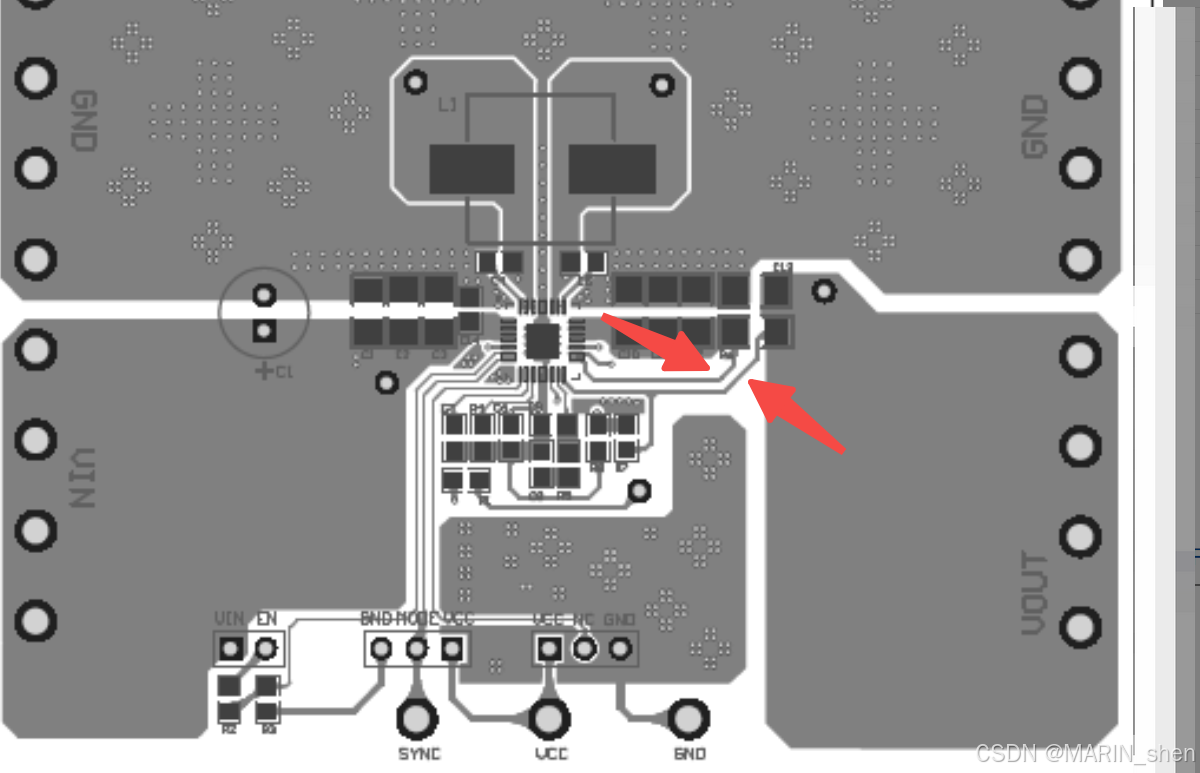

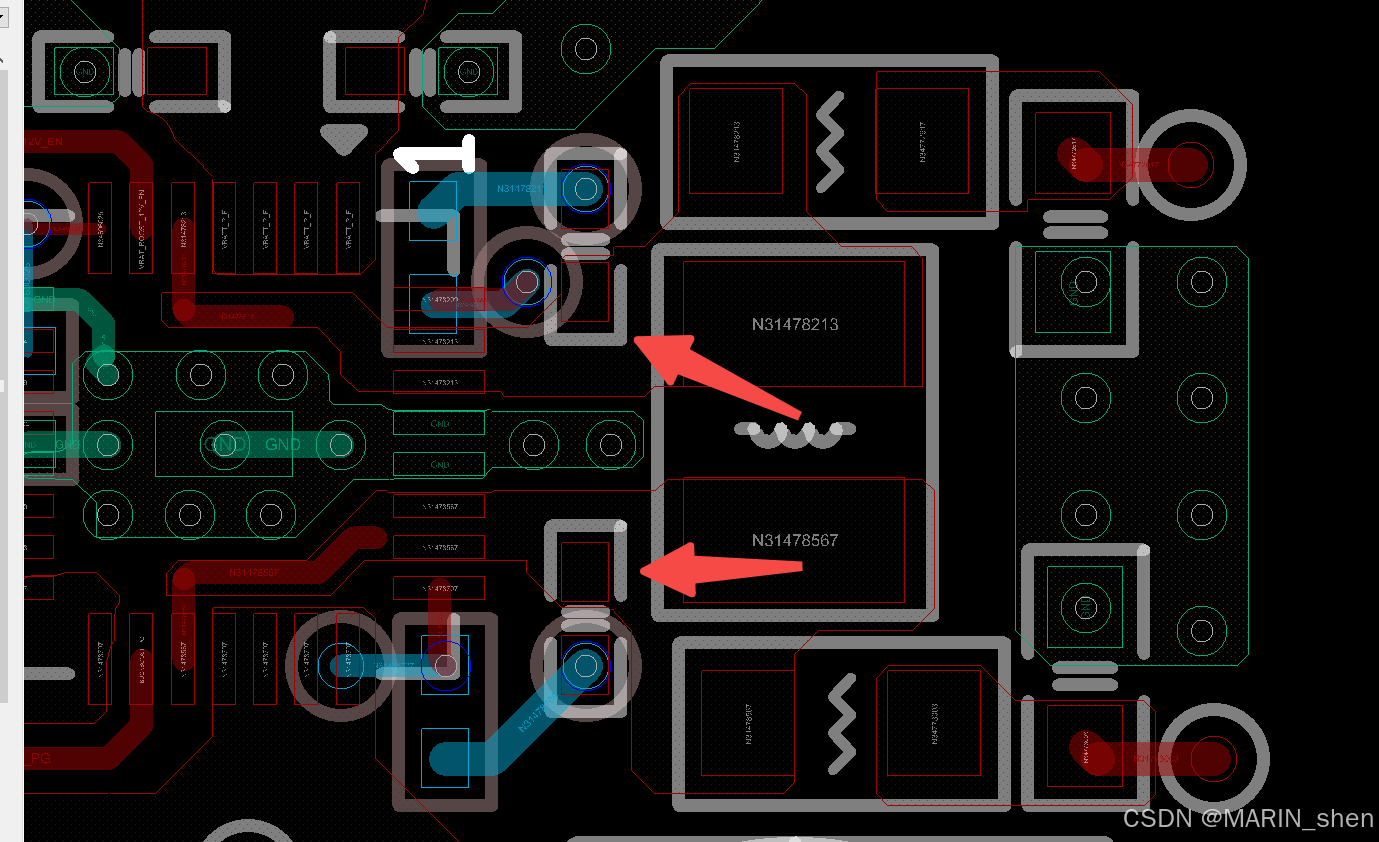

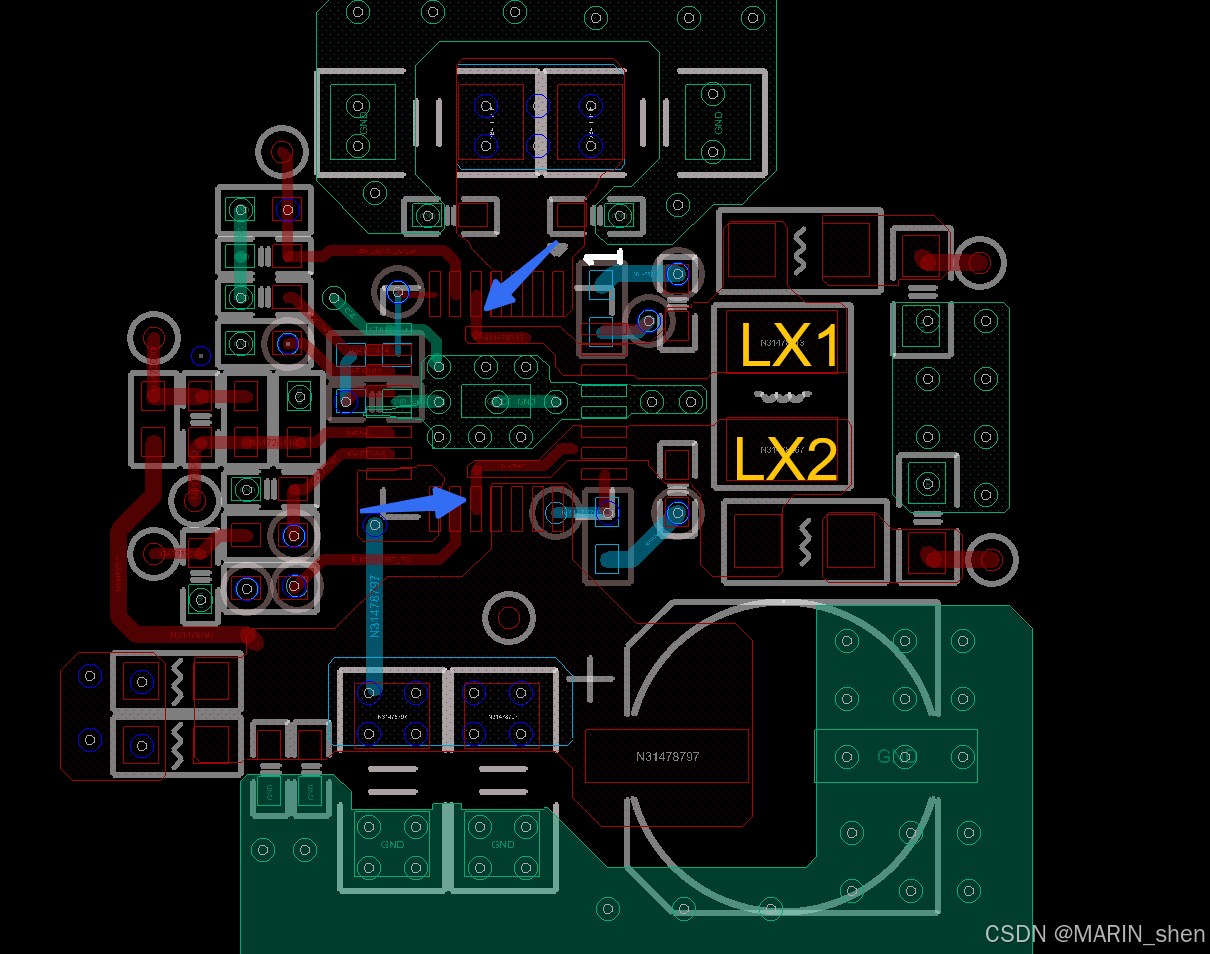

上面图例种手册上的推荐接法是把两个SW的一个焊盘通过打孔到内层再去接到LX1和LX2网络上的，而且走线看起来不算太粗的，这样做的好处就是把输入输出回路中的GND路径缩短了不少，也增加了EP焊盘的散热效果。但是这种做法会造成输入高频环路是有一个管脚是通过通孔换层来连接上，本身开关电源上的SW区域经常TON或者是TOFF的模式，就容易产生EMI问题，现在又把这个环路加大了就更加容易出问题了，所以我这边的做法就是下图所示的：

有的时候手册上的推荐也大都是在理想情况下做的一个方案而已，不能说你需要百分百和手册上的要求一致才可以，要学会灵活变通。

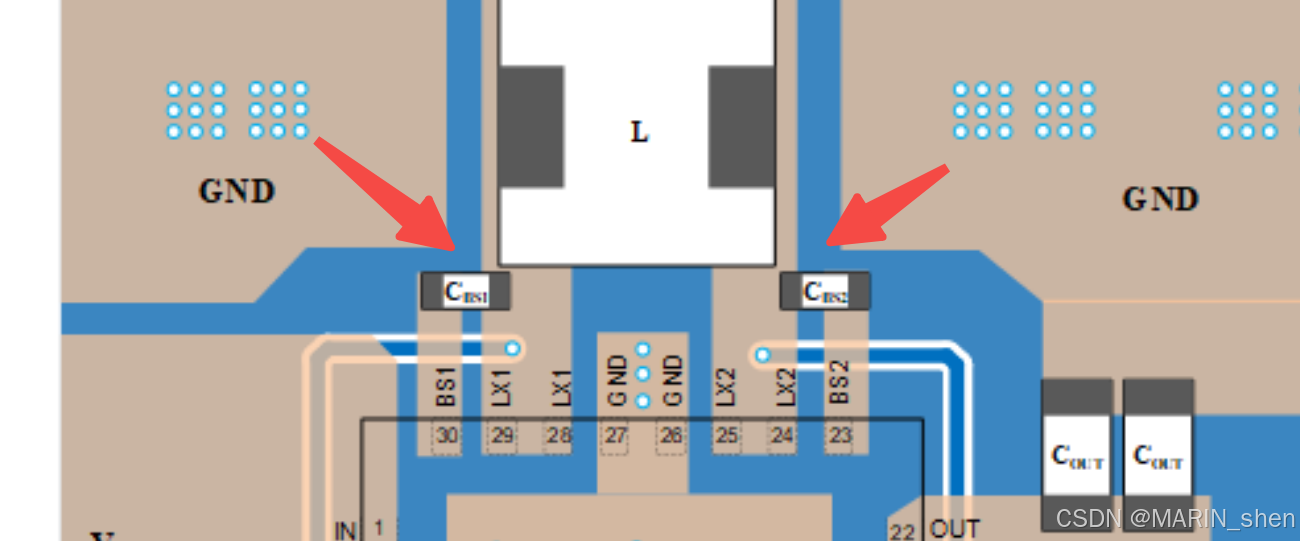

3, BS pin is sensitive. Bootstrap cap must be placed between BS and LX as close as possible. (BST回路尽量短,因为BS引脚敏感。Bootstrap 电容必须尽可能靠近BS和LX之间。)

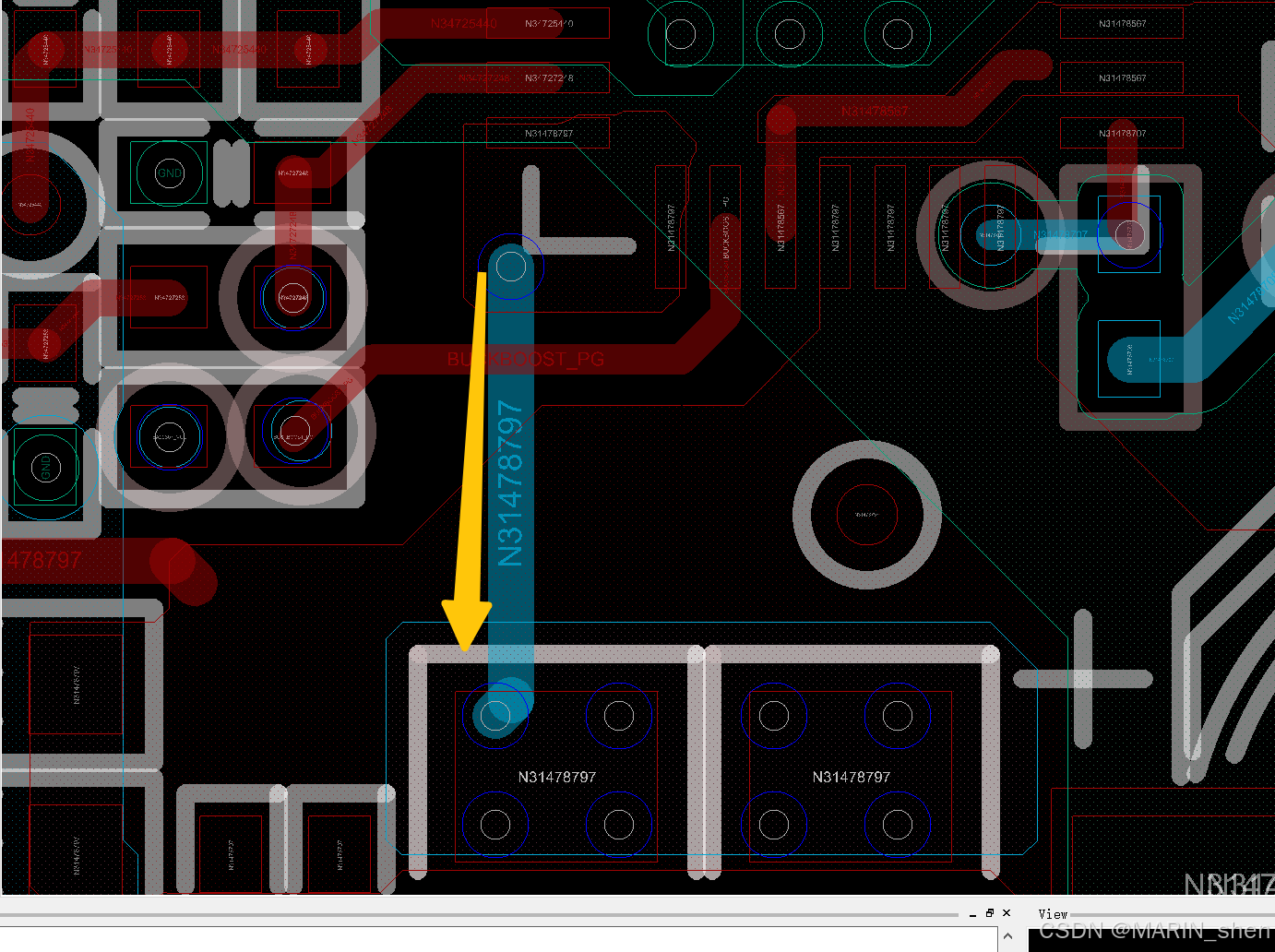

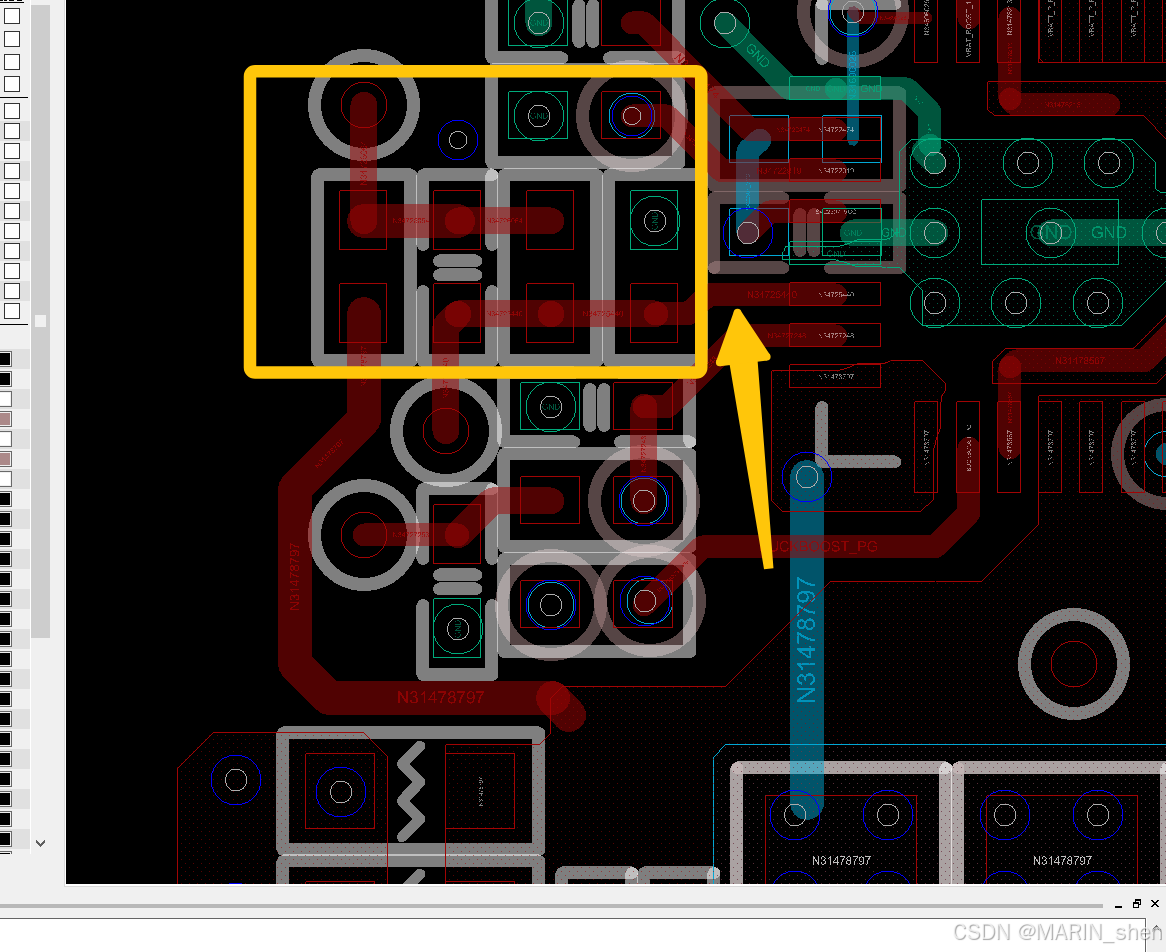

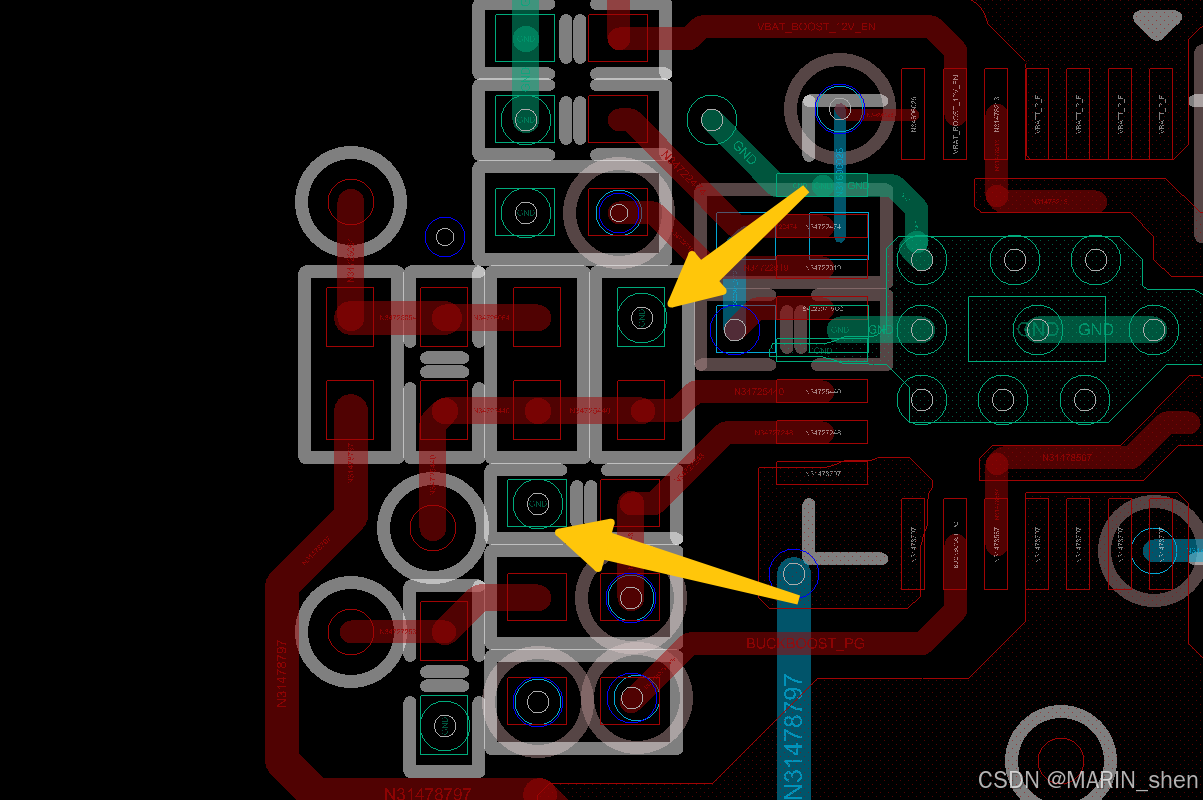

 由于布局空间的限制，BST电路的中的电阻没有办法像电容那样保持给芯片放置在同一面了，BST信号走线加粗处理，尽量远离其他敏感干扰信号。布线的时候要注意这个信号的布线回路尽量短。

4,To prevent the circulating currents in the ground plane from disrupting operation of the regulator, all small-signal grounds should return to GND by a separation way. This main includes the ground connection for the FB pin resistor and the feedback network.（主要意思是说芯片上的小信号的GND网络需要做单点接地的方式处理，其中FB电阻上的GND就是属于这个小信号的GND）

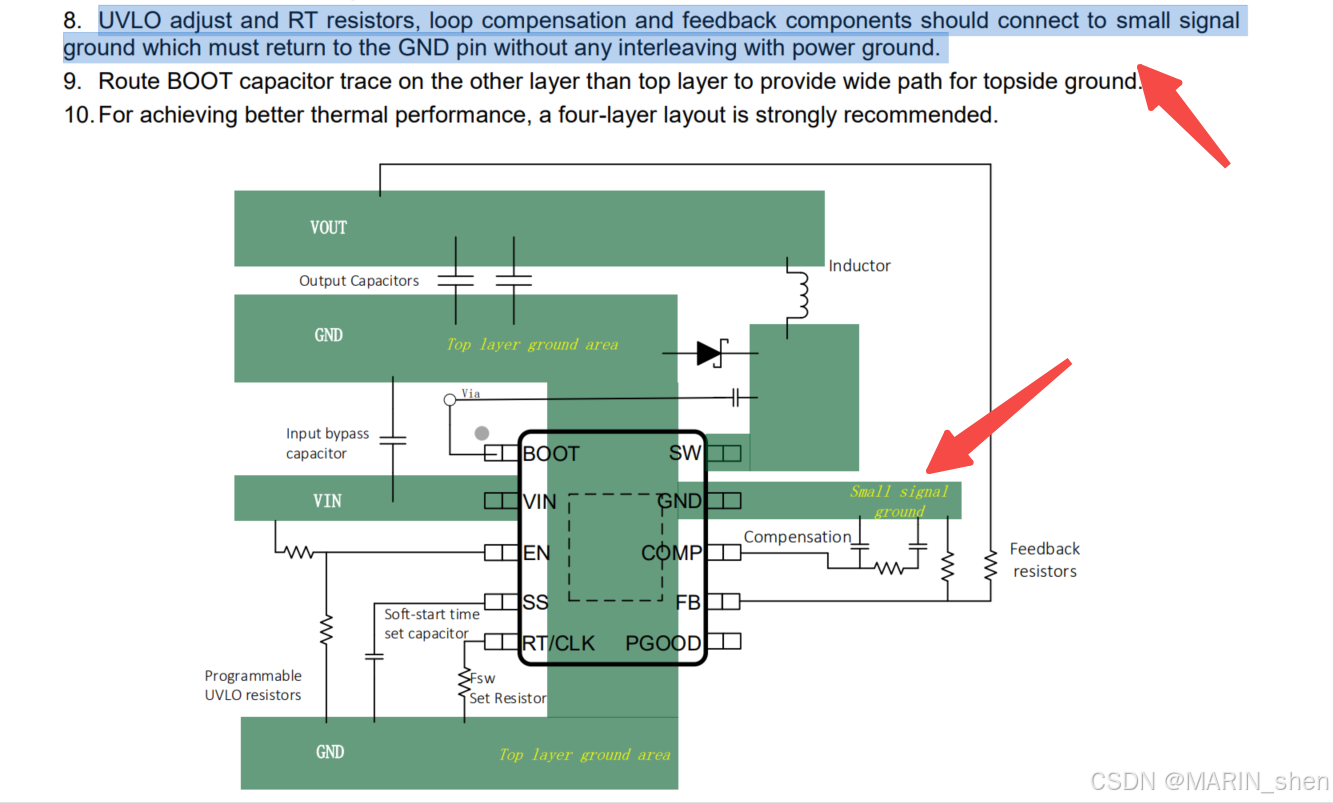

这个做法其实没有那么严格要求，你直接打孔到主GND也是可以的，之前做过芯洲科技家的一款电源芯片SCT2620Q手册中也有类似的要求，

小编我这边目前的做法大都是打孔到主GND上的，你也可以按照手册的这个要求去做都是可以的。

5，FB的信号的阻容器件尽量靠近反馈管脚放置，反馈FB管脚的处理，走线加粗，尽量远离其他敏感干扰信号，在输出电容末端采样比较好。

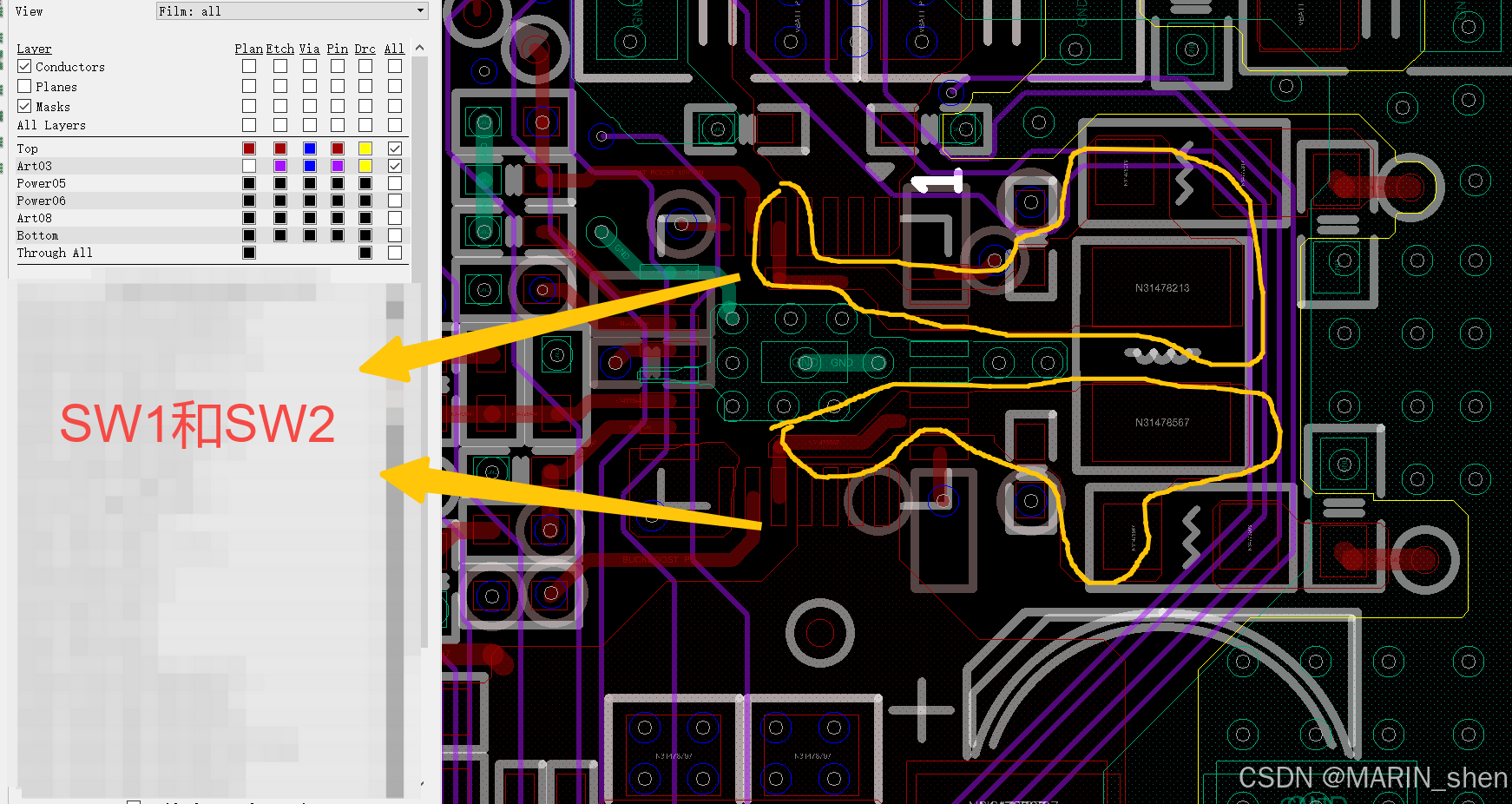

6,SW区域尽量不要穿其他敏感和高速信号。（Route SW and BST away from sensitive

analog areas, such as FB.）

7,Average Output Current Limit做法，上面第一个问题就说了这个了，下图所示是LSN和LSP都使用的情况下，需要注意的就是：检流电阻上的走线保持开尔文接法，其实就是走线按照类差分线就好了，然后布线线宽加粗12-15MIL即可，走线远离SW区域。（有空间的话检测线走线最好是在内层比较好一些，没有的话也可以走线在表底层，有的时候要求是死的，人是活的，什么都必须按照手册要求做的话，你的板子空间需要的就很多了，这个有时候不太现实的。）

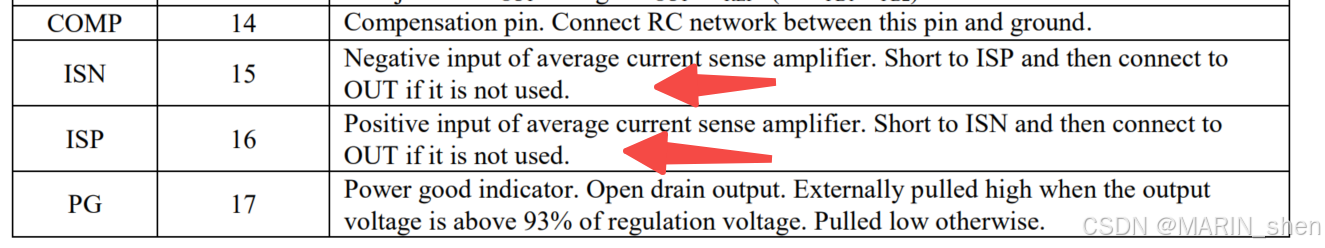

我们的单板是没有使用这个管脚的，按照手册要求是两个网络短接到输出电容上的。

 以上就是本期的所有内容了，最后小编我想说的就是我们还是需要大力支持我们的国产电源芯片发展的，不能老是受到国外对我们的芯片限制，当然我们国产的芯片厂商也要加油啊（技术上要过硬的），争取像我们的国产老大哥华为那样，做到遥遥领先，不再受制于国外的技术封锁和打压了，尤其是美国他们。好了， 我们下期文章见了。

--------声明：本文属于小编的原创文章，如需转载请注明来源！手册上的一些要求来自矽力杰。
