嵌入式随笔之IIC通讯协议

IIC协议是一种同步半双工串行通讯协议，具有两条数据线，一根数据线和一根时钟线。

IIC协议主要有以下几个部分组成：起始条件，n * {数据，应答位}，停止条件

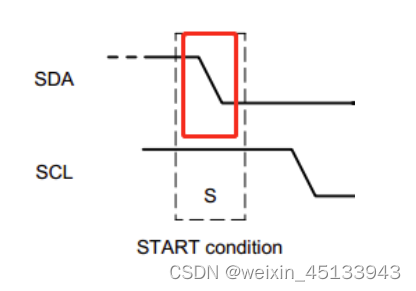

起始位如图所示

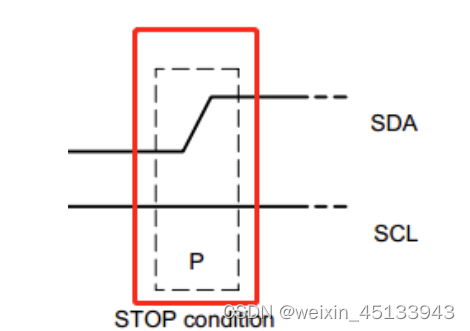

停止位

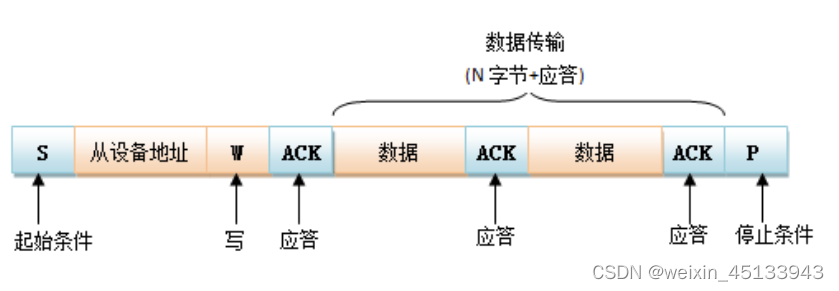

 协议的结构

通过地址和对应的读写位来确定具体的读写操作

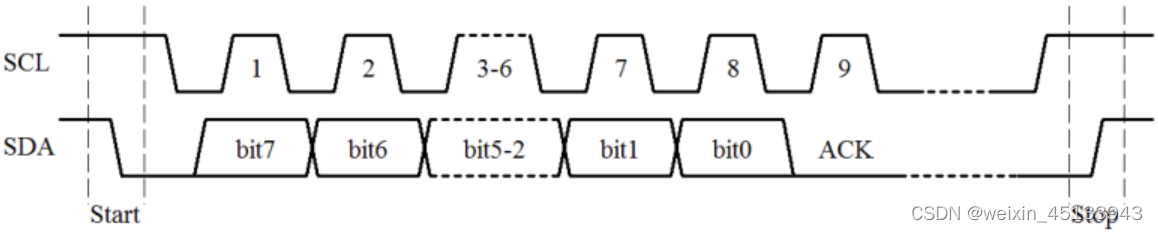

时序图

总结：

1.IIC协议在传输数据时，总是在始终低电平变化数据，在时钟的高电平读取数据，而开始和停止条件则恰恰相反，并且在空闲状态下，两者都是高电平。

2.IIC可以多主多从，为了满足这个要求，IIC器件的引脚都是工作在开漏模式，需要外接上拉电阻，这样在任何一个器件响应时，通过开漏模式下线与的特性，即可向主或者从发送数据。多主模式不懂，需要仲裁啥的。

3.一般来说，IIC协议的通讯速度都比较慢（低速-100kbps，快速-400kbps和高速-3.4Mbps）,这是因为IIC的高电平是由上拉电阻提供的，在从低电平变为高电平时会受到电阻电容的影响，速度比较慢，不如SPI这种直接驱动的快。
