西门子S7-1200 PLC控制步进电机 MD-4240-PN (3) 软件组态

一、前言

本系列是我围绕 《西门子S7-1200PLC 控制步进电机 MD-4240-PN》为主题，按照时间顺序从拿到这一款步进电机到使用的这一个过程的记录，系列预计作六篇文章，分别为：电机开箱、硬件搭建、软件组态、抓包分析、报文分析、触摸屏项目搭建。

本文作为本系列 《西门子S7-1200PLC 控制步进电机 MD-4240-PN》第三篇文章——软件组态，重点在于介绍如何使用 西门子的一款软件 TIA Portal 来添加西门子 S7-1200 CPU1212C PLC、MD-4240-PN电机，并组态。

二、添加GSD文件

通过选项，添加gsd文件

三、添加PLC

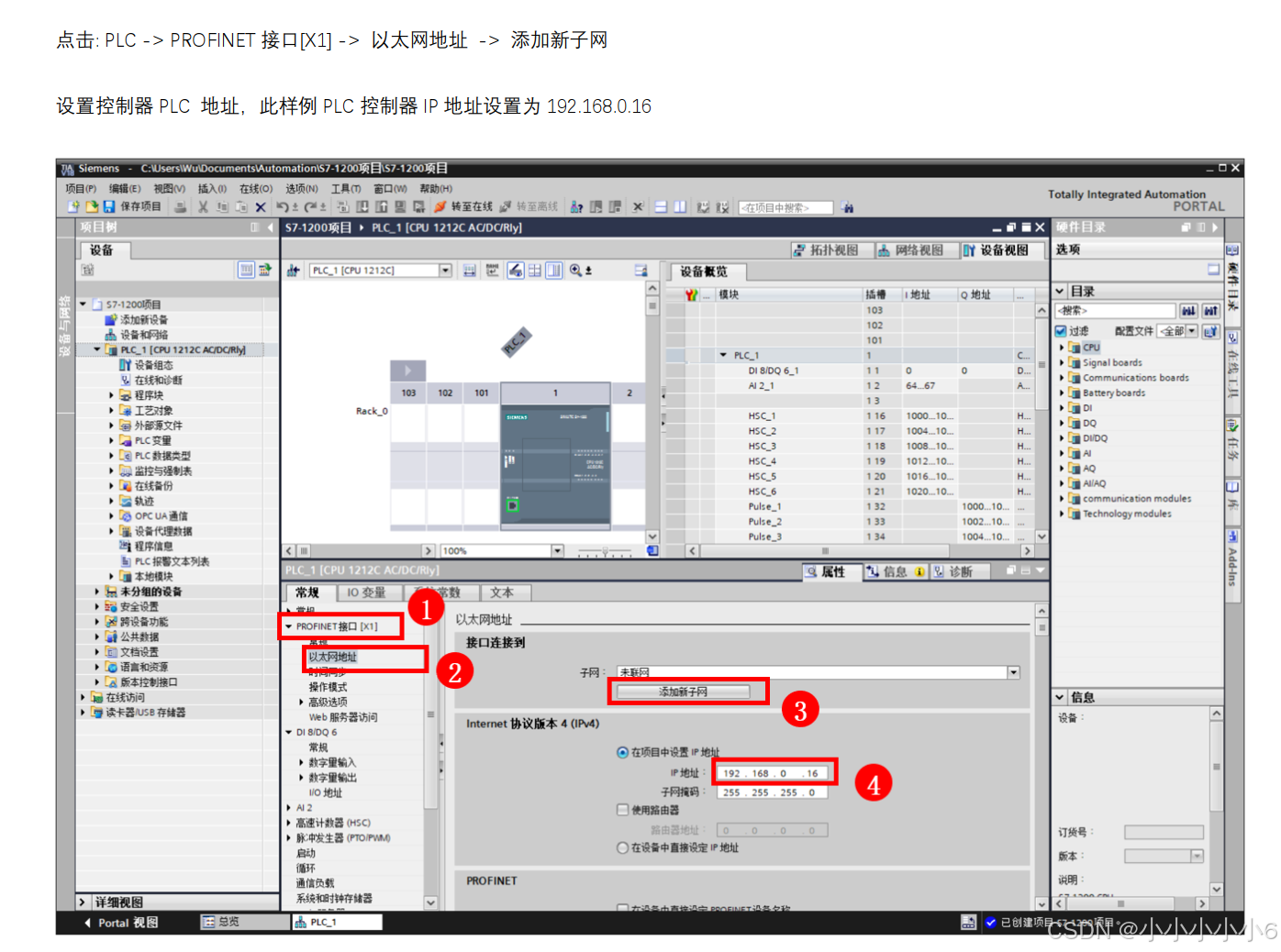

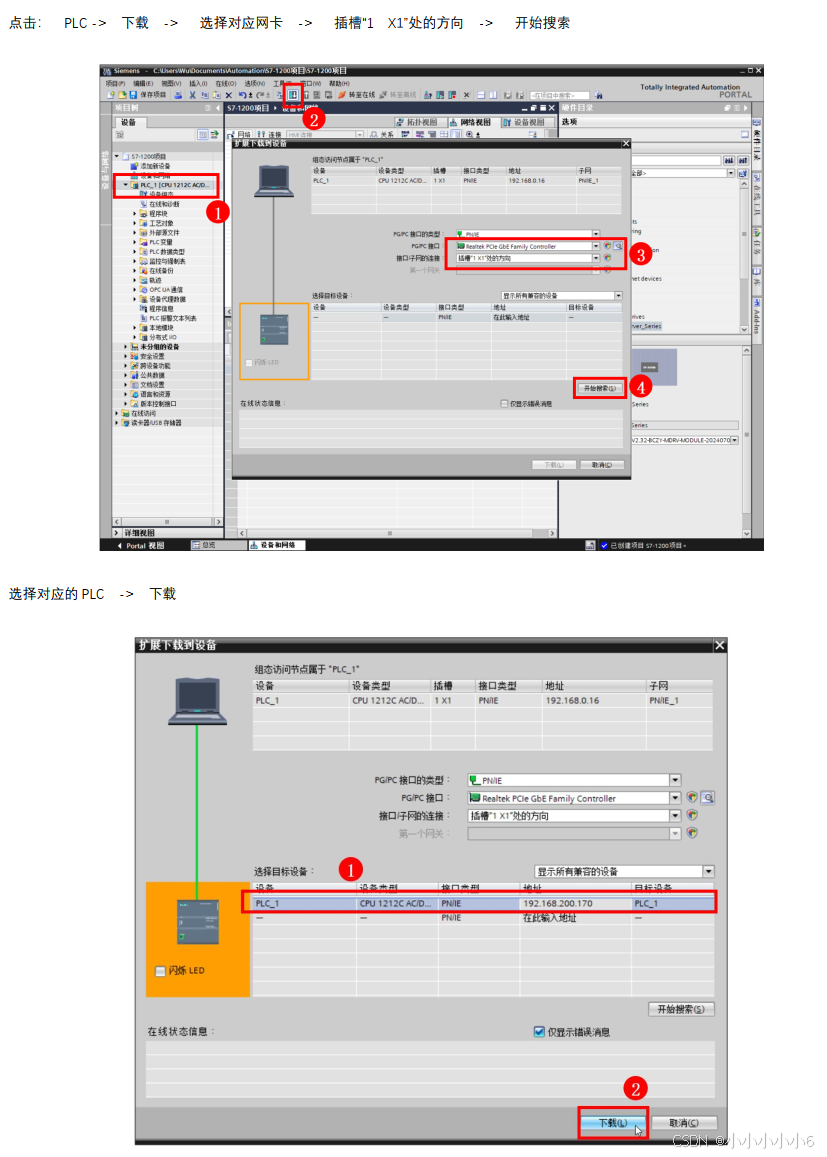

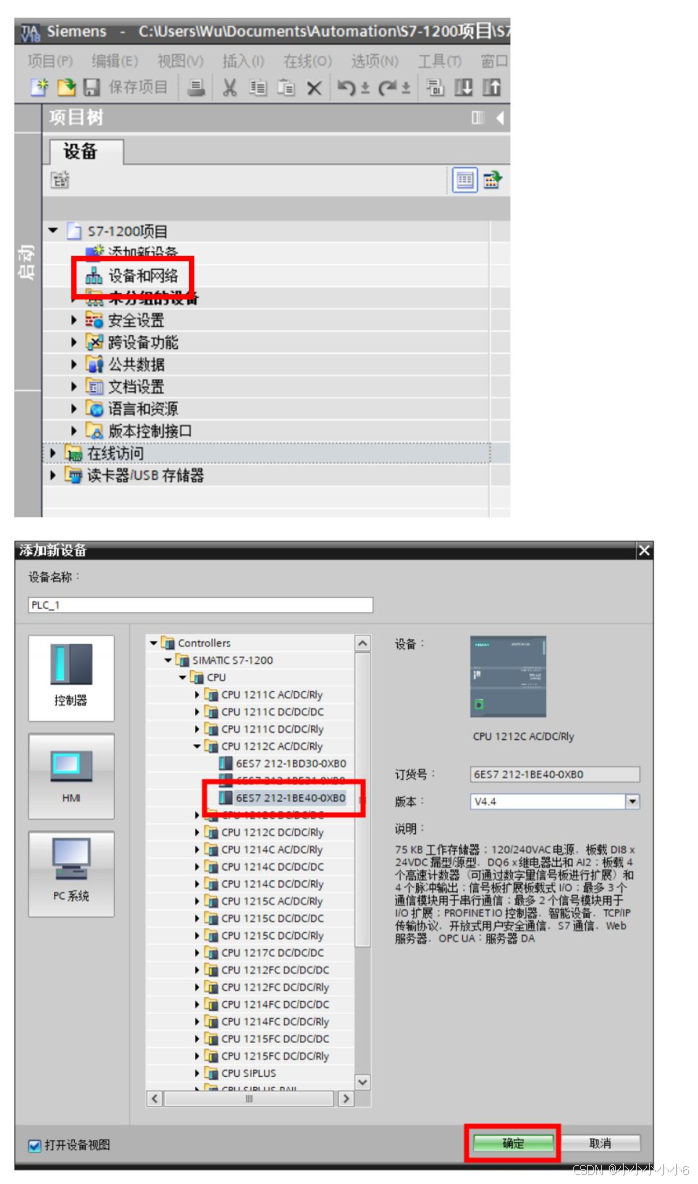

添加控制器并设置IP地址

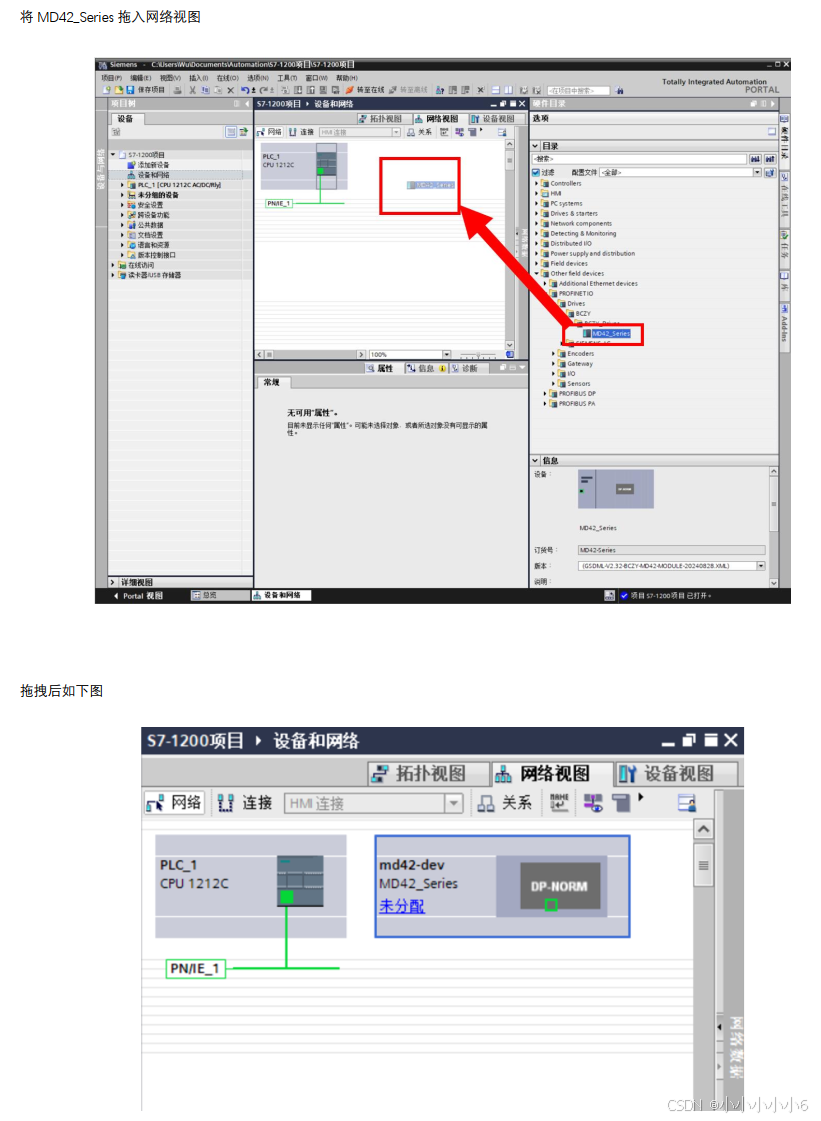

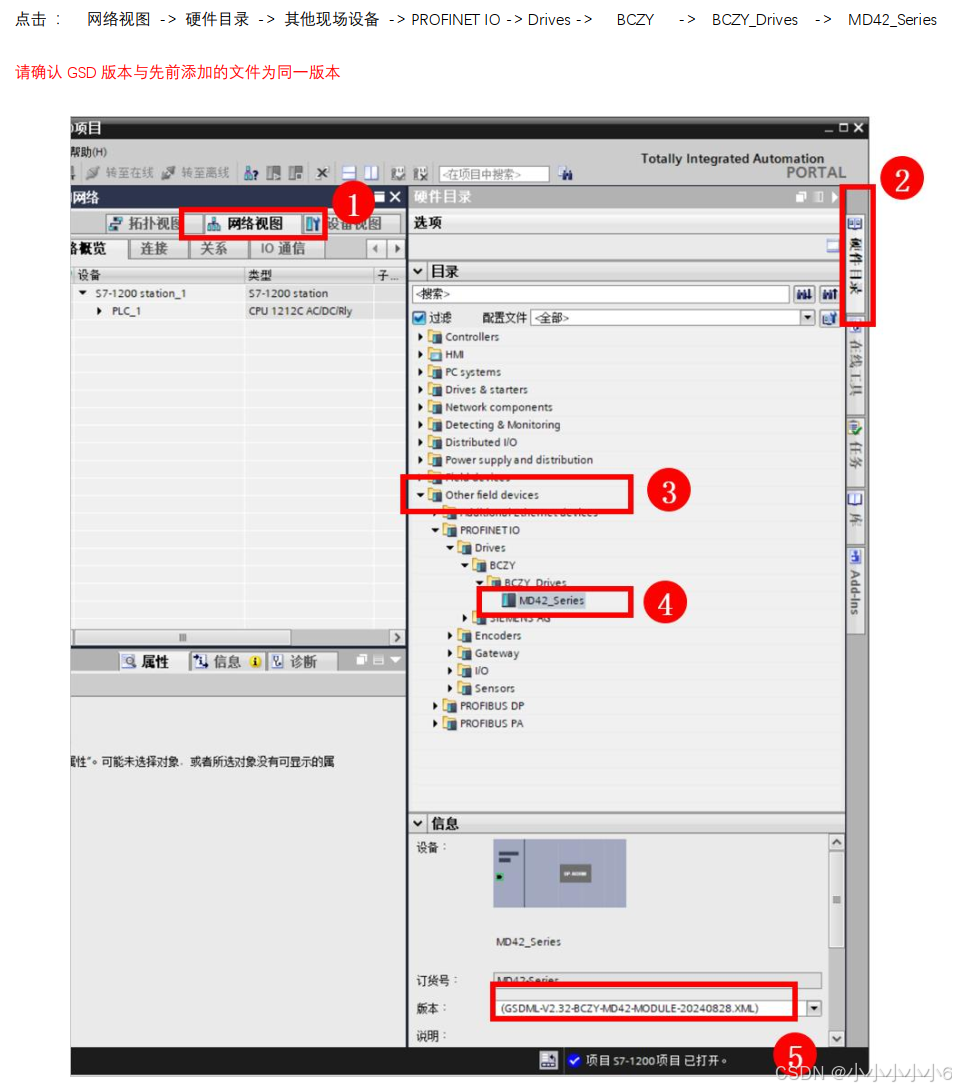

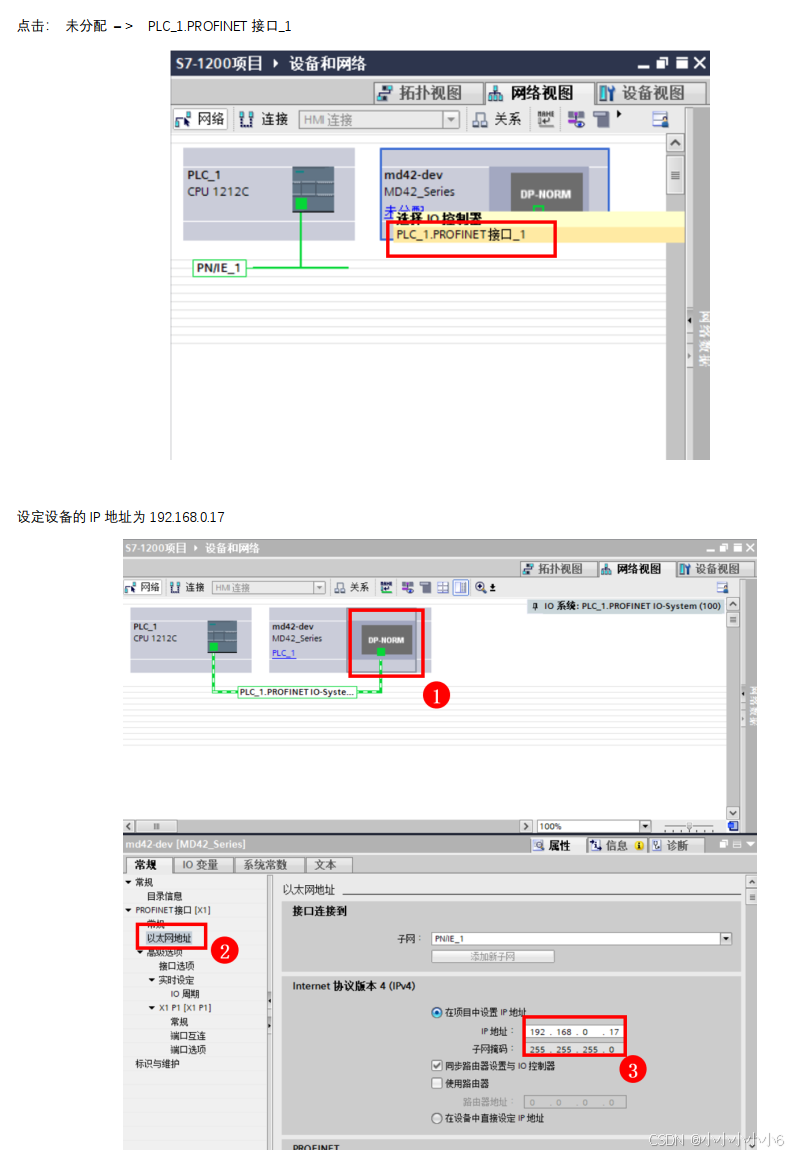

四、添加MD-4240-PN

————————————————————分割线————————————————————

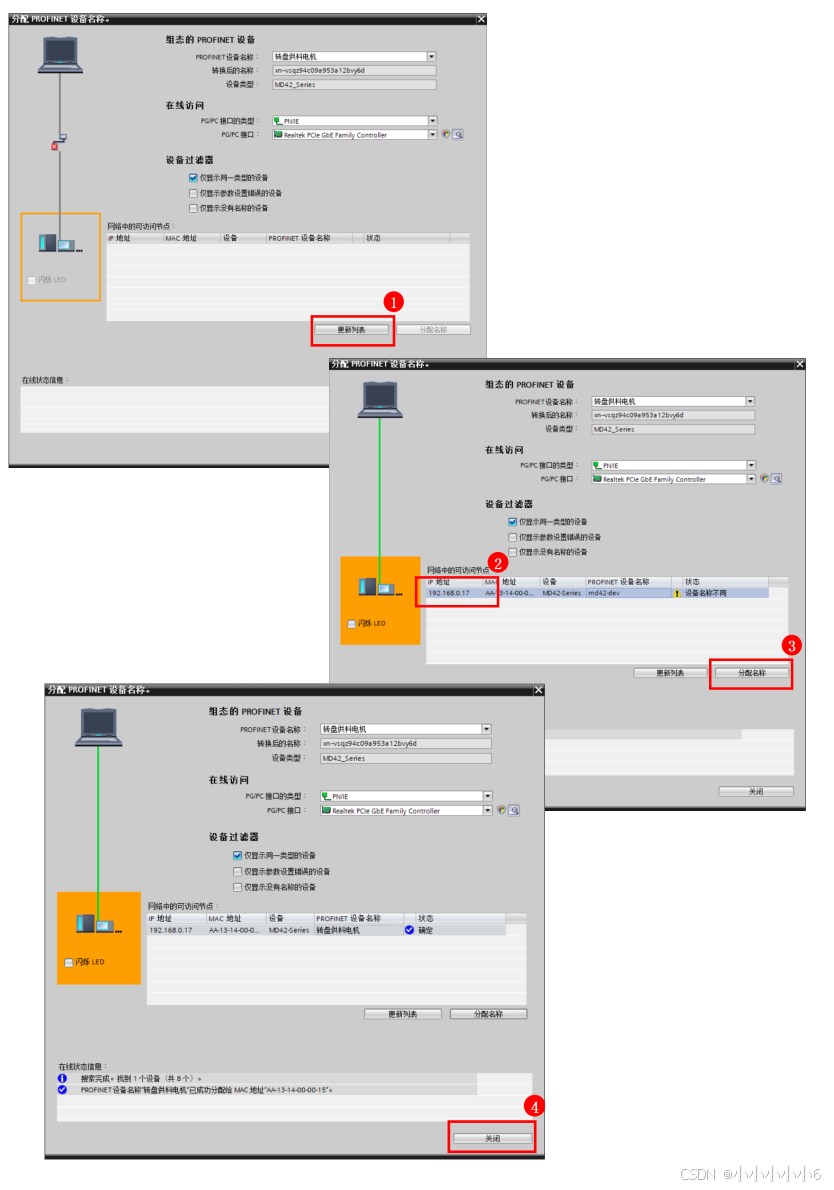

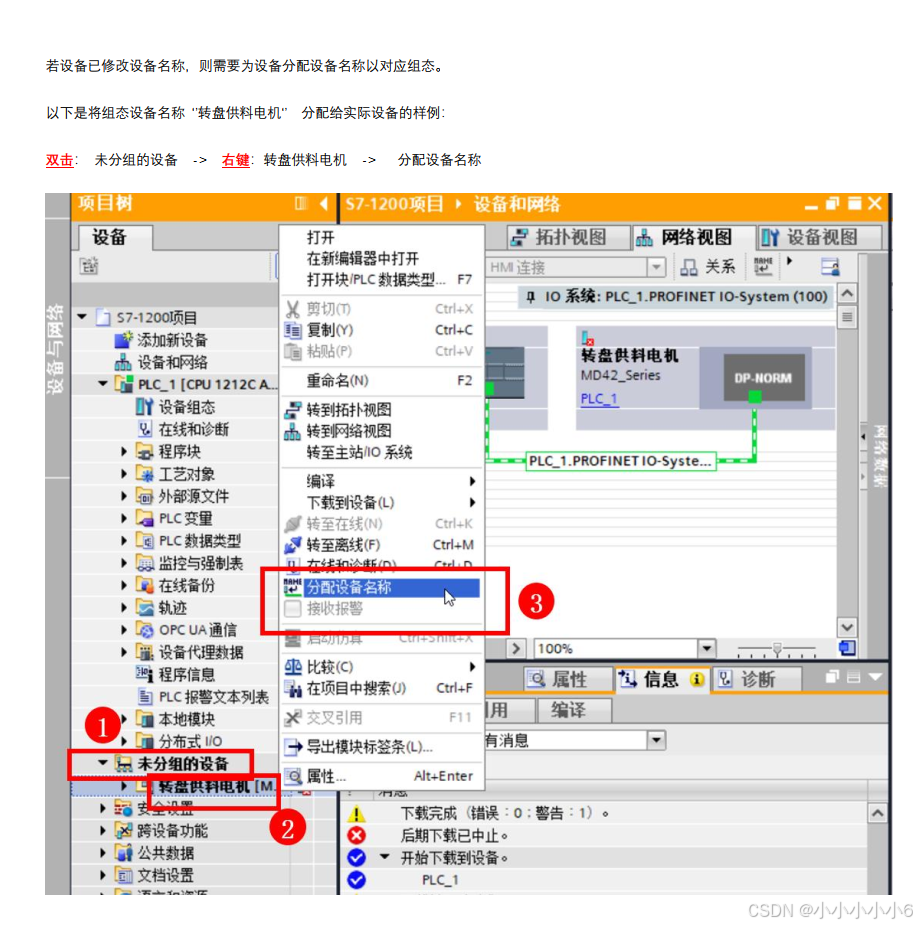

如果在组态时修改了设备名称，则需要按以下的方法，将组态名称分配给实际电机。

五、结尾

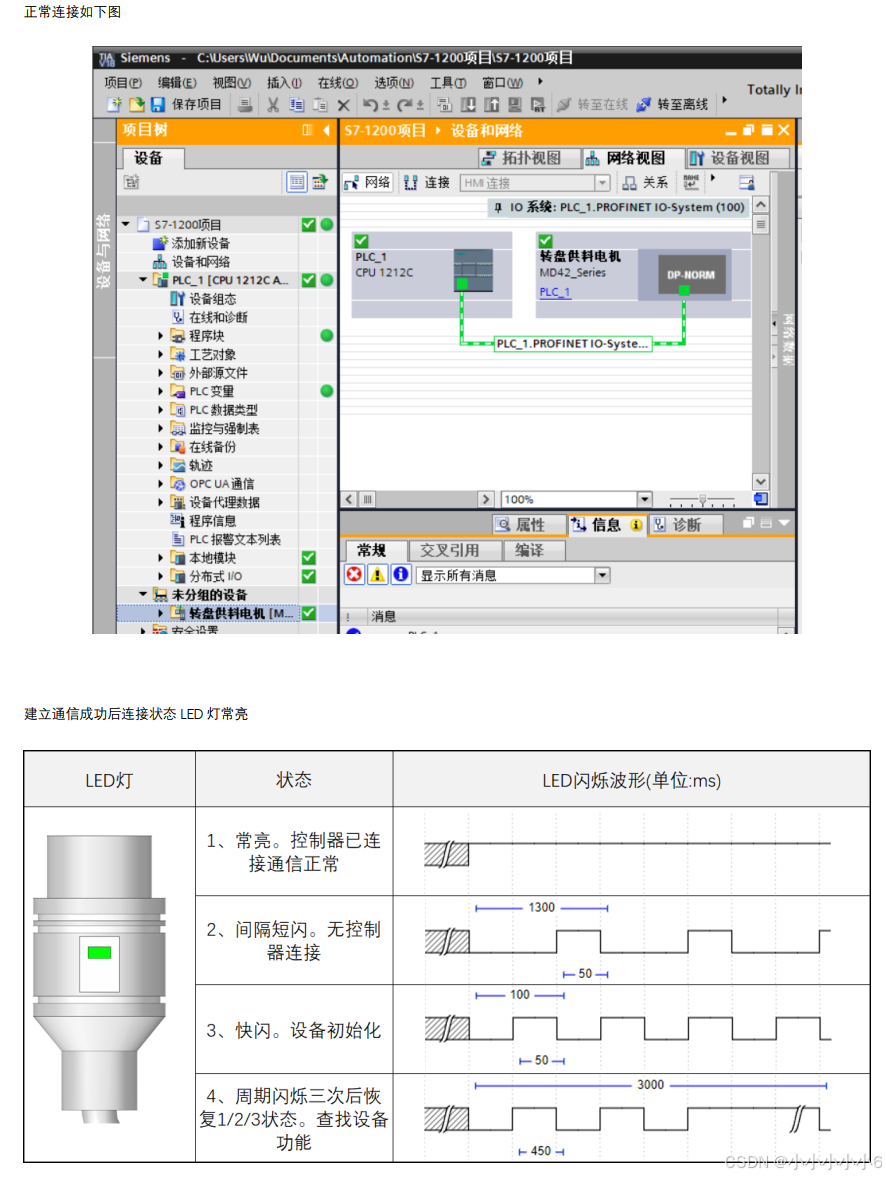

本章所需要注意的就是电机在组态的过程中如果修改了设备名称，则需要多一步将组态的设备名称分配给电机。完成组态后PLC就和电机正常通信了，数据就会周期进行传输了，下一篇章节我会使用网络抓包软件wireshark 来进行profinet io周期数据包进行抓取。
