MLCC直流偏压特性

MLCC直流偏压特性

MLCC(Multi-layer Ceramic Capacitors)是片式多层陶瓷电容器

直流偏压特性

电容的交流特性不多说,MLCC有个直流偏压特性,在电容上施加直流电压之后,电容容量会下降。
在驱动端是直流电压情况下:
①同容值和耐压,封装越大的电容,相同电压下容值更大;
②同容值和封装,耐压越大的电容,相同电压下容值越大;
具体还要看电容规格书,有的电容这一点体现的不明显。

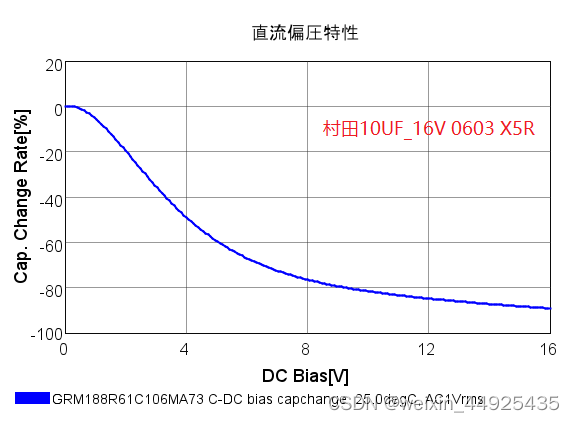

在这里插入图片描述

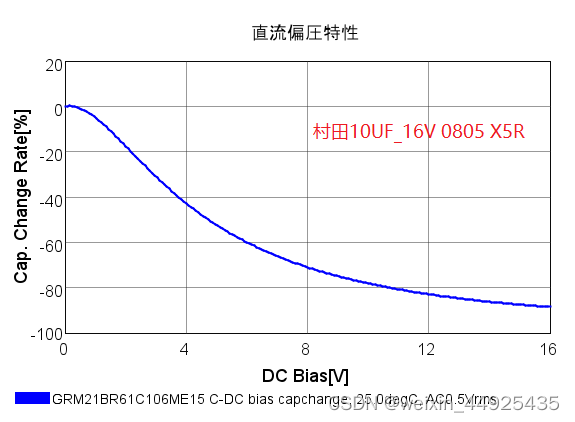

在这里插入图片描述

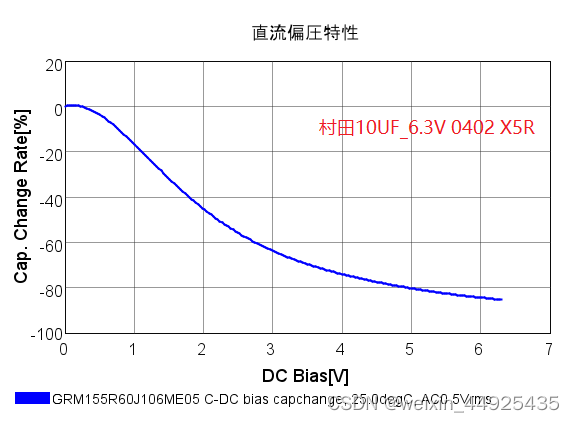

在这里插入图片描述

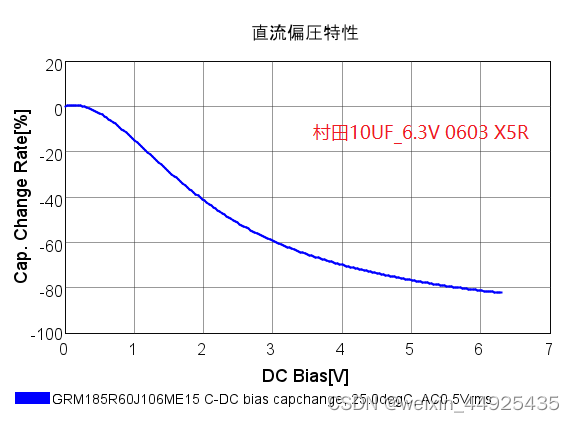

在这里插入图片描述
在这里插入图片描述

ESR

ESR是电容的等效电阻,也会影响纹波,具体参考DC-DC中电源纹波计算公式,但是没有直流偏压特性的影响大。
