硬件学习笔记（器件篇）—— MLCC（三）

已于 2022-10-28 20:35:04 修改
阅读量2.9k 收藏 29
点赞数 3
分类专栏： 硬件基础 文章标签： 学习 硬件工程 嵌入式硬件 fpga开发
于 2022-09-30 18:22:07 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/y_u_yu_yu_/article/details/127097733
版权
本文详细对比了C0G、X7R、X5R、Y5V、Z5U等不同类型的陶瓷电容，分析了它们的温度系数、容量范围和直流偏压特性。C0G电性能最稳定，适用于高频耦合；II类电容器容量随温度非线性变化，用于旁路和耦合。直流偏压特性表明，电容容量会随电压增加而显著下降，设计电路时需考虑这一因素。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

一、C0G-X7R-X5R-Y5V等电容区别

之前的文章中以及提到，为什么会有这么多型号的电容，原因是介质材料不同，能做大容量的材料温度特性不好，温度特性好的又做不了大容量。我们对电容器进行一个分类

I类电容器：C0G

  • 电性能最稳定
  • 常用于：谐振器，谐振，高频耦合。

II类电容器：X7R、X5R、Y5V、Z5U

  • 电容随温度非线性变化
  • 常用于旁路、耦合
  • 分为稳定剂和可用级
  1. 稳定级：容量随温度变化不大，例：X7R、X5R
  2. 可用级：容量随温度变化非常大，常用于要求大容量，温度变化不大的电路中，例：Y5V、Z5U

通过具体参数进行对比

温度系数/特性

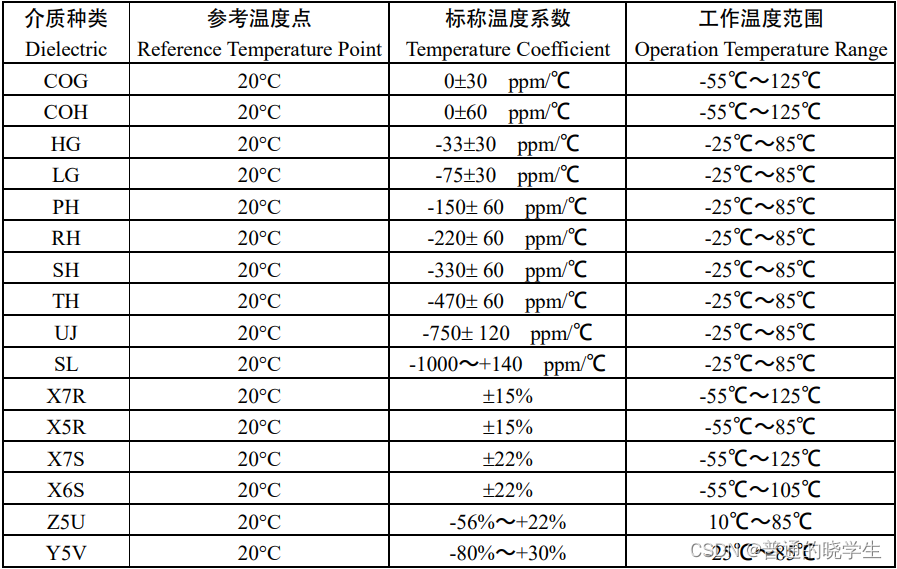

在这里插入图片描述
温度系数：

  1. 可以看到C0G的标称温度系数非常小&#x
