可重用的UVM验证平台

基本思路

开发一个可重用的UVM验证平台，一般按照如下顺序进行：

• 对数据元素进行建模
• 开发事务级组件
• 开发driver
• 开发sequencer
• 连接driver和sequencer
• 开发monitor
• 例化上述组件
• 开发agent
• 开发env
• 启动场景创建
• 控制仿真结束
• 功能检查并搜集覆盖率

下面就按照这个思路走一遍。

对数据元素进行建模

• 查阅文档，根据数据格式要求进行开发

• 从uvm_sequence_item基类中继承

• 定义数据构造器

• 添加控制字来对数据格式进行配置

• 使用UVM 域宏来使能打印、复制、比较等操作

• 定义do_*函数来完成产生、比较、打印、压缩和解压缩事务级数据的操作。

另外UVM提供了很多内建函数用来操作数据元素。比如print()、copy()、compare()函数。

为了方便调试和追踪transaction，uvm_transaction基类提供了get_transaction_id()成员方法来根据ID进行追踪。此外由于uvm_sequence_item是从uvm_transaction继承而来的，因此也可以使用这个方法。

举个简单的例子：

class simple_item extends uvm_sequence_item;
    rand int unsigned addr;
    rand int unsigned data;
    rand int unsigned delay;
    constraint c1 { addr < 16'h2000; }
    constraint c2 { data < 16'h1000; }
    // UVM automation macros for general objects
    `uvm_object_utils_begin(simple_item)
    `uvm_field_int(addr, UVM_ALL_ON)
    `uvm_field_int(data, UVM_ALL_ON)
    `uvm_field_int(delay, UVM_ALL_ON)
    `uvm_object_utils_end
    // Constructor
    function new (string name = "simple_item");
   		super.new(name);
    endfunction : new
endclass : simple_item

也可以通过继承来增加更多的约束

class word_aligned_item extends simple_item;
    constraint word_aligned_addr { addr[1:0] == 2'b00; }
    `uvm_object_utils(word_aligned_item)
    // Constructor
    function new (string name = "word_aligned_item");
    	super.new(name);
	endfunction : new
endclass : word_aligned_item

可以对数据元素进行控制，比如这里用simple_item_delay_e对delay进行约束控制。

typedef enum {ZERO, SHORT, MEDIUM, LARGE, MAX} simple_item_delay_e;
class simple_item extends uvm_sequence_item;
    rand int unsigned addr;
    rand int unsigned data;
    rand int unsigned delay;
    rand simple_item_delay_e delay_kind; // Control field
    // UVM automation macros for general objects
    `uvm_object_utils_begin(simple_item)
    `uvm_field_int(addr, UVM_ALL_ON)
    `uvm_field_enum(simple_item_delay_e, delay_kind, UVM_ALL_ON)
    `uvm_object_utils_end
    constraint delay_order_c { solve delay_kind before delay; }
    constraint delay_c {
        (delay_kind == ZERO) -> delay == 0;
        (delay_kind == SHORT) -> delay inside { [1:10] };
        (delay_kind == MEDIUM) -> delay inside { [11:99] };
        (delay_kind == LARGE) -> delay inside { [100:999] };
        (delay_kind == MAX ) -> delay == 1000;
        delay >=0; delay <= 1000; }
endclass : simple_item

开发事务级组件

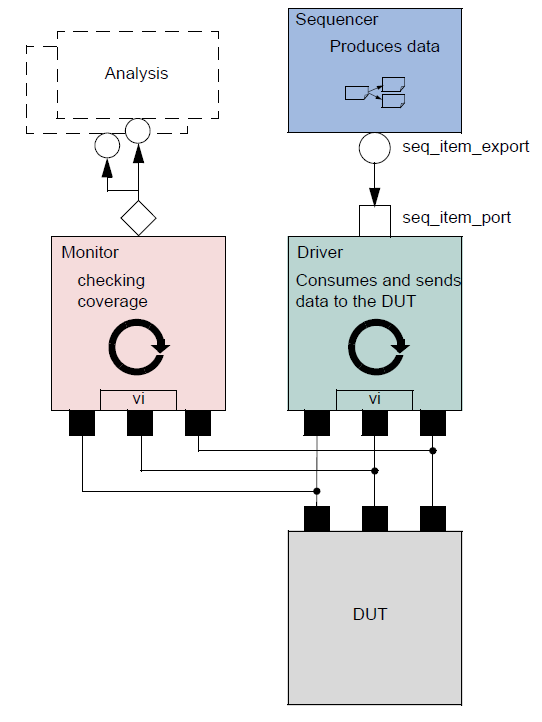

简化了的典型的事务级验证平台如下图所示：

• sequencer产生transaction给driver
• driver用于将transaction转为可用信号给DUT
• monitor收集DUT接口上的信号并转换成transaction
• 分析组件如覆盖率收集或者记分板用于对transaction进行分析

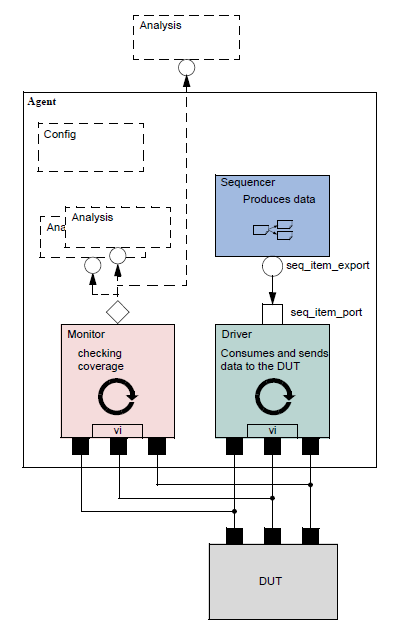

其实可以像下图这样使用agent在更高抽象级上对组件进行封装和配置，从而提高验证平台的可重用性。

开发driver

driver的作用是将数据元素根据接口协议驱动到总线，其数据是从driver处获得的。

开发一个driver即：

• 从uvm_driver中继承
• 如果需要的话，可以使用UVM宏来实现打印、复制、比较等操作
• 从sequencer中获取数据元素并转为符合接口协议的总线信号
• 声明一个虚拟接口连接到DUT

class simple_driver extends uvm_driver #(simple_item);
    simple_item s_item;
    virtual dut_if vif;
    // UVM
