本文详细介绍了DSP28335的时钟配置，包括外设时钟寄存器PCLKCR0、PCLKCR1、PCLKCR3的使用，以及如何正确使能ePWM模块。此外，还讲解了CPU时钟的来源选择，如内部或外部晶体振荡器，以及直接输入时钟信号的方法。CPU时钟无法启振的检测机制和PLL的配置要点也进行了阐述。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

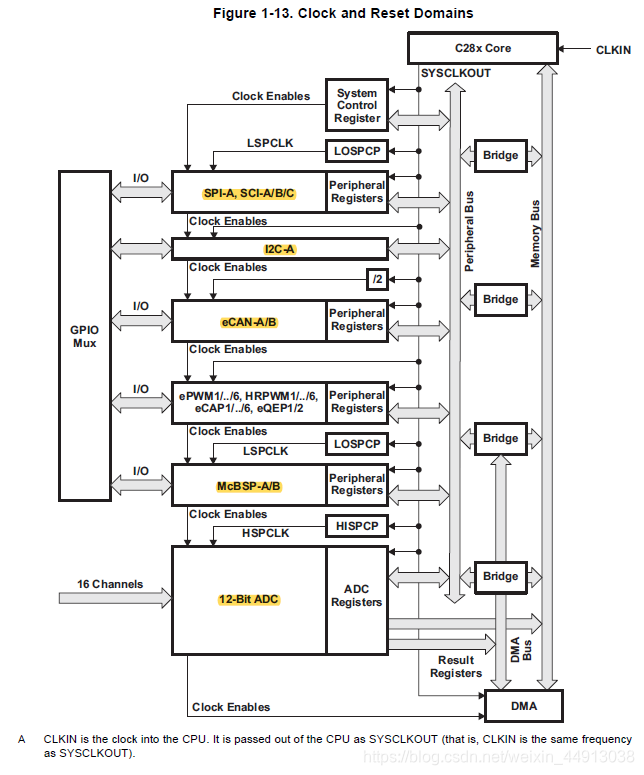

在这里插入图片描述
一、控制外设时钟的寄存器有以下几个：
PCLKCR0（外设时钟寄存器0）:作用于上图标黄外设，所有时钟默认不开启
注：这里需要注意TBCLKSYNC这个寄存器，他是让ePWM模块时钟同步，且当检测到TBCLK的上升沿时，同步开启。另一个需要注意的是，及时这个寄存器没有使能ePWM,如果PCLKCR1使能了一样有效。
对于使能ePWM推荐做法：
• Enable ePWM module clocks in the PCLKCR1 register.
• Set TBCLKSYNC to 0.
• Configure prescaler values and ePWM modes.
• Set TBCLKSYNC to 1.
PCLKCR1（外设时钟寄存器1）:作用于上图倒数第三个框的外设，所有时钟默认不开启
PCLKCR3（外设时钟寄存器1）:作用于GPIO，三个CPU定时器，DMA和XINTF。且三个CPU定时器和GPIO的时钟是默认使能的
HISPCP:对其作用的外设输入时钟进行分频
LOSPCP: 对其作用的外设输入时钟进行分频
