C++函数调用流程分析

---

栈空间

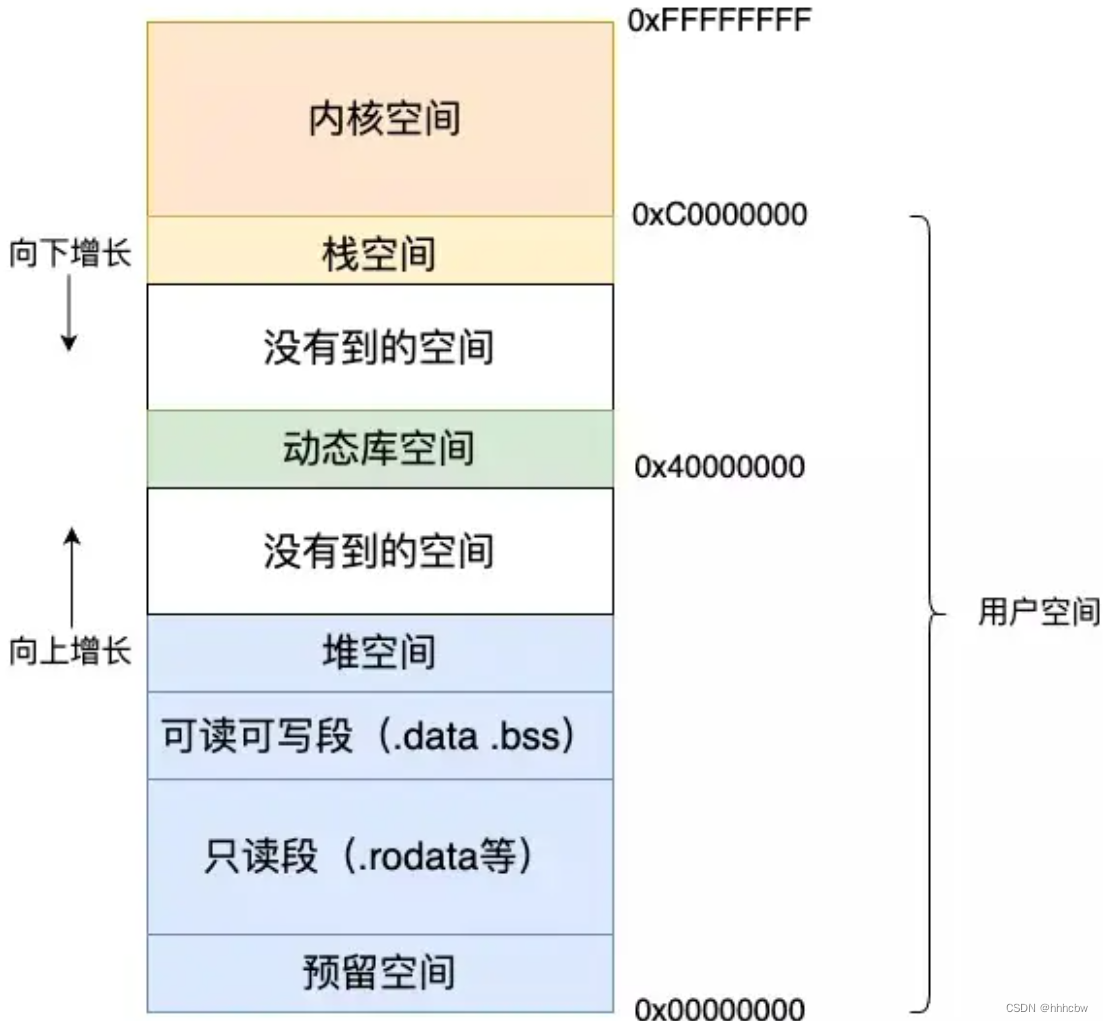

程序的虚拟内存空间可以分为内核空间和用户空间，栈空间就是从用户空间的最高内存地址开始向下增长的空间。栈空间在程序运行期间，主要作用就是维护函数调用的上下文，栈的数据结构(后进先出)也与函数调用流程相符。

---

函数调用栈

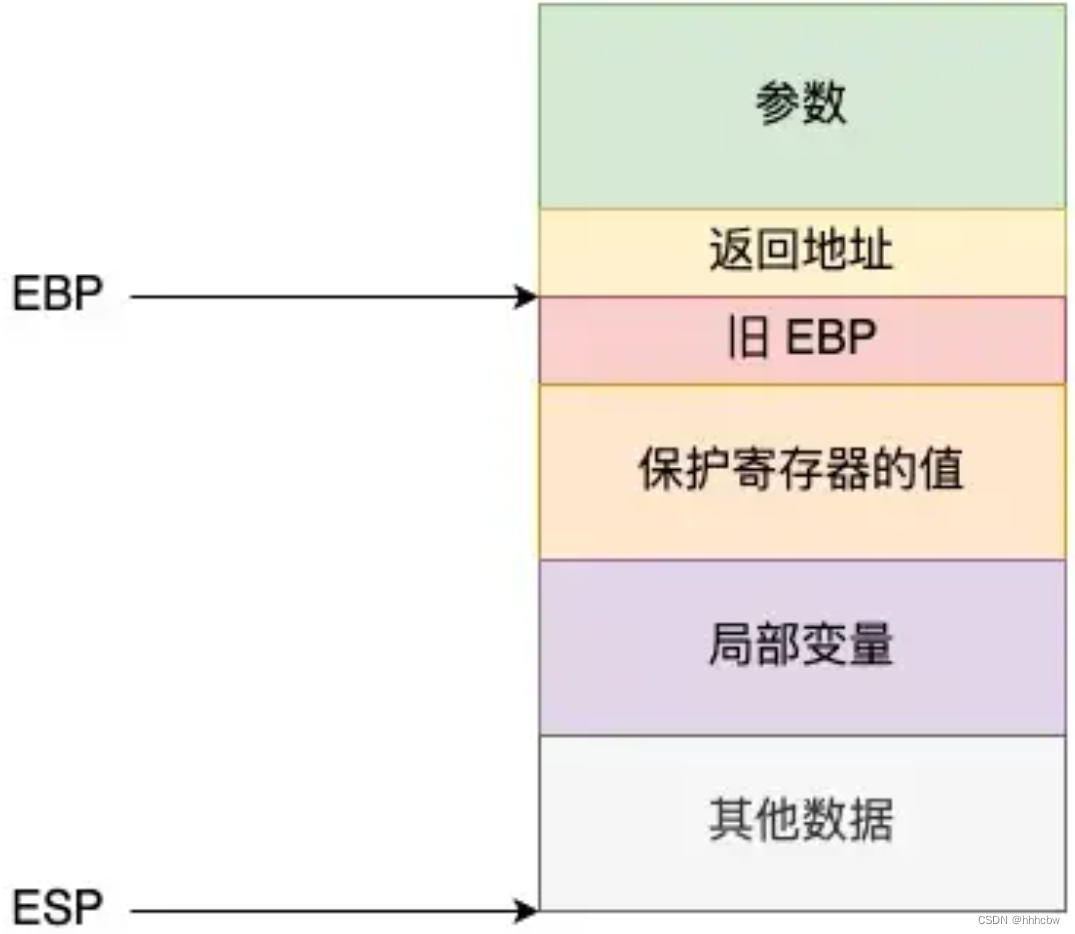

函数调用栈，是将每个函数所用的信息，称之为活动记录或者栈帧，按照调用的顺序依次压入栈中(保存在栈空间中)，等最上层的函数执行完了，就弹出相应的栈帧，栈帧主要包括以下几个内容：

• 函数的参数和返回地址
• 旧的EBP
• 保护寄存器的值
• 局部变量
• 其它数据

  下面详细地解释函数调用的整体流程，以及为什么要保存这些信息

---

函数调用流程

我们以一个简单的C++程序来实验下函数调用的整体流程

#include <iostream>
using namespace std;


int Add(int a, int b)
{
	int c = 0;
	c = a + b;
	return 0;
}


int main()
{
	int a = 10;
	int b = 20;
	int ret = 0;
	ret = Add(a, b);
	cout << ret << endl;
}

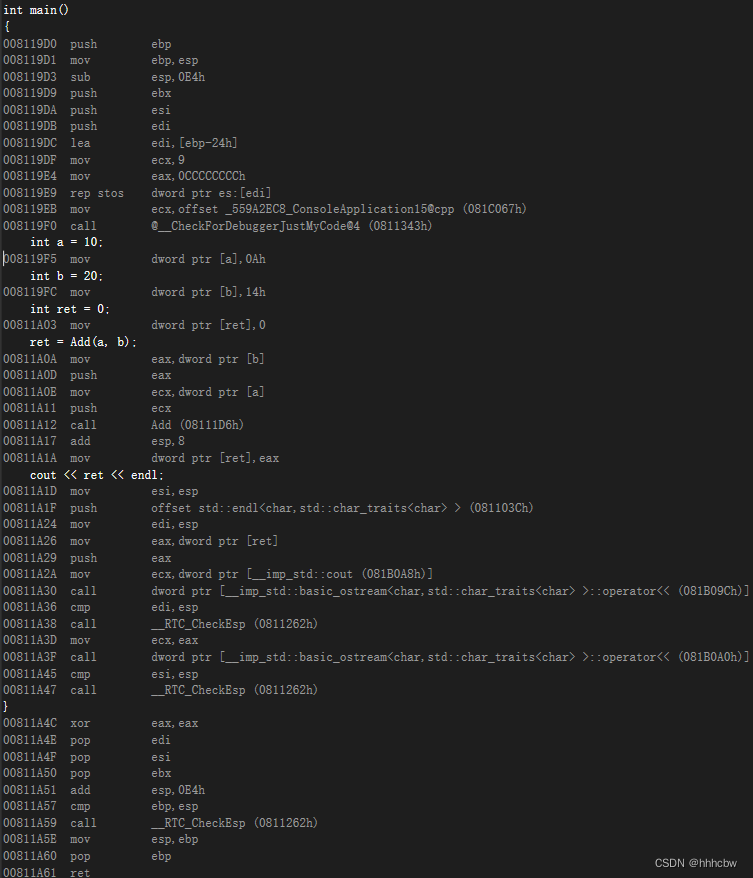

反汇编(visual studio2022 windows debug x-86)如下图所示

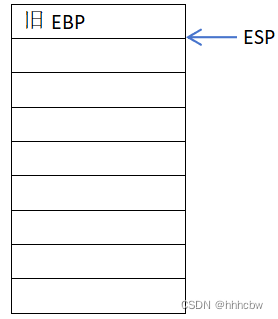

1. push ebp 将EBP里的值入栈

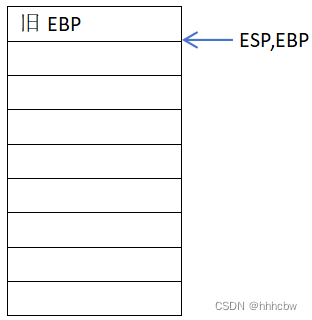

2. move ebp,esp 将栈顶指针的地址传给EBP

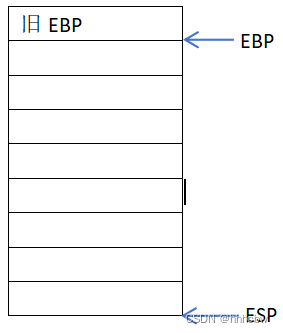

3. sub esp,0E4h ESP减去0E4h，相当于把栈顶指针向下移，预留栈空间


4. push ebx

5. push esi

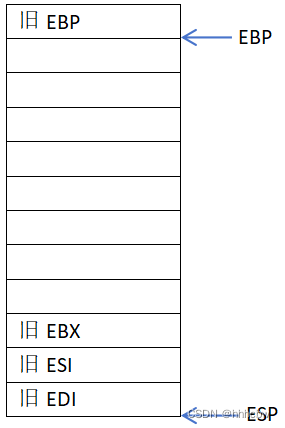

6. push edi 到这就做好了寄存器的保护

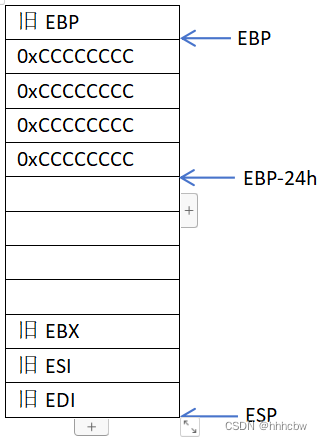

7. lea edi,[ebp-24h] mov ecx,9 mov eax,0CCCCCCCCh rep stos dword ptr es:[edi]，这几个指令表示从 EBP-24h 到 EBP 的栈空间的值设置为 0xCCCCCCCCh

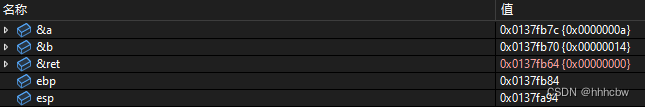

8. mov dword ptr [a],0Ah mov dword ptr [b],14h mov dword ptr [ret],0 将局部变量赋值，可以查看到局部变量所在的地址

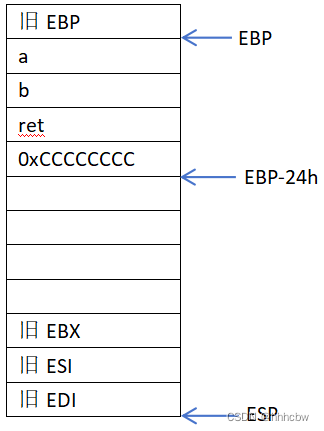

   EBP 的值为 0x0137fb84，之前将 0x0137fb84 ~ 0x0137fb60 之间的值设为 0xCCCCCCCCh，现在将中间的 a,b,ret 局部变量设为对应值，图示为连续的地址，其实不是连续的，从上面的地址能看出来

   下面就要在main函数中调用一个函数 Add

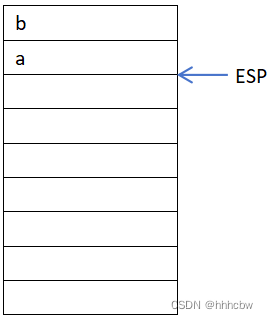

9. mov eax,dword ptr [b] push eax mov ecx,dword ptr [a] push ecx 将参数压栈(这里是从右向左压栈)

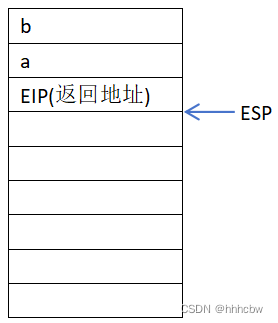

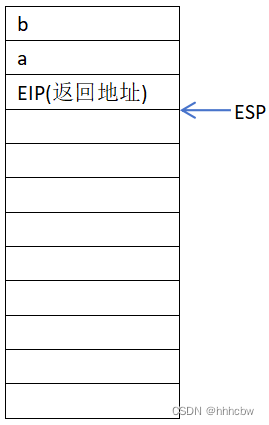

10. call Add 调用Add函数，分为两步，一个是将EIP压栈，一个是跳转到对应函数地址开始执行(将EIP的值改为跳转命令的地址，然后执行跳转命令，EIP的值就改为了Add函数的开始地址)，Add函数反汇编如下图所示

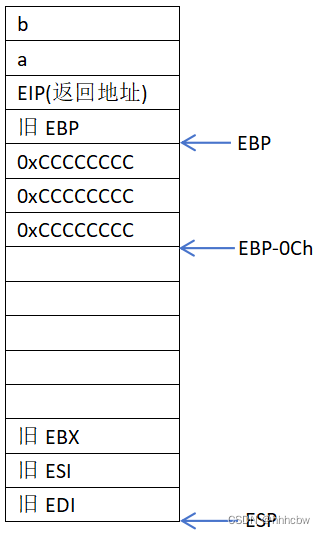

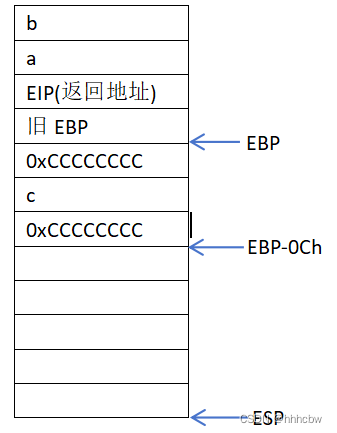

11. 下面这部分和之前main函数入栈一样，将保护寄存的值入栈，并将栈区部分初始化为 0CCCCCCCCh，这里只有局部变量 c

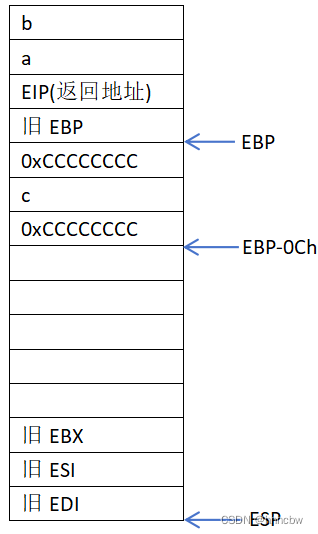

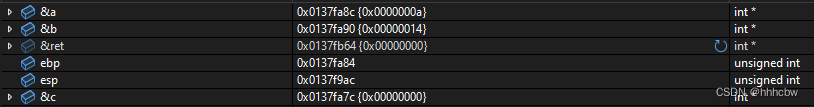

12. mov dword ptr [c],0 mov eax,dword ptr [a] add eax,dword ptr [b] mov dword ptr [c],eax 将 c 赋值为0，再赋值为 a+b，可以看下a,b,c的地址，可以看到这里的a,b就是我们在main中压栈的a,b，当时esp为0x0137fa94，压栈b->0x0137fa90，压栈a->0x0137fa8c

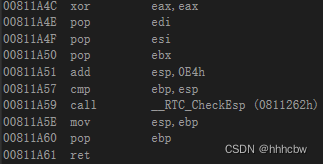

13. 后面就是把eax清零(因为这里是返回0，如果返回的是c，会把eax的值改为c的值，这个在main函数的反汇编中可以看到 将eax的值赋给ret)，在把保护寄存器的值出栈

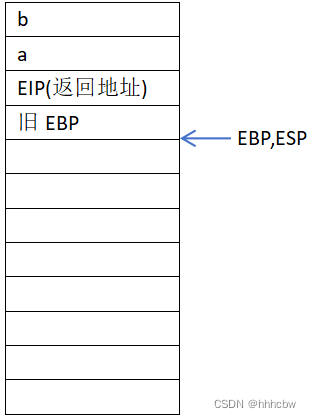

14. add esp,0CCh mov esp,ebp 将ESP改为EBP的值，相当于将中间的局部变量等出栈


15. pop ebp 把旧的EBP的值弹出给EBP寄存器，而旧的EBP的值就是在main函数中EBP寄存器的值，此时EBP也回到main函数的状态


16. ret 就是将返回地址弹出到EIP中，这样下面会继续执行main函数的后续指令，接续到main


17. 回到main函数继续执行，add esp 8 就是把之前压栈的参数 a 和 b 出栈了，此时栈区回到调用 Add 函数前的状态，然后 mov dword ptr [ret],eax 如上面所说，将返回的值保存在eax，然后赋给ret

18. 可以看到 main 函数返回的时候也执行了类似的操作，这样也就回到了main函数调用前栈区的状态
