angular启动项目内存溢出：JavaScript heap out of memory

最新推荐文章于 2025-04-22 11:53:02 发布
最新推荐文章于 2025-04-22 11:53:02 发布
阅读量1.6k 收藏 1
点赞数 1
分类专栏： ng-zorro 文章标签： angular.js javascript 前端
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_44227791/article/details/121222449
版权

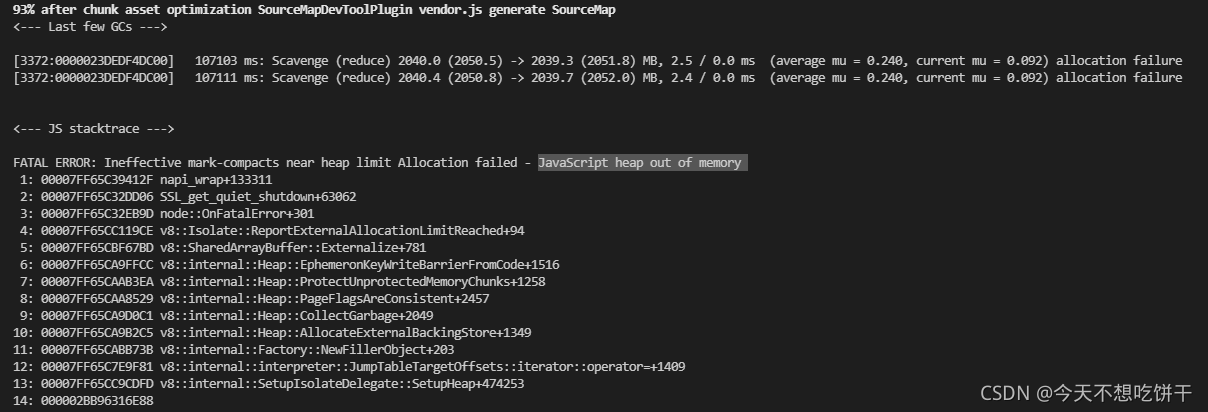

执行错误控制台输出如下所示：
在这里插入图片描述
试了网上很多方法都没有用，打包时没有报错，ng server 一直跑不起来，按照里面的方法成功执行，原文地址如下：
Fix of Angular-cli ‘JavaScript heap out of memory’ error while running ‘ng serve’

使用了以下方法：

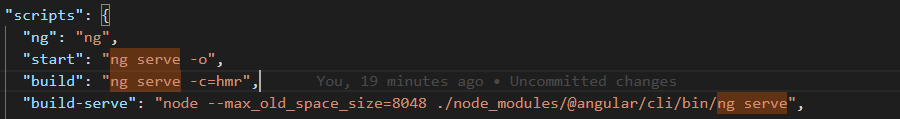

在 package.json 加上这一段代码

"build-serve": "node --max_old_space_size=8048 ./node_modules/@angular/cli/bin/ng serve"

在这里插入图片描述

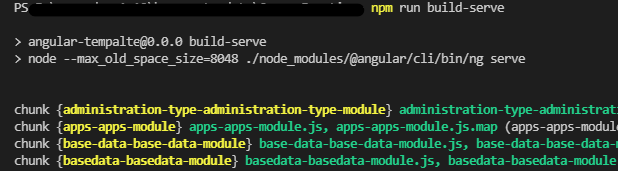

执行： npm run build-serve
在这里插入图片描述
