06Cadengce Allegro向导制作BGA封装

序言

当制作BGA封装时,通用的方法在放置焊盘、修改焊盘序号产生了很大
工作量,使用向导制作BGA封装是一种更快速、更便利的方式。
本文以ON Semiconductor(安森美)AR0230CS CMOS图像传感器封装
为例,阐述具体步骤:

在这里插入图片描述

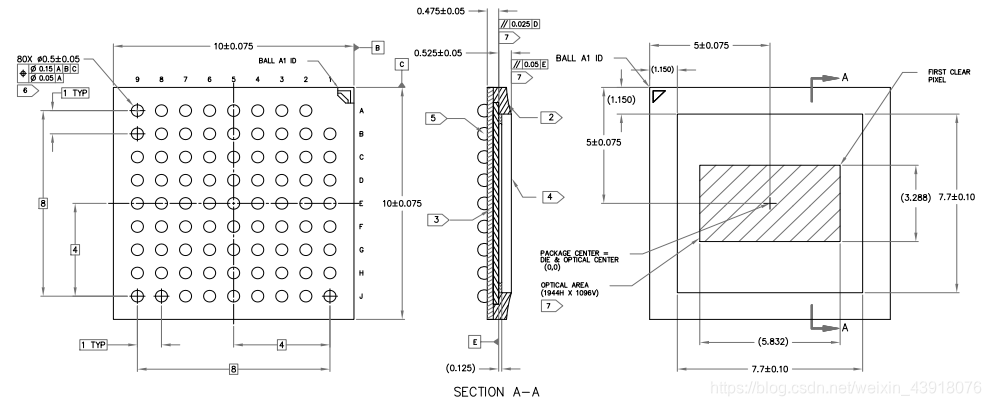

AR0230CS的焊盘为圆形,直径为0.5mm,共80个,呈9x9排布方式,无A1焊盘,焊盘中心距为1mm;封装尺寸为10mmx10mm

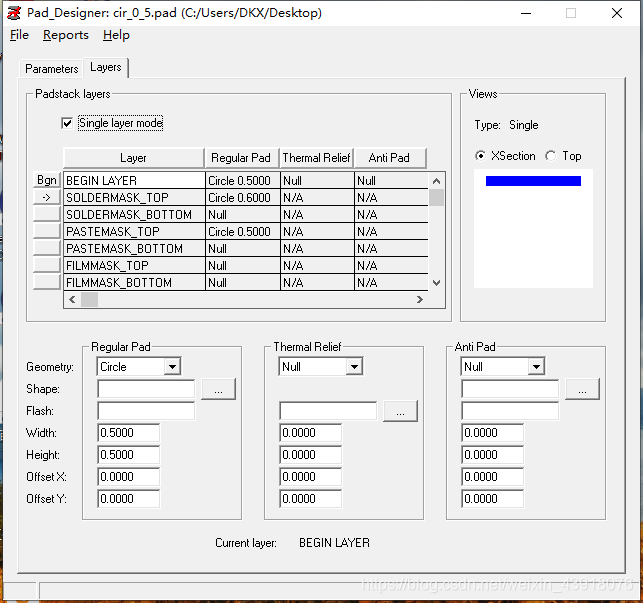

利用Pad_Designer制作表贴焊盘如下图,命名为【cir_0_5.pad】
在这里插入图片描述

正文

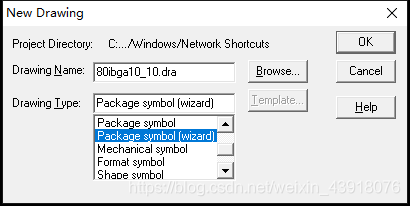

  1. 新建向导封装,打开PCB Editor,选择菜单【File-New】,选择“Package symbol(wizard)”,命名为“80ibga10_10”,并设置好保存路径,单击“OK”;
    在这里插入图片描述
  2. 选中“PGA/BGA”选项,单击“Next”;
### Cadence BGA封装绘制教程 在Cadence Allegro PCB Designer中进行BGA封装的设计是一项复杂但重要的任务。以下是关于如何使用Cadence工具完成这一目标的相关说明。 #### 1. 创建新的封装库 在启动Allegro之前,需创建一个新的封装库文件用于存储新设计的BGA封装。这一步骤可以通过Library Manager来实现[^3]。 ```bash File -> New Library... ``` #### 2. 定义封装外形 进入Package Editor后,定义BGA的整体尺寸以及球阵列布局。通过设置X/Y方向上的间距(Pitch),可以精确控制焊盘之间的间隔。为了满足实际应用需求,建议参考具体芯片的数据手册中的推荐值[^1]。 #### 3. 添加过孔并优化布线策略 针对高密度BGA器件,在扇出过程中合理安排内部层间的走线至关重要。一种常见做法是将外围两排过孔适当移位以便释放更多空间给其他信号路径,同时维持与其他部分的一致性以简化后续处理流程。 #### 4. 插入标记辅助装配校准 当制作测试板或者特殊用途电路卡时,在Pin1位置增加明显的几何图形(如十字形)有助于提高生产阶段定位精度,减少错误发生概率[^2]。此操作可在Symbol Placement视图下执行: ```python Place Markers -> Crosshair at Pin1 Location ``` #### 5. 考虑热管理与电性能因素 选择合适的封装形式还需综合评估产品的最终应用场景。例如,对于追求极致紧凑性的手持装置来说,表面贴装技术(SMT),尤其是像BGA这样的先进方案显得尤为合适;而对于那些强调稳定性和易于维护的产品,则可能倾向于采用双列直插式(DIP)。 --- ### 示例代码:自动生成功能脚本 (Python) 如果希望利用外部程序批量生成多个相似结构的BGA模型参数表单,下面提供了一个简单的例子供参考: ```python def generate_bga_params(rows, cols, pitch): params = [] for r in range(1, rows + 1): for c in range(1, cols + 1): name = f"B{r}{c}" x_pos = round((c - ((cols + 1)/2)) * pitch, 2) y_pos = round(((rows + 1)/2 - r) * pitch, 2) params.append({"Name": name, "X_Pos": x_pos, "Y_Pos": y_pos}) return params bga_data = generate_bga_params(8, 8, 0.8) for item in bga_data[:5]: print(item) ``` 上述函数可以根据指定行数、列数及节距自动生成对应数量级下的所有球坐标列表。 ---
